STC32G144K246 高电平点灯-无PCB飞线版

es15071***

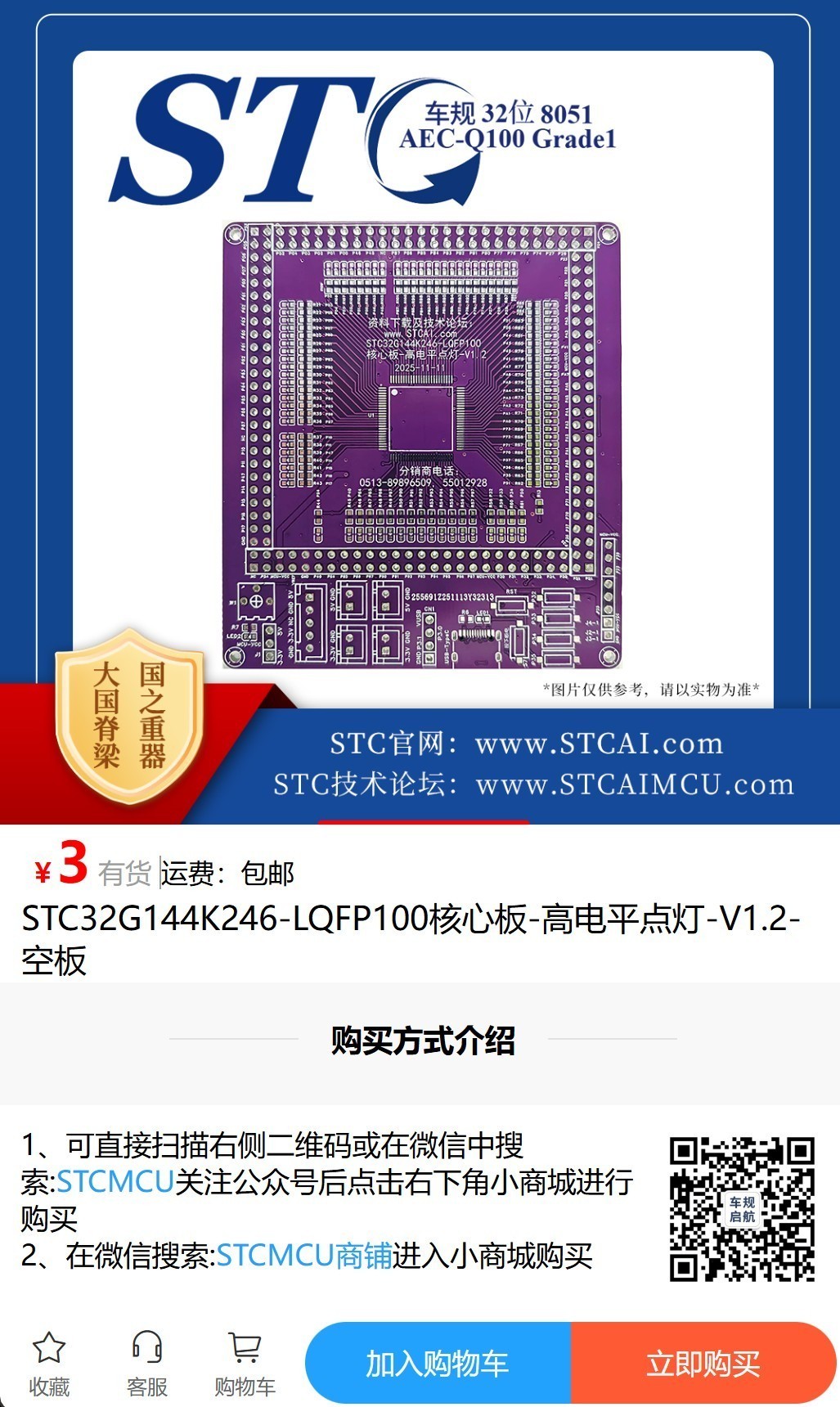

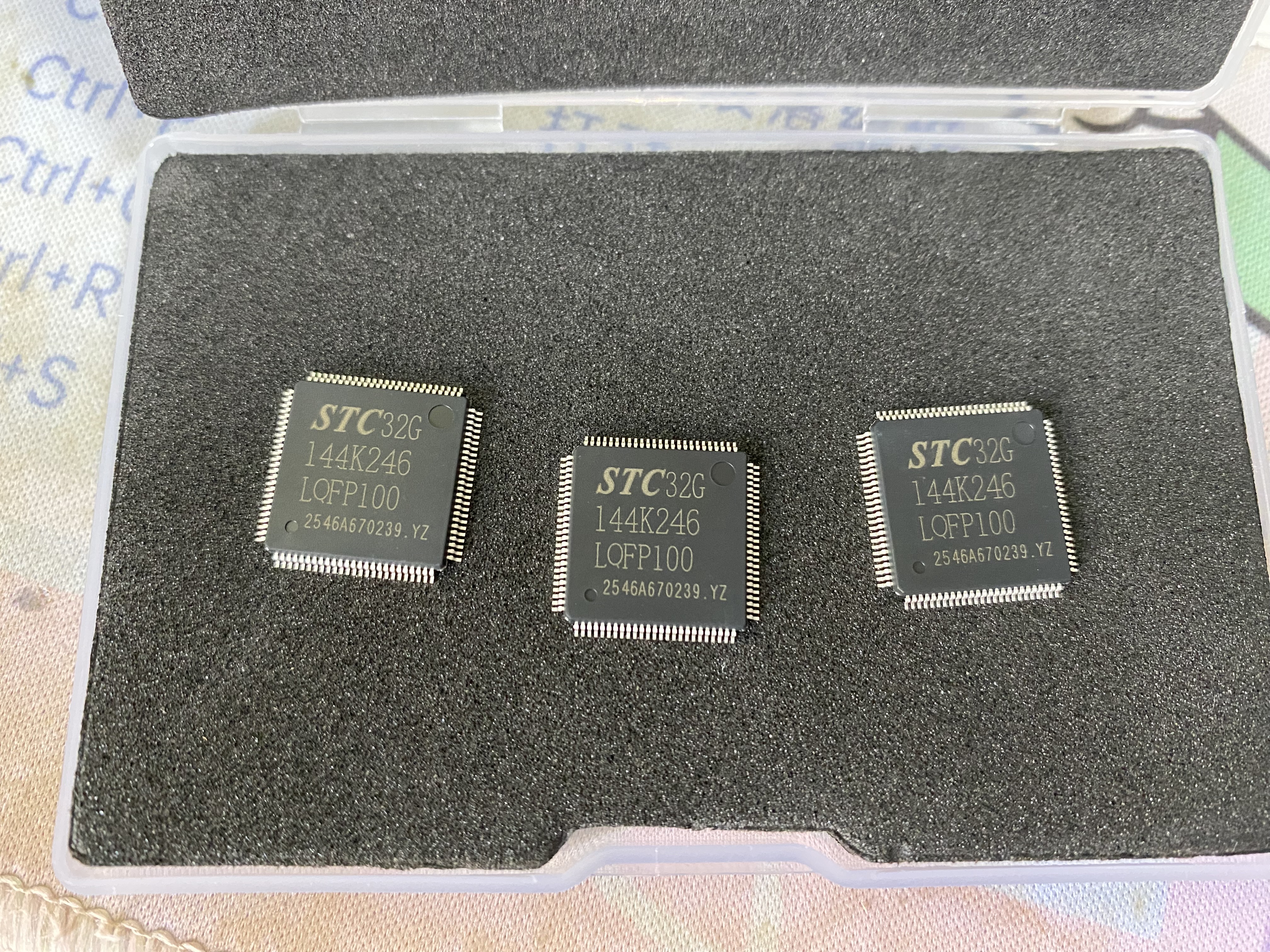

STC小程序商城下单，￥5.9/pcs,第二天到货，（比较好奇lqfp类的封装和SOP、TSSOP类的是分开发货的）:

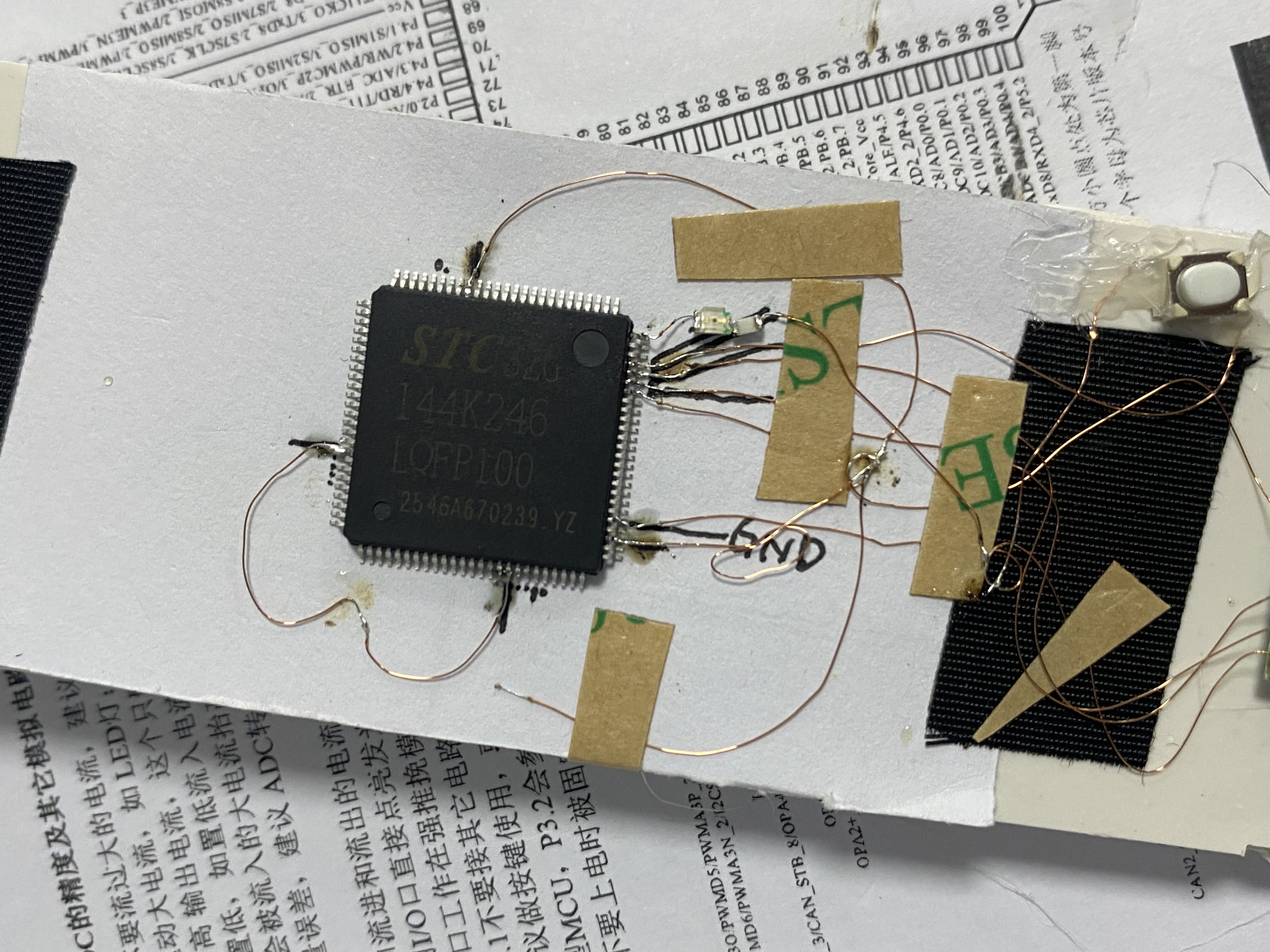

焊接完成图：

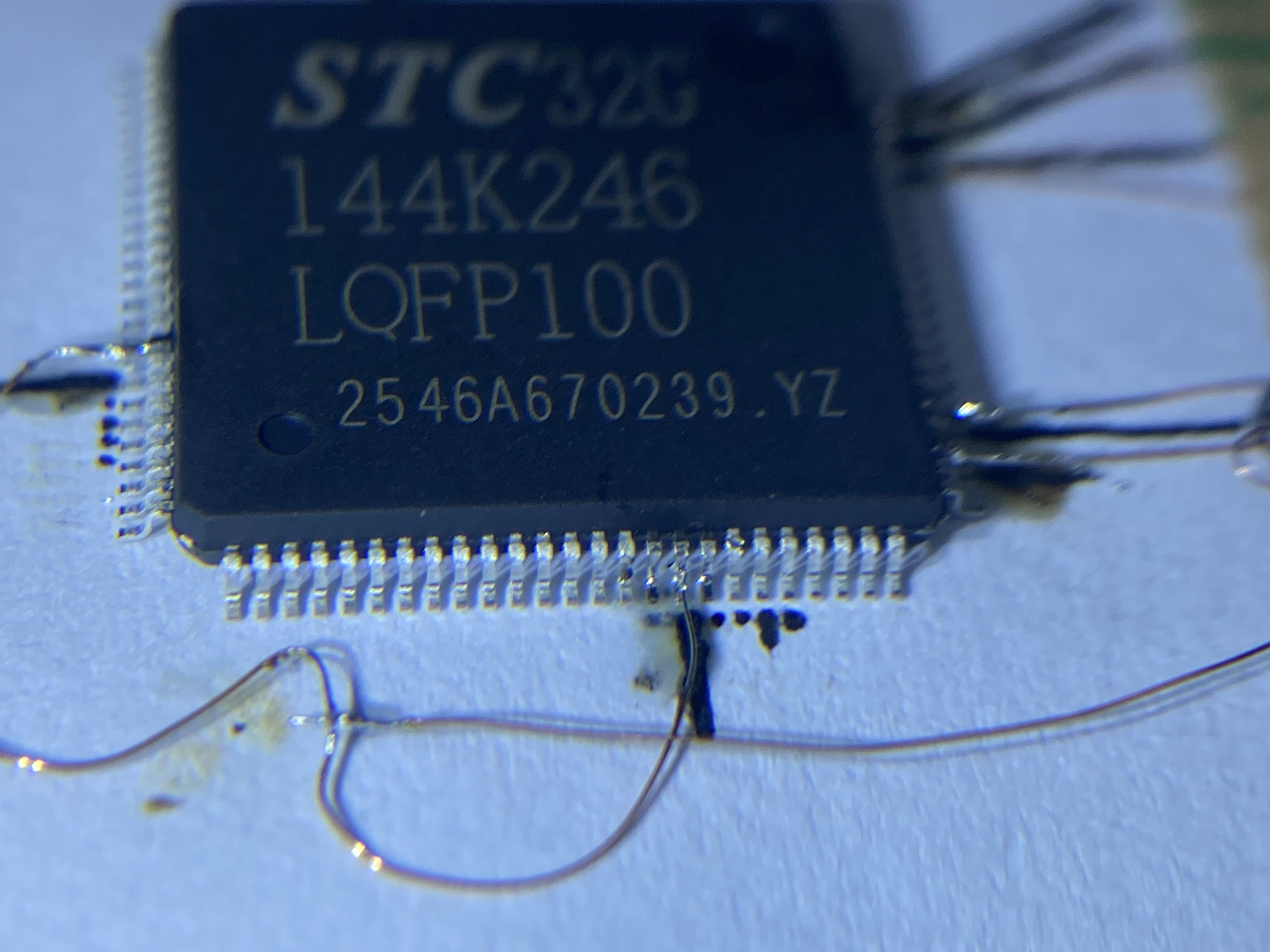

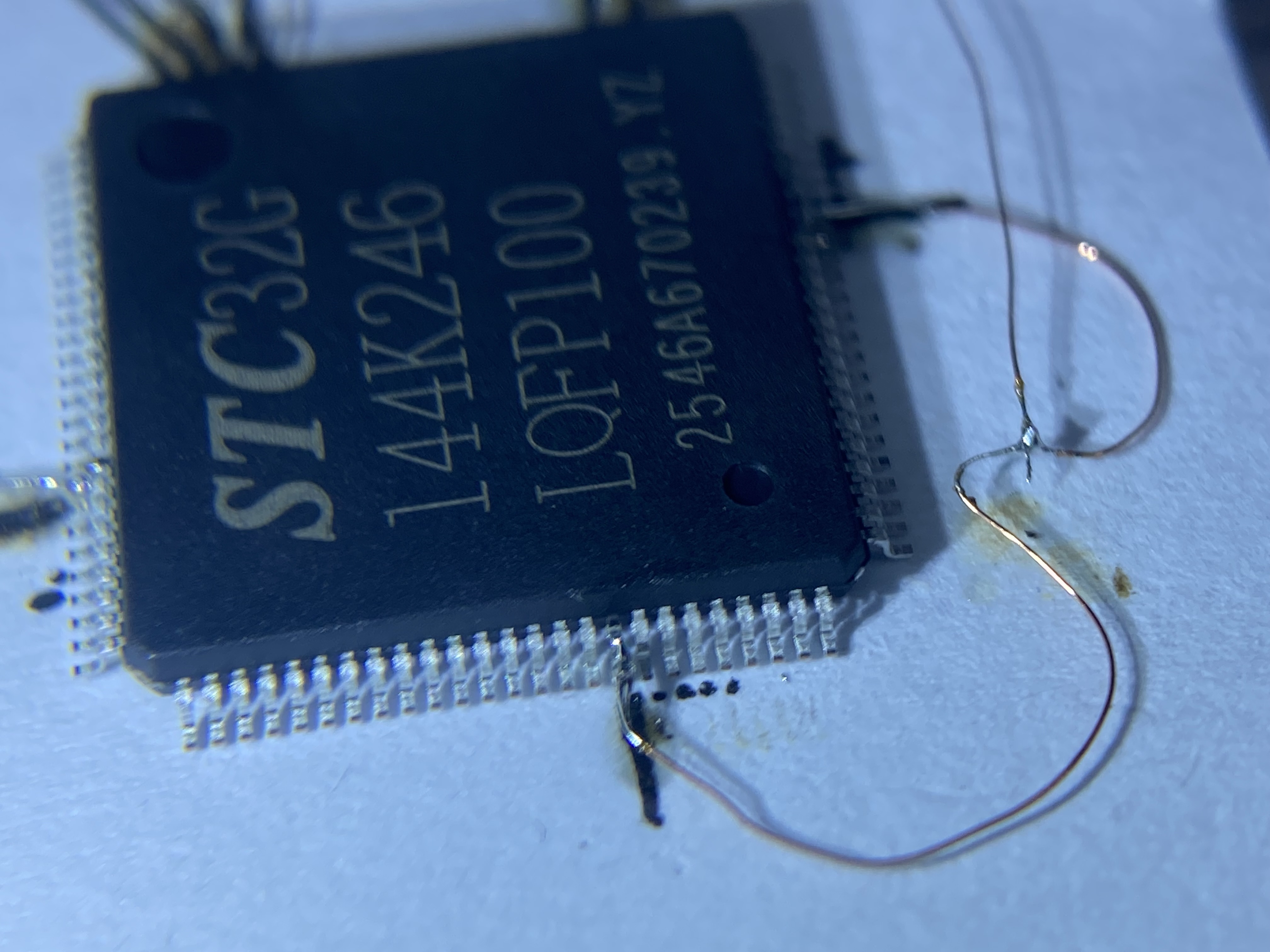

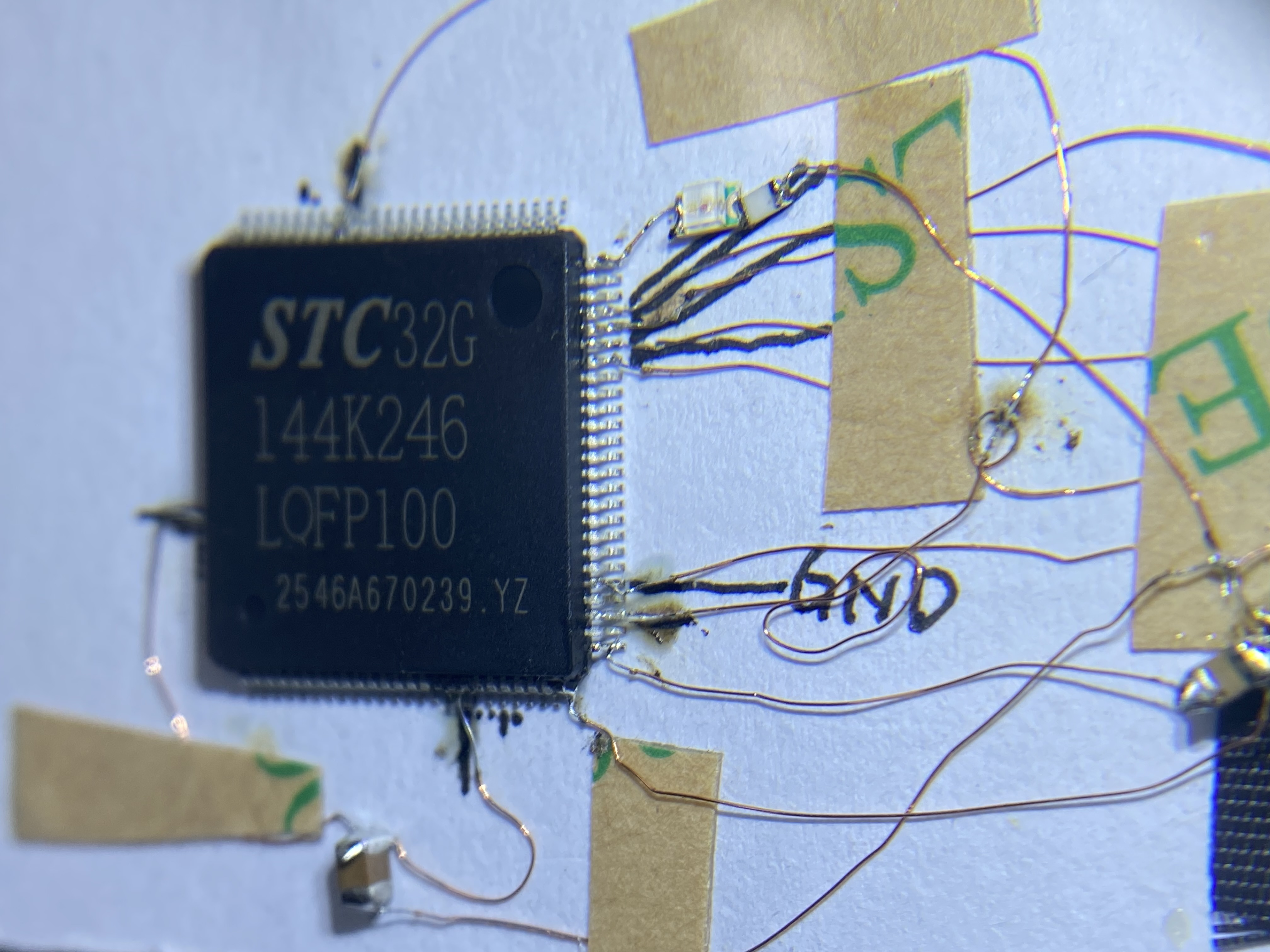

LED高电平接法焊接细节：


调试：

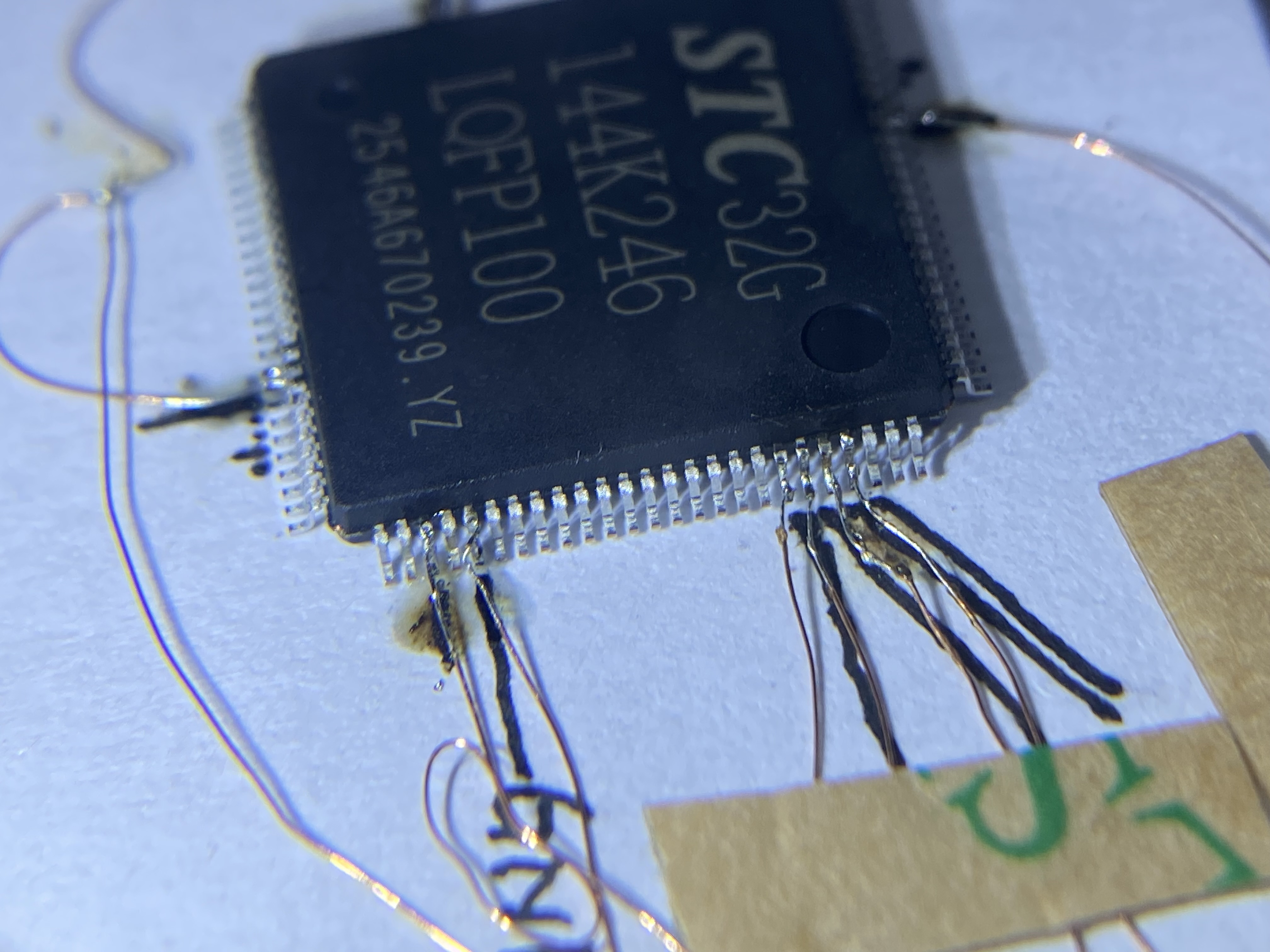

P3.0-P3.2接线：


core_VCC:不接应该也可以



MCU_VCC: Pin67


core_VCC:Pin92

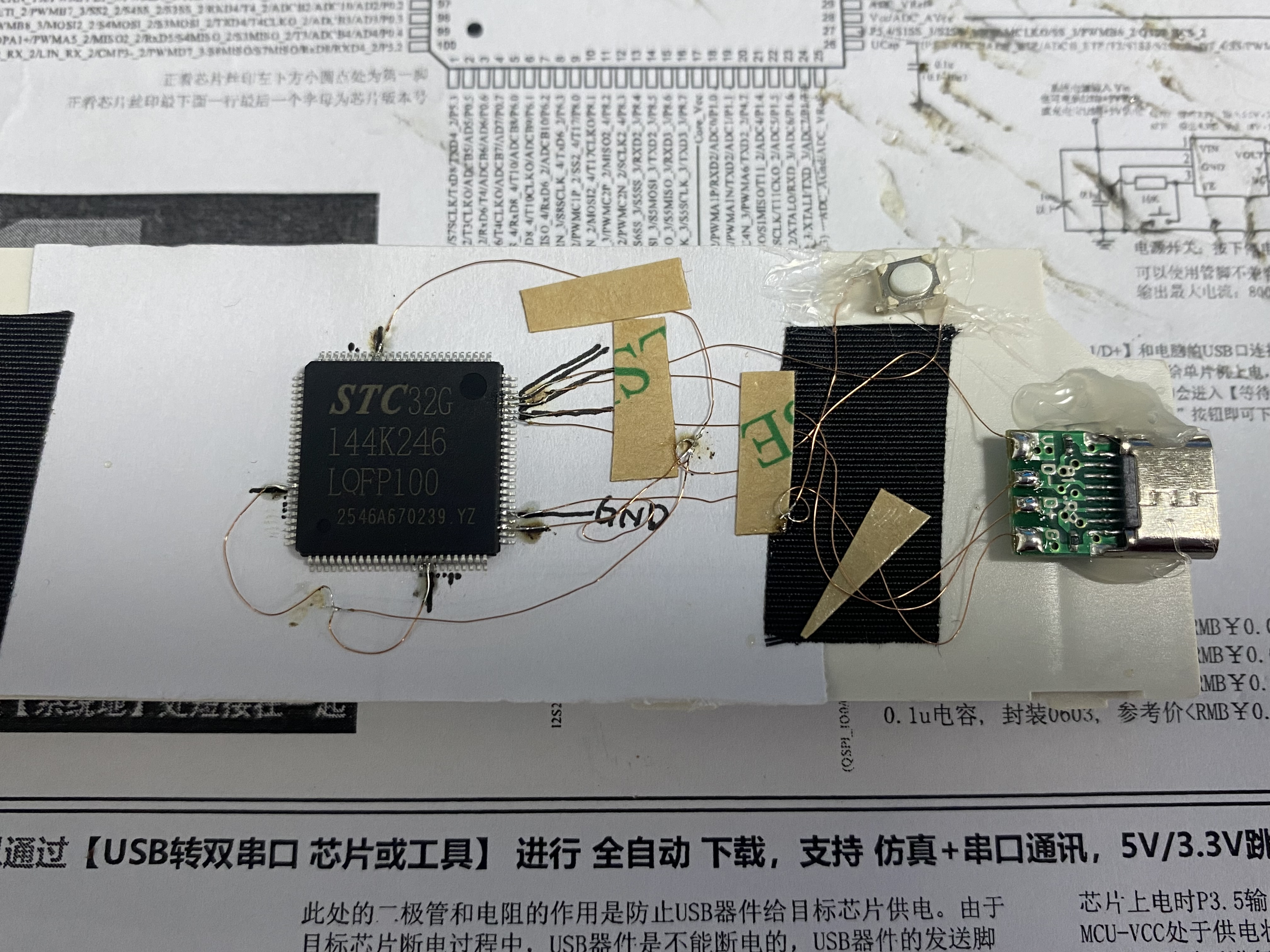

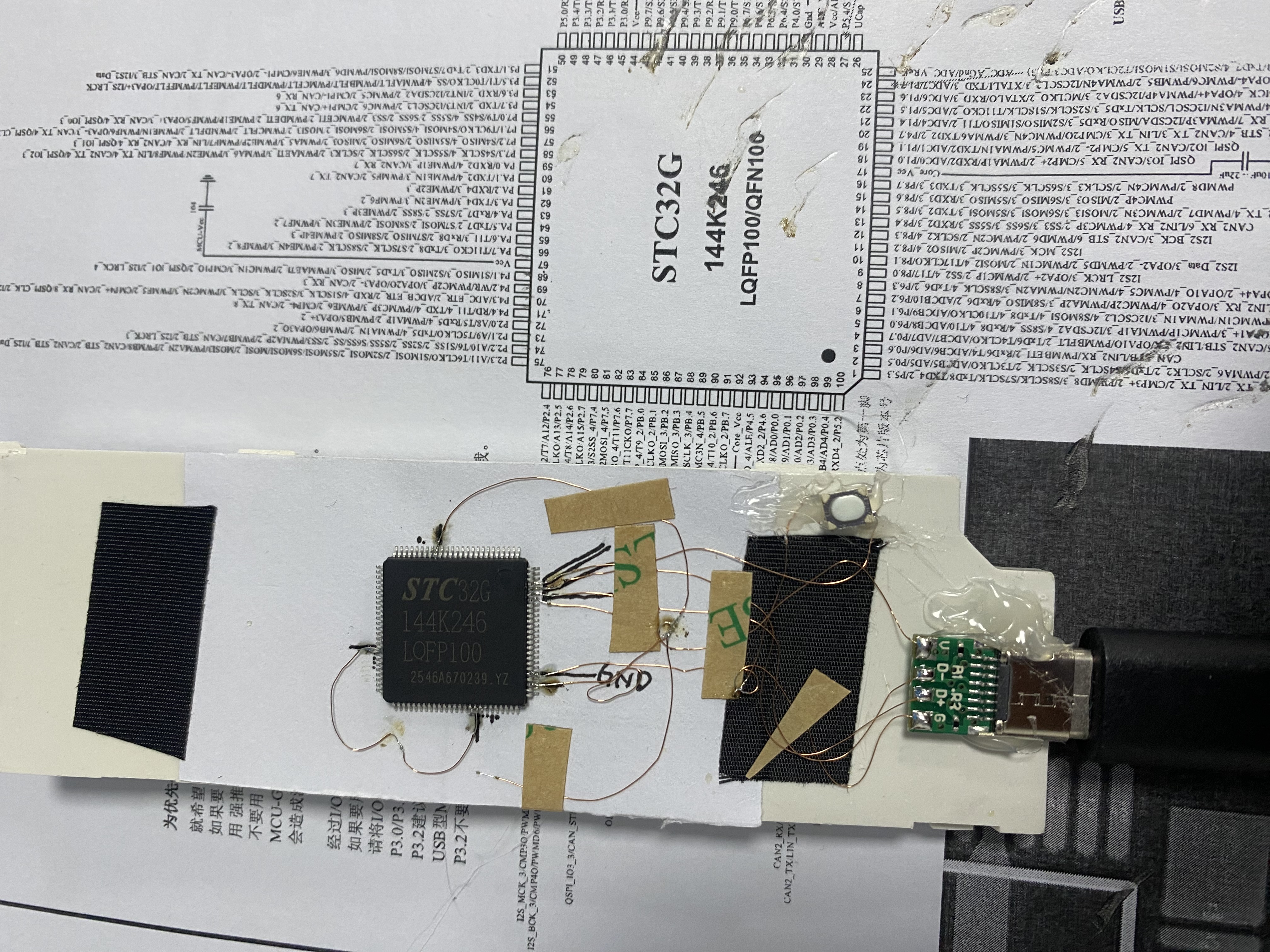

接线OK整体图：


最开始core_VCC接到5V，接上直接发烫，差点以为芯片噶了：


最开始以为core_VCC 是需要直接连VCC，连上芯片马上发烫，后面才知道这个core_VCC
只是用来连接CAP滤波的，其实不接应该问题不大，还好core_VCC接到5V后没有烧毁，立马断开，不然就亏大了：

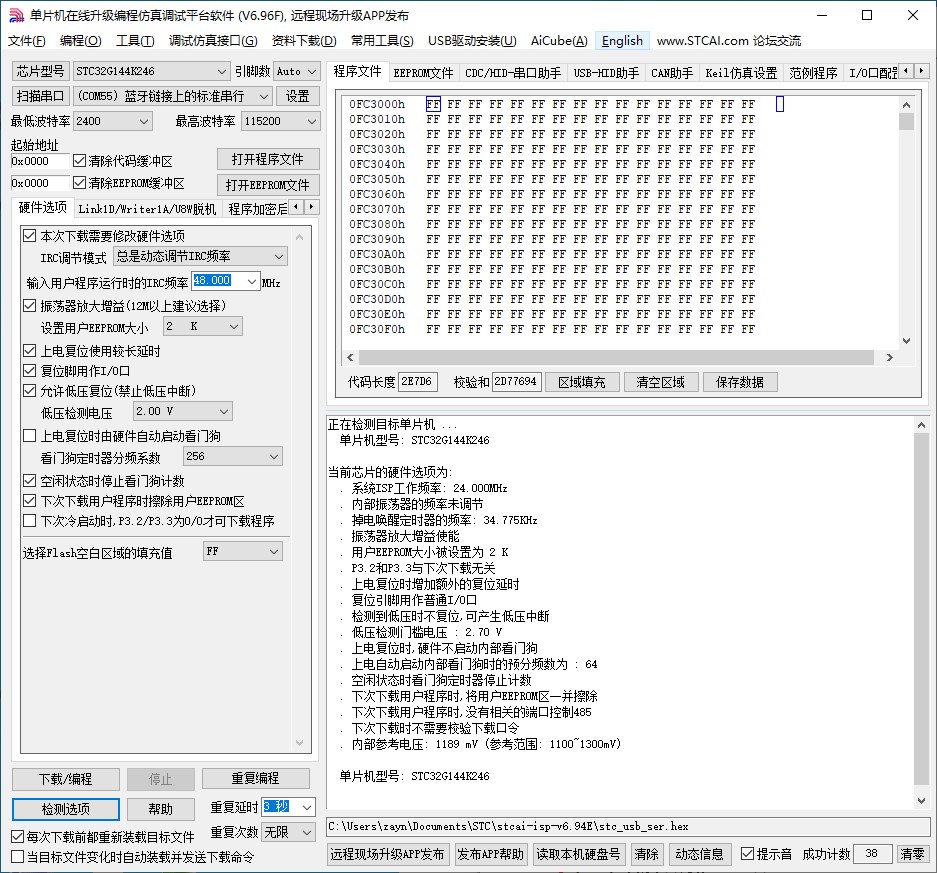

检测识别成功，刚开始没焊接UCAP，可以识别USB-ISP，但是检测会卡住：

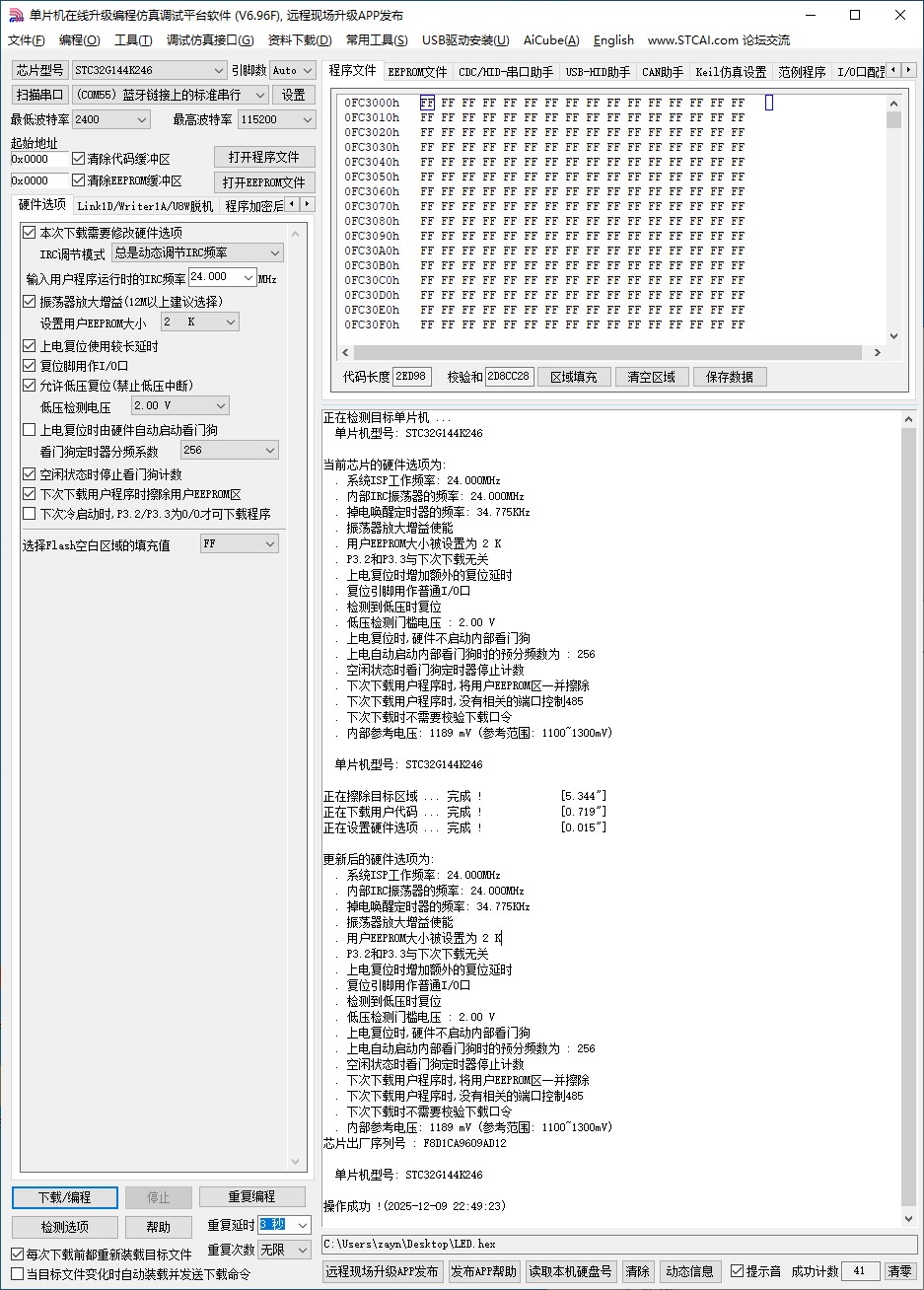

下载点灯程序成功：

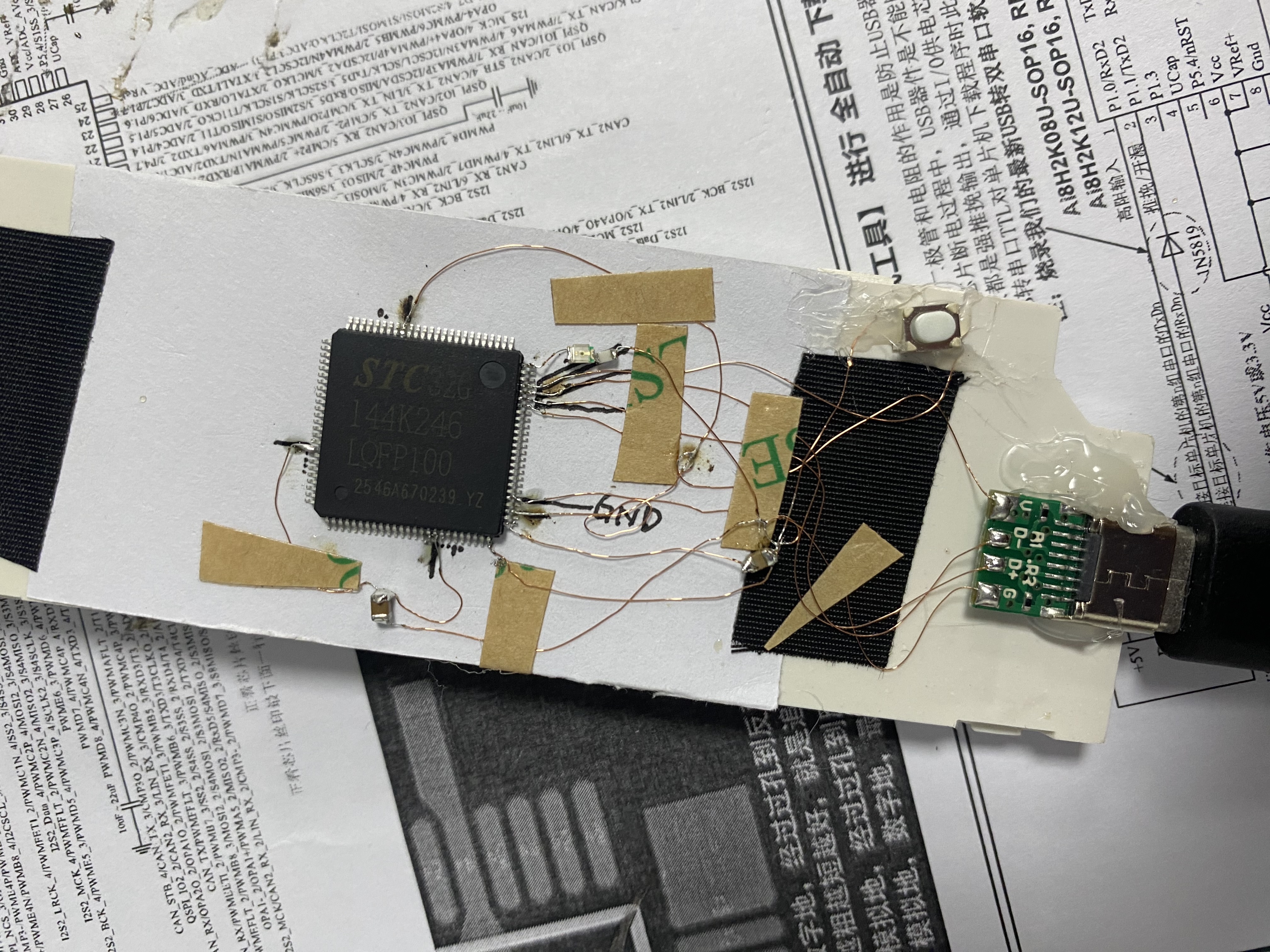

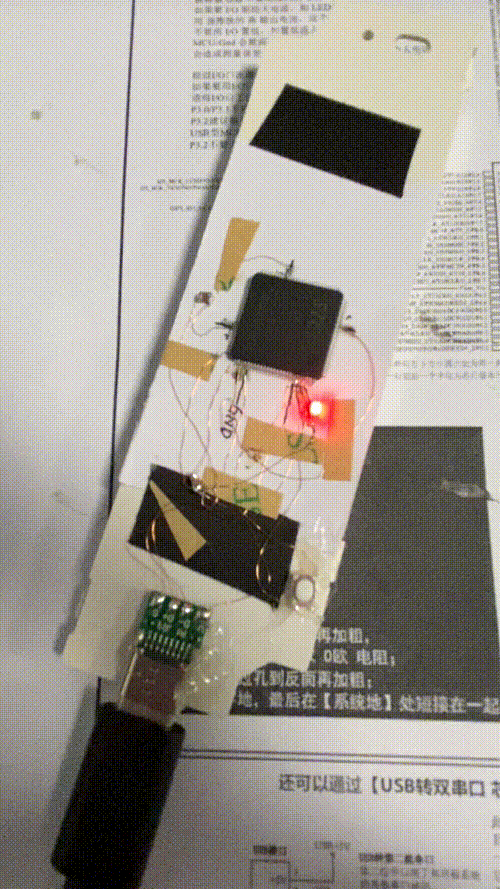

高电平点灯成功：




神***

es15071***

STC超强抗干扰，你值得拥有！！！

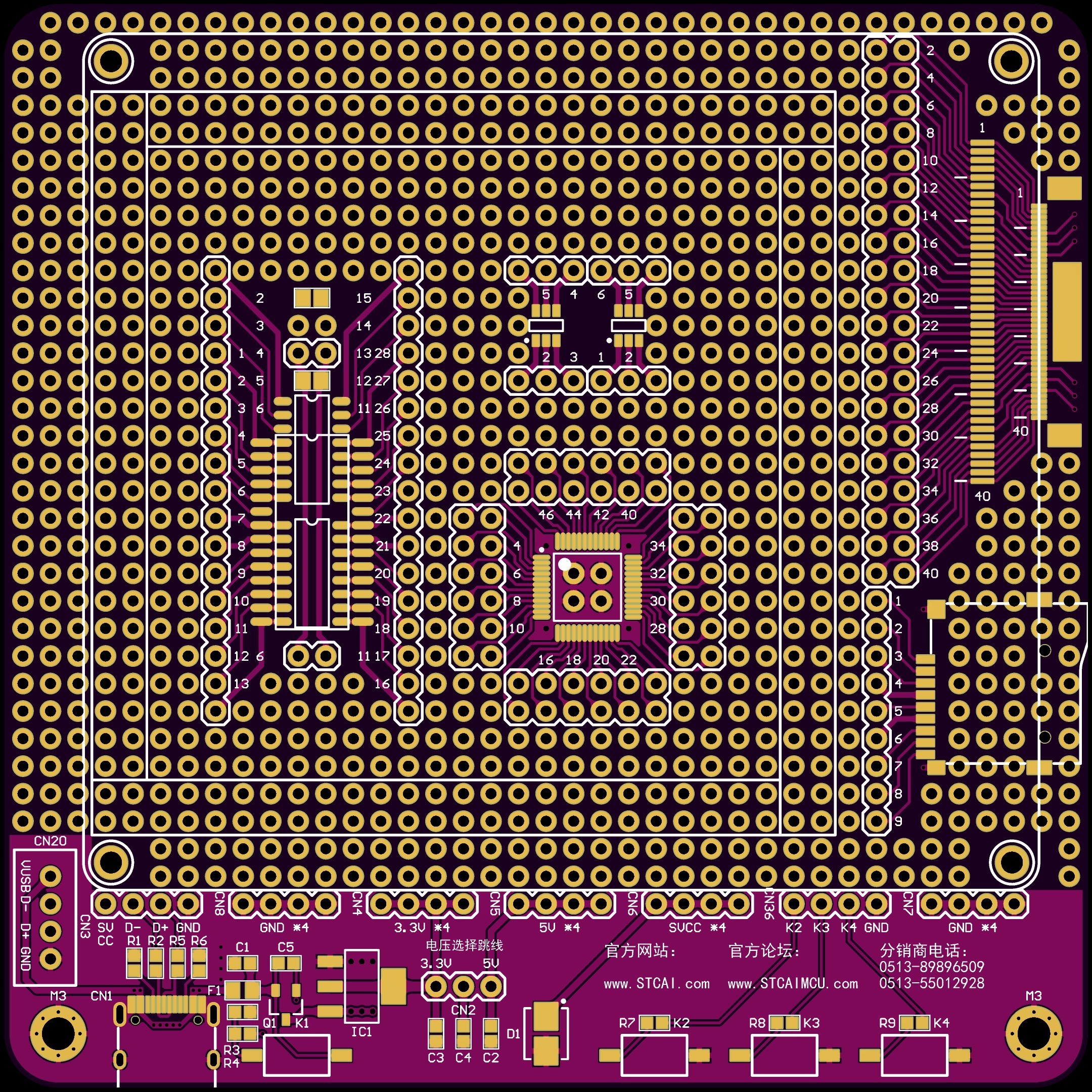

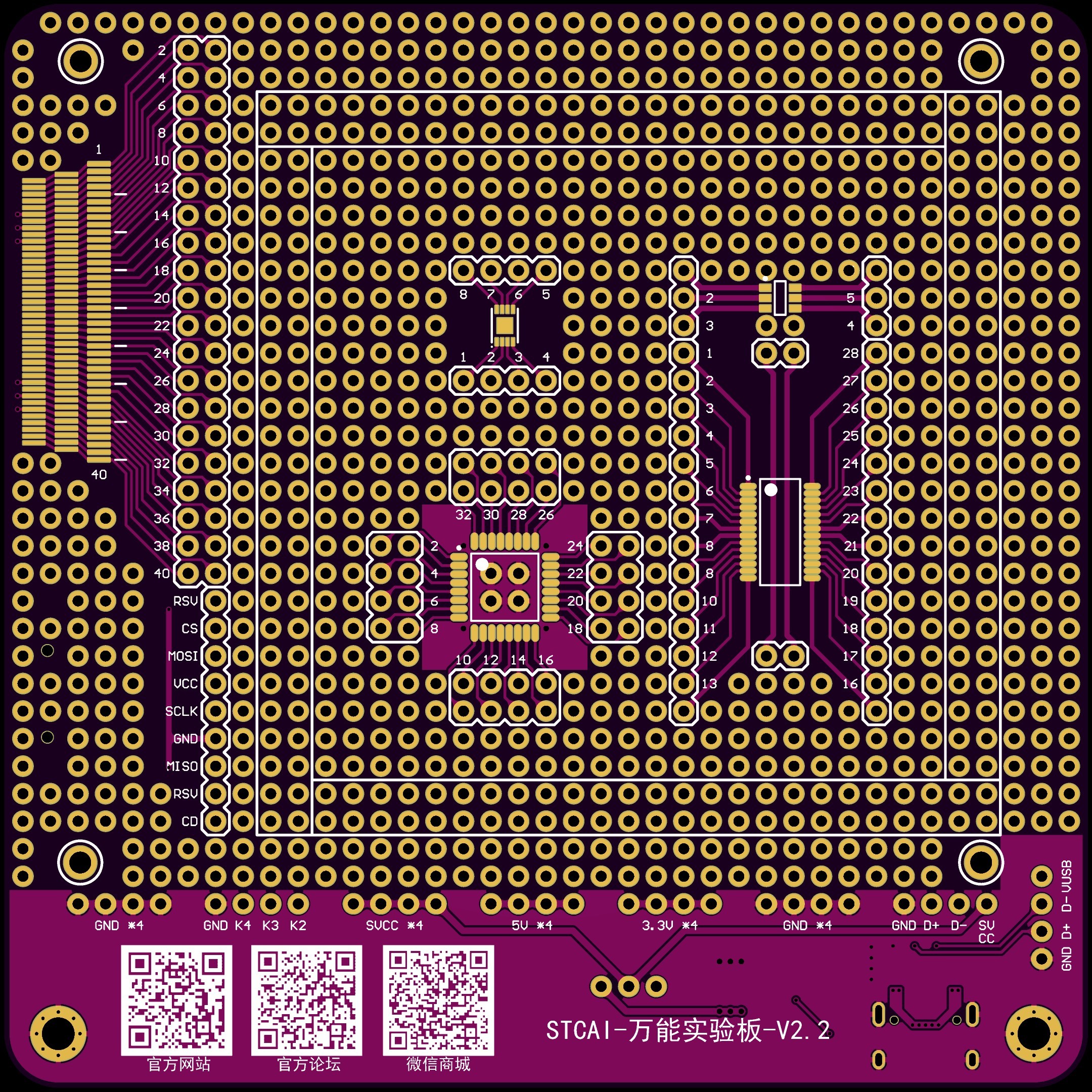

接下来做一下其他的测试，慢慢发上来，后面有空再打板了。

angm***

飞线仙人. 焊...焊武帝啊

神***

焊武帝啊

es15071***

神*** 发表于 2025-12-10 17:27
焊武帝啊

下次焊一下qfn封装的

我心***

飞线厉害！
请问用的直径多粗的漆包线？
什么电烙铁？什么样的烙铁头？

es15071***

我心*** 发表于 2025-12-11 22:30
飞线厉害！
请问用的直径多粗的漆包线？
什么电烙铁？什么样的烙铁头？

T12的马蹄头，0.1mm维修用漆包线

我心***

es15071*** 发表于 2025-12-12 09:26
T12的马蹄头，0.1mm维修用漆包线

谢谢回复。
马蹄头能焊这么密的芯片引脚也给了我信心。

es15071***

白水大*** 发表于 2025-12-15 10:26
我这么焊眼睛就下了！

还好还好，可以放大镜辅助
