1000元辛苦费，普中STC89开发板大改造！AI8051U等你来挑战

芯***

1000元辛苦费 ！
普中STC89系列开发板 升级到 【USB/32位51/最快1T 51】 新时代！
STC推荐的 最新 AI8051U 取代 STC89系列，千元奖金等您拿！
参考普中原理图，按以下方向自由发挥：
第1名完成者‌，1000元现金奖励 ！
第2名完成者‌：500元现金奖励！
第3名完成者‌：300元现金奖励！

‌必做改造方向：
‌USB直连下载‌：省去CH340，用单片机自带的USB烧录/仿真，速度飞起来！
12位ADC, 省掉扩展的外部8位ADC, ‌PWM做DAC，电路更简洁！
‌TFT彩屏升级‌：改用i8080-LCM接口，DMA视频级刷彩屏！
LCD12864/LCD1602 可以直接接到i8080-LCM接口上，也可以改用硬件SPI !
硬件 I2C/SPI 接外部  EEPROM !
硬件 SPI 直接接幻彩灯 WS2812 !
‌16×16点阵→SPI OLED‌：清晰度爆表，视觉效果炸裂！
‌上拉电阻？AI8051U自带！‌ 电路板更干净，布线更轻松！

创意改造不设限：
步进电机→无刷电机‌：PWM控制，动力更强！
也可自由发挥，为开发板添砖加瓦！

‌你的任务：‌
完成必做改造方向 + 一个创意改造！
提交‌完整原理图‌ + PCB工程文件‌，逻辑清晰、设计合理！
发挥创造力，让开发板更智能、更高效！
‌奖励规则：‌
第一个完成者‌，1000元现金奖励 ！
后续第2名：依旧有500元现金奖励！
后续第3名：依旧有300元现金奖励！

‌为什么选AI8051U？‌
管脚兼容STC89C52RC/STC89C516RD+，升级零压力！
USB 型 32位 8051，1T 8051，支持32位8051指令集和8位8051指令集
比普通32位机强太多的地方：
1，  Ai8051U有TFPU@120MHz, 算力强, uS级硬件三角函数/浮点运算器；
2，  Ai8051U的抗干扰强；12位ADC全新设计更精准，轨到轨比较器
3，  Ai8051U内置专业级复位电路，彻底省外部复位；
4，  Ai8051U的内部高可靠时钟完全满足串口通信要求，4组高速串口；
5，  Ai8051U有QSPI读Flash，直送i8080/M6800-TFT接口，视频级刷彩屏，C8T6没有；
6，  Ai8051U的PWM支持硬件移相@120MHz，DMA可以外设直接到外设，P2P
7，  Ai8051U是 34K SRAM，64K Flash
8，  Ai8051U是自带硬件USB，1个芯片就能直接USB连接电脑仿真/下载，全球唯一

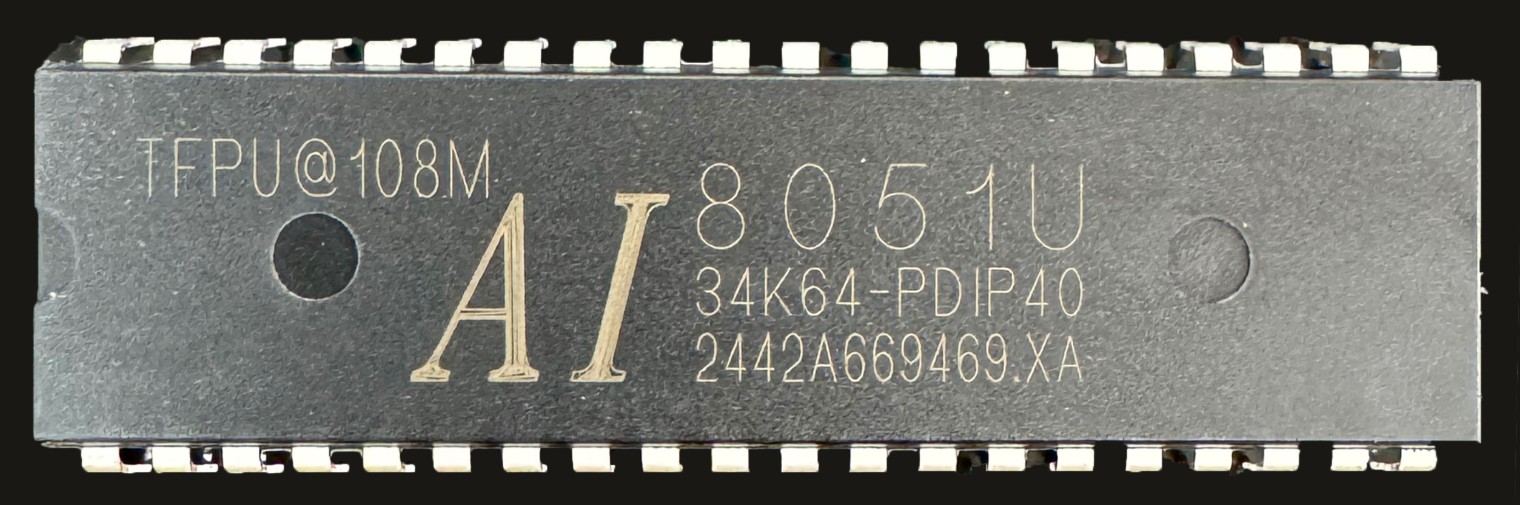

9，  有PDIP40，LQFP44，LQFP48封装，管脚兼容经典的89C52RC，12C5A60S2
10，当32位8051使用，可以用 Keil C251 编译器，双核兼容设计
11，当8位8051使用，可以用 Keil C51/IAR/SDCC 编译器
Ai8051U-LQFP48，USB 型 32位 8051，RMB1.9含税

普中3.0开发板资料：
普中3.0开发板资料-V20251106.zip


AI8051U 用户手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

AI8051U 实验指导书
https://www.stcaimcu.com/data/do ... %AF%BC%E4%B9%A6.pdf

【新提醒】《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - 字库生成，图片取模，串口绘图，串口助手，虚拟硬件，外部串行Flash编程 国芯人工智能技术交流网站 - AI32位8051交流社区

杨***

我二十年前给本科生上课就是用这种实验箱，单片机是STC89C516RD+

神***

【新提醒】《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - 字库生成，图片取模，串口绘图，串口助手，虚拟硬件，外部串行Flash编程 国芯人工智能技术交流网站 - AI32位8051交流社区

qzum***

设计完怎么提交？

我心***

楼主您好！
您提出的挑战科目你看这个方案如何。

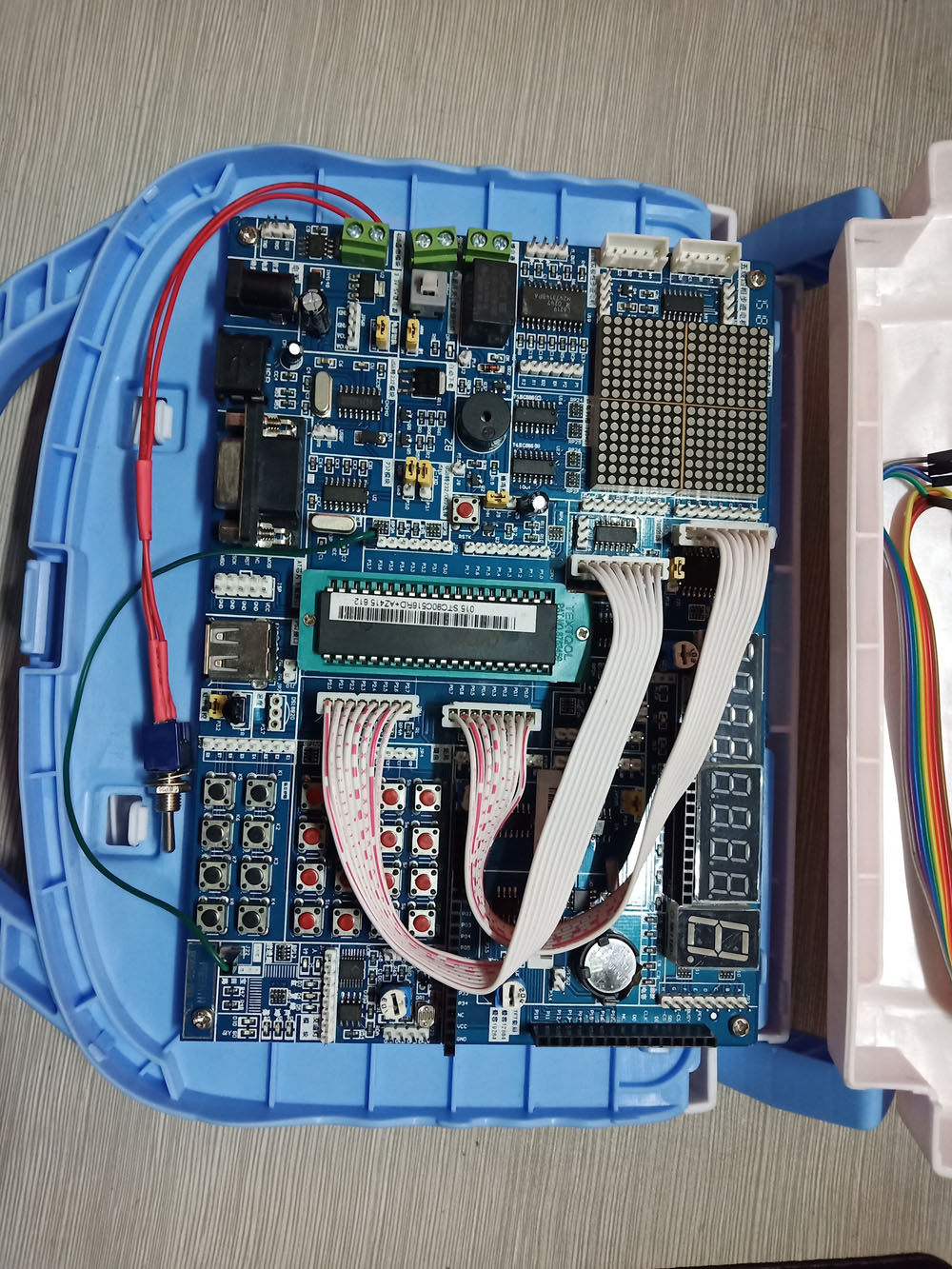

对于有普中HC6800-EM3 V3.0实验箱的开发者，原来试验箱不用任何改动就可以达到您需要的效果。

以下用普中HC6800-EM3 V3.0实验箱为基础介绍一下方法。开发计算机用到USB Type-A接头，实验箱上利用标注为“PS2接口”的接口，它也用到USB Type-A接头。（备注：这个“PS2接口”没查到相关详细介绍或应用实例）
1、找一条两头都是标准USB TYPE-A的USB线，在线缆中间某合适位置剥开线皮，露出USB内部芯线中的电源正极线（一般是红色线），截断它并接入一个常闭开关。（注意一定是常闭开关，按下断开，松开接通，方便断电下载程序）
2、找到试验箱上“USB转232/DB9选择”标示处的J-TXD（D+）和J-RXD（D-）跳线，将跳线帽去除，并将两组跳线“中间插针”分别用连线引到“PS2接口”旁JP7插针的PD1（D+）和PD2（D-）上。按照STC官方芯片手册每条线上要串接一个33欧的电阻（实测可以不接）。
3、在实验箱上将“复位”标示处的J9跳线帽去除。
4、如果有Ai8051U为核心的擎天柱核心板，将其插到试验箱的芯片插座上，接好USB线就可以体验Ai8051U带来的方便、强大、高效了。此时，复位功能利用擎天柱核心板上的复位开关实现。下载程序利用擎天柱核心板上的P32和POWER开关实现。
5、如果没有擎天柱核心板，只有封装是PDIP40的Ai8051U的芯片，请注意一定要在芯片的20脚（GND）和29脚（UCAP）间焊接上一个0.1uF的电容（具体原因请参考Ai8051U芯片手册），并将此电容粘牢在芯片上面。同时，在实验箱JP9排插的P3.2插针上串接一个330欧电阻（实测可以不接）和一个常开开关到实验箱JPWR排插的GND插针（此处常开开关是配合USB线上的常闭开关实现Ai8051U芯片下载程序用的） 。STC公司的技术能力已经让Ai8051U等芯片做到可以不外接专门复位电路就能正常运行，如果还想使用硬件电路完成复位功能，将实验箱J9跳线中间的插针上串接300欧电阻（实测可以不接）和常开开关到实验箱JPWR排插的GND插针（不用硬件复位就不需要这部分）。

以上方案改造成本很小：一个常闭开关用来改造USB线，一个常开开关接Ai8051U芯片的P32接口为配合程序下载，一个常开开关接Ai8051U芯片的P47复位接口（可不用），一个0.1uF的电容焊接在封装是PDIP40的Ai8051U的芯片上。方案中还提到两个33欧电阻、一个330欧电阻、一个300欧电阻，最好用上，实测可以不用。
此方案能达到“USB直连下载‌：省去CH340，用单片机自带的USB烧录/仿真，速度飞起来！”等要求（已经成功验证Ai8051U芯片在此实验箱上接普中实验箱自带的LCD12864/LCD1602模块），真正实现原实验箱的功能和硬件都没做改动。

对于其它类似的以前的实验箱，原理类似。关键点是自己做一条带常闭开关的USB线和将Ai8051U芯片的P32接口到GND之间接一个常开开关。
另外，如果原实验箱有接到芯片上下载程序的串口的跳线，从跳线处接到USB线的D+、D-信号线会很方便。没有时USB线的D+、D-信号线直接接到Ai8051U芯片的P30和P31接口。

补充一下：普中HC6800-EM3 V3.0实验箱能将所有接口用插针引出是个很好的设计，很方便。如能每个引脚多引出几个插针或插孔会更方便，再能适当添加一些跳线灵活隔离不同电路间的相互影响会更好，当然成本会上升。这次实现的方案如此简捷，也得益于普中在实验箱上的可灵活飞线的设计。
