第一课 序言《AI8051U的特点》

Yan***

在.h里定义个DS18b20的引脚：

#define DQ  P33

extern u8  MinusFlag ;                        //如果等于0 ，正数；等于1，负数
extern u32 Temp_18b20;                        //最终的温度，放大了10000倍

同时声明在.c里定义的2个变量是全局变量


@24.000MHz，480微秒

@24.000MHz，60微秒

@24.000MHz，1微秒

这么短的时间，用什么定时器，直接软件延时算啦！

Yan***

接着我们写0：

//写逻辑0（输出0保持60us+，输出1保持1us+）
void DS18B20_Write_0(void)
{
        DQ = 0;
        Delay60us();
        DQ = 1;
        Delay1us();
        Delay1us();
}


我们写0的意思的单片机向DS18B20写入逻辑0

Yan***

写逻辑1和写0差不多：

//写逻辑1（输出0保持1us+，输出1保持60us+）
void DS18B20_Write_1(void)
{
        DQ = 0;
        Delay1us();
        Delay1us();
        DQ = 1;
        Delay60us();
}

Yan***

读0，读1 就有点不同，要返回值：

//读逻辑0/1（输出0保持1us+，输出1保持1us+，读取当前电平，延时60us）
bit DS18B20_Read(void)
{
        bit state = 0;

        DQ = 0;
        Delay1us();
        Delay1us();
        DQ = 1;
        Delay1us();
        Delay1us();
        state = DQ;                //暂时保存这个DQ的数值
        Delay60us();

        return state;
}

Yan***

接着我们读1个字节：

/读1字节（先读到的是低位，后读到的是高位）
u8 DS18B20_ReadByte(void )
{
        u8 i;
        u8 dat=0;                                //数据暂存，

        for(i=0;i<8;i++)                //循环读取八次
        {
                dat >>= 1;
                if( DS18B20_Read() )        //如果读回来的是逻辑1   //0000 0000  ->1000 0000 -> 0100 0000
                {
                        dat |= 0x80;
                }
                else
                {
                }
        }
        return dat;
}

Yan***

写1个字节：

//写1字节（先输出低位，在输出高位）
void DS18B20_WriteByte( u8 dat )
{
        u8 i;
        for(i=0;i<8;i++)
        {
                if( dat & 0x01 )        //最低位是1.发逻辑1电平
                {
                        DS18B20_Write_1();
                }
                else                                //否则.发逻辑0电平
                {
                        DS18B20_Write_0();
                }
                dat >>= 1;                        //dat = (dat>>1);
        }
}

Yan***

好了，基础底层函数都写好了，开始读温度：

//复位-CCH-44H-等待-复位-CCH-BEH-读取2字节温度数据-换算）
void DS18B20_ReadTemp(void)
{
        u8 TempH = 0;
        u8 TempL = 0;
        u16 Temp = 0;
//---------------------发送检测命令---------------------
        DS18B20_Reset();                        //1.发送复位命令
        DS18B20_WriteByte(0xcc);        //2.跳过ROM命令
        DS18B20_WriteByte(0x44);        //3.开始转化命令
        while( !DQ );                                //4.等待这个引脚变成高电平

//---------------------发送读取命令---------------------
        DS18B20_Reset();                        //1.发送复位命令
        DS18B20_WriteByte(0xcc);        //2.跳过ROM命令
        DS18B20_WriteByte(0xBE);        //3.开始转化命令
        TempL = DS18B20_ReadByte(); //读取低字节温度
        TempH = DS18B20_ReadByte(); //读取高字节温度

        if( TempH & 0x80 )                        //如果最高位是1，这个就是负数
        {
                MinusFlag = 1;
                Temp = (((u16)TempH << 8) | ((u16)TempL << 0));
                Temp = (~Temp) +1;
                Temp_18b20 = (u32)Temp*625;   //最终的温度，放大了10000倍，就可以用整型变量
        }
        else
        {
                MinusFlag = 0;
                Temp = (((u16)TempH << 8) | ((u16)TempL << 0));
                Temp_18b20 = (u32)Temp*625;   //最终的温度，放大了10000倍，就可以用整型变量
        }
}

注意把浮点数改成32位整数的技巧，并且保证不会溢出（放大了10000倍）

Yan***

那么，读出来的温度，怎么显示在数码管上？

先写个函数：

void SEG_Show_U32(u32 num)
{
        u8 i;
        for(i=0;i<8;i++)
        {
                passward[7-i] = num%10;
                num /= 10;
        }
}

Yan***

我们先调用一下，把读到的温度值，写到数码管显示缓冲区数组！

这个放在主函数调用：

void main(void)
{
        Sys_init();                                                                                //系统初始化
        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
        Timer0_Init();                                                                        //定时器初始化
//        Init_595();
//        INT1_Init();                                                                        //外部中断1初始化
//        P3_IO_Init();                                                                        //IO中断初始化
//        P4_IO_Init();

        //TIM1_Count_Init();
        Timer1_Init();

    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置
//        WDT_CONTR = 0X24;

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                                                        //
        }
                Task_Pro_Handler_Callback();                                //执行功能函数

                SEG_Show_U32(Temp_18b20);   //循环的把Temp_18b20的值写入passward[8]，要来显示{0,  1,   1,     SEG_Task},             //显示数码管

        }
}

Yan***

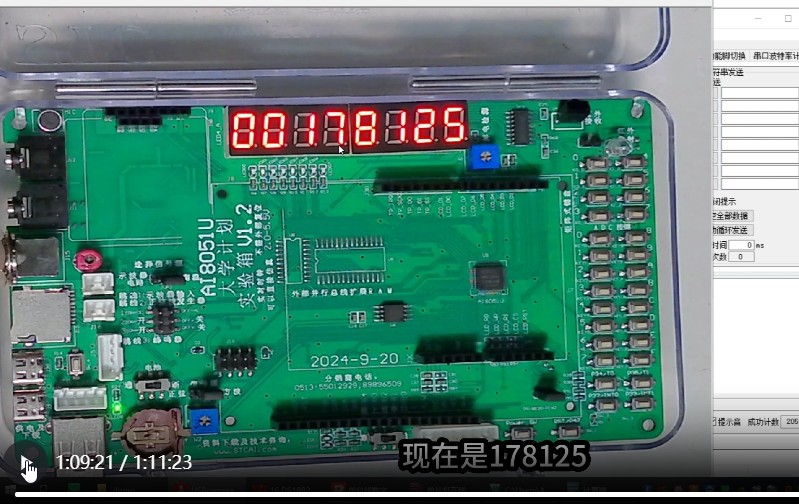

接着有个反复调试修改错误的过程

最终得到：
