第一课 序言《AI8051U的特点》

Yan***

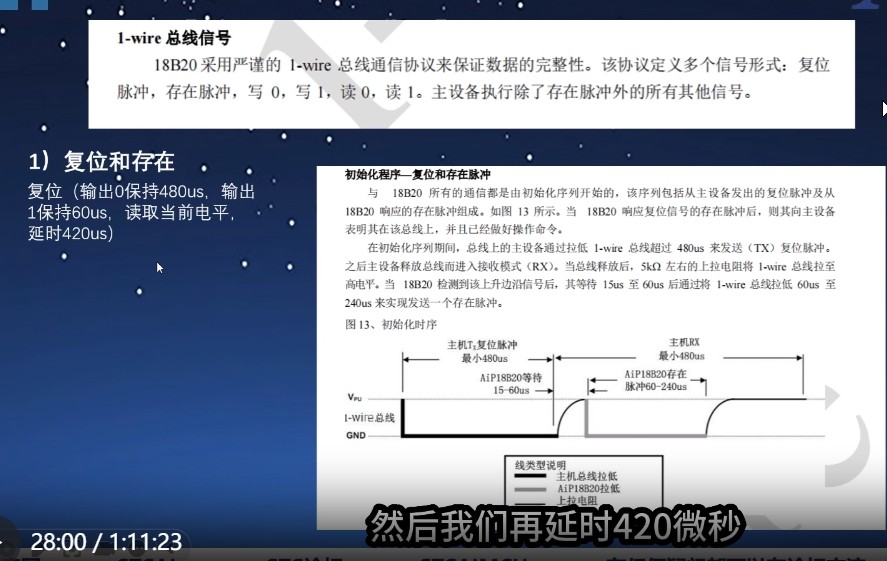

复位（输出0保持480us，输出1保持60us，读取当前电平，延时420us）

在初始化序列期间，总线上的主设备通过拉低1-wire总线超过480us来发送（TX）复位脉冲之后主设备释放总线而进入接收模式（RX），当总线释放后，5ka 左右的上拉电阻将1-wire总线拉至高电平，当 18B20检测到该上升边沿信号后，其等待 15us至60us 后通过将 1-wire 总线拉低60us至240us 来实现发送一个存在脉冲。

Yan***

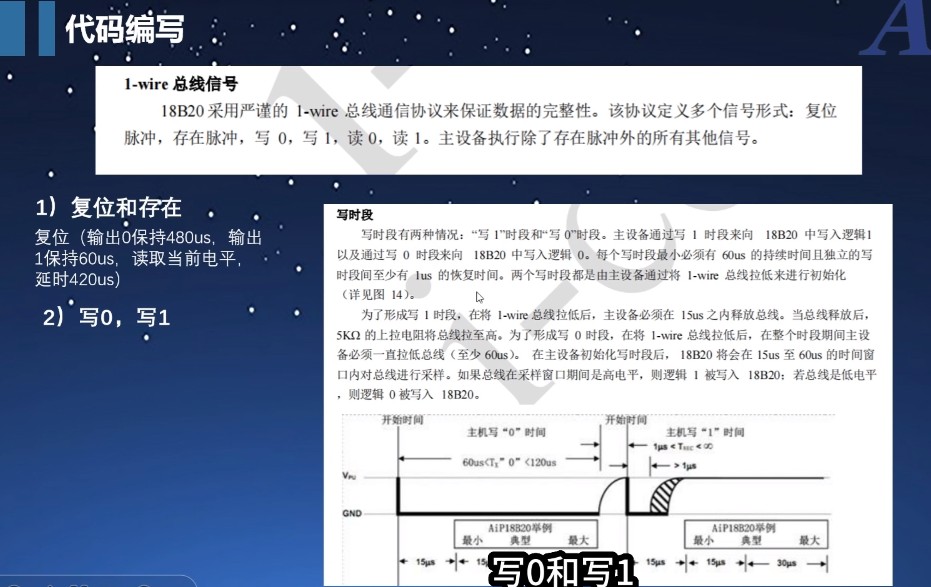

写时段：

Yan***

为了形成写1 时段，在将1-wire总线拉低后，主设备必须在15us之内释放总线。当总线释放后，
5KΩ 的上拉电阻将总线拉至高。为了形成写 0 时段，在将 1-wire 总线拉低后，在整个时段期间主设备必须一直拉低总线（至少 60us）。在主设备初始化写时段后，18B20 将会在 15us 至 60us 的时间窗口内对总线进行采样。如果总线在采样窗口期间是高电平，则逻辑1被写入18B20：若总线是低电平，则逻辑 0 被写入 18B20。

2）写0，写1写0（输出0保持60us+，输出1保持1us+）
写1（输出0保持1us+，输出1保持60us+）

3）读0，读1读0/1（输出0保持1us+输出1保持1us+，读取当前电平，延时60us）

Yan***

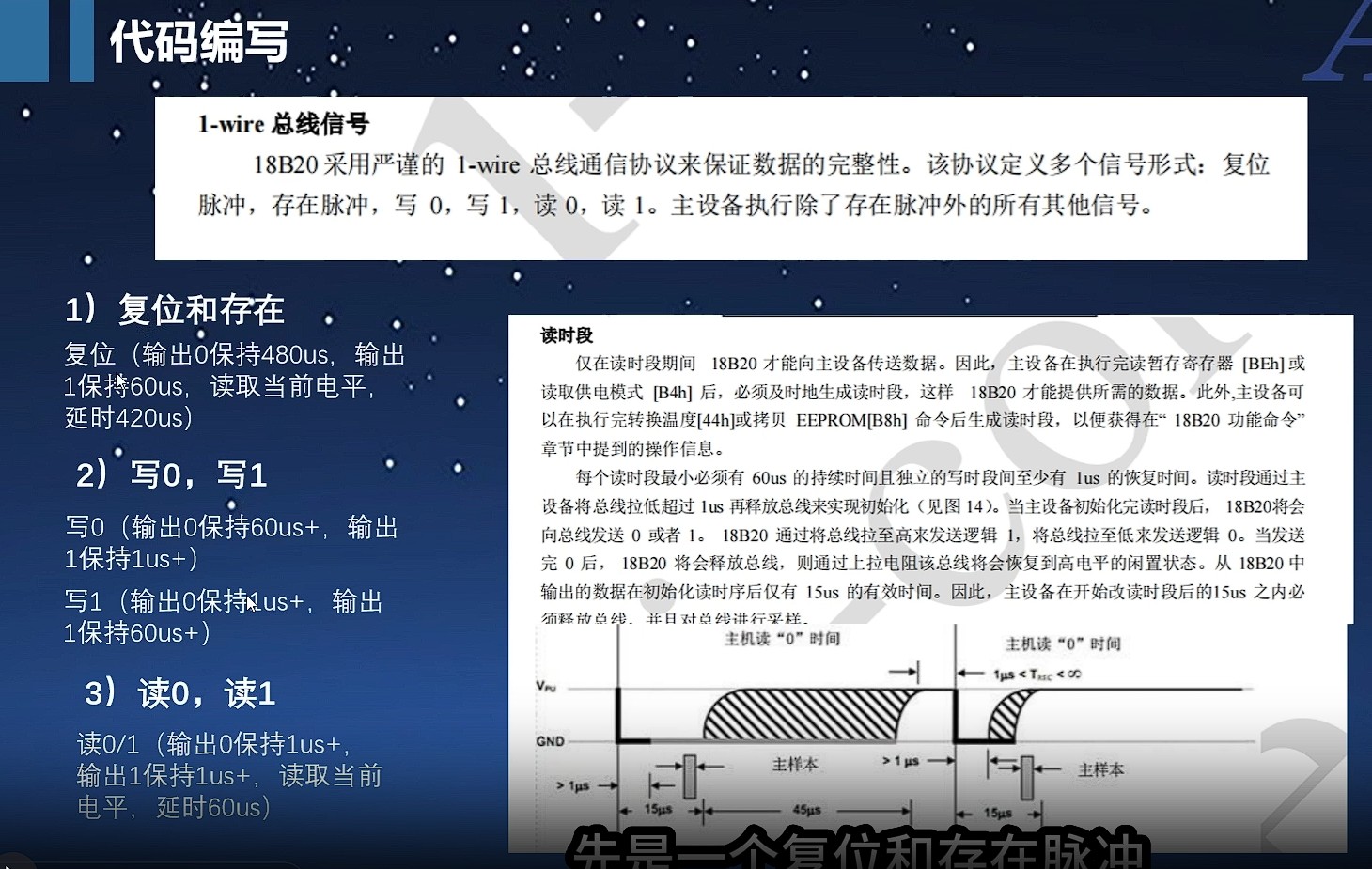

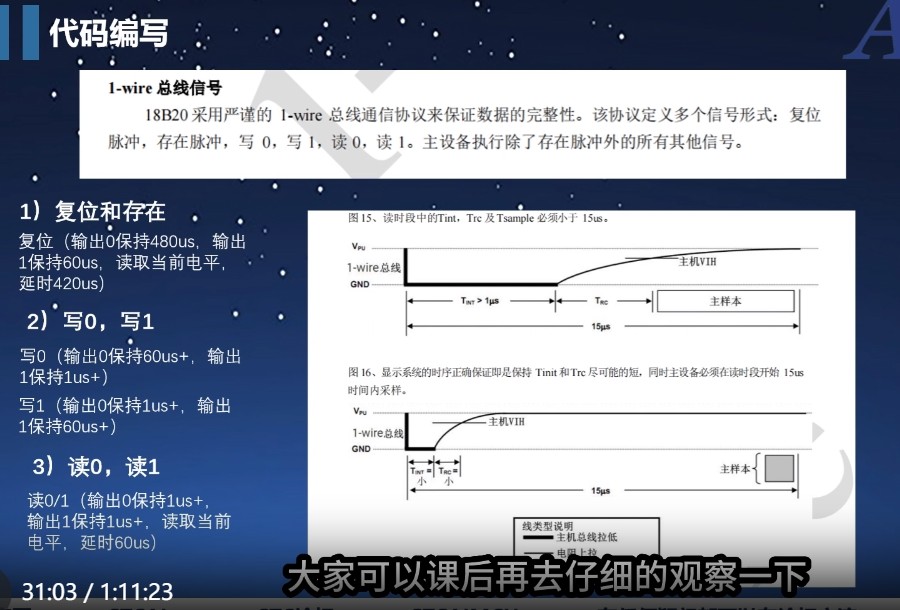

总线图要仔细看清楚：

Yan***

汇总一下：大致是3步：

Yan***

好难懂，写代码前先停一下：

这个所有代码的底层逻辑图，要看懂：

Yan***

简单讲：

Yan***

把18b20.c 和18b20.h的架子搭起来：

在.c里把任务写清楚：

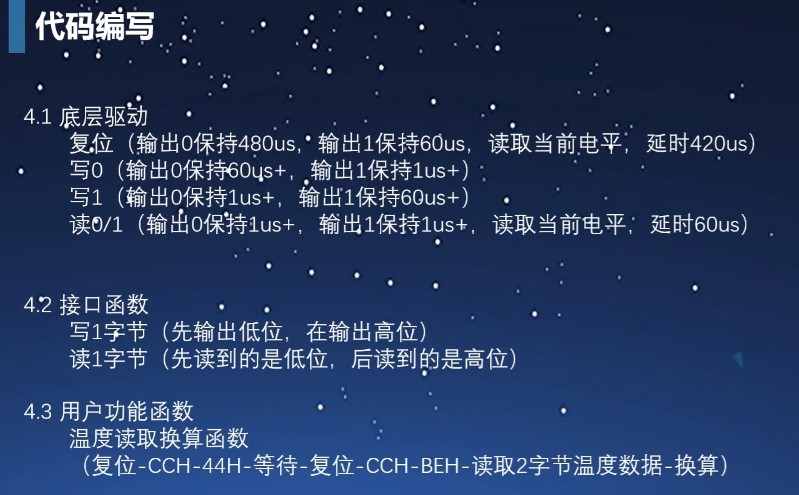

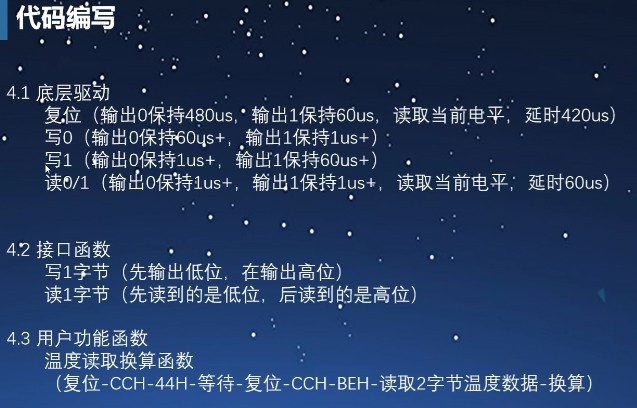

/*4.1 底层驱动
复位（输出0保持480us，输出1保持60us，读取当前电平，延时420us）
写0（输出0保持60us+，输出1保持1us+）
写1（输出0保持1us+，输出1保持60us+）
读0/1（输出0保持1us+，输出1保持1us+，读取当前电平；延时60us）
4.2 接口函数
写1字节（先输出低位，在输出高位）
读1字节（先读到的是低位，后读到的是高位）
4.3 用户功能函数
温度读取换算函数
（复位-CCH-44H-等待-复位-CCH-BEH-读取2字节温度数据-换算）

DS18B20 是接在P33上的，18b20.h里面有#define DQ  P33
*/

Yan***

首先完成复位：

//复位（输出0保持480us，输出1保持60us，读取当前电平，延时420us）
void DS18B20_Reset(void)
{
        u8 flag = 1;

        while( flag )                //只要括号里的变量大于0，就会一直执行
        {
                DQ = 0;
                Delay480us();
                DQ = 1;
                Delay60us();
                flag = DQ;                        //设备存在，会拉低总线
                Delay480us();
        }
}

Yan***

其中用的的时间函数：

void Delay480us(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        _nop_();
        i = 2878UL;
        while (i) i--;
}

void Delay60us(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        _nop_();
        i = 358UL;
        while (i) i--;
}

void Delay1us(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        _nop_();
        i = 4UL;
        while (i) i--;
}
