关于STC8G1K17A-DIP8驱动0.96寸OLED屏

dd4188***

一直搞不到这段代码原理
    // P3^2（SCL）和P3^3（SDA）

第一种：驱动必须加上这段代码才能显示，这段断码具体含义没搞清除。




P3M1=0x00;P3M0=0x02;        //P31设置为推挽输出，P30设置为准双向口
P30=0;
P31=1;



第二种：或者用这段代码也能正常显示
// 配置P3^2（SCL）和P3^3（SDA）为准双向模式（OLED I2C引脚）外部电路上拉4.7K电阻
    P3M0 &= ~0x0C; P3M1 &= ~0x0C;
当然第一种比第二种好，不用外加上拉电阻，但是要占用两个引脚。本身只有6个IO口。
所以只有选择第二种。

但是这个写好一个加热台温控程序，好像又显示不了了。估计这个8DIP的STC81K17,确实不适合。本来是想越简单越好。
下面是全部代码，有大佬的方便 看看可行吗？

//STC8G1K17A NTC 热敏电阻采样加热台 OLED 显示
//包含 ADC 采样、NTC 温度计算、按键调节、继电器控制、OLED 显示、掉电保存设置

#include <STC8G.H>
#include "OLED.h"  // 你的OLED驱动头文件
#include <intrins.h>

// 引脚定义
sbit Relay  = P3^1;  // 继电器控制引脚（高电平吸合，低电平断开）
sbit ADC_IN = P3^0;  // ADC输入引脚（NTC采样）
sbit Key_Add = P5^4; // 增加目标温度按键
sbit Key_Sub = P5^5; // 减小目标温度按键

// 全局变量定义
unsigned int ADC_Value = 0;        // ADC采样原始值
unsigned char Current_Temp = 0;    // 当前温度（℃，整数）
unsigned char Target_Temp = 50;    // 目标温度（默认50℃，范围30-150℃）
unsigned char Save_Flag = 0;       // 掉电保存标志位

// ADC配置参数
#define ADC_CHAN 0x00  // ADC通道0（P3^0）
#define V_REF 3.3      // 参考电压（V）
#define R_DIV 10000    // 分压电阻阻值（10KΩ，与NTC串联）
#define NTC_B 3950     // NTC B值（常见3950，需根据实际NTC参数修改）
#define NTC_R25 10000  // NTC 25℃时的阻值（10KΩ，需匹配实际参数）

// 温度范围限制
#define TEMP_MIN 30    // 最低目标温度
#define TEMP_MAX 150   // 最高目标温度

// OLED显示参数（适配你的OLED.c驱动：6x8字体行0~7，列0~127）
#define FONT_6X8 6     // 6x8字体（宽6像素，高8像素）
#define OLED_LINE0 0   // 第0行（最上方）
#define OLED_LINE1 1   // 第1行（下移8像素）
#define OLED_LINE2 2   // 第2行（下移16像素）
#define OLED_LINE3 3   // 第3行（下移24像素）
#define OLED_COL0 0    // 第0列
#define OLED_COL40 40  // 第40列（温度数值起始）
#define OLED_COL60 60  // 第60列（温度单位起始）

// 函数声明
void Sys_Init(void);          // 系统初始化
void ADC_Init(void);          // ADC初始化
unsigned int ADC_Read(void);  // ADC采样
void Temp_Calc(void);         // NTC温度计算（整数结果）
float log_approx(float x);    // 自然对数近似函数
void Key_Scan(void);          // 按键扫描（消抖）
void Relay_Control(void);     // 继电器控制
void OLED_Display(void);      // OLED显示（无重叠）
void Delay_ms(unsigned int ms); // 软件延时函数（适配35MHz）
void IAP_Write(unsigned int addr, unsigned char dat);  // 掉电保存
unsigned char IAP_Read(unsigned int addr);             // 上电恢复

void main() {
    Sys_Init();          // 系统初始化
    ADC_Init();          // ADC初始化
    OLED_Init();         // OLED初始化
    OLED_Clear();        // 清屏

    // 上电读取保存的目标温度
    Target_Temp = IAP_Read(0x0800);
    if(Target_Temp < TEMP_MIN || Target_Temp > TEMP_MAX) {
        Target_Temp = 50;  // 异常值恢复默认
    }

    while(1) {
        ADC_Value = ADC_Read();  // ADC采样
        Temp_Calc();             // 计算当前温度（整数）
        Key_Scan();              // 按键扫描
        Relay_Control();         // 继电器控制
        OLED_Display();          // OLED显示（无重叠）
        Delay_ms(100);           // 100ms循环间隔
    }
}

// 系统初始化（GPIO配置）
void Sys_Init(void) {
    // 配置P3^2（SCL）和P3^3（SDA）为准双向模式（OLED I2C引脚）
    P3M0 &= ~0x0C; P3M1 &= ~0x0C;
    // 配置P3.1（继电器）为推挽输出，P3.0（ADC）为高阻输入
    P3M0 |= 0x02; P3M1 &= ~0x02;   // P3.1 推挽输出
    P3M0 &= ~0x01; P3M1 |= 0x01;   // P3.0 高阻输入（ADC模式）
    // 配置P5.4/P5.5（按键）为准双向模式（内置上拉）
    P5M0 &= ~0x30; P5M1 &= ~0x30;
}

// ADC初始化（STC8G1K17A ADC配置）
void ADC_Init(void) {
    ADC_CONTR = 0x80;  // 开启ADC模块（ADON=1）
    ADC_CONTR |= ADC_CHAN;  // 选择通道0（P3^0）
    ADC_CONTR |= 0x08;  // 时钟分频Fosc/32（35MHz时约1.09MHz，符合ADC要求）
    _nop_(); _nop_();   // 等待ADC模块稳定
}

// ADC采样（10位精度）
unsigned int ADC_Read(void) {
    unsigned int adc_val = 0;
    ADC_CONTR |= 0x01;  // 启动ADC转换（ADSTART=1）
    while(!(ADC_CONTR & 0x20));  // 等待转换完成（ADFLAG=1）
    adc_val = ADC_RES;  // 读取高8位结果
    adc_val = (adc_val << 2) | (ADC_RESL & 0x03);  // 拼接低2位，组成10位结果
    ADC_CONTR &= ~0x20;  // 清除转换完成标志
    return adc_val;
}

// 自然对数近似函数（误差<0.1%，适用于NTC阻值范围1K~100K）
float log_approx(float x) {
    float y, z;
    z = (x - 1) / (x + 1);  // 变量替换，缩小输入范围
    y = z * z;
    // 泰勒级数展开近似：ln(x) = 2*(z + z^3/3 + z^5/5 + z^7/7)
    return 2 * z * (1 + y/3 + y*y/5 + y*y*y/7);
}

// NTC温度计算（整数结果，移除小数点）
void Temp_Calc(void) {
    float V_adc = 0;     // ADC采样电压
    float R_ntc = 0;     // NTC实时阻值
    float temp = 0;      // 计算出的温度（开尔文）

    // 计算采样电压（10位ADC，最大值1023）
    V_adc = (float)ADC_Value * V_REF / 1023.0;

    // 计算NTC阻值（分压公式：R_NTC = (V_ADC * R_DIV) / (V_REF - V_ADC)）
    if(V_REF - V_adc < 0.001) {  // 避免分母接近0导致计算异常
        R_ntc = NTC_R25;
    } else {
        R_ntc = (V_adc * R_DIV) / (V_REF - V_adc);
    }

    // B值法计算温度（转换为摄氏度并取整）
    temp = 1 / (1/(25+273.15) + (1.0/NTC_B)*log_approx(R_ntc/NTC_R25));
    Current_Temp = (unsigned char)(temp - 273.15);  // 开尔文转摄氏度，直接取整

    // 温度异常限制（避免显示无效值）
    if(Current_Temp < 0 || Current_Temp > 200) {
        Current_Temp = 0;
    }
}

// 按键扫描（软件消抖，低电平有效，无长按加速）
void Key_Scan(void) {
    // 增加键（P5^4）
    if(Key_Add == 0) {
        Delay_ms(20);  // 消抖20ms
        if(Key_Add == 0) {
            Target_Temp++;
            if(Target_Temp > TEMP_MAX) Target_Temp = TEMP_MAX;  // 上限150℃
            Save_Flag = 1;  // 标记需要保存
            while(!Key_Add);  // 等待按键释放
        }
    }

    // 减小键（P5^5）
    if(Key_Sub == 0) {
        Delay_ms(20);  // 消抖20ms
        if(Key_Sub == 0) {
            Target_Temp--;
            if(Target_Temp < TEMP_MIN) Target_Temp = TEMP_MIN;  // 下限30℃
            Save_Flag = 1;  // 标记需要保存
            while(!Key_Sub);  // 等待按键释放
        }
    }

    // 掉电保存（按键释放后执行，避免频繁写Flash）
    if(Save_Flag) {
        IAP_Write(0x0800, Target_Temp);
        Save_Flag = 0;
    }
}

// 继电器控制（恒温逻辑）
void Relay_Control(void) {
    if(Current_Temp < Target_Temp && Current_Temp > 0) {
        Relay = 1;  // 当前温度低于目标，启动加热
    } else if(Current_Temp > Target_Temp) {
        Relay = 0;  // 当前温度高于目标，停止加热
    }
    // 等于目标温度时保持当前状态（防频繁启停）
}

// OLED显示（6x8字体，分4行显示，无重叠）
void OLED_Display(void) {
    // 第0行：标题（第0行第20列，居中显示）
    OLED_ShowString(FONT_6X8, OLED_LINE0, 20, "Heat Table");

    // 第1行：当前温度（第1行第0列）
    OLED_ShowString(FONT_6X8, OLED_LINE1, OLED_COL0, "Cur: ");          // 标签
    OLED_ShowNum(FONT_6X8, OLED_LINE1, OLED_COL40, Current_Temp, 3);    // 3位温度值
    OLED_ShowChar(FONT_6X8, OLED_LINE1, OLED_COL60, 'C');              // 温度单位

    // 第2行：目标温度（第2行第0列）
    OLED_ShowString(FONT_6X8, OLED_LINE2, OLED_COL0, "Set: ");          // 标签
    OLED_ShowNum(FONT_6X8, OLED_LINE2, OLED_COL40, Target_Temp, 3);     // 3位目标温度
    OLED_ShowChar(FONT_6X8, OLED_LINE2, OLED_COL60, 'C');              // 温度单位

    // 第3行：加热状态（第3行第0列）
    if(Relay == 1) {
        OLED_ShowString(FONT_6X8, OLED_LINE3, OLED_COL0, "Status: Heating");
    } else {
        OLED_ShowString(FONT_6X8, OLED_LINE3, OLED_COL0, "Status: Standby");
    }
}

// 软件延时函数（适配35MHz晶振，近似ms级延时）
void Delay_ms(unsigned int ms) {
    unsigned int i, j;
    for(i = ms; i > 0; i--) {
        for(j = 350; j > 0; j--);  // 35MHz晶振，j=350时约1ms
    }
}

// IAP写Flash（掉电保存目标温度到用户Flash区）
void IAP_Write(unsigned int addr, unsigned char dat) {
    IAP_CONTR = 0x80;  // 使能IAP功能（IAPEN=1）
    IAP_CMD = 0x02;    // 选择Flash写命令
    IAP_ADDRH = addr >> 8;  // 配置Flash地址高8位
    IAP_ADDRL = addr & 0xFF;// 配置Flash地址低8位
    IAP_DATA = dat;         // 配置要写入的数据

    EA = 0;  // 关中断，防止干扰Flash操作
    IAP_TRIG = 0x5A;        // 触发Flash写操作（必须按0x5A+0xA5顺序）
    IAP_TRIG = 0xA5;
    _nop_();  // 等待操作完成
    EA = 1;  // 开中断

    IAP_CONTR = 0x00;  // 关闭IAP功能，降低功耗
}

// IAP读Flash（上电恢复保存的目标温度）
unsigned char IAP_Read(unsigned int addr) {
    unsigned char dat;
    IAP_CONTR = 0x80;  // 使能IAP功能
    IAP_CMD = 0x01;    // 选择Flash读命令
    IAP_ADDRH = addr >> 8;  // 配置Flash地址高8位
    IAP_ADDRL = addr & 0xFF;// 配置Flash地址低8位

    EA = 0;
    IAP_TRIG = 0x5A;    // 触发Flash读操作（0x5A+0xA5顺序）
    IAP_TRIG = 0xA5;
    _nop_();
    dat = IAP_DATA;     // 读取Flash数据
    EA = 1;

    IAP_CONTR = 0x00;   // 关闭IAP功能
    return dat;
}
复制代码

乘风***

STC8系列单片机除了P30，P31是准双向模式外，其它引脚默认都是高阻输入模式，如果要输出的话需要先配置IO口模式。
你的第一种方式，除了设置P30，P31外，还将P32~P37都设置为准双向模式。
第二种方式单独将P32，P33设置准双向模式，不改变其它引脚的IO口模式。
此外芯片可以开启内部上拉，不用外接上拉电阻。
至于OLED屏不显示的情况，用示波器测一下I2C引脚信号看看是否正常。
芯片内部的I2C模块是一样的，设置好都能使用。

dd4188***

乘风*** 发表于 2025-11-20 09:23
STC8系列单片机除了P30，P31是准双向模式外，其它引脚默认都是高阻输入模式，如果要输出的话需要先配置IO口 ...

不加上拉就真不显示

大***

一开始能显示，说明屏幕和驱动正常。加上温控台之后屏幕不显示的问题大概出在ADC采样的地方。

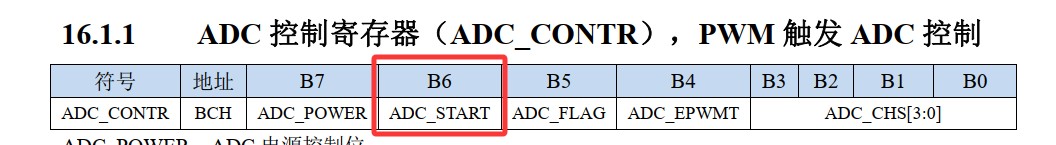

第98行 启动ADC转换，应该是 ADC_CONTR |= 0x40;  // 启动ADC转换（ADSTART=1）
程序里写成了 0x01，从而ADC没有启动，所以程序卡在了第99行，一直在等待转换完成，从而没法执行后面的那些函数。

如果是ADC_CONTR |= 0x01; 是把ADC通道设置成了 ADC1，从而把初始化里 ADC0 给冲掉了，引脚也变成了P3^1，跟继电器引脚冲突了，测量温度和控制继电器应该都混乱了。

另外 ADC初始化函数 也有个问题
第91行 ADC_CONTR |= 0x08;  // 时钟分频Fosc/32（35MHz时约1.09MHz，符合ADC要求）
设置ADC工作时钟频率的寄存器应该是 ADCCFG 的低四位。

根据STC8G数据手册的表格，时钟分频 Fosc/32 应该是 ADCCFG |= 0x0F; （SPEED[3:0] = 1111）
0x08是 SYSclk/2/9

如果是ADC_CONTR |= 0x08; 是把ADC通道又设置成了ADC8，八脚的STC8G1K17A的ADC通道只有 0~5 和 15，没有通道8。

dd4188***

大*** 发表于 2025-11-21 13:35
一开始能显示，说明屏幕和驱动正常。加上温控台之后屏幕不显示的问题大概出在ADC采样的地方。

第98行 启动 ...

感谢回复，看他们都是用STC32 STCH 系列。我就想用这么8IDP的插件做一个恒温加热台，让别人DIY起来也简单，不是所有有人都能焊贴片CPU。纯粹是想玩玩

dd4188***

大*** 发表于 2025-11-21 13:35
一开始能显示，说明屏幕和驱动正常。加上温控台之后屏幕不显示的问题大概出在ADC采样的地方。

第98行 启动 ...

感谢大佬指点，现在显示正常了
