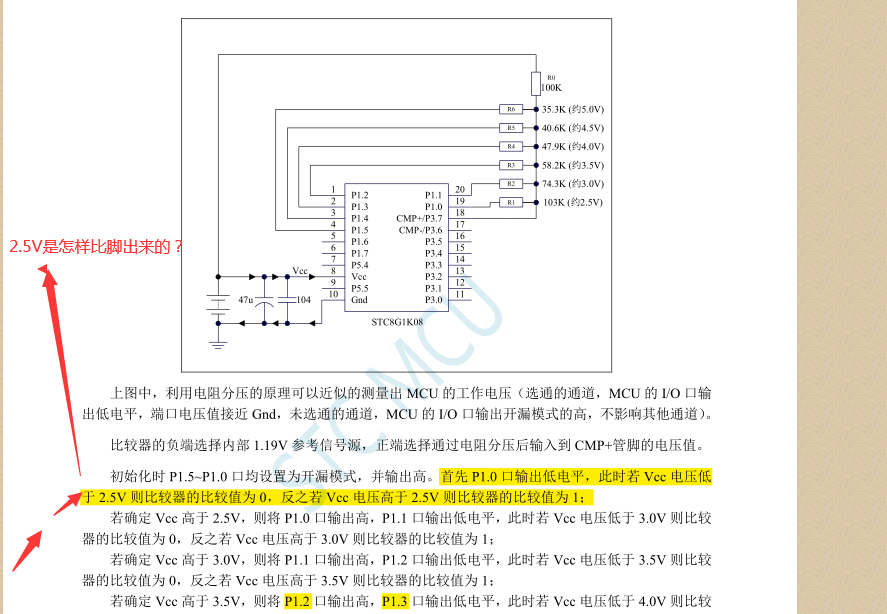

请教一下，比较器中这个例子，看不太明白

bill*** · 发表于 2023-5-5 17:18:10

这个文中的2.5V是靠外部的电阻分压得出来的，作为比较值的吗？

kk*** · 发表于 2023-5-5 19:26:26

本帖最后由 kksk 于 2023-5-5 21:06 编辑

看上去是这样的：输入电压通过电阻分压到CMP+。例如当P1.0=0时，电路为（我这里用圆括号表示元件，方括号表示节点）：

[VCC]——(R0)——[CMP+]——(R1)——[GND]
复制代码

其它电阻连接到开漏输出，应该可以视为浮空。此时CMP+端分得一个较小的电压，并与CMP-端比较。

神*** · 发表于 2023-5-5 21:44:10

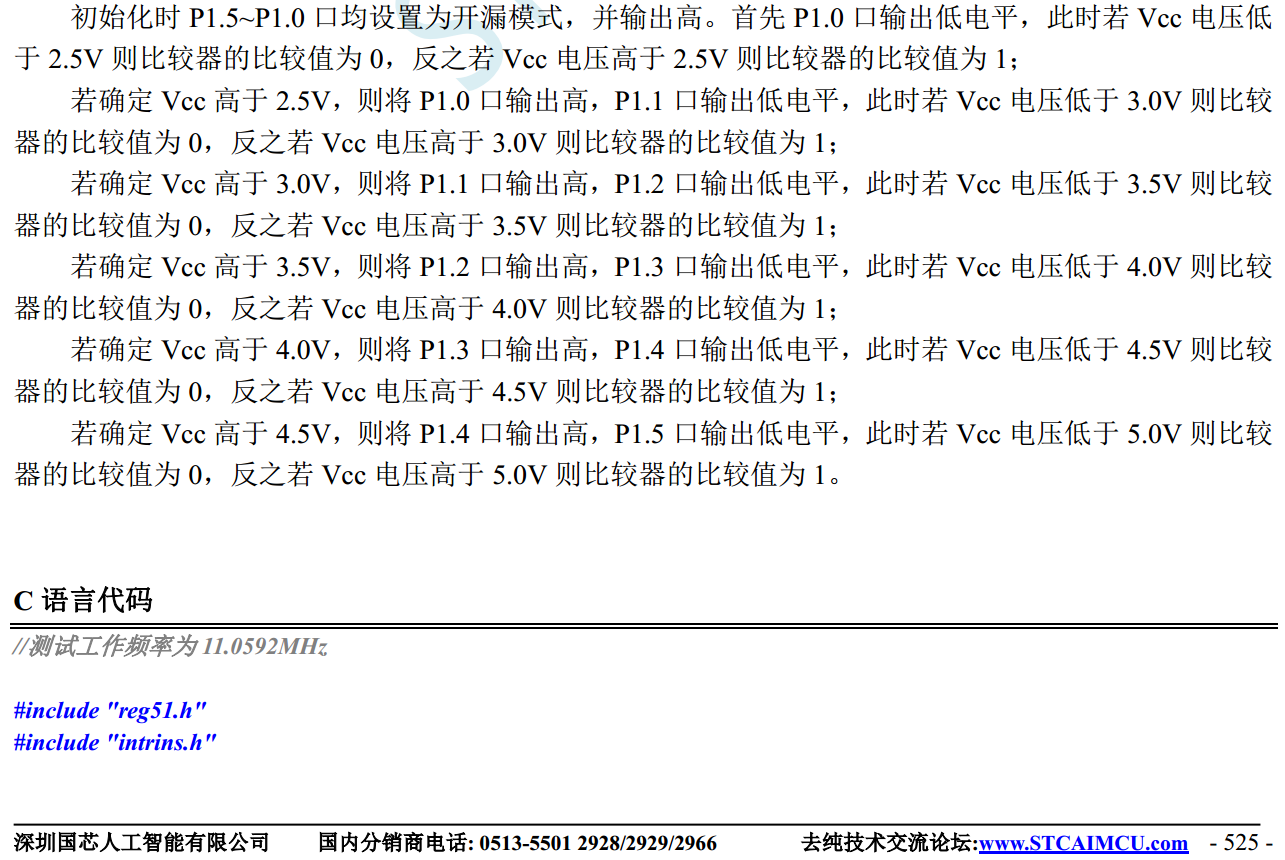

下图是从没有 ADC的是STC8F1K08的文档中移植到有ADC的STC8G数据手册的
就是对 MCU-VCC分压跟内部的 1.19V比较，知到 MCU-VCC 大致在哪个范围！
有ADC的直接用ADC测量就行了

梁*** · 发表于 2023-5-11 16:08:18

就是通过IO接入分压电阻，任何时候只拉低一个电阻，别的电阻断开（IO高阻），就可以得到不同的电压。

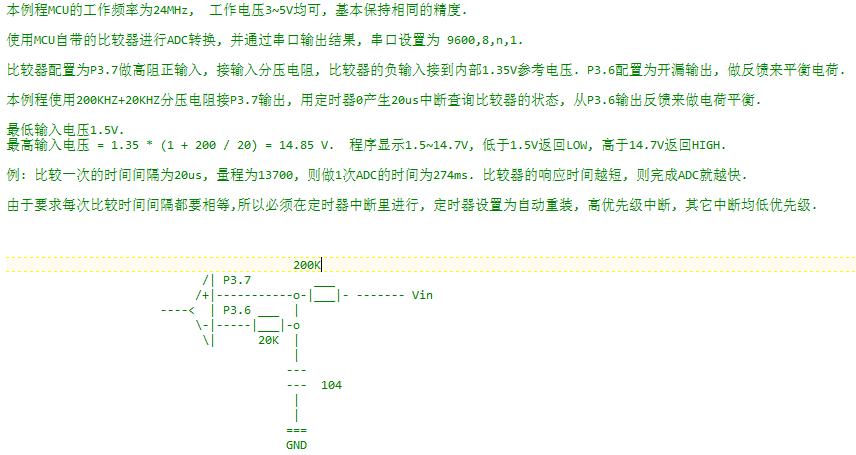

其实直接读ADC 15通道既可以计算出来VCC电压。也可以用两个电阻一个电容，用比较器+输入和一个IO实现一个ADC测量，VIN接被测电压（2015年当时STC还没有12位的ADC，于是做了一个用STC15W204S测航模电池电压的板子，24V量程，0.01V分辨率，8年了，现在还经常用，精度还能在0.03V之内。）。类似下面的电路，这是用STC8A8K64D4的。

梁*** · 发表于 2023-8-17 11:41:39

例子是STC8A8K64S4A12的，通用，比较器做ADC，效果不错的，能做到12~13bit的精度。

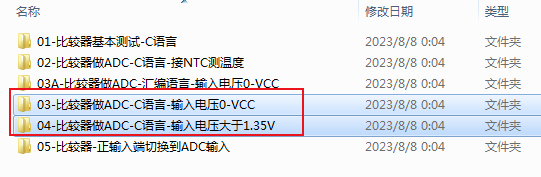

有两个例子，一个输入0~VCC，更高的电压用电阻分压，精度依赖于VCC和IO的高低电平。
另一个输入大于1.35V（1.19V），精度依赖于内部1.35V（1.19V）能隙电压源和IO输出低电平的压降。

STC8系列-比较器相关程序.rar (265.03 KB, 下载次数: 125)

zhou*** · 发表于 2023-8-18 22:15:12

梁*** 发表于 2023-8-17 11:41
例子是STC8A8K64S4A12的，通用，比较器做ADC，效果不错的，能做到12~13bit的精度。

有两个例子，一个输入0 ...

谢谢分享
