I2C电平

mars*** · 发表于 2023-5-5 11:05:15

STC8H1K08做I2C从站，另外一个1.8V电压的MCU做I2C主站，如何设置不会有电平不匹配的问题？

STC8H1K08用5V做电源可以吗？I2C都设置成开漏，外部用1.8V上拉？还是需要做电平转换？

yao眼*** · 发表于 2023-5-5 13:48:31

楼主可以参考下数据手册STC8H第10.7章节

神*** · 发表于 2023-5-5 15:52:50

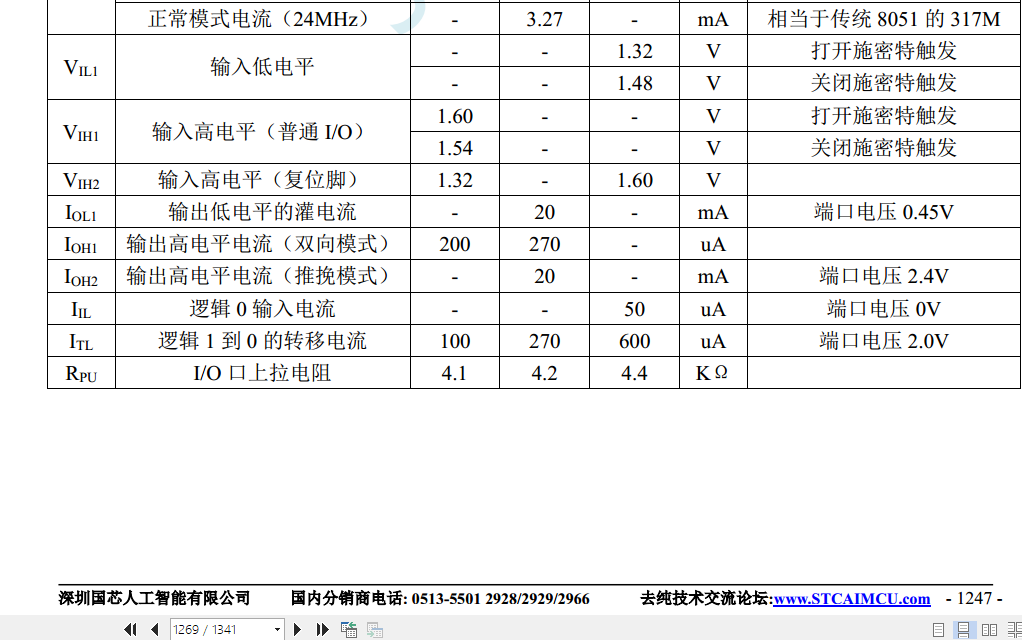

还是要看电气特性

神*** · 发表于 2023-5-5 15:55:26

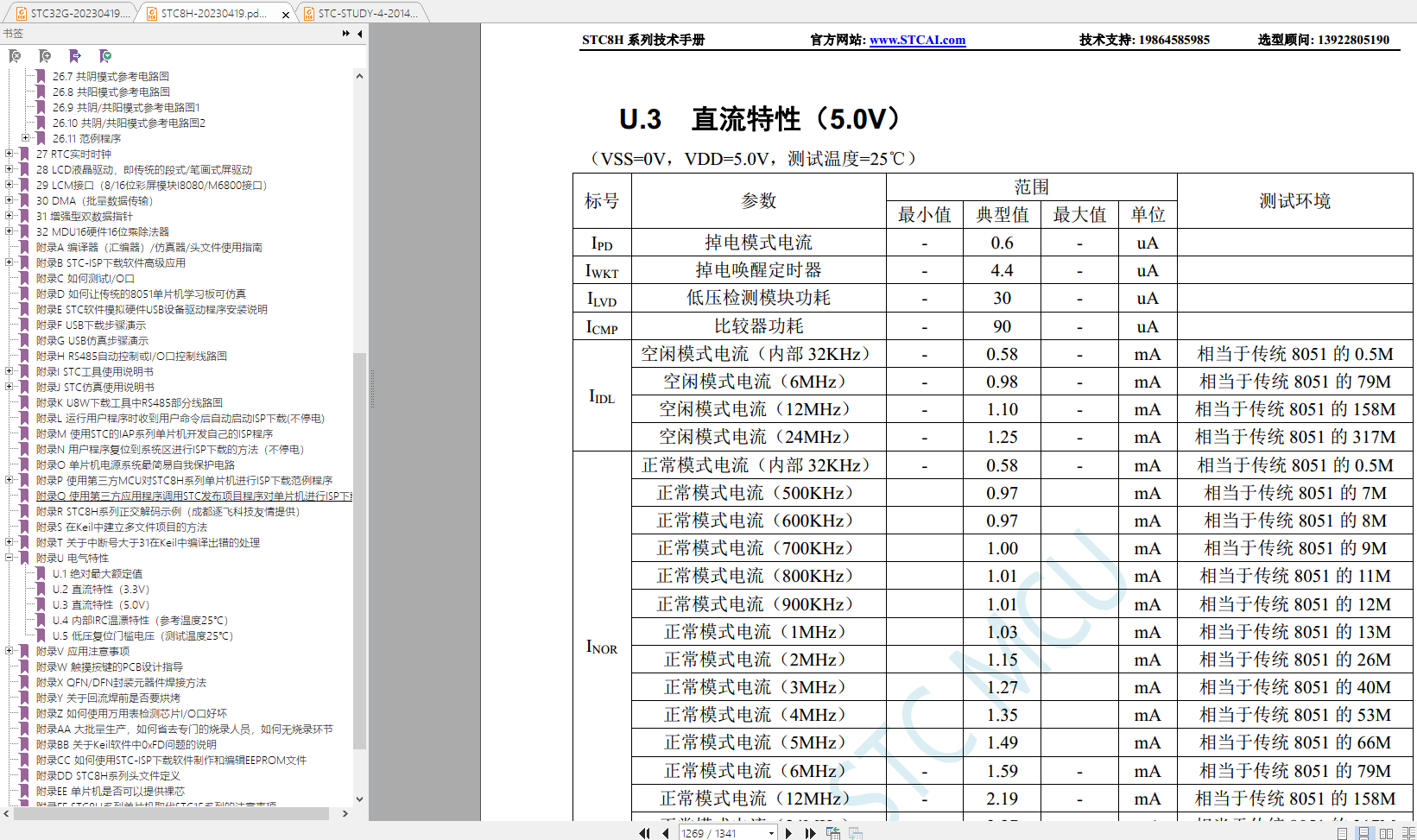

不知到楼主能否看懂，STC8H工作在5V开漏，跟 1.8V 器件打交道，看着参数基本可以

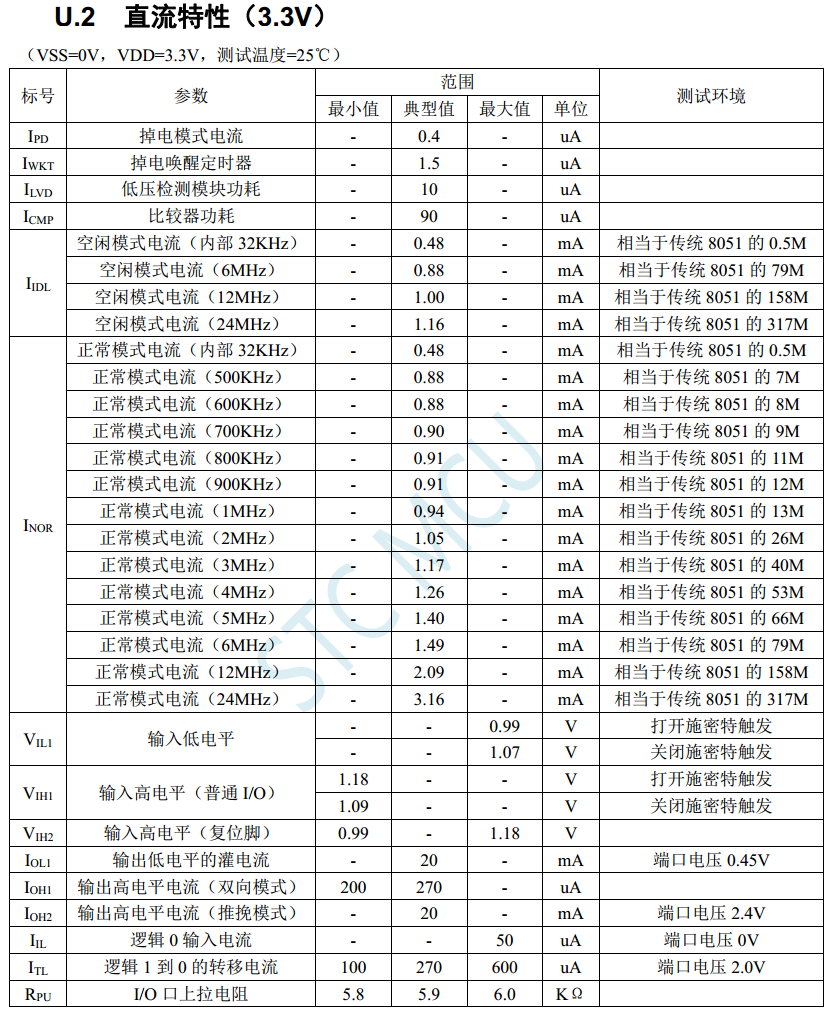

===建议让 STC8H工作在3.3V, 做不到也工作在 4.5V以下，主要是你的高电平只有1.8V, 知到我的思考重点了吧

梁*** · 发表于 2023-5-6 10:53:42

参考此图，3.3V改为1.8V。

mars*** · 发表于 2023-5-9 16:24:56

好的，感谢回复，在研究。

gay*** · 发表于 2024-6-21 09:50:02

楼主，1.8Vi2c主站是哪一款？
