学习强大的国产AI8051芯片

jx1***

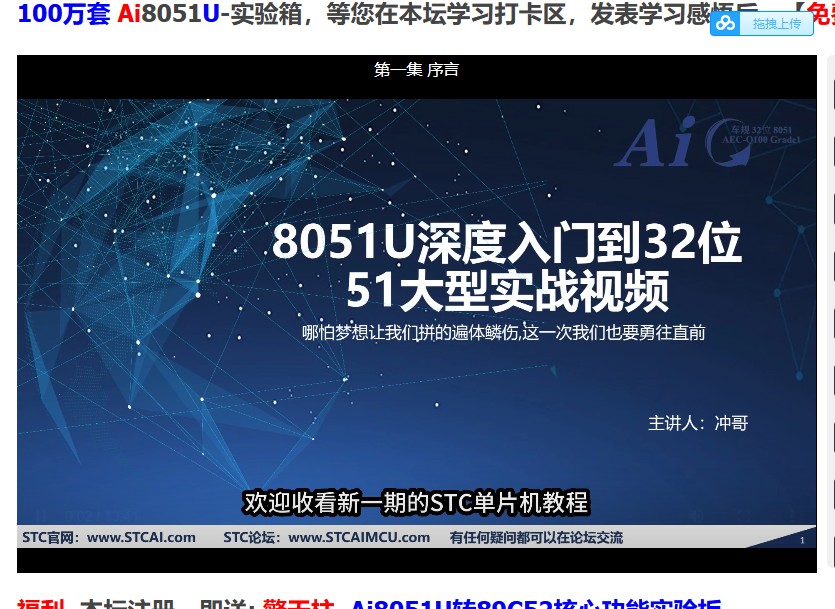

  从操控传统8位51单片机到深入学习AI8051，这段技术探索之旅不仅是一次开发能力的升级，更让我真切感受到国产芯片在性能与生态上的跨越式发展。这款承载着国芯智慧的芯片，用“兼容传承”与“性能突破”的双重特质，彻底改变了我对国产嵌入式芯片的认知。
AI8051最打动我的，是它对开发者的“友好传承”。作为长期使用STC15、STC89系列的工控开发者，我曾担忧新芯片会带来陡峭的学习曲线，但实际接触后发现，它在指令集与管脚排布上与经典8051高度兼容，甚至能直接适配89C52RC这类经典型号的硬件设计。这种兼容性绝非简单复制，而是在保留开发习惯的基础上实现了质的飞跃——当我将之前开发的MODBUS RTU模块代码迁移至AI8051时，不仅无需大规模修改，更惊喜地发现芯片的34K SRAM彻底解决了传统8位机内存不足的痛点，让复杂PLC逻辑控制的实现成为可能。这种“零门槛过渡、高性能升级”的设计，恰恰体现了国产芯片对开发者需求的深刻洞察。
如果说兼容性是AI8051的“温度”，那么性能突破就是它的“筋骨”。基于RISC-V架构的核心带来了120MHz主频，配合TFPU浮点运算单元与硬件三角函数运算器，让这款芯片在数据处理上展现出远超同级别产品的实力——从前需要借助上位机完成的频谱分析，如今仅靠芯片自身就能实现，而高精度PWM与DMA的协同工作，更让千级点阵灯控制、高速数据传输等复杂场景变得游刃有余。更令人惊喜的是它的“性价比魔法”：在实现算力跃升的同时，成本反而低于传统高性能单片机，这种“性能向上、成本向下”的突破，正是国产芯片核心竞争力的最佳证明。
开发过程中的细节，更让我看到国产芯片生态建设的用心。完善的SDK开发包支持Keil、IAR等主流工具链，USB不停电下载功能解决了传统开发中反复断电的繁琐，官方论坛上详尽的教学视频与及时的技术支持，让我在遇到寄存器配置、中断优先级设置等难点时总能快速找到解决方案。当我用AI8051完成第一个USB-CDC串口通信程序，看到屏幕上“Hello World”稳定打印时，感受到的不仅是开发成功的喜悦，更有对国产芯片生态日趋成熟的信心。
学习AI8051的过程，也是重新理解“国产智造”的过程。它不再是“进口替代”的追随者，而是成为“场景创新”的引领者——在工业控制中保障稳定运行，在智能家居中优化能耗，在物联网终端中提升响应速度，用技术实力适配千行百业的需求。作为开发者，我们既是这种进步的受益者，更应成为推动者，就像那些在论坛上分享心得的同行一样，用实际项目让芯片的潜力充分释放。

jx1***

本坛 注册网友 福利，入坛即送，想学，或可能会用到，不浪费 擎天柱，Ai8051U-LQFP48 转 89C52-DIP40 核心板，配套程序： https://www.stcaimcu.com/forum.p ... id=12839&pid=130776 【新提醒】《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - 字库生成，图片取模，串口绘图，串口助手，虚拟硬件，外部串行Flash编程 国芯技术交流网站 - AI32位8051交流社区 配套程序 展示： AI8051U数据手册： https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf 1000万套 核心功能学习板 等您来申请，论坛网友福利 【免费+包邮 送】擎天柱，1000万套： Ai8051U-LQFP48 转 89C52-DIP40 核心板 只要愿意学或能用上，本坛坛友福利，全部【免费+包邮 送】 教学视频，请参考 Ai8051U 教学视频 《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - TFT彩屏，触摸屏，DMA-i8080/M6800并口自动刷屏，DMA-SPI刷屏，外设直接到外设 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com) Ai8051U-LQFP48，RMB1.9 USB 型 32位 8051，1T 8051，支持32位8051指令集和8位8051指令集 比普通32位机强太多的地方： 1，  Ai8051U有TFPU@120MHz, 算力强, uS级硬件三角函数/浮点运算器； 2，  Ai8051U的抗干扰强；12位ADC全新设计更精准，轨到轨比较器 3，  Ai8051U内置专业级复位电路，彻底省外部复位； 4，  Ai8051U的内部高可靠时钟完全满足串口通信要求，4组高速串口； 5，  Ai8051U有QSPI读Flash，直送i8080/M6800-TFT接口，视频级刷彩屏，C8T6没有； 6，  Ai8051U的PWM支持硬件移相@120MHz，DMA可以外设直接到外设，P2P 7，  Ai8051U是 34K SRAM，64K Flash 8，  Ai8051U是自带硬件USB，1个芯片就能直接USB连接电脑仿真/下载，全球唯一 9，  有PDIP40，LQFP44，LQFP48封装，管脚兼容经典的89C52RC，12C5A60S2 10，当32位8051使用，可以用 Keil C251 编译器，双核兼容设计 11，当8位8051使用，可以用 Keil C51/IAR/SDCC 编译器 Ai8051U-LQFP48，USB 型 32位 8051，RMB1.9含税 ==================================== 擎天柱： Ai8051U-LQFP48 转 89C52-DIP40 核心板 V1.1 20240930 立创EDA开源 SCH / PCB：       下面开源立创EDA文件，安装立创EDA专业版，双击eprj文件就打开了 开源立创EDA文件, LCEDA： AI8051U-LQFP48-89C52RC-DIP40-20240930.eprj (2.15 MB, 下载次数: 3405) SCH： SCH AI8051U-LQFP48-89C52RC-DIP40-20240930.pdf (334.18 KB, 下载次数: 921) PCB： PCB AI8051U-LQFP48-89C52RC-DIP40-20240930.pdf (1.52 MB, 下载次数: 770) Gerber： Gerber-AI8051U-LQFP48-89C52RC-DIP40-20240930.zip (219.39 KB, 下载次数: 689) BOM： BOM-AI8051U-LQFP48-89C52-DIP40-V1.1-20240930.xlsx (11.07 KB, 下载次数: 664) Assembly Drawings： Assembly Drawings-AI8051U-LQFP48-89C52-DIP40-V1.1-20240930.pdf (52.31 KB, 下载次数: 705) 版本更新记录： V1.0 初始版本 V1.1 修改丝印 【免费 + 包邮 送】 送/申样/采购 可上班时间加 如下您对应地区的客服 QQ或微信联系 加STC华南区客服司经理QQ: 2234917869 ;  微信：18012226298  要求 【免费+包邮】 送, 还免费教仿真   加STC华南区客服刘经理QQ: 3398500488 ;  微信：18106296592  要求 【免费+包邮】 送, 还免费教仿真   加STC华南区客服佘经理QQ: 614777595；   微信：18106296591 要求 【免费+包邮】 送, 还免费教仿真 加STC华南区客服曹经理QQ: 1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教仿真 加STC华东区客服聂经理QQ: 2593903262； 微信：18106296598  要求 【免费+包邮】 送, 还免费教仿真 加STC华东区客服吴经理QQ: 1463035472； 微信：19952583954  要求 【免费+包邮】 送, 还免费教仿真 加STC西北区客服孙经理QQ: 1347154513 ;  微信：18106296593  要求 【免费+包邮】 送, 还免费教仿真 加STC华北区客服杨经理QQ: 1638975601 ;  微信：19952583876  要求 【免费+包邮】 送, 还免费教仿真 加STC华中区客服唐经理QQ：2571301708 ; 微信：18106296589 要求 【免费+包邮】 送, 还免费教仿真 加STC东北区客服李经理QQ: 1017142298 ;  微信：19952583534  要求 【免费+包邮】 送, 还免费教仿真 加STC西南区客服曹经理QQ: 3897745450 ;  微信：18012226281 要求 【免费+包邮】 送, 还免费教仿真 加STC西南区客服吴经理QQ: 1463035472 ;  微信：19952583954 要求 【免费+包邮】 送, 还免费教仿真 工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外） 【免费 + 包邮 送】 送/申样/采购传统电话热线：0513-55012928，0513-89896509，0513-55012929 2025/4/15， 统一安排【免费 + 包邮 送】服务人员 https://www.stcaimcu.com/forum.p ... 11902&extra=&page=1 《8051U深度入门到32位51大型实战教学视频》 发表学习心得 七集 以上，赠送 超级强大的 Ai8051U实验箱，并保证会持续到15集课程以后 可做：USB声卡，各种USB教学设备，音频播放器，示波器，FFT频谱分析仪, AI手写计算器 100万套 Ai8051U-实验箱，等您在本坛学习打卡区，发表学习感悟后，【免费 + 包邮 送】 配套 教学 视频： 《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - TFT彩屏，触摸屏，DMA-i8080/M6800并口自动刷屏，DMA-SPI刷屏，外设直接到外设 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)


芯***

发帖内容请重新排版感谢配合

芯***

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

芯S***

请不要重复开贴，后续打卡内容在此帖不同楼层回复，谢谢

jx1***

jx1*** 发表于 2025-11-7 14:14

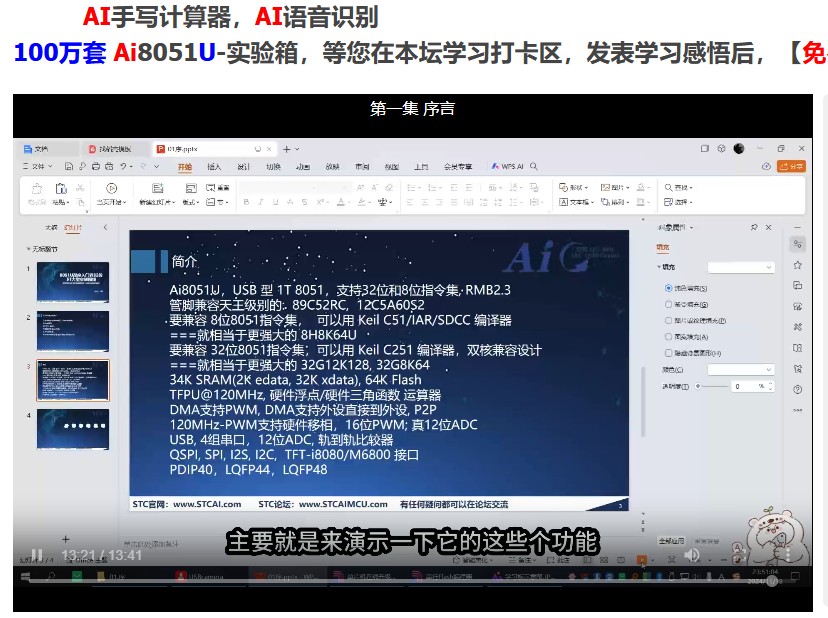

第二集  产品的硬件介绍.AI8051U 是国芯推出的 32 位 8051 架构车规级 MCU，兼容传统 8051 指令集，同时在性能、存储、外设等硬件方面做了大幅升级，适配工业控制、汽车电子等多场景，以下是其核心硬件信息的详细介绍：

• 核心架构与性能
  • 架构与效率：采用 32 位 8051 架构及单时钟（1T）设计，相同频率下速度约为传统 8051 的 70 倍。作为车规级 AEC - Q100 Grade1 产品，工作温度范围覆盖 - 40℃到 + 125℃，具备宽电压、高可靠、低功耗特性，还有强抗静电与抗干扰能力，且支持超级加密，保障程序安全。
  • 运算单元：集成 TFPU@120MHz 硬件浮点和三角函数运算器，搭配 32 位硬件乘除单元 MDU32，可支持 32 位乘 32 位、32 位除 32 位运算，大幅提升数学运算与复杂算法的处理速度，适配数字信号处理等算力需求高的场景。同时拥有 268 条指令，涵盖 32 位加减法、16 位乘除法指令，运算功能全面。

• 存储与时钟系统
  • 存储配置：配备 34K SRAM（含 2K edata 和 32K xdata），满足程序运行时的数据缓存需求；内置 64K Flash 用于程序存储，且支持 bank coding 技术优化存储效率。堆栈理论深度可达 64K，实际深度取决于 edata 大小，能适配复杂程序的运行需求。
  • 时钟配置：内部集成高精度 R/C 时钟，常温下精度达 ±0.3%，提供 4 种时钟源，包括内部高精度 IRC 时钟（可 ISP 编程调频率）、内部 32KHz 低速 IRC、外部晶振 / 时钟信号以及内部 PLL 输出时钟。时钟可经 8bit 分频器供 CPU 和外设使用，还集成高可靠复位电路，ISP 编程时有 4 级复位门槛电压可选，可省掉外部晶振与复位电路。

• 外设接口
  • 数字外设接口：包含 4 组串口、6 个定时器，还有 2 组用于三相电机控制的 16 位高级 PWM 定时器；同时支持 QSPI、SPI、I2C、I2S 等常用通信接口，以及 USB 接口，部分封装版本还支持 USB 下载、烧录与仿真。其中 LQFP48 封装版本的核心板可引出 38 个可用引脚，满足多设备连接需求。
  • 模拟外设接口：搭载真 12 位超高速 ADC 和比较器，能精准采集模拟信号，适配传感器数据采集等场景，可满足工业控制、智能硬件中对模拟信号处理的多样化需求。
  • 显示与拓展接口：支持 TFT - i8080/M6800 接口，适配 TFT 彩屏、OLED 显示屏等外设，方便搭建人机交互界面。此外 DMA 支持 PWM 以及外设到外设的数据传输，120MHz 的 PWM 还支持硬件移相和 16 位输出，可驱动多达 1000 颗 WS2812 彩灯等设备。

• 低功耗与供电设计
  • 低功耗模式：提供 IDLE 和 STOP 两种低功耗模式。IDLE 模式下 CPU 停钟但外设正常工作，6MHz 频率时功耗约 1.3mA；STOP 模式主时钟停振，CPU 与所有外设停止工作，功耗可降至 1uA 以下，适配低功耗设备场景。
  • 供电适配：部分基于该芯片的核心板（如钥匙扣核心板）采用 AMS1117 稳压芯片提供 3.3V 电压，还可通过跳线帽选择 5V 或 3.3V 工作模式，兼容不同外设的供电需求，同时支持 MicroUSB 供电与下载，使用便捷。




jx1***

jx1*** 发表于 2025-11-14 22:59
第二集  产品的硬件介绍.AI8051U 是国芯推出的 32 位 8051 架构车规级 MCU，兼容传统 8051 指令集，同时 ...

第三集，点亮一颗LED灯珠；在8051单片机的学习旅程中，“点亮一颗LED灯珠”看似是最基础的入门实验，却像一把钥匙，为我打开了从理论走向实践的大门。当那枚小小的红色灯珠第一次稳定亮起时，屏幕上的代码与硬件电路产生了真实的呼应，这种“从无到有”的成就感，让我对单片机开发有了更鲜活、深刻的认知。以下是我在这次实践中的完整感悟。一、实验前的“理论筑基”：不打无准备之仗在动手接线前，我并未急于触碰硬件，而是先回归理论知识，明确实验的核心逻辑。这次实验的本质，是通过8051单片机的I/O口输出高低电平，控制LED灯珠的导通与截止——这需要理清两个关键知识点：一是LED灯珠的单向导电性，二是8051单片机I/O口的工作原理。
LED灯珠只有在正向偏置时才会发光，因此必须确保电流从正极流入、负极流出，这意味着电路设计中需要精准区分灯珠的正负极，并配合限流电阻（我选用了220Ω电阻，避免电流过大烧毁灯珠或单片机引脚）。而8051单片机的P1口作为准双向I/O口，无需外接上拉电阻即可输出高低电平，当我们通过代码将对应引脚置为低电平时，电流便能从电源经电阻、LED灯珠流向单片机引脚，形成闭合回路，灯珠随之点亮。这种“理论先行”的准备，让我在后续操作中始终思路清晰，避免了因逻辑模糊导致的错误。
二、实践中的“细节博弈”：每一步都藏着学问理论落地为实践时，细节的把控直接决定了实验的成败。这次实践我分为“硬件接线”和“软件编程”两个核心环节，每个环节都让我收获颇丰。
在硬件接线环节，我最初犯了一个“想当然”的错误：将LED灯珠的负极直接接在了单片机的P1.0引脚，正极经电阻接5V电源后，通电却发现灯珠毫无反应。反复检查后才发现，我误将单片机开发板上的“地”与引脚混淆，导致电路未形成闭合回路。修正接线——将灯珠负极接开发板GND，正极经电阻接P1.0引脚，再通过代码将P1.0置低电平时，灯珠终于亮起。这让我深刻体会到，单片机开发是“硬件为基、软件为魂”的结合体，硬件接线的精准度直接决定了软件代码能否发挥作用，哪怕是一个引脚的误接，都可能导致整个实验失败。
软件编程环节则让我对“代码控制硬件”有了直观理解。本次实验的代码核心并不复杂，主要分为三步：一是定义P1.0引脚为输出端（8051单片机P1口默认即可作为输出，无需额外配置特殊功能寄存器）；二是通过位操作将P1.0引脚置为低电平（如“sbit LED=P1^0; LED=0;”）；三是添加死循环防止程序跑飞（如“while(1);”）。但最初编写代码时，我忽略了“头文件包含”的重要性，未添加“#include <reg52.h>”，导致编译器无法识别P1口的定义，程序报错。这个小问题提醒我，单片机编程的规范性至关重要，每一个语法细节、每一个头文件的引用，都是代码与硬件“对话”的基础。
三、问题解决的“思维升级”：从“试错”到“溯源”实验中遇到的两次问题，让我逐渐摆脱了“盲目试错”的思维，学会了“溯源排查”的方法。当灯珠不亮时，我不再是随意改动接线或代码，而是按照“电源→电路→代码”的逻辑逐步排查：首先用万用表检测电源是否正常输出5V电压，排除供电问题；接着检查接线是否符合“正极→电阻→引脚→地”的回路逻辑，确认LED正负极和电阻连接无误；最后查看代码是否存在语法错误、引脚定义是否正确，通过编译器的报错信息定位问题。
这种排查逻辑不仅适用于本次实验，更成为我后续单片机开发的“通用方法论”。我意识到，单片机问题的解决往往不是靠运气，而是靠对“硬件电路原理”和“软件执行逻辑”的双重理解——只有清楚代码的每一行指令会让硬件产生怎样的动作，才能精准定位问题所在。
四、实验后的“认知升华”：点亮的不只是灯珠，更是思维当LED灯珠稳定亮起的那一刻，我感受到的不仅是实验成功的喜悦，更是对单片机开发本质的领悟。这颗小小的灯珠，是单片机“数字信号控制模拟电路”的具象化体现：代码中的“0”和“1”，通过单片机的硬件电路转化为实际的电流信号，最终转化为肉眼可见的光。这种“虚拟指令→物理现象”的转化过程，让我不再将单片机视为抽象的芯片，而是将其理解为“连接数字世界与物理世界的桥梁”。
同时，这次实验也让我明白，单片机学习没有“捷径”，基础实验的价值正在于“打磨细节、建立逻辑”。点亮LED灯珠的代码虽然简单，但其中包含的I/O口控制、位操作、电路回路设计等知识，都是后续学习中断、定时器、串口通信等复杂功能的基础。只有把这些“小实验”做扎实，把每一个细节都弄明白，才能在后续的复杂开发中站稳脚跟。

jx1***

第四集，不间断电源下载。
近期完成了基于8051单片机的不间断电源（UPS）项目学习与实践，从原理图解读到程序烧录调试，每一个环节都让我对嵌入式开发与电源管理技术有了更深刻的认知。这段经历不仅夯实了我的8051内核知识，更让我体会到理论与实践结合的重要性，现将学习中的收获与感悟总结如下。
一、理论筑基：从核心原理到系统架构
在项目启动前，我曾误以为UPS仅是简单的"电池备用"装置，通过系统学习才明晰其智能化核心在于单片机的精准控制。8051系列单片机作为主控核心，其低成本、强稳定性的特性在此类嵌入式场景中展现得淋漓尽致——以AT89C2051为例，内置的2KB ROM与128字节RAM足以承载UPS的核心控制逻辑，15个I/O端口则为外设连接提供了充足资源。
UPS系统的架构认知是理论学习的关键突破。我逐步理清了市电检测、充电控制、放电稳压、负载保护四大核心模块的关联：市电正常时，系统通过AC-DC模块供电并经LTC1512等专用芯片为电池组充电；市电中断时，8051单片机触发中断响应，在5ms内切换至锂电池组供电，经LTC3780降压-升压模块输出稳定直流电。这种"检测-判断-执行"的闭环逻辑，让我对嵌入式系统的工作模式有了具象理解。
AD转换与中断机制的学习尤为重要。C8051F320等增强型8051芯片内置的多通道ADC，可实时采集电池电压、充电电流及温度数据，为智能决策提供依据；而通过PCA模块的输入捕捉功能监测市电状态，相较于轮询方式大幅提升了响应速度，这让我深刻认识到"硬件资源合理调用是系统高效运行的前提"。
二、实践攻坚：从代码编写到调试优化
程序开发是本次学习的核心实践环节。我以C语言为主要开发语言，在Keil环境中完成了系统初始化、状态监测、模式切换等核心功能代码的编写。初始化阶段需重点配置端口交叉开关与内部振荡器，确保I/O引脚功能分配合理、时钟基准稳定；状态监测模块则通过电压分压与滤波处理，将电池组电压信号转换为ADC可识别的范围，再经软件校准提升测量精度。
汇编语言的辅助应用让我加深了对8051内核的理解。在编写逆变器控制与中断响应等底层代码时，587字节的inveter.asm汇编程序展现了直接操作硬件寄存器的高效性，通过设置PCA0CPM0寄存器实现输入捕捉功能的代码片段，让我清晰掌握了"软件指令与硬件资源的映射关系"。这种混合编程的体验，使我学会了根据功能需求选择合适的开发语言。

jx1***

jx1*** 发表于 2025-11-16 21:37
第四集，不间断电源下载。
近期完成了基于8051单片机的不间断电源（UPS）项目学习与实践，从原理图解读到程 ...

第五集，c语言基础；
8051 单片机 C 语言基础学习，既让我打通了 “软件逻辑” 与 “硬件控制” 的连接，也深刻体会到嵌入式开发 “精准、高效、落地” 的核心特质。
一、从 “抽象” 到 “具象” 的认知突破

• 之前学 C 语言多是电脑端的逻辑练习，而 8051 的 C 语言直接对接寄存器、I/O 口等硬件资源，让 “变量定义”“函数调用” 有了实际物理意义。
• 比如操控 LED 灯闪烁时，不再是单纯的循环语句，而是要理解 P1 口的配置、高低电平的硬件映射，这种 “写代码即控硬件” 的体验，让抽象的编程知识变得可触摸、可验证。


二、对 “底层逻辑” 的敬畏与理解

• 8051 的资源有限（如 RAM、ROM 容量小），迫使我养成 “精打细算” 的编程习惯，不再随意定义变量、写冗余代码，学会优先考虑内存占用和执行效率。
• 中断系统的学习让我跳出了 “顺序执行” 的思维定式，理解了硬件触发、优先级分配的底层机制，也明白嵌入式开发中 “实时响应” 的关键价值。
• 寄存器操作是基础也是核心，从直接操作寄存器到使用头文件封装函数，既体会到底层控制的灵活性，也感受到封装带来的开发效率提升，理解了 “分层编程” 的初心。


三、实践出真知的深刻体会

• 很多理论看似简单，实际调试时却问题频发：比如忘记初始化端口导致 LED 不亮，中断优先级设置错误导致程序错乱，延时函数计算偏差导致闪烁节奏异常。
• 每一次排查 bug 的过程，都是对硬件原理、语法规则的再巩固。通过接线、烧录、调试的闭环，不仅掌握了代码写法，更培养了 “硬件思维 + 软件逻辑” 的联动思考能力。


四、后续学习的方向与期待

• 基础学习只是起点，8051 的定时器、串口通信、ADC/DAC 等功能还需深入探索，才能应对更复杂的应用场景。
• 未来希望结合实际项目（如智能小车、温湿度监测设备），将基础知识点融会贯通，提升代码的健壮性和实用性，逐步向 “能独立开发嵌入式小系统” 的目标靠近。


这次学习让我明白，8051 单片机 C 语言的核心不是 “学会语法”，而是 “理解硬件与软件的联动逻辑”。它不仅是一门技术，更是一种 “从底层解决问题” 的思维方式，为后续嵌入式开发、物联网等方向的学习打下了扎实的基础。

jx1***

jx1*** 发表于 2025-11-17 15:53
第五集，c语言基础；
8051 单片机 C 语言基础学习，既让我打通了 “软件逻辑” 与 “硬件控制” 的连接， ...

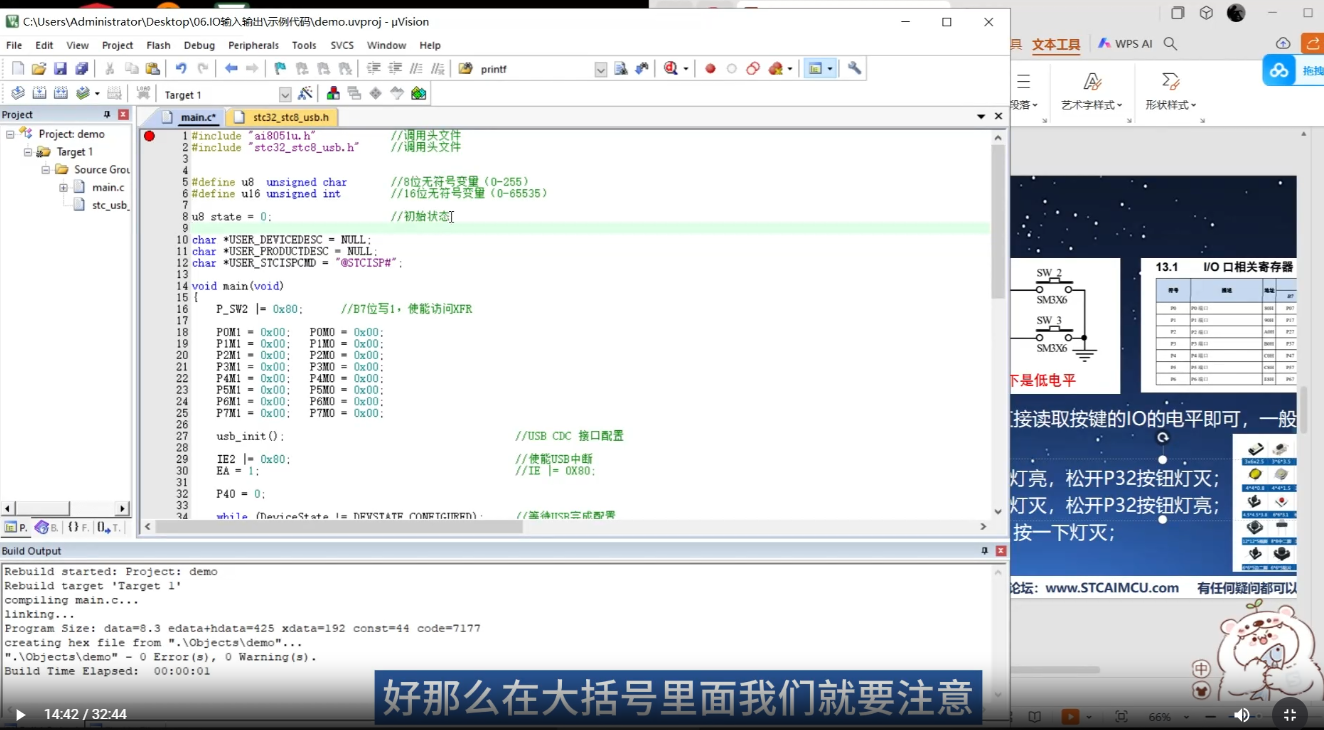

第六集，输入输出引脚

8051 的 I/O 口学习，是从 “抽象代码” 到 “物理世界交互” 的关键一步。这部分内容看似简单（无非是高低电平的控制），但深入实践后才发现，它藏着单片机与外部世界对话的核心逻辑，也让我对 “硬件编程” 有了更具体的认知。
一、I/O 口的 “双重身份”：既简单又复杂8051 的 4 个并行 I/O 口（P0~P3），初学觉得无非是 “输出高电平点亮 LED，读入电平判断按键”，但实际操作中却藏着细节：

• “准双向口” 的特殊性：P1~P3 口内部有上拉电阻，输出高电平时能直接驱动小负载（比如 LED），但输入时必须先写 “1” 到端口，否则可能读错电平 —— 这点曾让我调试按键时卡了很久（明明接线正确，却总读不到低电平，后来才发现忘记先置高）。
• P0 口的 “特殊性”：没有内部上拉电阻，做输出时要外接上拉电阻才能稳定输出高电平；做输入时同样需要先写 “1”，否则引脚会悬空。这种 “差异化设计” 让我明白，硬件细节决定代码写法，不能想当然套用逻辑。


二、从 “控制” 到 “交互”：思维的转变

• 输出：从 “亮灯” 到 “精准控制”：最初写 LED 闪烁，只是简单用P1=0x00;和P1=0xff;切换，但后来尝试流水灯时，才意识到位操作的重要性 —— 用P1 &= ~(1<<i);单独控制某一位，既能避免影响其他引脚，又能让代码更清晰。这种 “精准操控” 的思维，比单纯实现功能更重要。
• 输入：从 “读电平” 到 “抗干扰”：按键检测时，一开始直接读引脚电平，结果总因机械抖动导致误判。后来学会了 “延时消抖”（读两次电平，间隔几毫秒，一致才确认），才明白：I/O 口输入不仅是 “读数据”，还要考虑物理世界的干扰，代码必须 “兼容硬件特性”。


三、“寄存器操作” 是根基，封装是进阶

• 刚开始直接操作寄存器（比如P1 = 0xfe;），能直观感受到 “代码直接控制硬件” 的快感，但项目复杂后，重复写端口定义会很繁琐。后来学着用宏定义（#define LED P1_0）或函数封装（void LED_ON(){ P1 &= ~(1<<0); }），既保留了底层控制的灵活性，又提升了代码可读性 —— 这让我理解了 “分层编程” 的意义：底层操作寄存器，上层调用封装函数，逻辑更清晰。


四、调试中的 “坑” 与成长

• 最难忘的一次是：写按键控制 LED 时，无论怎么按，LED 都没反应。排查了接线、电源，甚至换了芯片，最后发现是把P3口误写成了P2—— 硬件编程里，“引脚号” 和 “代码中的端口名” 必须严格对应，一丝疏忽就会导致功能失效。
• 还有一次，用 P0 口驱动 LED 时忘记接外部上拉电阻，结果 LED 始终微亮（引脚悬空导致电平不稳定），这让我深刻记住了 “硬件电路和代码必须匹配”：软件逻辑再对，硬件不支持也白搭。


总结：I/O 口是 “桥梁”，理解 “硬件特性” 是关键8051 的 I/O 口学习，让我明白：它不仅是代码里的P1或P3，更是单片机与传感器、执行器对话的 “桥梁”。要掌握它，不能只记 “怎么写代码”，更要理解 “引脚的电气特性”（上拉、准双向、驱动能力等），以及 “物理世界的干扰因素”（抖动、噪声等）。
这部分知识看似基础，却是后续学习串口、定时器等功能的前提 —— 毕竟，所有外部数据的输入和输出，最终都要通过 I/O 口来实现。接下来打算结合中断，试试 “按键按下不阻塞主程序” 的设计，进一步挖掘 I/O 口的潜力～
