AI8051U学习手记 | 再次感谢STC免费提供的AI8051U最小系统板和冲哥的优质教程

ta***

一、认识AI8051

最近上STC论坛查资料，突然发现主页有学习AI8051送最小核心板的活动，申请了一张学习精进一下自己。

1.AI8051特点

阅读官方文档可以总结如下特点：

1. 双核兼容架构：支持 8 位与 32 位双指令集。
2. 硬件加速能力：内置 TFPU（三角函数浮点运算器），可快速处理 FFT、语音识别等复杂算法，无需额外 DSP。
3. 丰富存储与外设：集成 34KB SRAM、64KB Flash，支持 ISP/IAP；外设含 12 位 ADC、16 位 PWM、USB 2.0、CAN/LIN 总线等，可直接驱动显示屏、音频设备。
4. 开发便捷性：兼容 Keil C51/C251 ，内置 USB 接口，自身就是仿真器。
5. 可靠性：低功耗，抗干扰能力强，性价比突出，仅1.9元一片，最小系统板8元包邮。

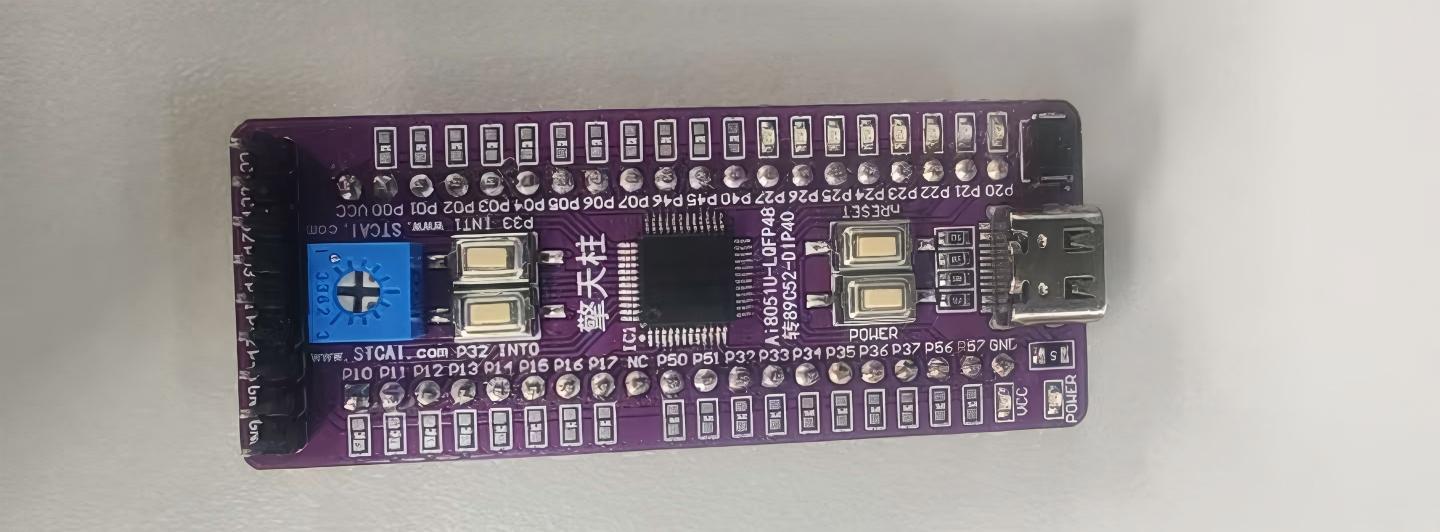

2.AI8051擎天柱最小系统板

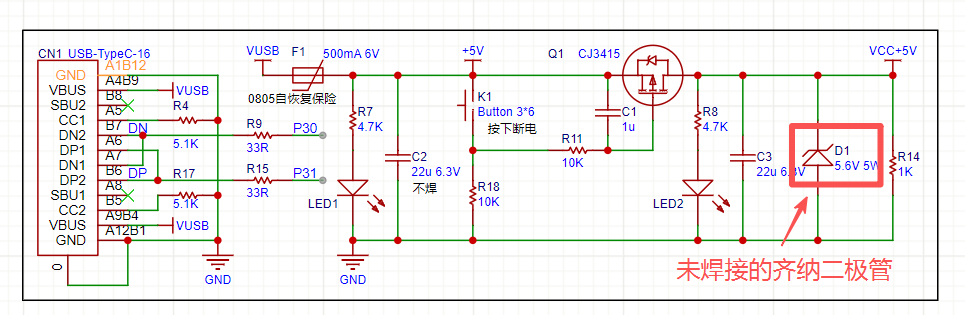

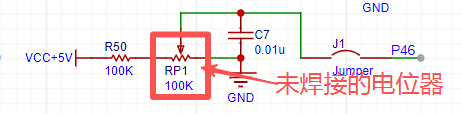

收到的开发板有两处未焊接元器件，虽然测试后发现并没有什么影响，但是本着打破砂锅问到底的精神去看了原理图发现如下：

补焊后效果如下：

ta***

二、环境配置

AI8051的Keil环境配置十分简单，确保Keil MDK,C51,C251正确安装，通过AICude-ISP一键添加型号、头文件、仿真器驱动到Keil即可。

1.下载Keil

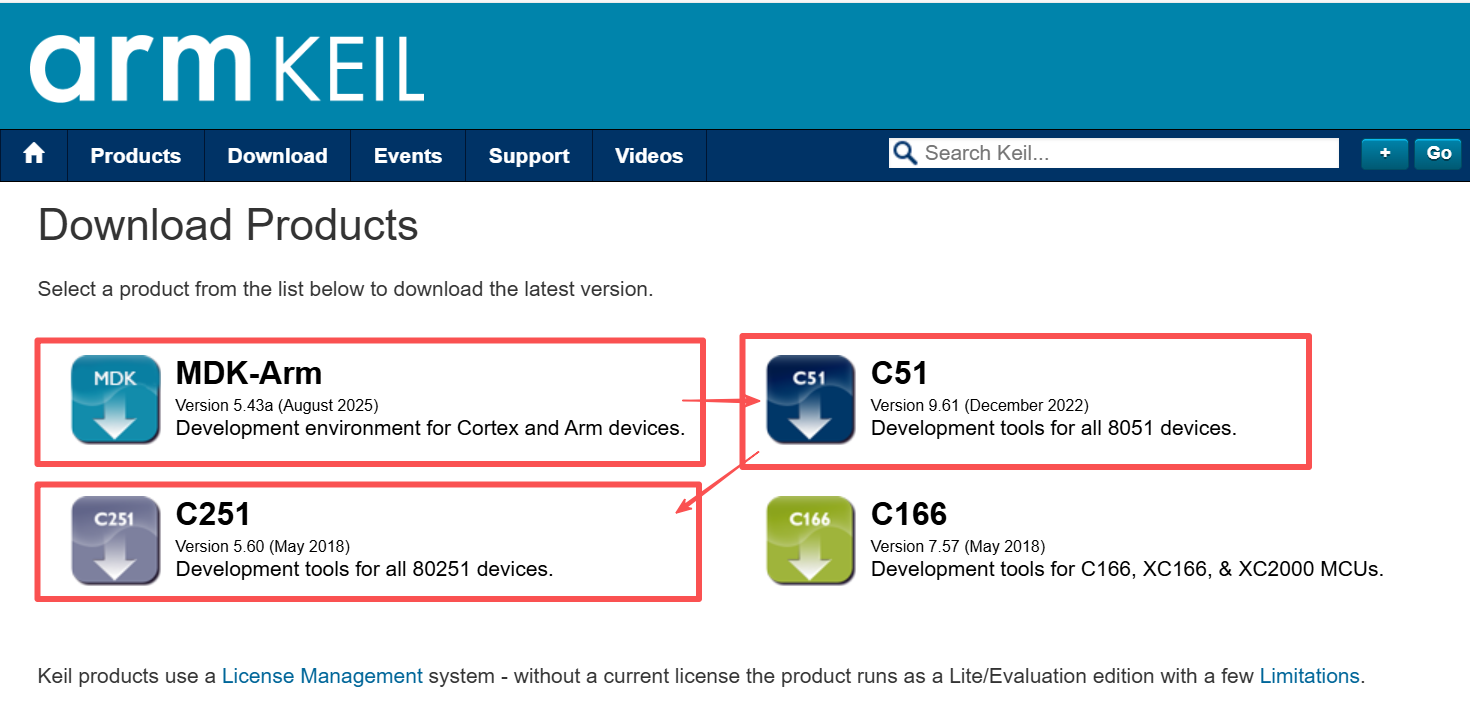

点击Keil Product Downloads进入keil官网下载界面后，逐个点击下载按照指引安装即可。

2.下载AICube-ISP

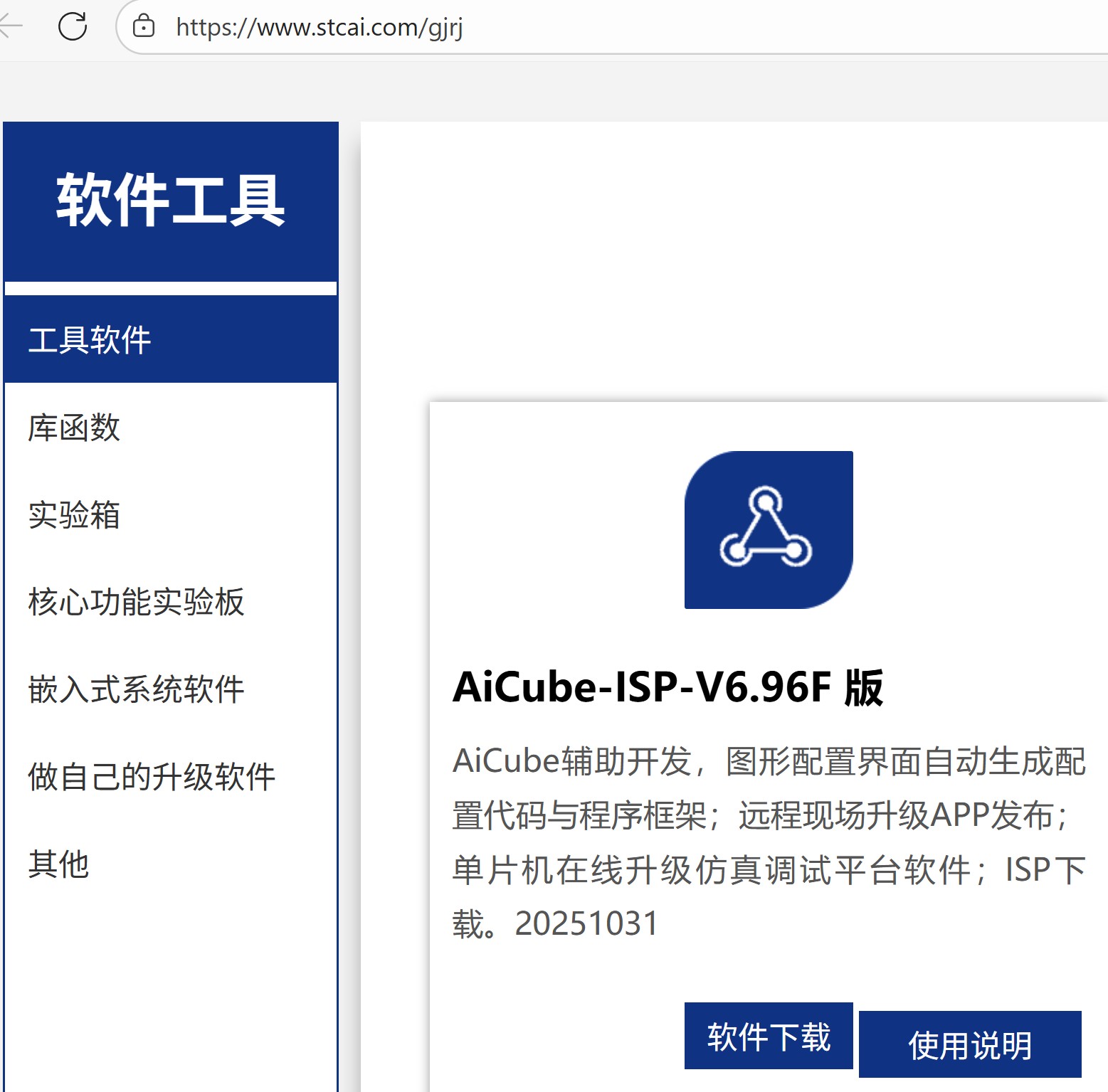

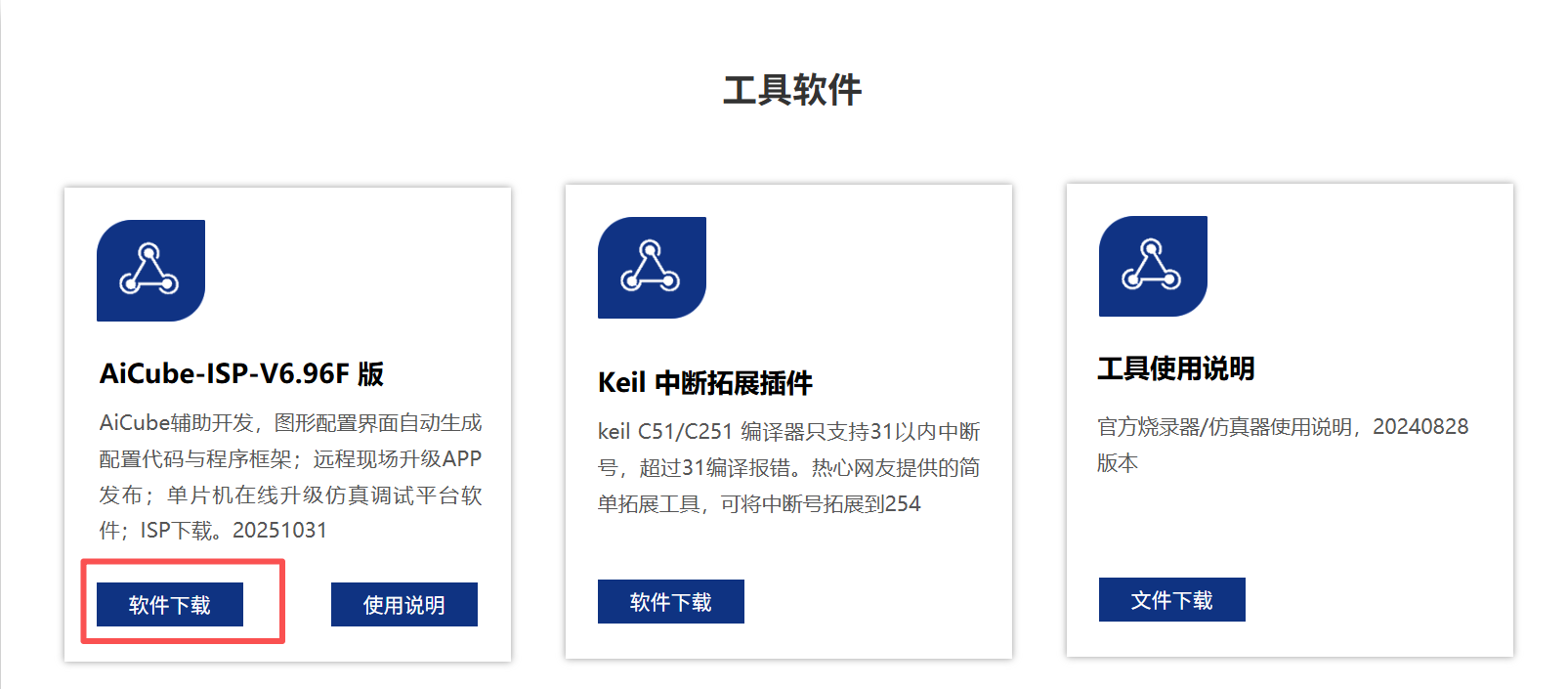

点击深圳国芯人工智能有限公司-工具软件进入STC官网下载界面后，点击下载按照指引安装即可。

3.一键添加型号、头文件、仿真器驱动到Keil

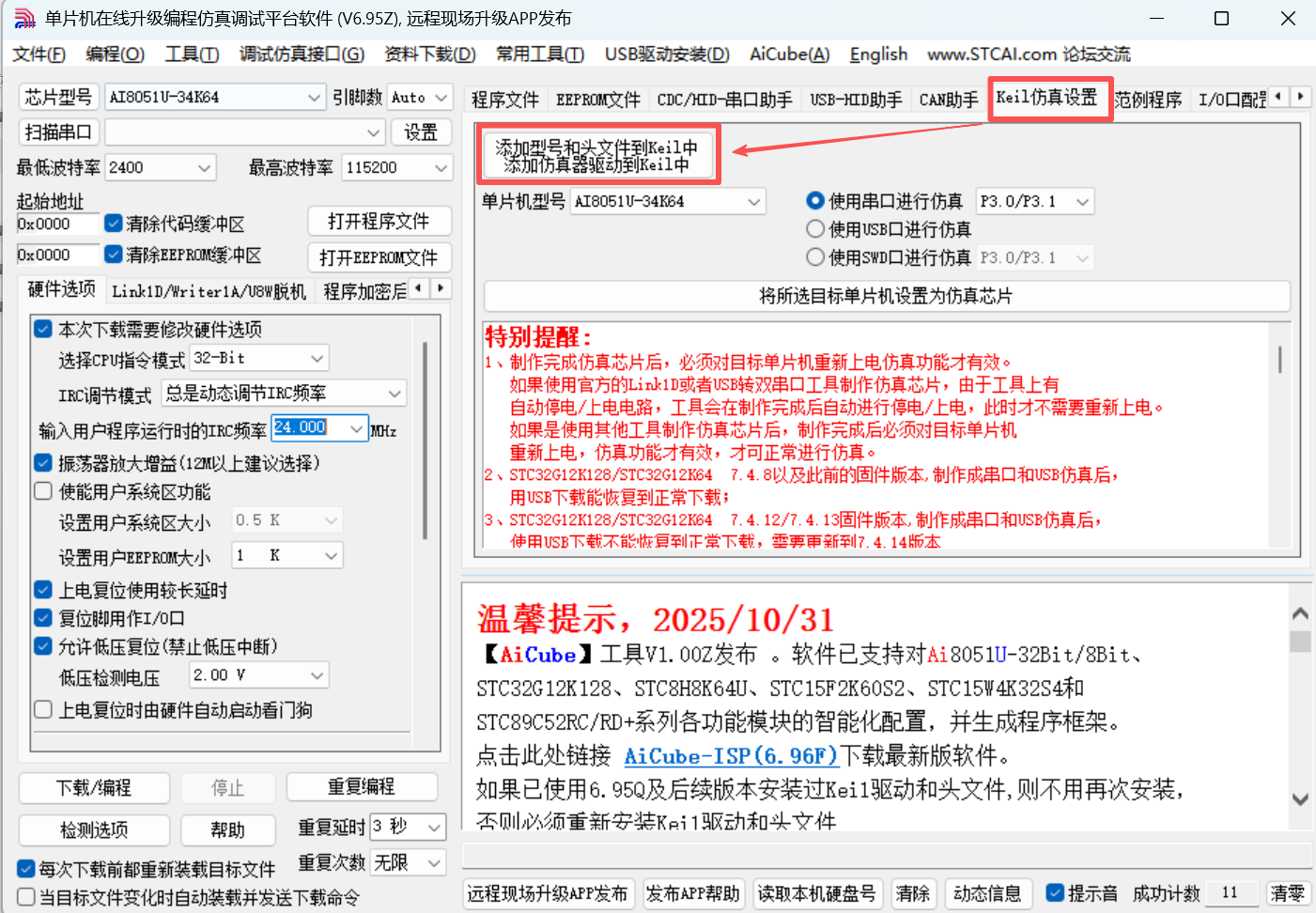

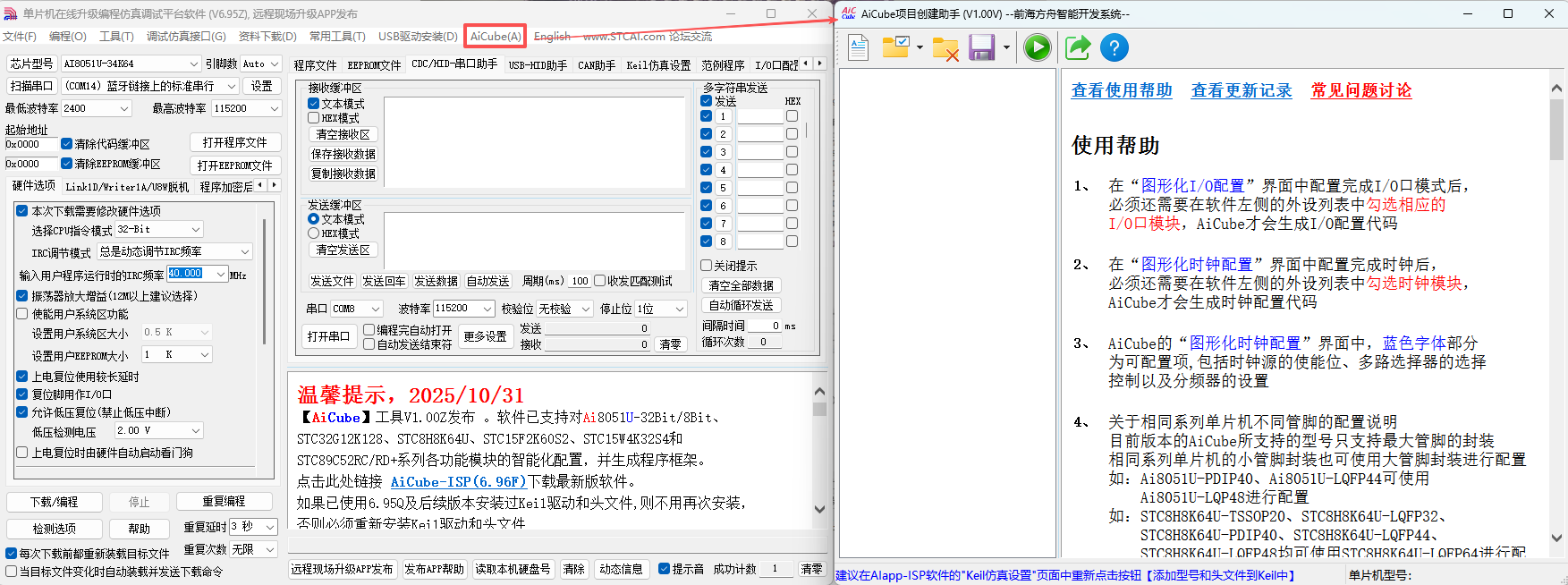

确保Keil安装正确后，确保Keil关闭后，打开AICube-ISP，进入Keil仿真设置一键导入。

引用官方提示：

1、添加前请先关闭Keil软件，请务必先关闭Keil软件，否则会导致添加失败
2、添加MCU选型数据库文件到 Keil安装路径下的UV2(或UV3\或UV4\取决于Keil的版本)目录中
3、安装仿真器的驱动程序到Keil安装路径下的C51\目录中
4、复制8051头文件到Keil安装路径下的C51\INC\STC\目录中
5、复制80251头文件到Keil安装路径下的C251\INC\STC\目录中
6、请确认Keil的安装目录下有C51目录和C251目录。请确认Keil的安装目录下有且仅有UV2、UV3、UV4目录中的一个存在

神***

要 做到 USB不停电下载；

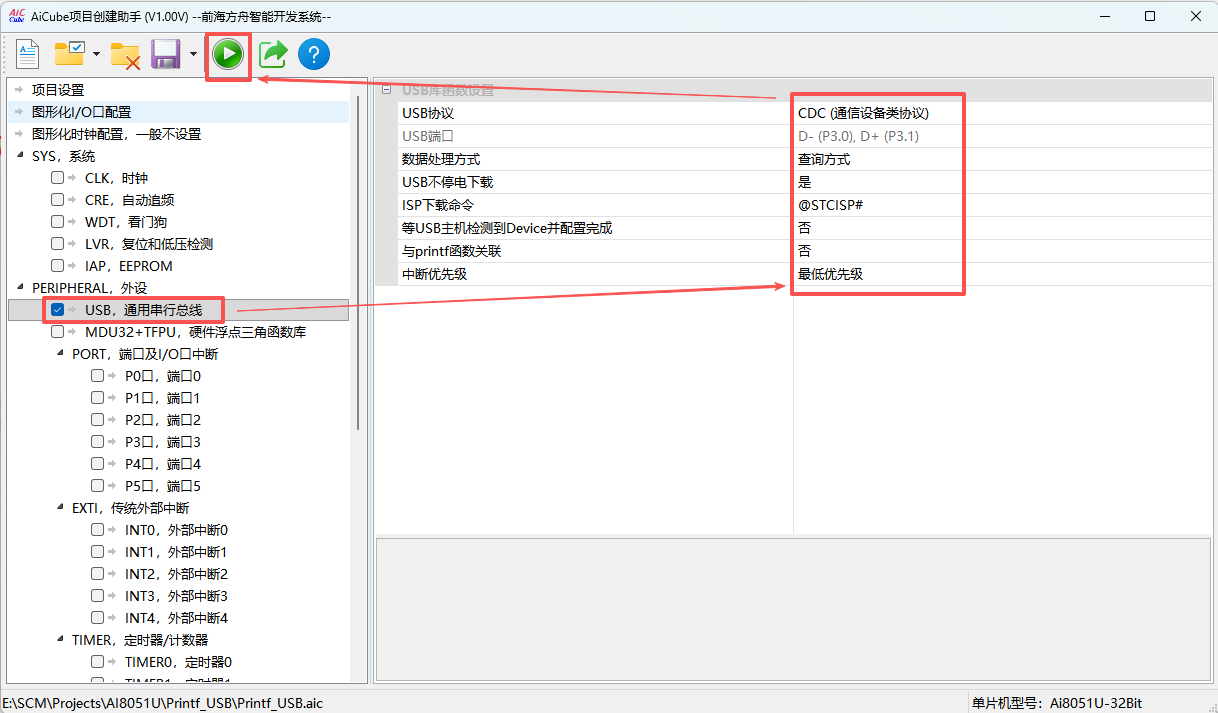

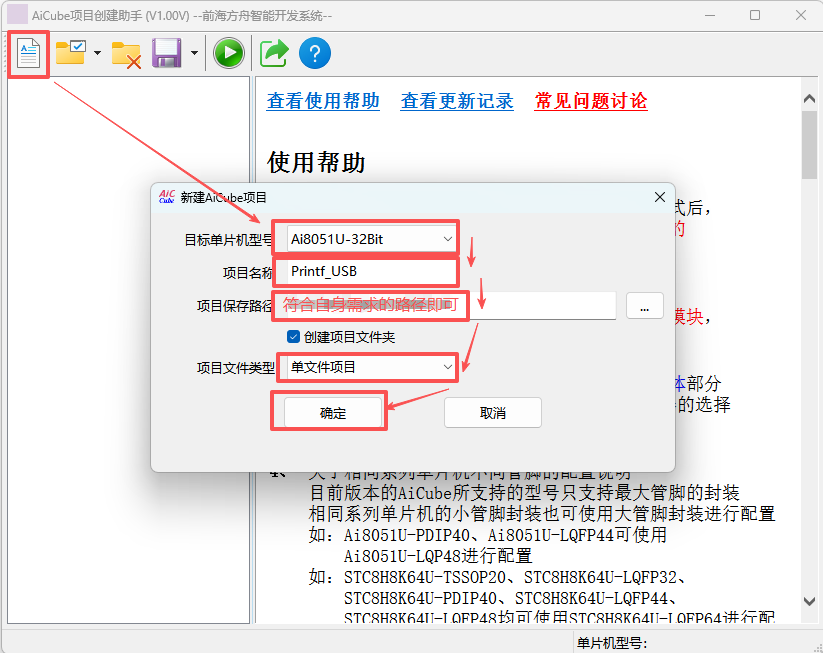

要 尝试 图形化配置外设；

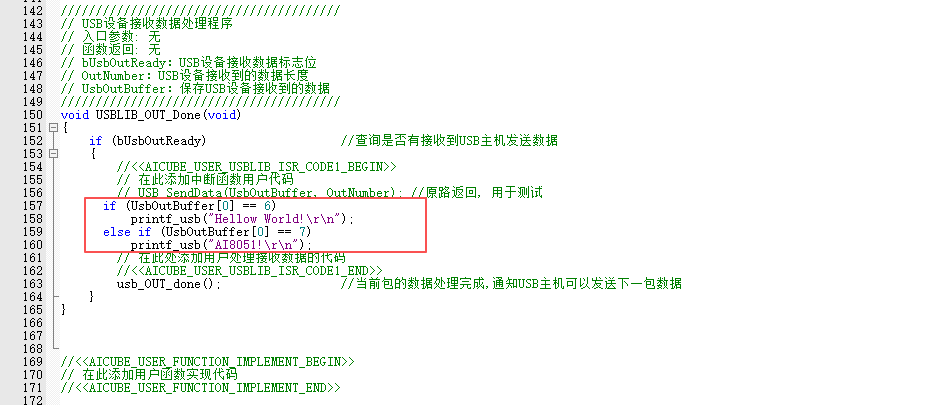

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接
从 www.STCAI.com
下载 最新的 AiCube-ISP-V6.96E 或以上版本软件 ！
下载 最新的 USB库函数，永远用最新的 USB库函数 ！
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !



上面是 小李 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成


上面是 小赵 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成

ta***

三、LED跑马灯

首先感谢管理员大大提供的USB不停电下载与图形化配置外设教程，学习内容将在后续的打卡中体现~

LED跑马灯、闪光灯是许多开发板的第一个例程，既方便学习者学习搭建程序模板，也便于检测开发板好坏。

1.下载例程

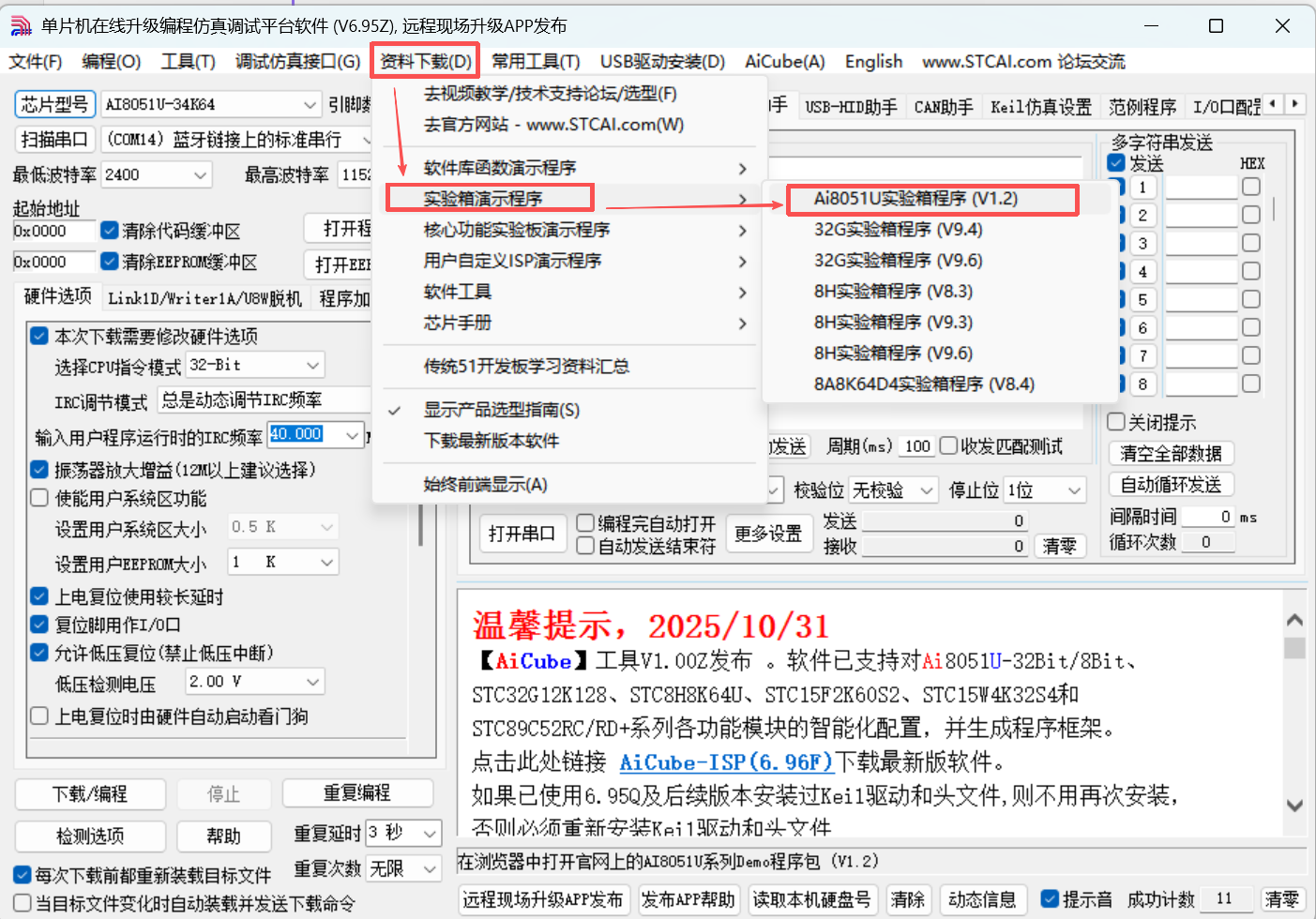

官方的AICube-IDF提供了便捷的资料下载接口，点击跳转浏览器下载即可。

2.打开例程

解压后会获得如下几个文件夹，为充分发挥AI8051的强大性能，直接选择32位例程即可。
![[3.2.1 例程内容.png]]

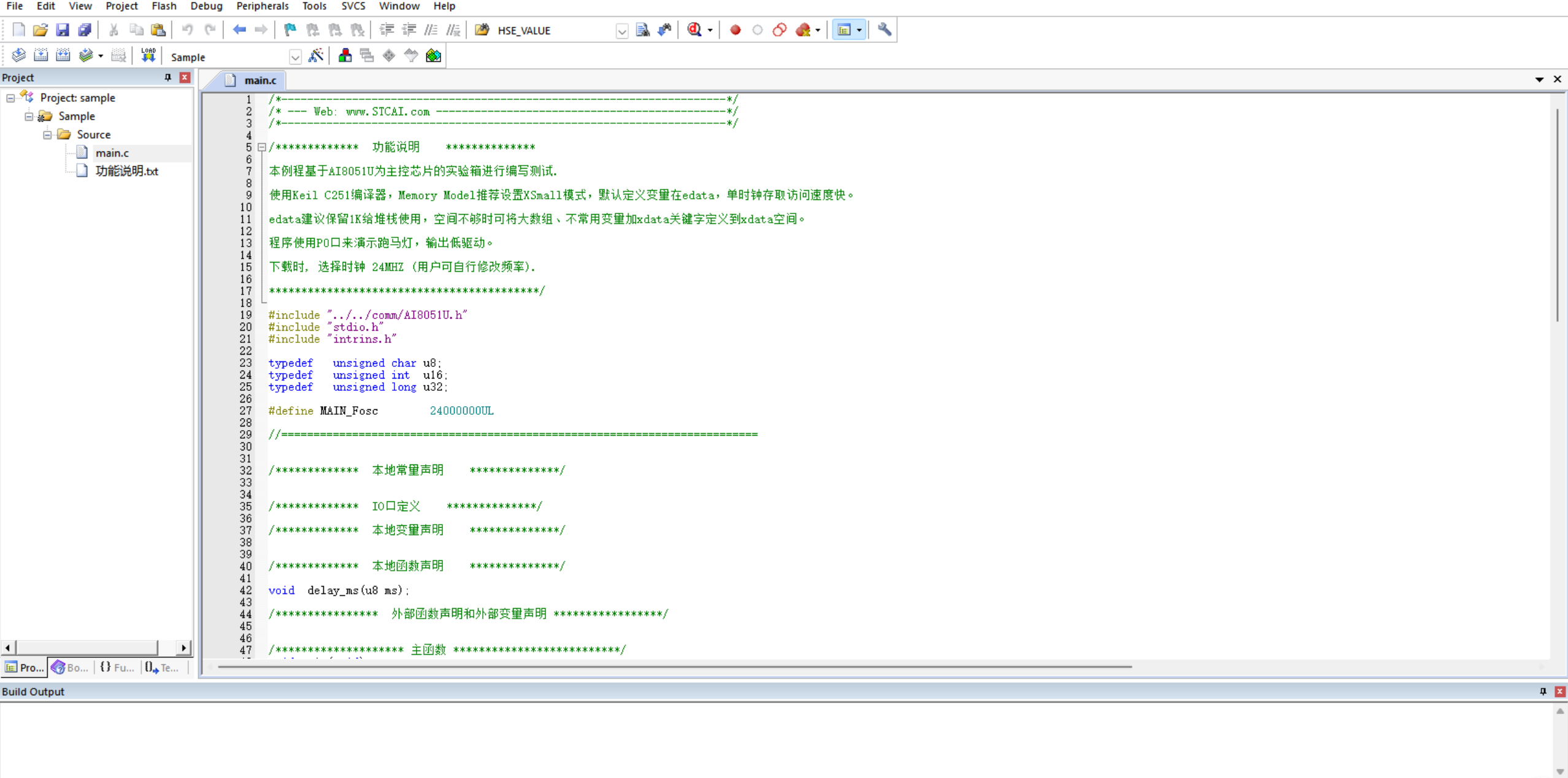

双击打开\AI8051U-DEMO-CODE-V1.2\Ai8051U-32Bit\01-用P0口做跑马灯\C语言\sample.uvproj即可通过Keil查看、修改、编译工程。

3.修改并编译下载例程

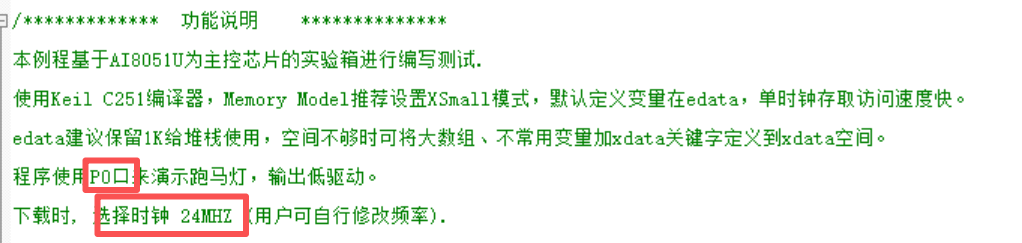

例程中最上部的说明往往格外重要。本例程我们主要可以获取两个信息，例程使用 P0 口驱动LED灯，时钟 24 MHZ。

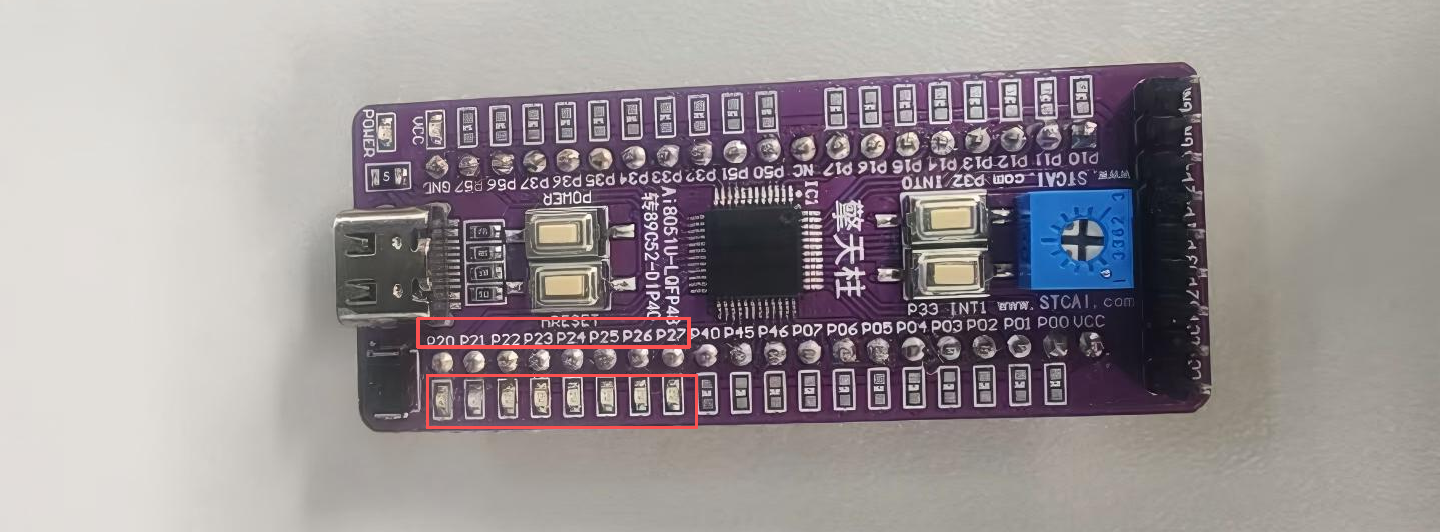

通过观察开发板或原理图可以发现，原厂的LED是焊接在 P20 - P27 上的，这意味着我们实际需要使用的是 P2 口。

因此，我们需要修改程序，当然在 P00-P07 补焊一排LED灯理论上也是可以的。

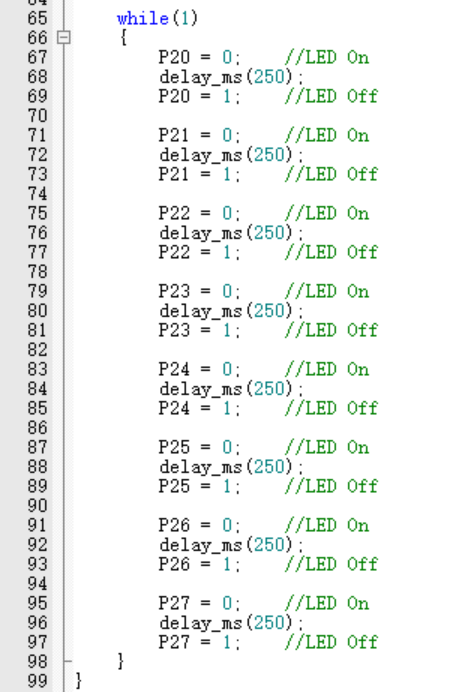

主要修改的地方有这两处。

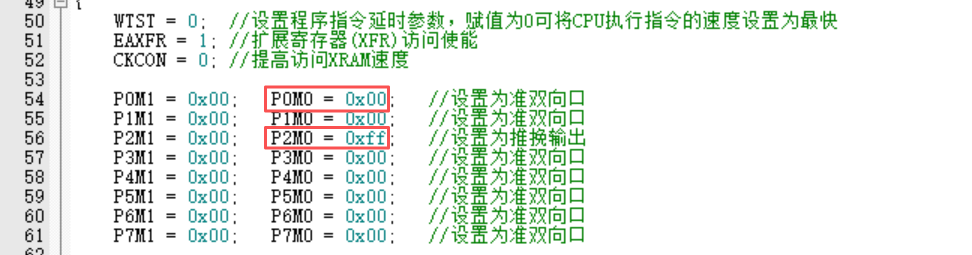

1.修改P2M0为0xff推挽输出，并将P0M0改为0X00准双向口。

2.将驱动LED的端口从 P00-P07 改为 P20-P27

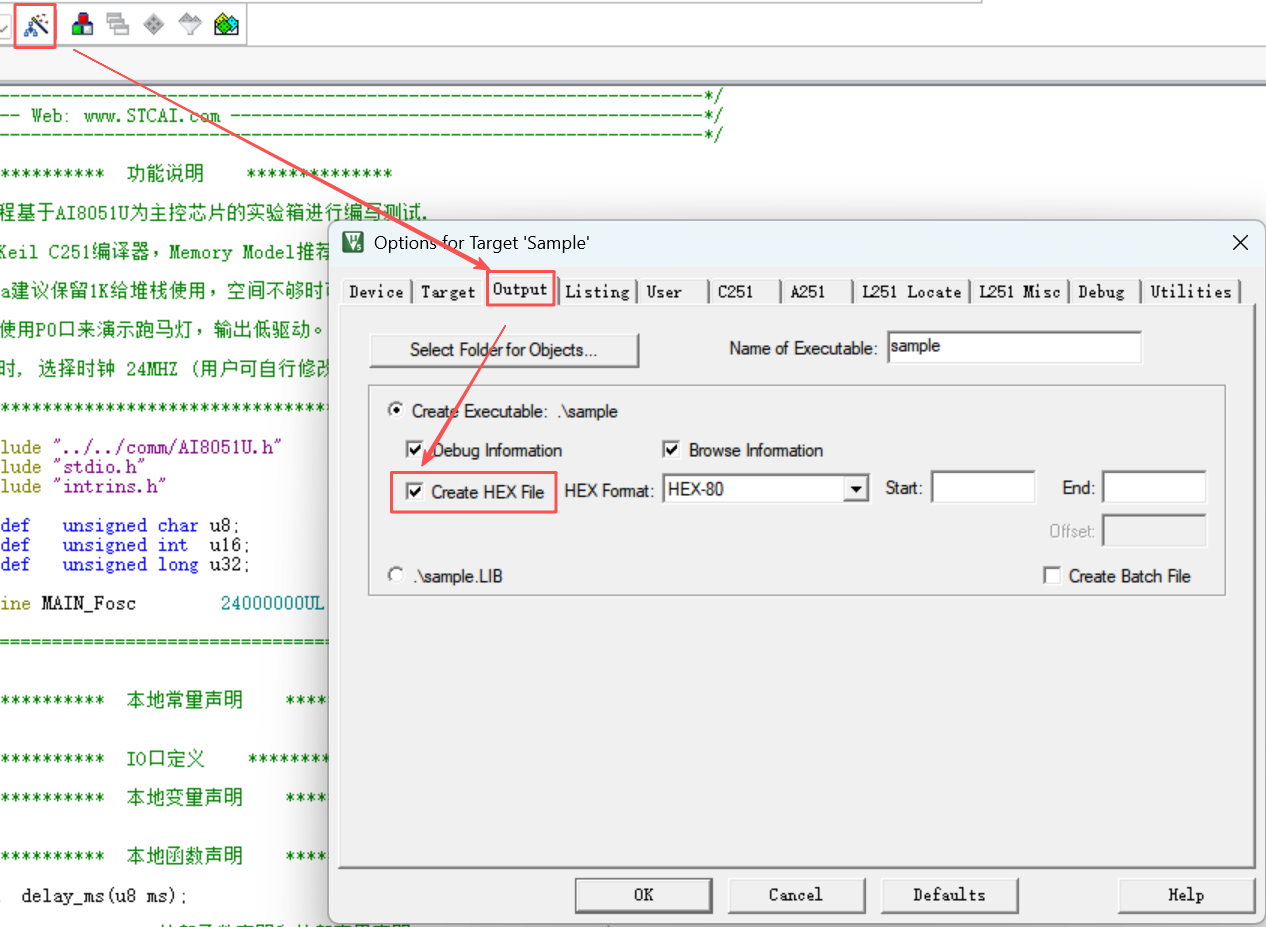

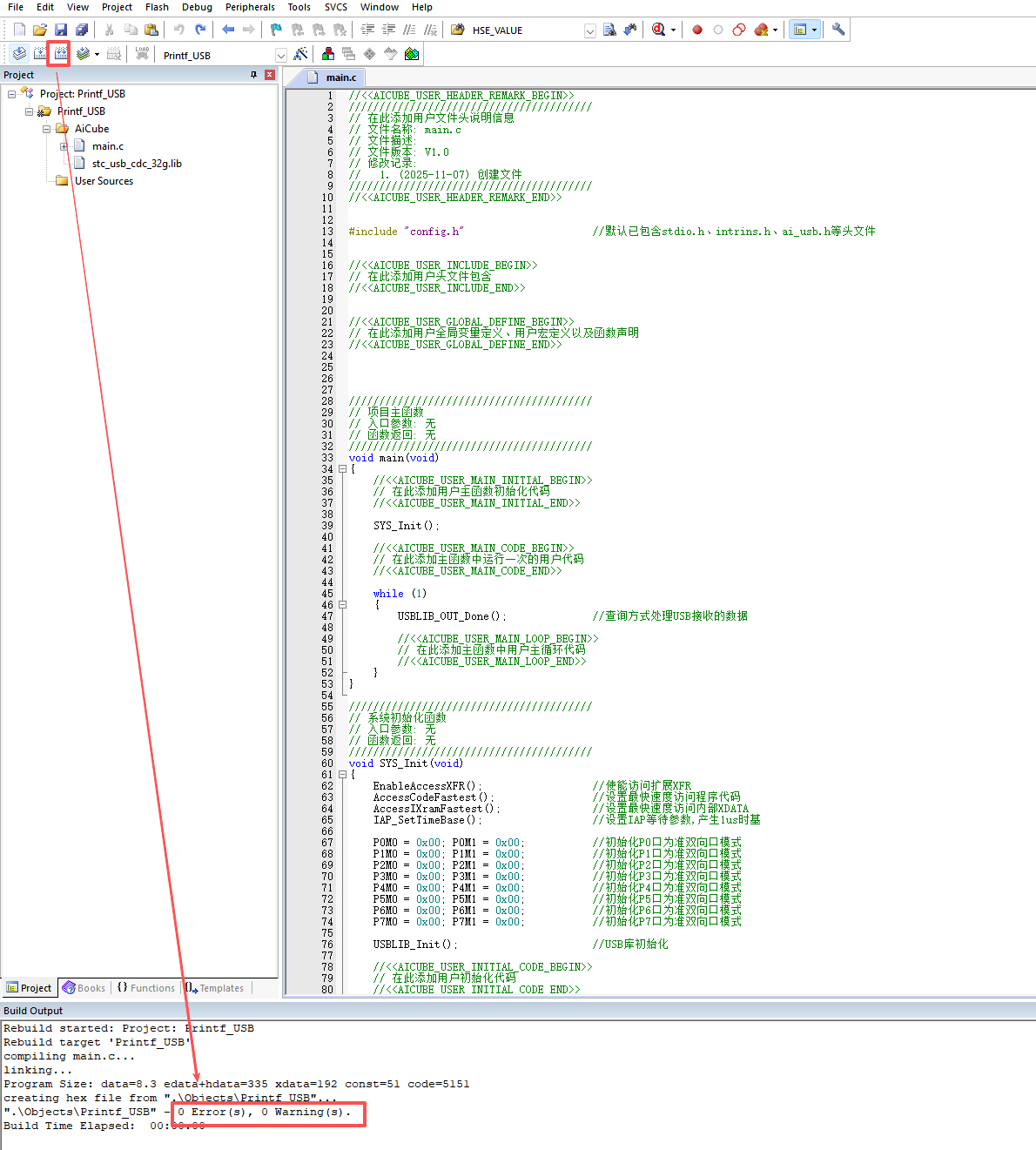

3.确保Keil输出hex文件打开后，点击Rebuild编译。

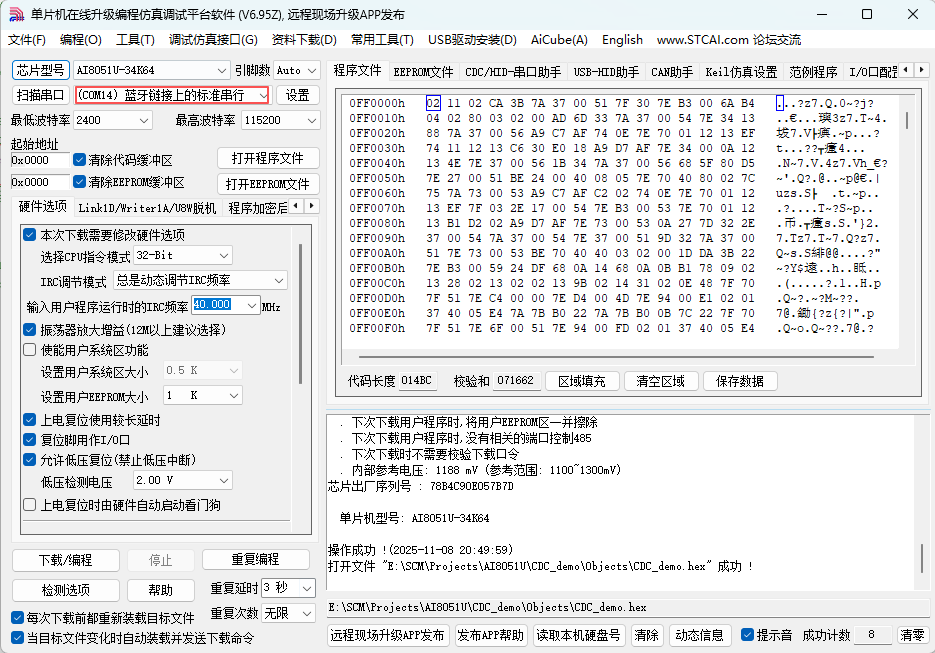

4.使用AICube-ISP烧录程序

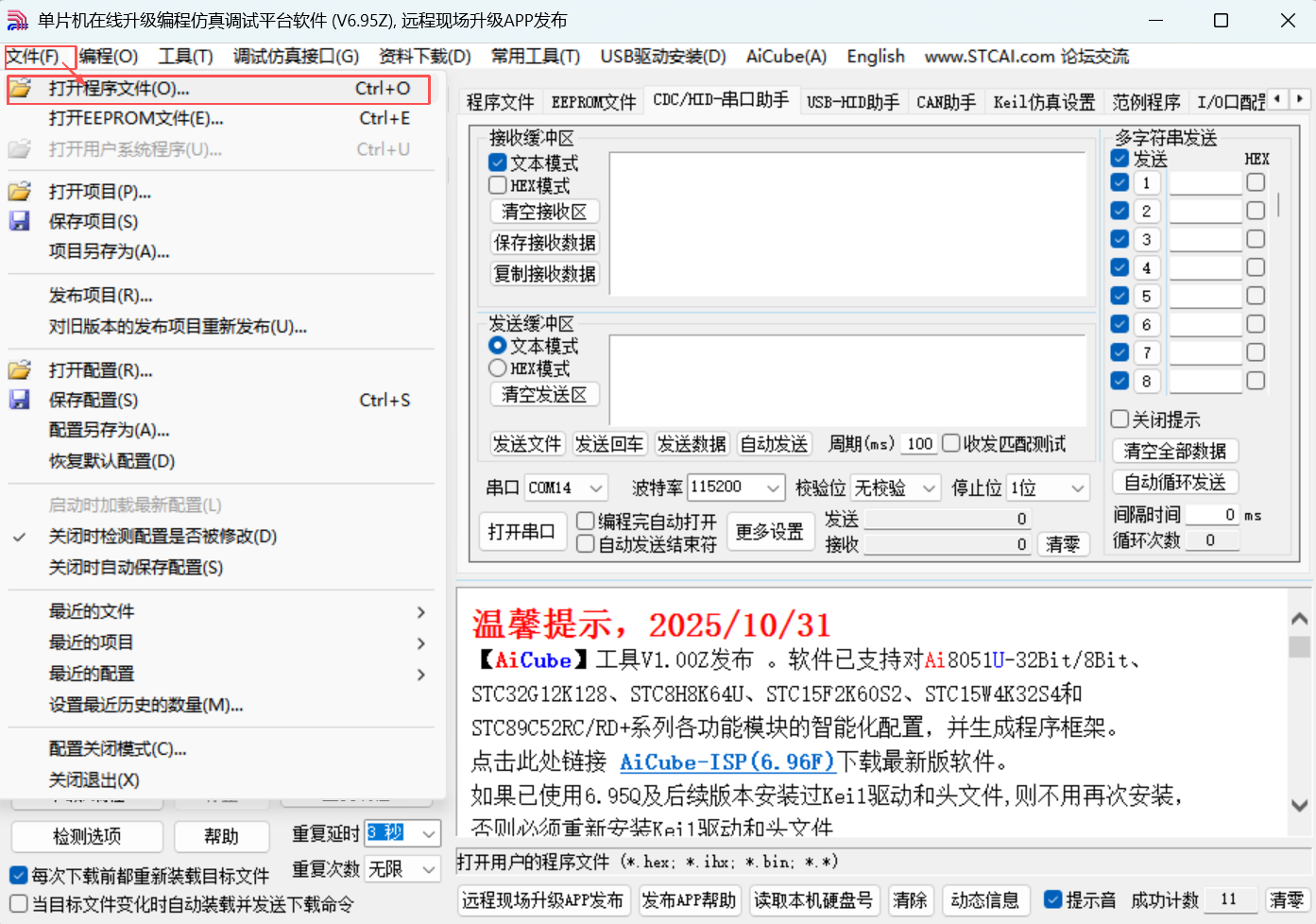

打开编译好的HEX文件

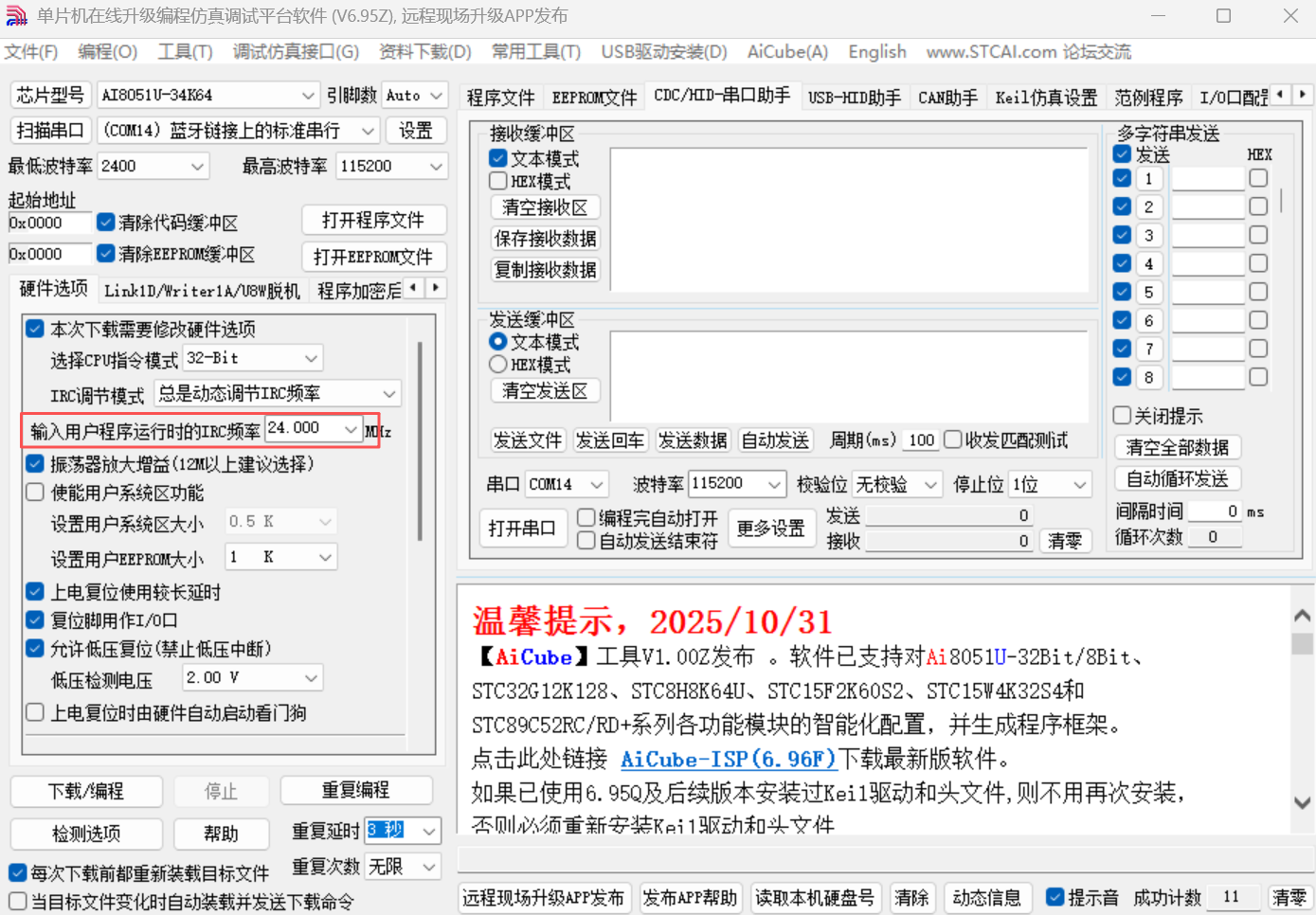

配置时钟为24Mhz

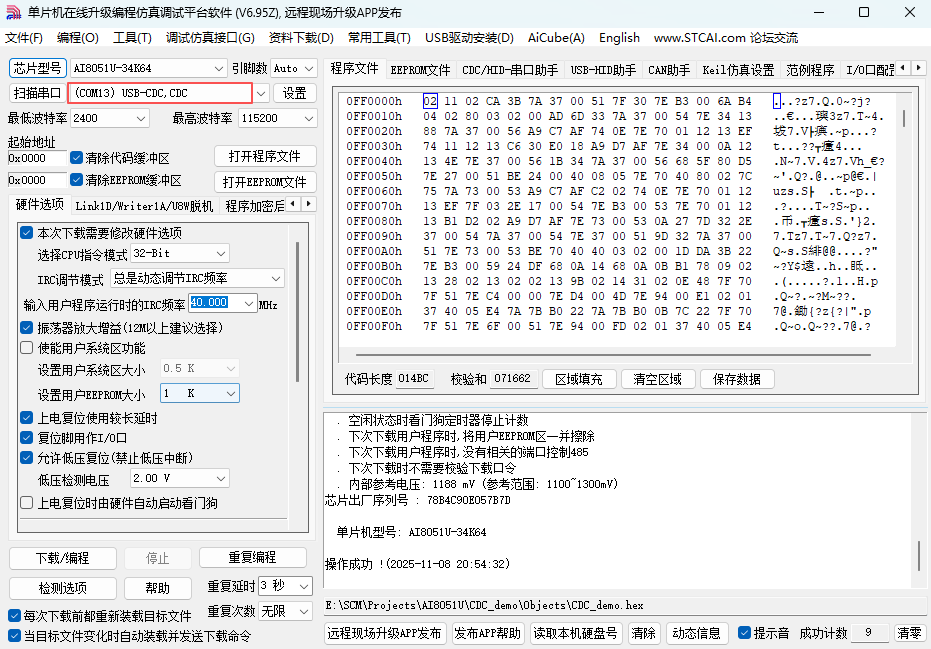

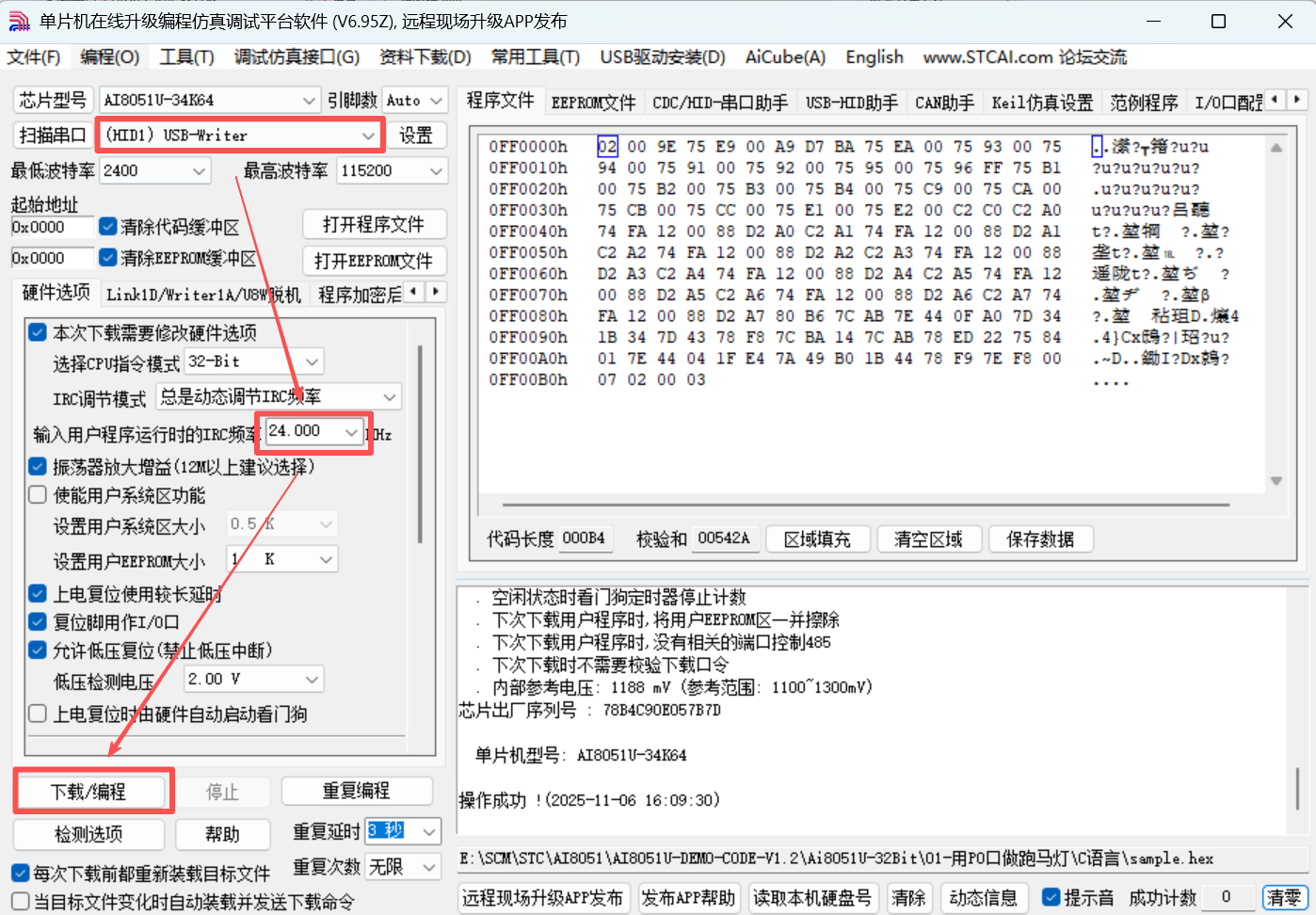

开发板用USB连接电脑后，按住开发板的P32 INTO按键，点击一下POWER按键，串口显示如图即可点击下载烧录。

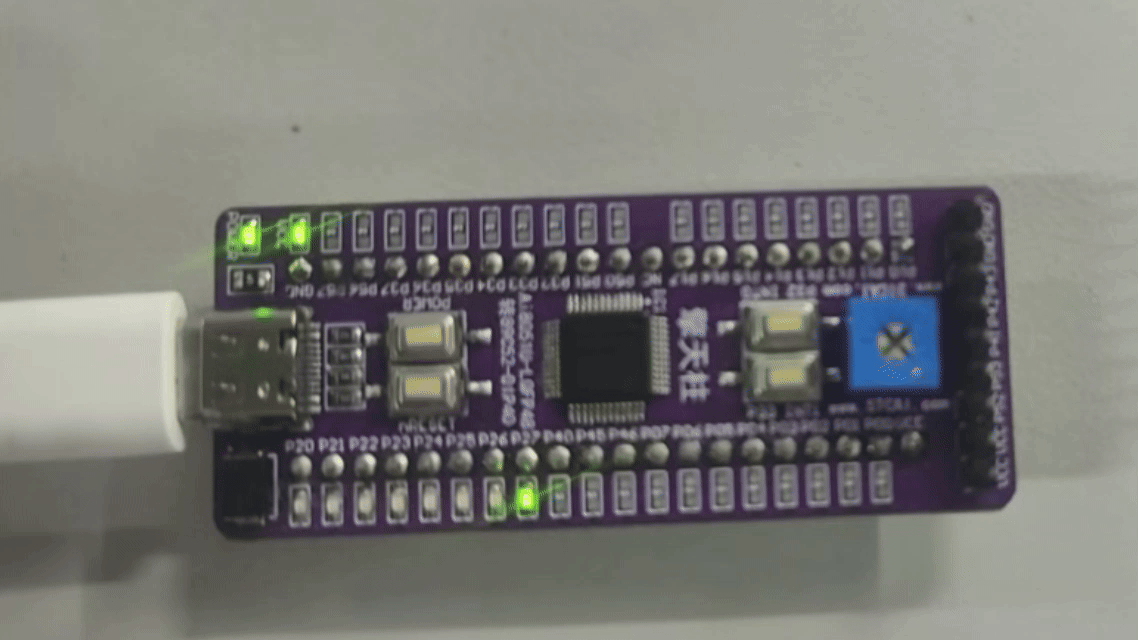

点击后，等待出现操作成功字样，开发板LED会自动开启跑马灯效果。

神***
