QSPI与多个W25X Flash存储通信的问题

孙***

我采用 图A 中的QSPI第二组通信，即P41 P42 P52 P53 P43 P40，其中P40是CS片选。

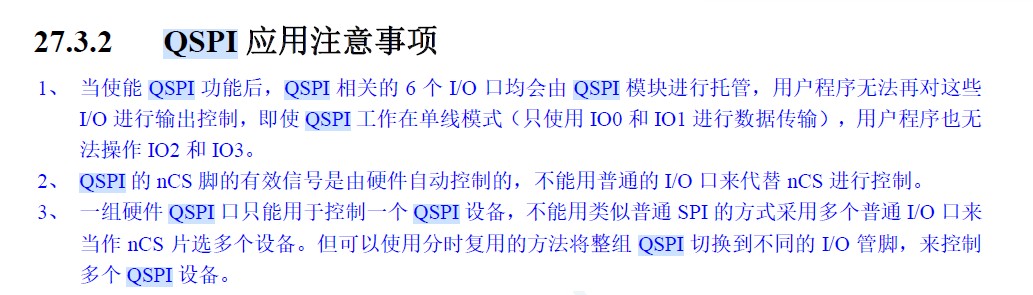

由于功能的需要，我需要接入两个W25存储芯片，打算用上面的P41 P42 P52  P53 P43 作为数据控制，用其他的GPIO P10、P51作为两个flash的CS引脚，同时将P40口用在LCD上控制了，而在实际通讯中，我参照AI8051U的说明书中说明如下：

问题如下：
1.从文档看QSPI一定会控制P40，同时也不能用普通的引脚代替CS,这样我一组QSPI不能间歇控制两个存储了，怎么解决？
2.多出来的P40也不能用了，如何让他独立出来，被其他程序使用呢？
3.如果使用 DMA_QSPI,那么想切换多个CS，能设置吗？


以下是截图

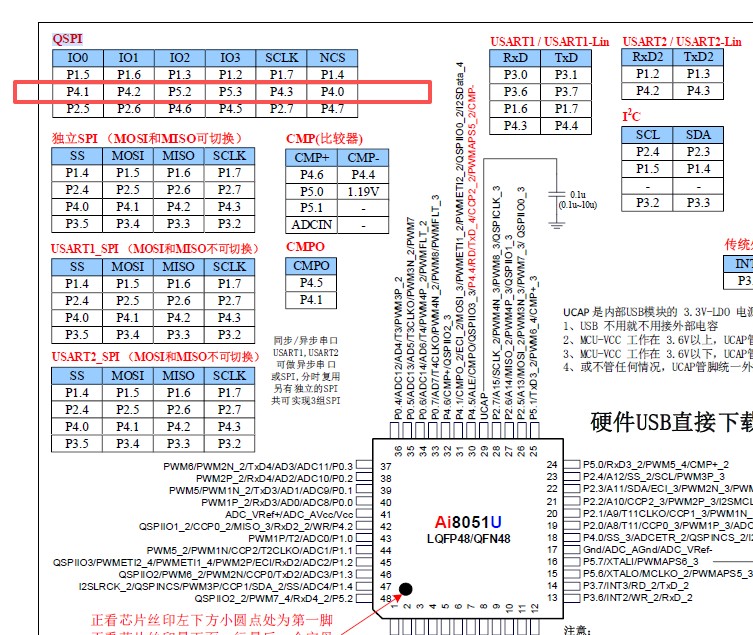

     图A

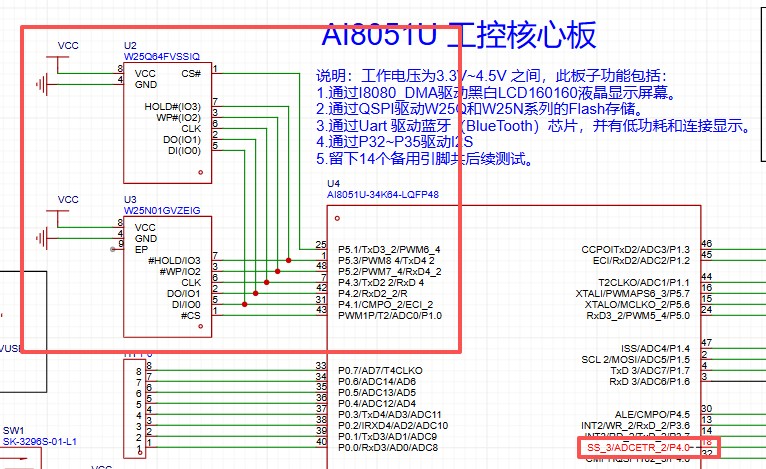

    图B

青穗***

电路上加个开关，用其它IO口控制这个开关，来选中P40该连哪个存储芯片的CS，这样是否适合你的需要？

孙***

青穗*** 发表于 2025-11-5 13:40
电路上加个开关，用其它IO口控制这个开关，来选中P40该连哪个存储芯片的CS，这样是否适合你的需要？ ...

我PCB已经测试了，看看还没有别的方法？

Debu***

硬件QSPI只支持这3组脚位，两个QSPI FLASH可以分别接到其中两组脚位上

孙***

Debu*** 发表于 2025-11-5 14:43
硬件QSPI只支持这3组脚位，两个QSPI FLASH可以分别接到其中两组脚位上

好的谢谢

青穗***

切换的时候，在关闭SPI的情况下，把P40的引脚初始化为高阻状态，这样它就拉不低了，然后开启另外一个存储芯片的CS脚，不知道是否可行，你可以试试

孙***

青穗*** 发表于 2025-11-5 15:26
切换的时候，在关闭SPI的情况下，把P40的引脚初始化为高阻状态，这样它就拉不低了，然后开启另外一个存储芯 ...

先感谢，不过P40我想用，那是LCD的片源引脚，你这种方式可以吗？
