请教：如何才能让PWMA的占空比从0一直到100，把呼吸灯的效果充分展示？（已解决）

wuzhe***

请教：如何才能让PWMA的占空比从0一直到100，把呼吸灯的效果充分展示？


最近在学习AiCube,先练习一下PWMA

看看下面这个程序片段（用在呼吸灯改变占空比）：


////////////////////////////////////////
// PWMA中断服务程序
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void PWMA_ISR(void) interrupt PWMA_VECTOR
{
    //<<AICUBE_USER_PWM0_ISR_CODE1_BEGIN>>
    // 在此添加中断函数用户代码


                if(blinkflag == 0) duty -= 40;                                //由暗到亮过程：duty-10
                else if(blinkflag == 1) duty += 40;                 //有亮到暗过程：duty+10
                if(duty >= 1000) blinkflag = 0;                                //防溢出周期1000
                else if(duty <= 0) blinkflag = 1;                        //防溢出
                updateduty = 1;                        //占空比更新标志置1

                P33=0;

                P32=0;


    if (PWMA_CheckCC1Flag())            //判断PWM捕获/比较中断
    {
        PWMA_ClearCC1Flag();            //清除PWM捕获/比较中断标志
    }
    if (PWMA_CheckCC2Flag())            //判断PWM捕获/比较中断
    {
        PWMA_ClearCC2Flag();            //清除PWM捕获/比较中断标志
    }
    //<<AICUBE_USER_PWM0_ISR_CODE1_END>>
}

现在的问题是占空比在50左右变动，但是幅度太小，变成眨眼灯啦！频率没问题，已经定在100HZ

Debu***

点灯先做gamma校正吧，视觉亮度和占空比之间是非线性的

wuzhe***

Debu*** 发表于 2025-11-4 19:29
点灯先做gamma校正吧，视觉亮度和占空比之间是非线性的

谢谢大侠指点，

梁***

wuzhe*** 发表于 2025-11-4 20:25
谢谢大侠指点，

伽马校正计算公式：
#define    PWM_PERIOD    1023      //定义PWM周期

#define    GAMMA             2.2f       //定义伽马系数
#define    DOTS                256       //定义总点数（步数）
//N为当前点数
pwm_duty = pow((float)N / DOTS, GAMMA) * PWM_PERIOD;

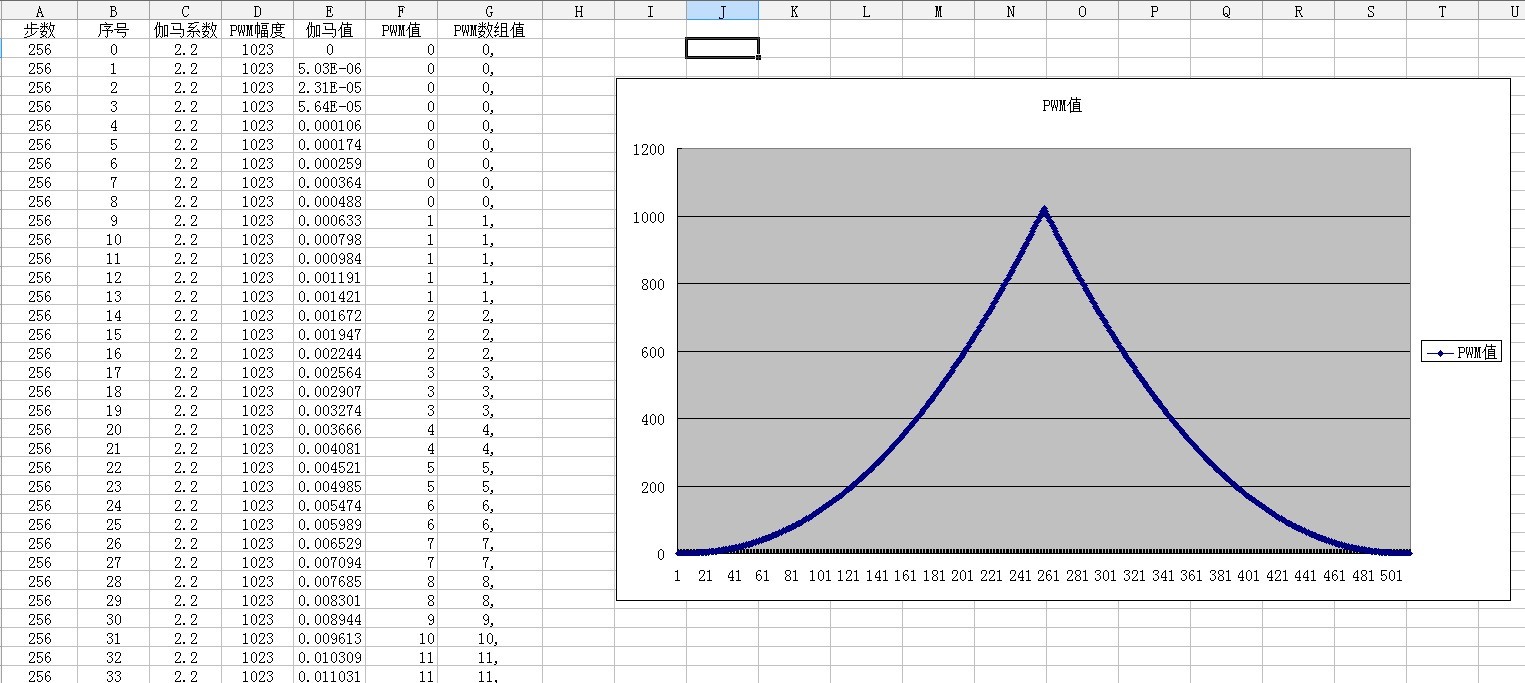

查表法的话，再给你个伽马校正的EXCEL表：



呼吸灯-伽马系数计算.xls (142 KB, 下载次数: 52)

2025-11-4 21:05 上传

点击文件名下载附件

Debu***

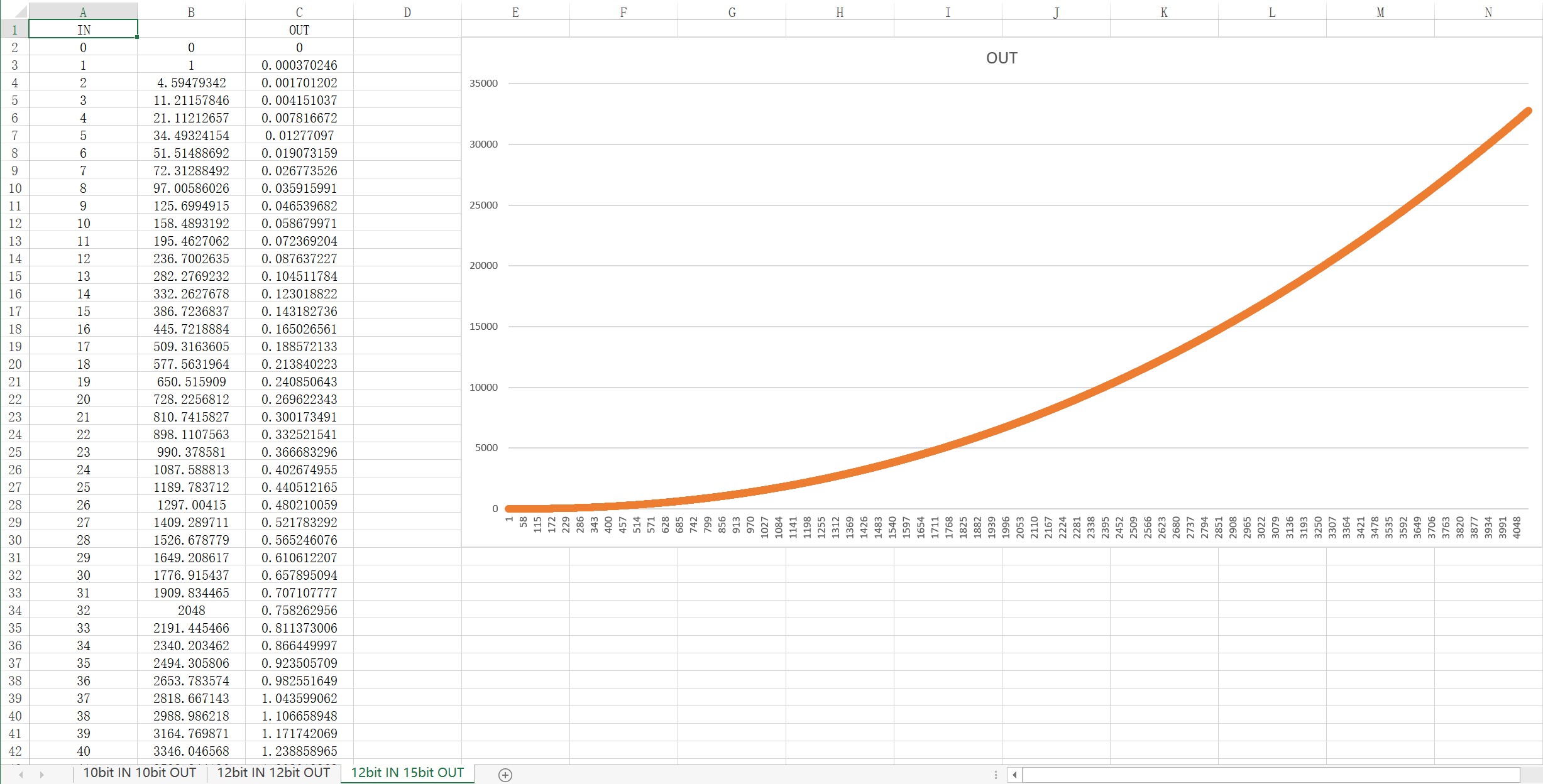

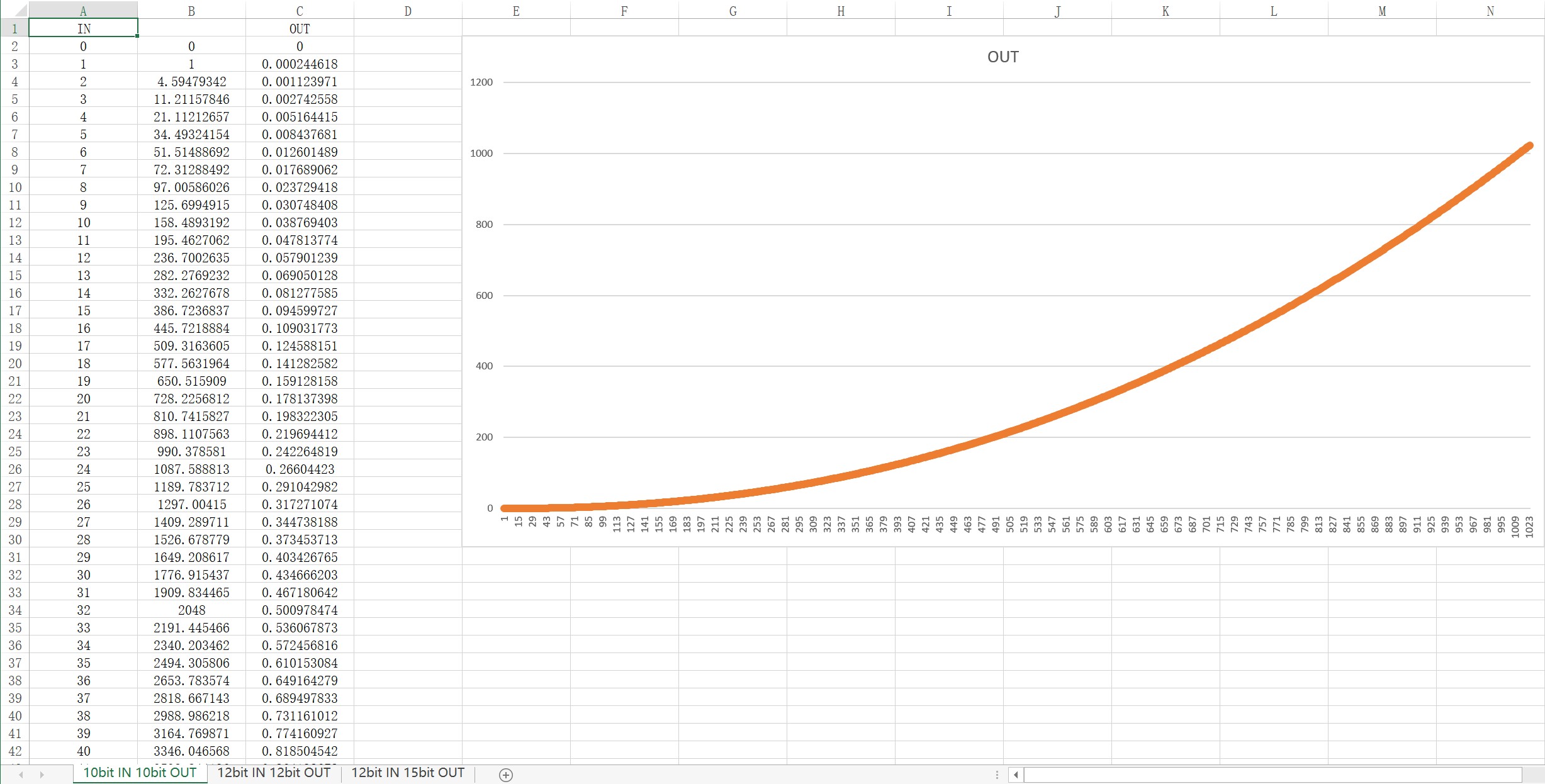

10bit IN 10bit OUT：(pow(duty,2.2F))/4088.0F

12bit IN 12bit OUT：(pow(duty,2.2F))/21608.0F

12bit IN 15bit OUT：(pow(duty,2.2F))/2700.91F

wuzhe***

梁*** 发表于 2025-11-4 21:05
wuzhengmin 发表于 2025-11-4 20:25
谢谢大侠指点，
伽马校正计算公式：

谢谢梁工的耐心指导，我看了一下资料，已经知道呼吸灯的话，PWM的频率不能太高，我主频选22.1184M，分频系数我取219，然后ARR取999，目的是搞个100HZ的PWM波，呼吸（亮度）我只调整占空比CCR，因为占空比分母已经是ARR+1，所有CCR从0变化到1000

但现在效果不好，可以看出呼吸，但是太快，想细化一下！

这个伽马矫正，我慢慢研究一下！

wuzhe***

Debu*** 发表于 2025-11-4 21:49
10bit IN 10bit OUT：(pow(duty,2.2F))/4088.0F

12bit IN 12bit OUT：(pow(duty,2.2F))/21608.0F

感谢大佬的耐心指导，我慢慢来研究！

wuzhe***

另外，我用AiCube来试验了，我只是要产生4组PWM波（同时需要PWM中断+USD-CDC）

用AI8051U和STC8H8G64U ,都可以由AiCube先产生程序框架，但是芯片换成STC32G12K128就不行，

首先STC32G12K128的PWMA通道1引脚选择，选择不了，我折腾了好几天，后来投降了，干脆不用通道1

但是也不能同时产生4组PWM波（同时需要PWM中断+USD-CDC），感觉是和USB-CDC功能相冲突：

并且PS寄存器设置的脚位也没能实现。。。。。。。。

到今天为止，也没有搞明白

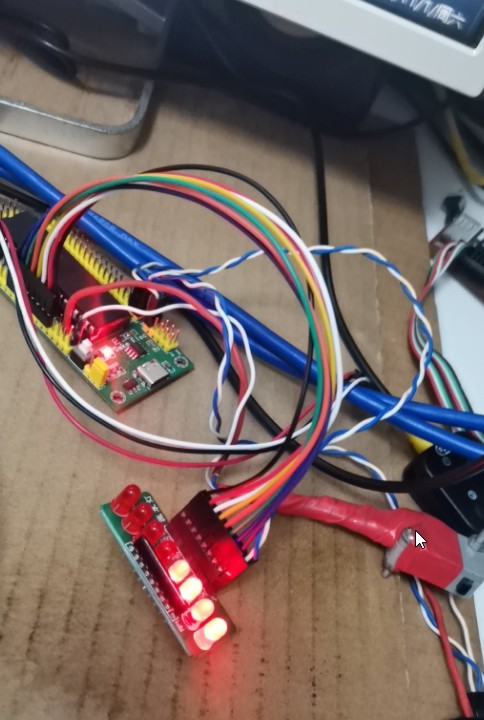

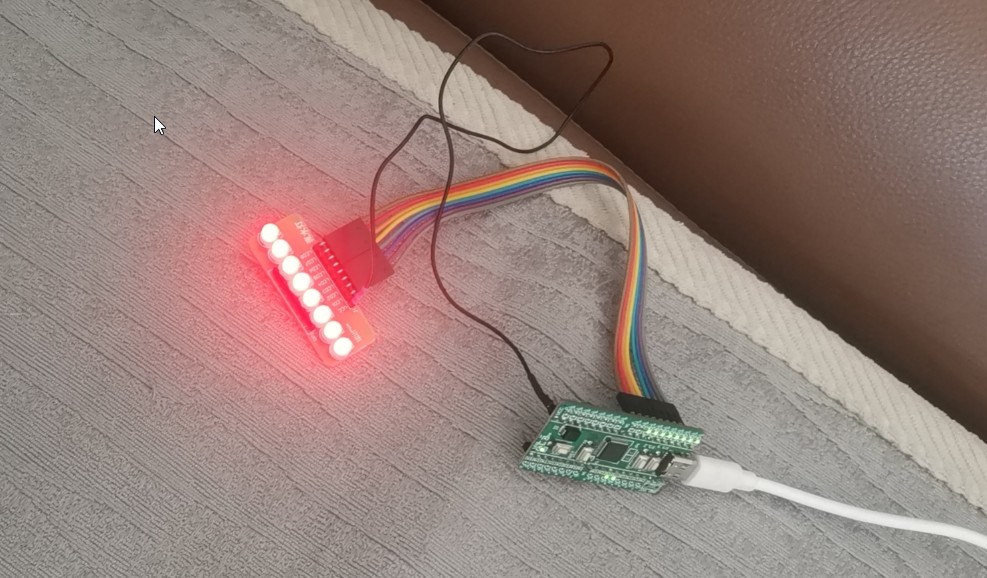

我先把stc-8h8k64u芯片用AiCube生成大框架，我再增加呼吸灯的完整程序打包发送上来：

wuzhe***

Debu*** 发表于 2025-11-4 21:49
10bit IN 10bit OUT：(pow(duty,2.2F))/4088.0F

12bit IN 12bit OUT：(pow(duty,2.2F))/21608.0F

另外，随时欢迎来顺德伦教玩，我请你吃饭喝茶！我电话17364970665

Debu***

wuzhe*** 发表于 2025-11-5 08:35
谢谢梁工的耐心指导，我看了一下资料，已经知道呼吸灯的话，PWM的频率不能太高，我主频选22.1184M，分频 ...

PWM频率无所谓，100~1000Hz都行，亮度变化的频率低一些就行
