STC8H使用外部晶振，如何关闭IRC?

社区***

void OSC_SET(void)
{
        u16 j;

        P_SW2 = 0x80;
        XOSCCR = 0xc0;
        for(j = 0;j < 32766;j ++)
        {
                if(XOSCCR & 1)
                {
                        CLKSEL = 0x01; //切换到外部晶振
                        CLKDIV = 0x00;
                        HIRCCR = 0;  //关闭内部IRC
                //        HIRCCR &= ~0X80;  //关闭内部IRC
                        break;
                }
        }

        P_SW2 = 0x00;
}

问：是用HIRCCR = 0;
还是用HIRCCR &= ~0X80;  //关闭内部IRC

国学***

晓***

我也是启用了外部晶振，8h8k64u当尝试关闭内部IRC后，USB转的串口没了
关闭irc是在转用晶振后做的：
            IRC24MCR &= ~ENIRC24M;
程序正常运转，就是USB部分没了，是不是同时影响到了USB时钟？

神***

STC提供的USB参考程序，一般USB用的时钟是内部独立的48M-IRC，跟 CPU 用的时钟无关

梁***

        P_SW2 |= 0x80;        //SFR enable

        P1IE = ~0xc0;                                //P1.6 P1.7关闭数字输入功能
//        XOSCCR = 0x80;                        //启动外部有源时钟, 此时P1.6固定为高阻, 仅能用于数字输入或ADC输入.
//        XOSCCR = 0xc0 + 0x00;                //启动外部晶振(STC8H8K64U),    12M以下+0x08, 24M以下+0x04, 48M以下+0x00.
        XOSCCR = 0xc0 + 0x00;                //启动外部晶振(STC8H其余系列), 12M以下+0x20, 24M以下+0x10, 48M以下+0x00.
        while (!(XOSCCR & 1));                //等待时钟稳定
        CKSEL    = 0x01;                        //选择外部晶振
        HIRCCR   = 0x00;                        //关闭内部高速时钟
        IRC32KCR = 0x00;                        //关闭内部32K IRC
        X32KCR   = 0x00;                        //关闭外部32K晶振

晓***

按照梁工的代码试了一下，如果关闭了内部IRC,USB部分直接卡死在
    while (!(IRC48MCR & 0x01));
后面的32K关闭没影响，看来这个内部的IRC是总开关，一旦关闭usb的48M也停了
32g和8h8k64u都试了一下，都是IRC 不能关闭，一旦关闭，usb直接进不了
为了验证外部晶振正常，特意用最低IRC下载，然后串口115200通信到另一个芯片接收再转发回来，没有误码。所以认为外部晶振正常工作

梁***

晓*** 发表于 2023-5-5 12:10
按照梁工的代码试了一下，如果关闭了内部IRC,USB部分直接卡死在
    while (!(IRC48MCR & 0x01));
后面的32 ...

按需要来，楼主估计是不用USB的。
用 了USB，就不要关闭内部IRC。

神***

我不动MCU应用N年了，这个STC8H8K64U 的时钟当时是我要求的：
STC8H8K64U内部有2个独立的高速IRC
===1，USB-48MHz-HIRC
===2，CPU-可调高速-IRC，52MHz ~ 4MHz ?

STC8H8K64U外部晶振支持2种，同时只能开1种
===1，外部高速晶振
===2，外部低速32768晶振

==============================================================================
1，外部高速晶振，如启动，就不要启动外部低速32768RTC晶振，外部高速晶振的时钟进 MCU后，经过或者不经过 PLL
===1A, 【外部高速晶振，可+PLL】只给 USB 用，CPU使用【CPU-可调高速-IRC】或内部 LIRC-低速30K
===1B, 【外部高速晶振，可+PLL】给 USB 用, 也给 CPU及其他外设用
===1C,  不给USB用，【外部高速晶振，可+PLL】给 CPU及其他外设用，USB可使用内部USB专门的 USB-48MHz-HIRC

2，外部低速32768RTC时钟，如启动，就不要启动外部高速晶振
===2A, 只给 RTC使用,  CPU及其他外设用 CPU-内部高速IRC-【HIRC 可+PLL】/ LIRC-低速30K
===2B, 给 RTC使用, 也给 CPU及其他外设用

3, 外部高速，低速晶振都不使用
===3A, USB用USB-48MHz-HIRC，CPU及其他外设用 CPU-内部高速IRC -【HIRC 可+PLL】/ LIRC-低速30K
===3B, USB不用 【不启动外部晶振，也不启动内部USB-48MHz-HIRC】，CPU及其他外设用 CPU-内部高速IRC -【HIRC 可+PLL】/ LIRC-低速30K

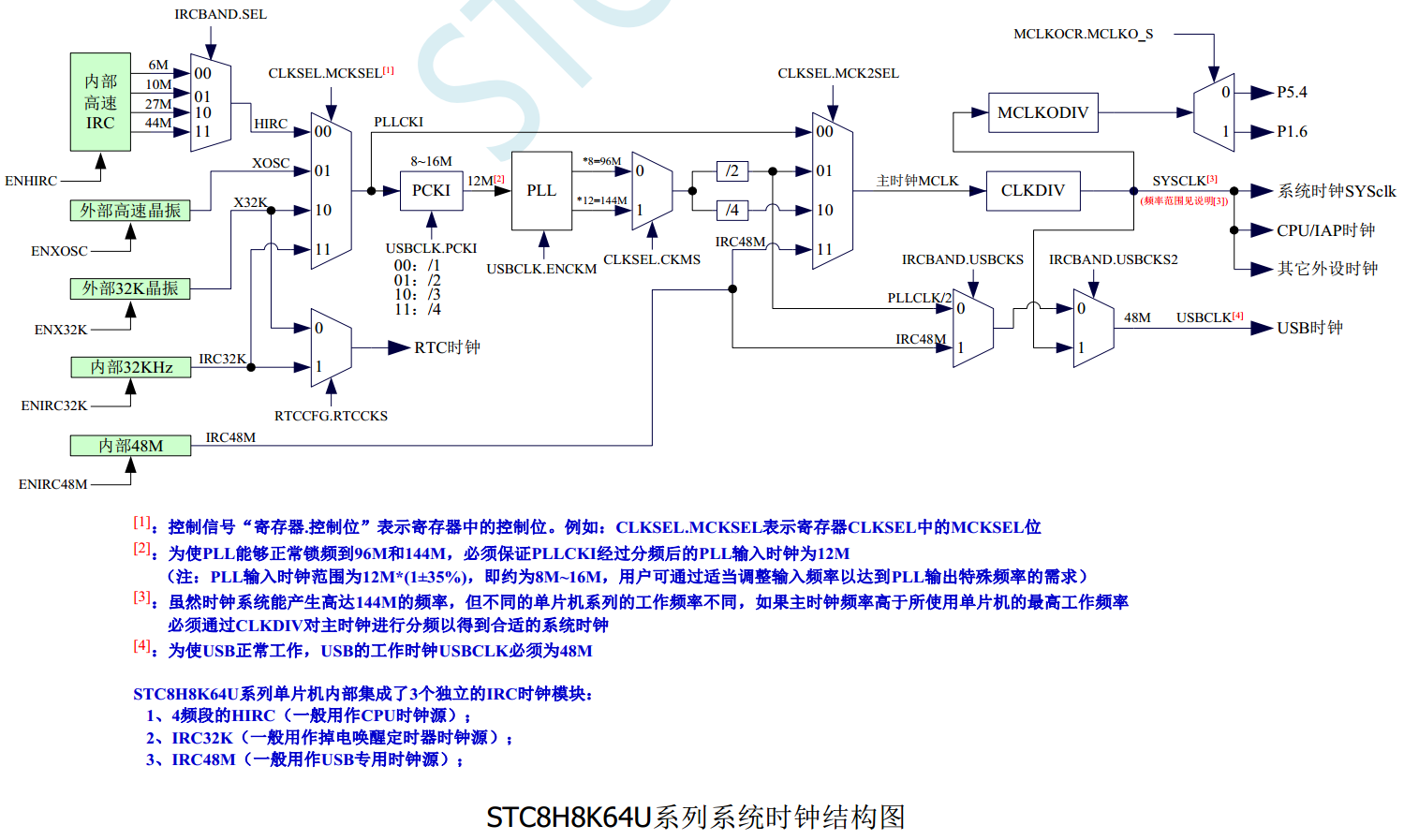

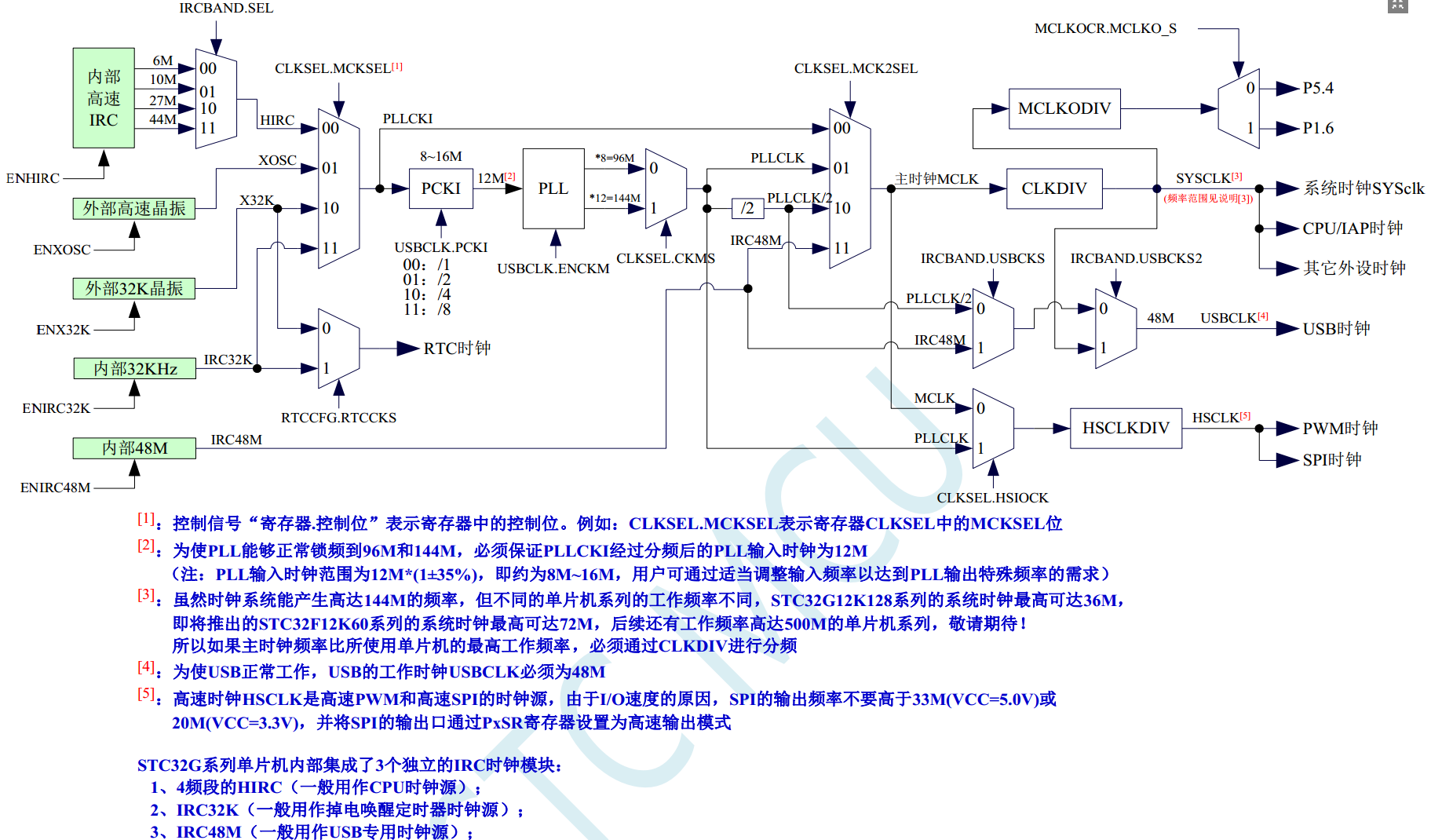

但还是看下图：
