ai8051u的PCA输出10位PWM 如何写高2位

凯***

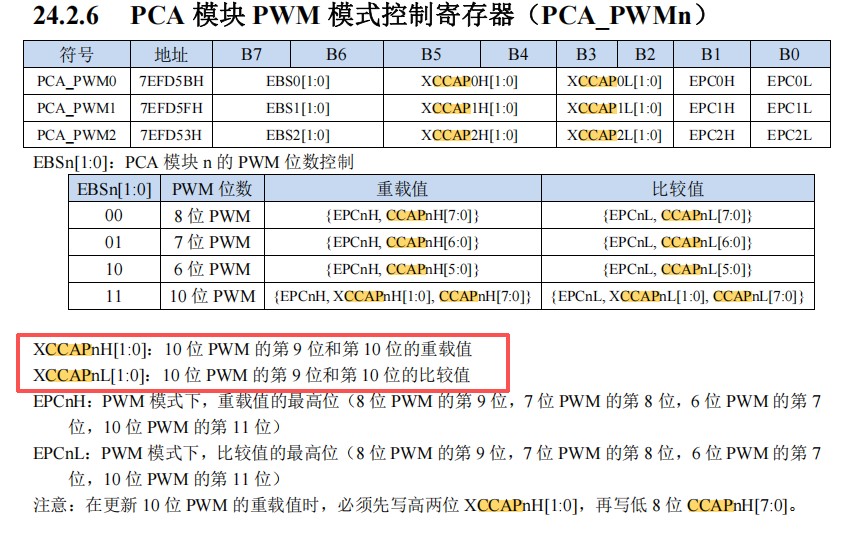

我在使用ai8051u的PCA模块输出PWM时发现10位PWM的高2位 在手册中叫做XCCAPnL

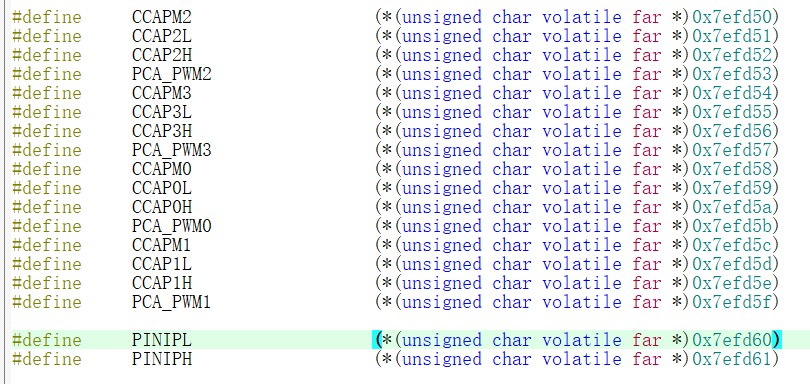

但在实际使用过程中未找到这个寄存器的名字 求助：我该如何写这两位寄存器

_奶***

要不换一个？直接看看PWM？

_奶***

我记得是16位的，还带16位的预分频

凯***

_奶*** 发表于 2025-10-30 17:58
我记得是16位的，还带16位的预分频

PWMA和PWMB吗 这两个我用作编码器功能了 输出PWM好像会有问题

Debu***

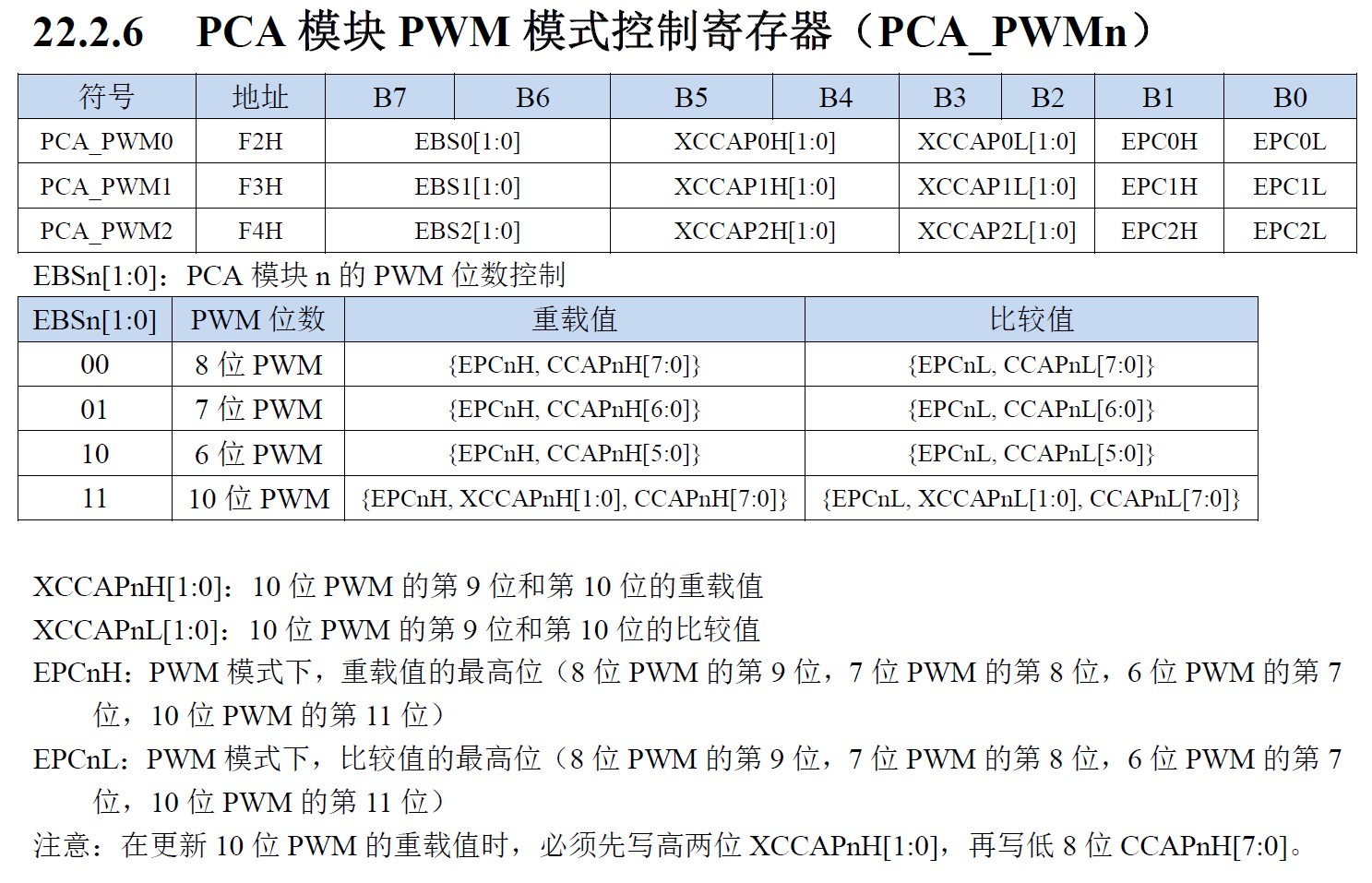

XCCAPnH是寄存器PCA_PWMn中的两个位

程序如下：

void PWM_Out(unsigned int pwm_0,pwm_1,pwm_2)
{
        unsigned char temp_l,temp_h,temp;

        temp_l=pwm_0&0x00ff;                //读pwm_0低8位赋值给temp_l
        temp_h=(pwm_0&0x0300)>>4;        //读pwm_0高2位，移动到XCCAP0H（PCA_PWM0[5:4]）位置，赋值给temp_h
        temp=PCA_PWM0&0xcd;                        //读PCA_PWM0，XCCAP2H（PCA_PWM0[5:4]）、EPC0H（PCA_PWM0[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_0==0x03ff)                        //如果pwm_0最大
                temp_h|=0x02;                        //设置EPC0H（PCA_PWM0[1]）为1
        PCA_PWM0=temp_h;                        //写PCA_PWM0（先写高2位）
        CCAP0H=temp_l;                                //写CCAP0H（再写低8位）

        temp_l=pwm_1&0x00ff;                //读pwm_1低8位赋值给temp_l
        temp_h=(pwm_1&0x0300)>>4;        //读pwm_1高2位，移动到XCCAP1H（PCA_PWM1[5:4]）位置，赋值给temp_h
        temp=PCA_PWM1&0xcd;                        //读PCA_PWM1，XCCAP1H（PCA_PWM2[5:4]）、EPC1H（PCA_PWM1[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_1==0x03ff)                        //如果pwm_1最大
                temp_h|=0x02;                        //设置EPC1H（PCA_PWM1[1]）为1
        PCA_PWM1=temp_h;                        //写PCA_PWM1（先写高2位）
        CCAP1H=temp_l;                                //写CCAP1H（再写低8位）

        temp_l=pwm_2&0x00ff;                //读pwm_2低8位赋值给temp_l
        temp_h=(pwm_2&0x0300)>>4;        //读pwm_2高2位，移动到XCCAP2H（PCA_PWM2[5:4]）位置，赋值给temp_h
        temp=PCA_PWM2&0xcd;                        //读PCA_PWM2，XCCAP2H（PCA_PWM2[5:4]）、EPC2H（PCA_PWM2[1]）清零后赋值给temp
        temp_h|=temp;                                //写其他位到temph
        if(pwm_2==0x03ff)                        //如果pwm_2最大
                temp_h|=0x02;                        //设置EPC2H（PCA_PWM2[1]）为1
        PCA_PWM2=temp_h;                        //写PCA_PWM2（先写高2位）
        CCAP2H=temp_l;                                //写CCAP2H（再写低8位）
}
复制代码
