关于ISP的“RTC对时”功能详解

电子DI***

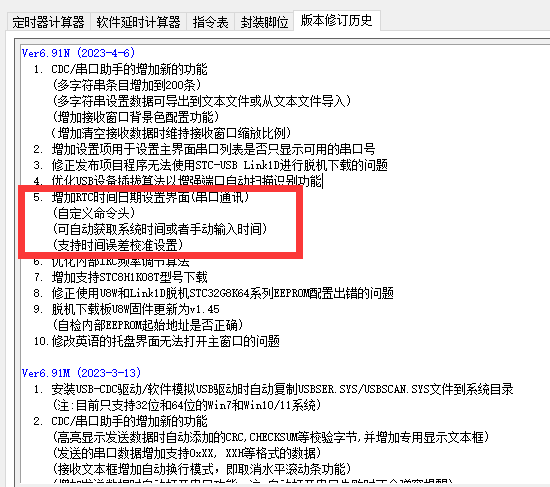

可以看到从STC-ISP V6.91N的版本开始，软件增加了RTC对时的功能，有需要做实时时钟的应用的话（手表啊，闹钟等等），这个功能就非常的实用。但是前两天看到有小伙伴这个功能还是不会用，这里发个帖子简单描述一下使用方法。

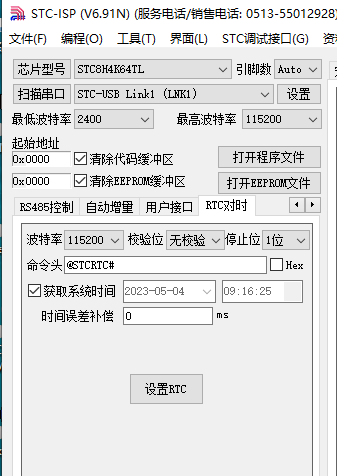

首先第一步，得了解软件上这个功能的一些注意事项：（RTC对时界面如下图所示）

1.在串口选择的那一行里，必须选择COMx的选项，用LINK1D的小伙伴一定要选择对应的串口的那一行，切勿选择LINK1的那行，否则会导致对时失败

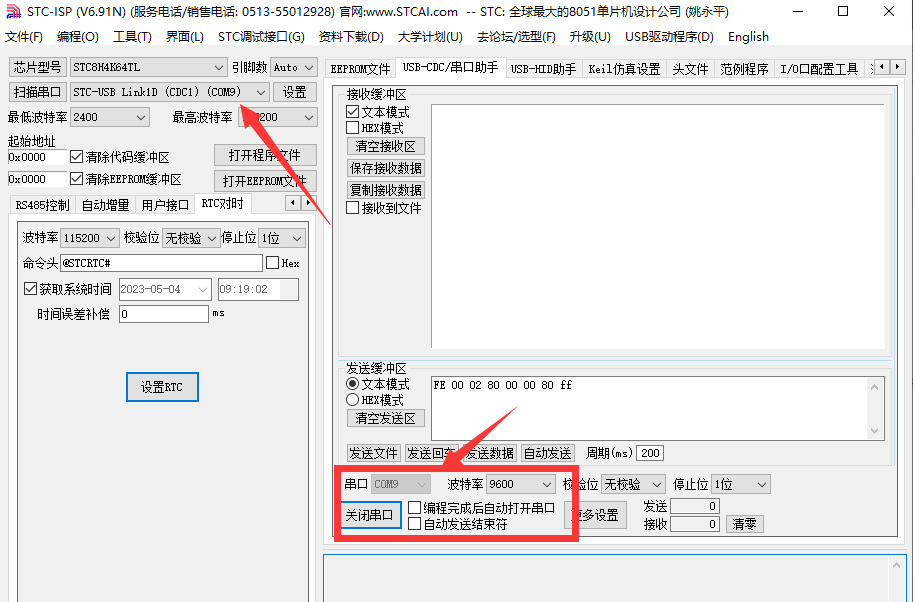

2.软件中的串口助手那一页不能同时打开这个需要对时的串口，否则会提示串口打开失败（这里需要先把右边的串口助手里的串口先关闭）

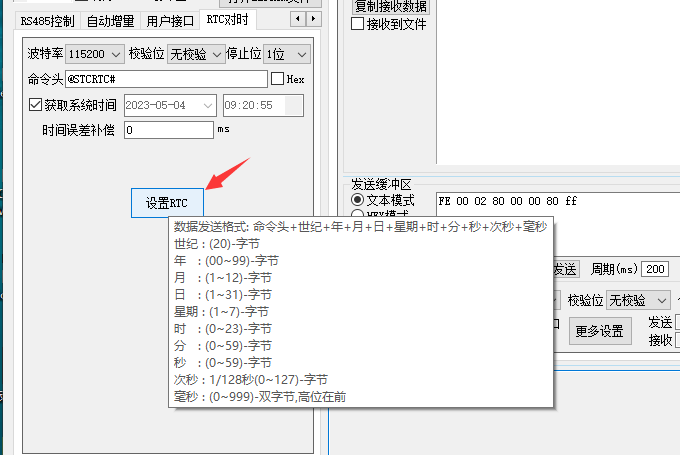

3.RTC发送时间的命令格式不知道的话，只要鼠标左键碰着那个按钮就可以自动提示，如下图所示：

4.由于RTC对时这个是用户功能，所以单片机端需要编写用户程序才能正常的接收时间的数据！！！切记。

上面是一些基础知识，那我们现在来编写个程序演示一下，这里使用屠龙刀+LINK1D来进行试验！

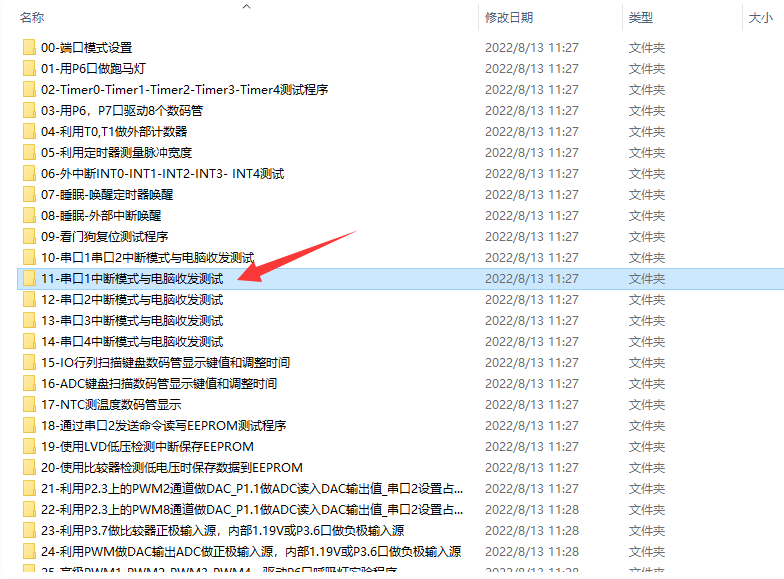

1.首先在STC32G的试验箱里复制出这个文件和他对应的头文件：（当然如果使用别的单片机的话自行准备好一个串口通信的代码即可）

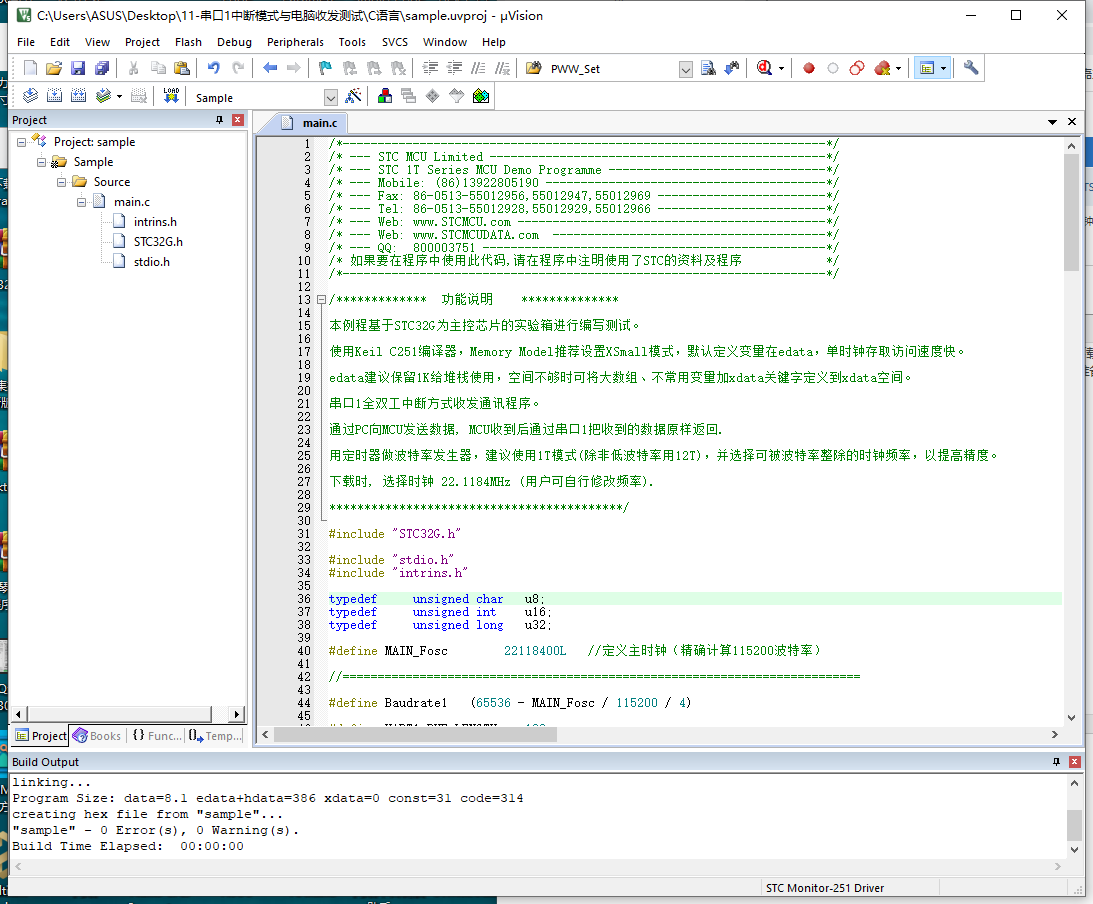

2.修改下这个工程的头文件路径等，然后编译通过：

3.准备编写用户代码来接收串口发过来的这个数据，先获取一下这个时间的命令是否正确，这里我喜欢给这种没有命令长度和校验和的数据加个命令头“@STCRTC#”，接收到这个命令就开始保存数据：

可以看到这里串口发出的数据是：40 53 54 43 52 54 43 23 14 17 05 04 04 09 24 13 03 01 F8

对照着我们这个命令行看一下，其中16进制数 和 内容换算对应下表

HEX数据	含义
40 53 54 43 52 54 43 23	命令头，这里就是@STCRTC#的意思
14	10进制数20
17	10进制数23，和上面的组合在一起就是2023年
05	10进制数5，代表5月
04	10进制数4，代表4日
04	10进制数4，代表星期4
09	10进制数9，代表9时
24	10进制数36，代表36分
13	10进制数19，代表19秒
03	10进制数3，代表3/128秒
01 F8	10进制数504，代表504毫秒

4.这样数据就和命令对上了，开始正式编写代码

char code *STCRTC  = "@STCRTC#";  //= "@STCRTC#";  命令头
复制代码

先添加这个命令头，串口接收到这数据就开始保存时间数据

char indexrtc=0;                    //当前的命令头索引
char length =0;                     //长度
char rtctime[12] ;               //rtc时间数据
bit  Rec_OK = 0;                    //rtc时间获取完成标志
复制代码

在添加几个关键的变量，用来保存和记录当前的串口数据

void UART1_int (void) interrupt 4
{
    u8 dat;
    if(RI)
    {
        RI = 0;
<font color="#ff0000">        dat = SBUF;</font>
//        RX1_Buffer[RX1_Cnt] = SBUF;
//        if(++RX1_Cnt >= UART1_BUF_LENGTH)   RX1_Cnt = 0;
//-------------------------------串口RTC对时 -------------------------------
<font color="#ff0000">        if( length>0 )</font>
<font color="#ff0000">        {     </font>
<font color="#ff0000">            rtctime[length-1]=dat;</font>
<font color="#ff0000">            length++;</font>
<font color="#ff0000">            if( length>=12 )</font>
<font color="#ff0000">            {</font>
<font color="#ff0000">                length = 0;</font>
<font color="#ff0000">                Rec_OK = 1;</font>
<font color="#ff0000">                indexrtc=0;</font>
<font color="#ff0000">            }</font>
<font color="#ff0000">        }        </font>
<font color="#ff0000">        if (dat == STCRTC[ indexrtc])</font>
<font color="#ff0000">        {</font>
<font color="#ff0000">            indexrtc++;</font>
<font color="#ff0000">            if(STCRTC[indexrtc] == '\0')</font>
<font color="#ff0000">            {</font>
<font color="#ff0000">                length = 1;   //开启接收</font>
<font color="#ff0000">                indexrtc=0;</font>
<font color="#ff0000">            }</font>
<font color="#ff0000">        }</font>
<font color="#ff0000">        else</font>
<font color="#ff0000">        {</font>
<font color="#ff0000">            indexrtc = 0;</font>
<font color="#ff0000">            if (dat ==STCRTC[ indexrtc])</font>
<font color="#ff0000">                indexrtc++;</font>
<font color="#ff0000">        }         </font>
<font color="#000000">    }</font>

    if(TI)
    {
        TI = 0;
        B_TX1_Busy = 0;
    }
}
复制代码

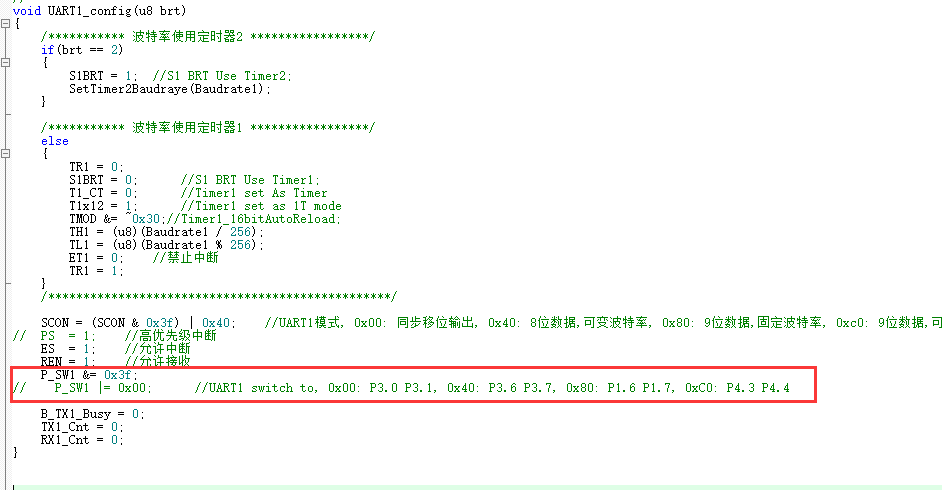

在上述外部中断中添加如上红色部分的代码，就可把接收到的时间数据保存到数组里。这里需要留意一下串口初始化里的端口是不是选择在了3.0和3.1引脚，因为我现在的串口接在了这两个引脚上，所以引脚要对上。

其次为了使用printf打印出我们的时间数据进行验证，这里增加一个printf的重定向函数

char putchar(char dat)
{
        B_TX1_Busy = 1;                        //标志发送忙
        SBUF = dat;                                        //发一个字节
        while(B_TX1_Busy);        //等待发送完成
    return dat;
}
复制代码

最后在我们的while循环里编写如下代码，就可以把接收到的时间书库打印出来了，如果使用了单片机内部的RTC功能，可以使用绿色的部分直接把时间数据写入RTC的寄存器！

    while (1)
    {
//        if((TX1_Cnt != RX1_Cnt) && (!B_TX1_Busy))   //收到数据, 发送空闲
//        {
//            SBUF = RX1_Buffer[TX1_Cnt];
//            B_TX1_Busy = 1;
//            if(++TX1_Cnt >= UART1_BUF_LENGTH)   TX1_Cnt = 0;
//        }
        if( Rec_OK==1 )
        {
<font color="#00ff00">//            INIYEAR = rtctime[1];     //Y:2021            //单片机内部rtc时钟初始化的办法
//            INIMONTH = rtctime[2];    //M:12
//            INIDAY = rtctime[3];      //D:31
//            INIHOUR = rtctime[5];     //H:23
//            INIMIN =rtctime[6];      //M:59
//            INISEC = rtctime[7];      //S:50
//            INISSEC = rtctime[8];      //S/128:0
//            RTCCFG |= 0x01;   //触发RTC寄存器初始化</font>

            Rec_OK = 0;
            printf("%02d%02d年%d月%d日\t",(int)rtctime[0],(int)rtctime[1],(int)rtctime[2],(int)rtctime[3]);
            printf("%d：%d：%d.%d\t",(int)rtctime[5],(int)rtctime[6],(int)rtctime[7],(int)((u16)(rtctime[9]*256)|(u8)rtctime[10]));
            printf("%d\r\n",(int)rtctime[8]);

        }
    }
复制代码

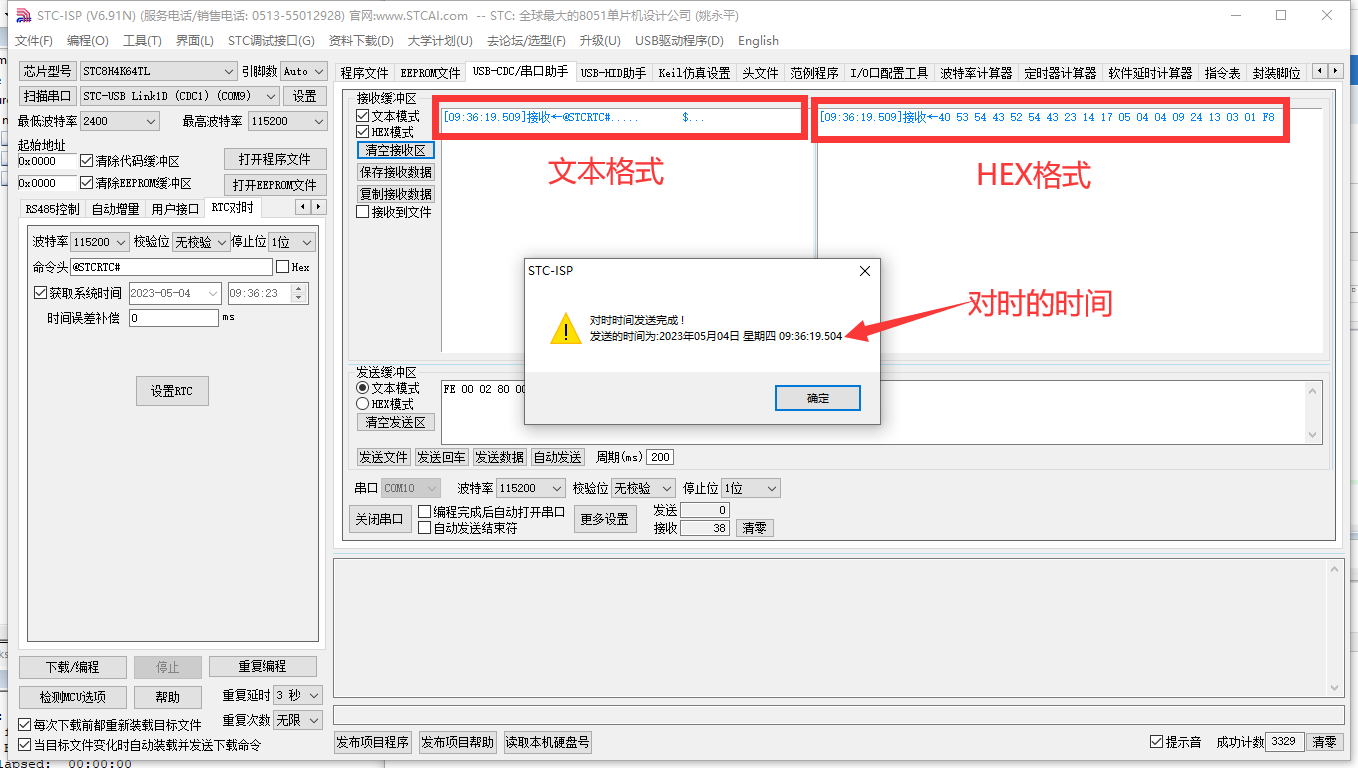

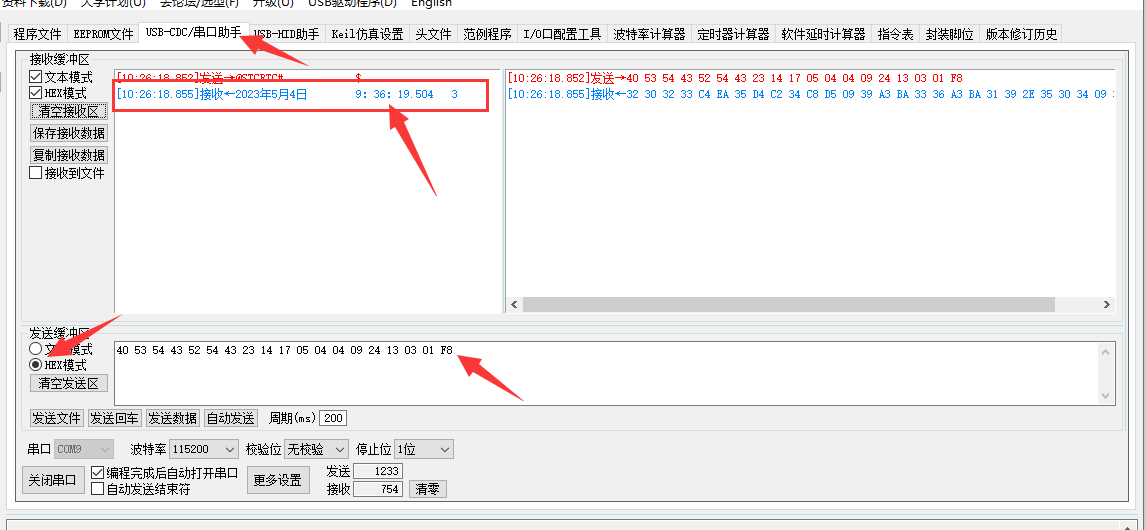

最后实物演示：

因为这里为了最快的验证，直接用串口模拟了我们下发的命令，这样我们就可以用串口直接获取到接收到的命令了，因为下发的命令和串口模拟的命令格式是一样的，这里这样测试比较方便，可以看到下发的事件数据就是：

40 53 54 43 52 54 43 23 14 17 05 04 04 09 24 13 03 01 F8

这串命令的时间我们刚刚解析过了，可以看到串口发出来的数据和我们解析的时间是一样的，然后就可以把这些关键数据写入能掉电走时的设备里了。

所以这个就没有问题了！是不是使用起来非常简单，祝大家使用愉快！

hu_ji***

有意思的实验

神***

冲哥威武，学习

vg2***

STC功能和应用越来越强了！谢谢！

WH***

太厉害了，学习学习，感谢！

乐此***

有用的功能&详细的讲解，多谢！

wind***

楼主威武！非常感谢！如果能提供一下完整的例程供小白下载学习就更好了

电子DI***

wind*** 发表于 2023-6-27 22:16
楼主威武！非常感谢！如果能提供一下完整的例程供小白下载学习就更好了 ...

群文件自行下载哈~

jackf***

非常感谢！

jackf***

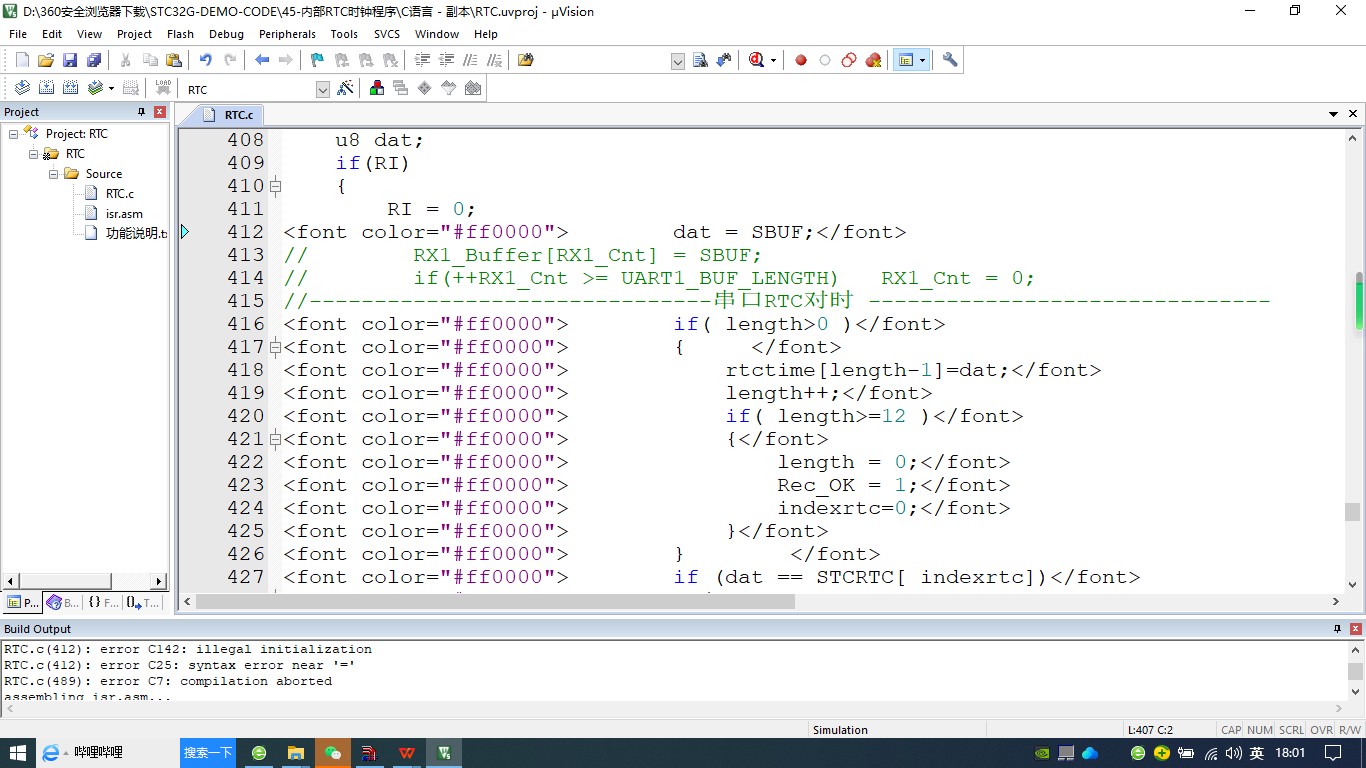

请帮我看看问题怎么解决？谢谢
