STC32G144K246的【DAC+OP】应用：【DAC1+OP1；DAC2+OP3；DAC2+OP4】同时输出3个正弦波

梁***

STC32G144K246的【DAC+OP】应用：
【DAC1+OP1；DAC2+OP3；DAC2+OP4】
同时输出3个正弦波

请直接下载"obj"里面的"DAC.hex"测试, 下载时选择主频48MHz。
3个DAC同时输出正弦波，输出正弦波最高频率大约200KHz（DAC+运放的带宽决定），波形漂亮！
DAC1+OP1从P0.7输出正弦波，P0.5(OP1负输出入端)要悬空。输出接一阶RC滤波（3K+220pF）送示波器通道1。
DAC2+OP3从P7.4输出正弦波，P7.1(OP3负输出入端)要悬空。输出接一阶RC滤波（3K+220pF）送示波器通道2。
DAC2+OP4从P4.0输出正弦波，P6.5(OP4负输出入端)要悬空。输出接一阶RC滤波（3K+220pF）送示波器通道3。
输出正弦波可自行决定，我给的数据是500Hz ~100KHz。

//主循环
while(1) //循环40T, 采样1.2MHz@48MHz, 3MHz@120MHz
{
    //  sum1 += 22;    //1000Hz,   N = fx * 65536/3000000 = fx*1024/46875
    //  sum2 += 11;    //500Hz

    //  sum1 += 218;   //10KHz
    //  sum2 += 109;   // 5KHz

        sum1 += 2185;  //100KHz
        sum2 += 1092;  // 50KHz

//主循环
while(1) //循环40T, 采样1.2MHz@48MHz, 3MHz@120MHz
{
    //  sum1 += 22;    //1000Hz,   N = fx * 65536/3000000 = fx*1024/46875
    //  sum2 += 11;    //500Hz

    //  sum1 += 218;   //10KHz
    //  sum2 += 109;   // 5KHz

        sum1 += 2185;  //100KHz

        sum2 += 1092;  // 50KHz

        DAC1_DAT = T_SineTable[(u8)(sum1 >>8)];
        DAC1_CR  = 0x41;   //刷新DAC1输出
        DAC2_DAT = T_SineTable[(u8)(sum2 >>8)];
        DAC2_CR  = 0x41;   //刷新DAC2输出
}

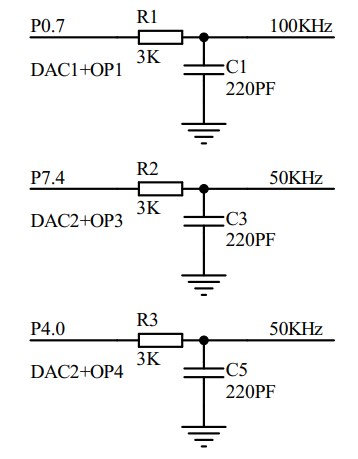

滤波电路：

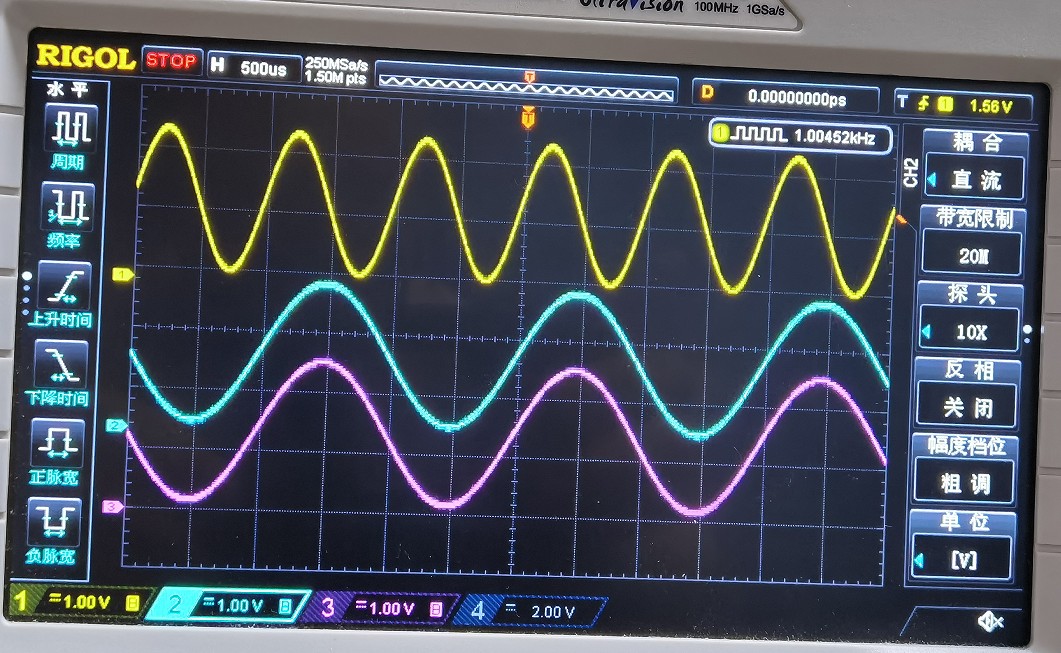

输出1000Hz和500Hz正弦波照片：

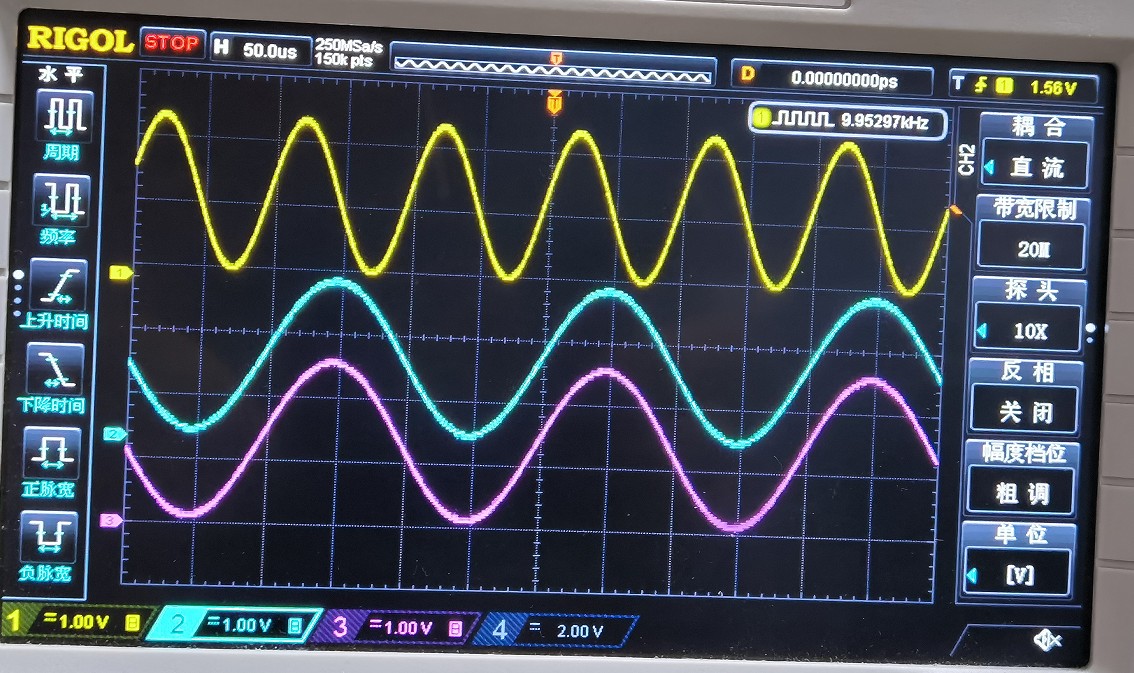

输出10KHz和5KHz正弦波照片：

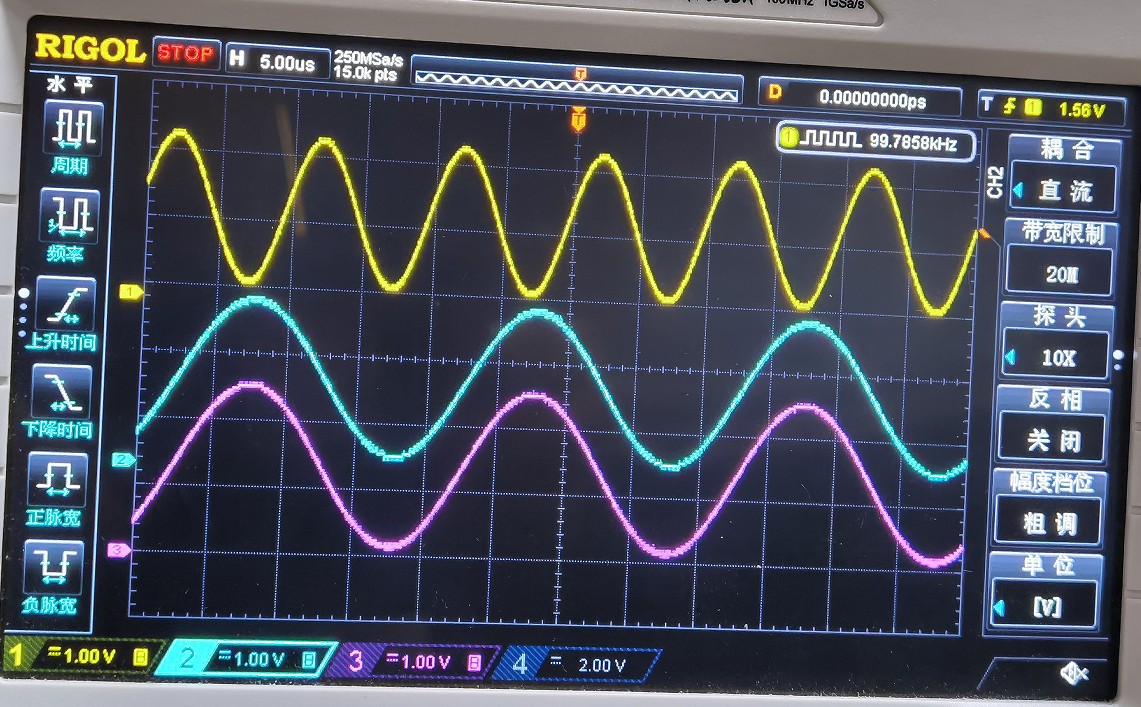

输出100KHz和50KHz正弦波照片：


程序源码：
DAC OPA输出3个正弦波.rar (67.06 KB, 下载次数: 227)

2025-10-30 10:59 上传

点击文件名下载附件

Ryan_***

请教一下，这个放大器是起到电压跟随器的功能吗？为什么负输入要悬空呀？

梁***

Ryan_*** 发表于 2025-11-18 08:41
请教一下，这个放大器是起到电压跟随器的功能吗？为什么负输入要悬空呀？ ...

因为运放选择Buffer模式时，IN-依旧链接在所选择的IO上，所以要悬空。

不许人***

按照STC32G144K246的数据手册，DAC的工作频率≤2MHz，但是在例程中，将系统时钟源切换到了HPLL1/2，最终系统时钟是120MHz，算出来DAC工作频率是15MHz，不是远远超过手册的限制了？
