关于AiCube创建IIC项目的疑问？（在荣誉版主erci***耐心指导下已经解决）

wuzhe***

前天开始USB的学习，按照老师指点，先学习AiCube


那么就先试一试IIC，我创建了多文件的项目，可以顺利通过编译

但是系统生成的函数I2C.c，把我搞糊涂了


//<<AICUBE_USER_HEADER_REMARK_BEGIN>>
////////////////////////////////////////
// 在此添加用户文件头说明信息
// 文件名称: i2c.c
// 文件描述:
// 文件版本: V1.0
// 修改记录:
//   1. (2025-10-27) 创建文件
////////////////////////////////////////
//<<AICUBE_USER_HEADER_REMARK_END>>


#include "config.h"


//<<AICUBE_USER_INCLUDE_BEGIN>>
// 在此添加用户头文件包含
//<<AICUBE_USER_INCLUDE_END>>


//<<AICUBE_USER_GLOBAL_DEFINE_BEGIN>>
// 在此添加用户全局变量定义、用户宏定义以及函数声明
//<<AICUBE_USER_GLOBAL_DEFINE_END>>



////////////////////////////////////////
// I2C初始化函数
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void I2C_Init(void)
{
    I2C_SwitchP2425();                  //选择I2C数据口: SCL(P2.5), SDA(P2.4)

    I2C_MasterMode();                   //设置I2C为主机模式
    I2C_SetClockDivider(12);            //设置I2C为主机模式时钟

    I2C_Enable();                       //使能I2C功能

    //<<AICUBE_USER_I2C_INITIAL_BEGIN>>
    // 在此添加用户初始化代码
    //<<AICUBE_USER_I2C_INITIAL_END>>
}

////////////////////////////////////////
// 主机模式等待命令完成
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void I2C_MasterWait(void)
{
    while (!I2C_CheckMasterFlag());     //等待完成标志
    I2C_ClearMasterFlag();              //清除完成标志
    I2C_Idle();                         //恢复IDLE状态
}

////////////////////////////////////////
// 主机模式发送起始信号
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void I2C_MasterStart(void)
{
    I2C_Start();                        //触发主机模式起始命令
    I2C_MasterWait();                   //等待命令完成
}

////////////////////////////////////////
// 主机模式发送停止信号
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void I2C_MasterStop(void)
{
    I2C_Stop();                         //触发主机模式停止命令
    I2C_MasterWait();                   //等待命令完成
}

////////////////////////////////////////
// 主机模式发送1字节数据
// 入口参数: dat (待发送的字节数据)
// 函数返回: 0   (接收的应答信号为ACK)
//           1   (接收的应答信号为NAK)
////////////////////////////////////////
BOOL I2C_MasterSendByte(uint8_t dat)
{
    I2C_WriteData(dat);                 //将数据写入I2C数据寄存器
    I2C_SendData();                     //触发主机模式写数据命令
    I2C_MasterWait();                   //等待命令完成
    I2C_RecvACK();                      //触发主机模式接收应答命令
    I2C_MasterWait();                   //等待命令完成

    return I2C_MasterReadACK();         //读取并返回应答信号
}

////////////////////////////////////////
// 主机模式接收1字节数据
// 入口参数: ack (待发送的应答信号)
// 函数返回:     (接收的字节数据)
////////////////////////////////////////
uint8_t I2C_MasterReadByte(BOOL ack)
{
    uint8_t dat;

    I2C_RecvData();                     //触发主机模式读数据命令
    I2C_MasterWait();                   //等待命令完成
    dat = I2C_ReadData();               //读取接收的数据
    if (!ack)
        I2C_MasterSetACK();             //将ACK数据写入寄存器
    else
        I2C_MasterSetNAK();             //将NAK数据写入寄存器
    I2C_SendACK();                      //触发主机模式发送应答命令
    I2C_MasterWait();                   //等待命令完成

    return dat;                         //返回接收的数据
}



//<<AICUBE_USER_FUNCTION_IMPLEMENT_BEGIN>>
// 在此添加用户函数实现代码
//<<AICUBE_USER_FUNCTION_IMPLEMENT_END>>




就是主机模式接收1字节数据，要求入口参数是ack (待发送的应答信号)

主机读数据的时候，不是读完数据才发送ASK应答么？

wuzhe***

难道以前


        IIC_SENDBYTE(slave);        //主机发送命令字。该字由 7 位的外围器件地址和 1 位读写控制位R/W组成（此时RW=0为写）
                                                   //slave 由 7 位的外围器件地址和 1 位读写控制位R/W组成（此时RW=0为写）
        IIC_WAITACK();  //等待从机应答ACK，结果由ask保存，为0就正确，为1就错误

这2个函数的功能，由

                        I2C_MasterSendByte(slave)          //主机模式发送1字节数据,函数返回: 0   (接收的应答信号为ACK)
                                                                         //函数返回:  1   (接收的应答信号为NAK)



这1个函数完成？

wuzhe***

应该是我水平低，搞不懂他怎么处理：

// 发送开始命令 发送器件地址（写） 发送数据地址 发送开始命令 发送器件地址（读）读数据
//头尾2个器件地址（第1个最后一位写0，第2个最后一位写1），数据片内地址只发1次
void IIC_Read_NByte( u8 slave,u8 addr,u8 *p,u8 number )        //iic读取连续的几个字节
{
        I2C_MasterStart();                        //发送一个启动信号"S”，开始一次通信的开始

        //IIC_SENDBYTE(slave);        //主机发送命令字。该字由 7 位的外围器件地址和 1 位读写控制位R/W组成（此时RW=1为读）
                                //slave 由 7 位的外围器件地址和 1 位读写控制位R/W组成（此时RW=1为读）
        //IIC_WAITACK();                        //等待从机应答ACK，结果由ask保存，为0就正确，为1就错误
        I2C_MasterSendByte(slave); //主机模式发送1字节数据,函数返回: 0   (接收的应答信号为ACK)
                                                                         //函数返回:  1   (接收的应答信号为NAK)


        //IIC_SENDBYTE(addr);        //要写入芯片24C02的读取数据片内地址addr
        //IIC_WAITACK();                //等待从机应答ACK，结果由ask保存，为0就正确，为1就错误

        I2C_MasterStart();                                 //发送一个启动信号"S”，开始一次通信的开始
        I2C_MasterSendByte((u8)(slave+0x01)); //主器件发送器件地址（读/写选择位为"1"）,主机模式发送1字节数据
                                                                             //函数返回: 0   (接收的应答信号为ACK)函数返回:  1   (接收的应答信号为NAK)

        //IIC_START();
        //IIC_SENDBYTE((u8)(slave+0x01)); //主器件发送器件地址（读/写选择位为"1"）
        //IIC_WAITACK();                        //芯片24C02应答ACK，并随时钟送出数据


        do
        {
                *p = I2C_MasterReadByte(BOOL ack);        //第1圈P[0] 第2圈 P[1] 第3圈P[2]第4圈P[3]第5圈P[4]第6圈P[5].......
                p++;
                if( number!=1 )        //不是最后一位
                IIC_SENDACK();                //等待从机应答ACK，结果由ask保存，为0就正确，为1就错误，这句不写也OK
        }
        while(--number);
        IIC_SENDNACK();
        IIC_STOP();  //主机发送停止信号“P”
}
复制代码

像这里：


do
{
*p = I2C_MasterReadByte(BOOL ack); //第1圈P[0] 第2圈 P[1] 第3圈P[2]第4圈P[3]第5圈P[4]第6圈P[5].......
p++;
if( number!=1 ) //不是最后一位
IIC_SENDACK(); //等待从机应答ACK，结果由ask保存，为0就正确，为1就错误，这句不写也OK
}


I2C_MasterReadByte(BOOL ack); 是读当前地址的1个字节数据，那么这个入口参数BOOL ack，我从哪里获取？


总不能直接带入0吧？

wuzhe***

我能在def.h中找到：

typedef bit                     BOOL;

也知道是用它来代替ASK或者NASK

BOOL =0   就是ASK

BOOL =1   就是NASK

wuzhe***

*p = I2C_MasterReadByte(BOOL);        //第1圈P[0] 第2圈 P[1] 第3圈P[2]第4圈P[3]第5圈P[4]第6圈P[5]......

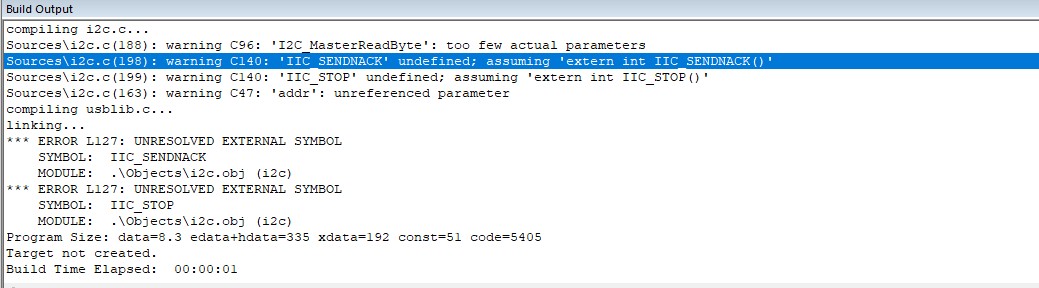

参数给BOOL，编译就报错

干脆不给参数：

wuzhe***

不知道去哪里找资料，搞懂这2个函数如何用在IIC上？

erci***

wuzhe*** 发表于 2025-10-27 10:18
*p = I2C_MasterReadByte(BOOL);        //第1圈P[0] 第2圈 P[1] 第3圈P[2]第4圈P[3]第5圈P[4]第6圈P[5]......

参 ...

BOOL是bit类型的别名，函数传参怎么能传类型名进去，要传实例。
接收后发NAK还是ACK查用到的从机IC手册。


【新提醒】《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - 字库生成，图片取模，串口绘图，串口助手，虚拟硬件，外部串行Flash编程 国芯人工智能技术交流网站 - AI32位8051交流社区

wuzhe***

erci*** 发表于 2025-10-27 11:10
BOOL是bit类型的别名，函数传参怎么能传类型名进去，要传实例。
接收后发NAK还是ACK查用到的从机IC手册 ...

感谢指点，我也是蒙了，真每理解，这个应答，不是我先读，或者先写才有的么？

怎么我读的时候叫我当入口参数？不睡觉都赶不上刘少奇啊！

erci***

wuzhe*** 发表于 2025-10-27 13:41
感谢指点，我也是蒙了，真每理解，这个应答，不是我先读，或者先写才有的么？

怎么我读的时候叫我当入口 ...

看函数逻辑，参数作用是在读后回复时决定回复NAK还是ACK行为

wuzhe***

erci*** 发表于 2025-10-27 14:40
看函数逻辑，参数作用是在读后回复时决定回复NAK还是ACK行为

对，我打算先定义sbit  ACKHF
ACKHF=0;
这样才能调用这个函数往下走，谢谢指点！
