PWM脉冲引脚怎么转为普通IO拉低电平

HyunYon*** · 发表于 7 天前

// 方案003
/*
配置说明:
比较器电平：
0表示正输入小于负输入
1表示正输入大于负输入

*/

// 头文件
#include "STC8Hxxx.h"

// 引脚定义
sbit OUT_INT0 = P3^2; // 外部中断0输入引脚
sbit Pulse = P3^4;    // PWM脉冲输出引脚
sbit CMP = P3^7;    // 比较器正输入端

// 宏定义
#define MAIN_Fosc 35000000L    // 35MHz主频

// 声明
// 数组
// 函数
// 变量
bit cmp_filtered = 1;          // 当前比较器稳定状态
bit trigger_lock = 0;          // 锁存标志：0=允许触发，1=已触发等待解锁

u8 stable_cnt = 0;

// 函数模块
// 比较器初始化
void CMP_Init(void)
{
CMPEXCFG = 0x00;
CMPEXCFG |= 0x00; // P3.7 为 CMP+ 输入脚
CMPEXCFG |= 0x04; // 内部 1.19V 参考为 CMP?
P_SW2 &= 0x7F;    // 禁止XFR访问

CMPCR2 = 0x00;
CMPCR2 &= ~0x80; // 输出不反向
CMPCR2 &= ~0x40; // 使能0.1us滤波
CMPCR2 |= 0x10;    // 输出结果经过16个去抖时钟稳定输出

CMPCR1 = 0x00;
CMPCR1 |= 0x02;    // 输出使能
CMPCR1 |= 0x80;    // 比较器模块使能
}

// PWMB脉冲配置
void PWMB_config(void)
{
PWMB_PSCR = 11;                // 预分频寄存器, Fpwm = SYSclk / ((PSCR+1)*(ARR+1))
PWMB_DTR = 0;                   // 死区时间配置
PWMB_ARR = 29165;                // 自动重装载寄存器，控制PWM周期

PWMB_CCER1  = 0;
PWMB_CCER2  = 0;
PWMB_SR1 = 0;
PWMB_SR2 = 0;
PWMB_ENO = 0;
PWMB_PS    = 0;
PWMB_IER = 0;
PWMB_CR1 = 0;

PWMB_CCR4 = 14582;                // 比较匹配值: 输出脉宽 = 2000 - 1750 = 250
PWMB_CCMR4  = (7 << 4) + 8;       // 通道4 PWM模式2 + 允许CCR预装载

PWMB_CCER2 |= 0x50;                // 使能通道4输出, 高电平有效 (CH4P=0, CH4E=1)

PWMB_PS |= (1 << 6);          // 选择P3.4作为PWM输出引脚（bit7:6 = 01）
PWMB_ENO |= 0x40;                // 允许通道4输出到IO (bit6: ENO8P)

PWMB_BKR = 0x80;                // 主输出使能（MOE=1）
PWMB_CR1 |= 0x08;                // 单脉冲模式（OPM=1）
}

// 主函数
void main(void)
{
P_SW2 |= 0x80;    // 允许XFR访问

// 引脚初始化
P3M0 = (P3M0 & ~0x84) | 0x10; P3M1 = (P3M1 & ~0x10) | 0x84;    // P32 37 高阻输入  P34 推挽输出

Pulse = 0;

// 函数初始化
CMP_Init();
PWMB_config();

// 主循环
while (1)
{
      bit now_cmp = CMPCR1 & 0x01;  // 读取比较器结果（1=V+>V?，0=V+<V?）

      //------------------ 去抖判断 ------------------
      if (now_cmp == cmp_filtered)
      {
         stable_cnt = 0;  // 状态稳定，不计数
      }
      else if (++stable_cnt > 3)
      {
         cmp_filtered = now_cmp; // 确认状态改变
         stable_cnt = 0;
      }

      //------------------ 主逻辑 ------------------
      if (cmp_filtered == 0)
      {
         // 电压 < 1.19V
         static unsigned char low_cnt = 0;

         if (!trigger_lock)
         {
            // 连续三次低电平确认后触发一次
            if (++low_cnt >= 3)
            {
                  PWMB_CCER2 |= 0x10;       // 重新启用CH2输出
                  PWMB_CR1 |= 0x01;          // 触发一次单脉冲输出

                  PWMB_CCER2 &= ~0x10;       // 关闭CH2输出
                  Pulse = 0;                // 输出脚保持低电平

                  trigger_lock = 1;          // 锁住，不再重复触发
                  low_cnt = 0;
            }
         }
         else
         {
            low_cnt = 0; // 已锁定期间不计数
         }
      }
      else // cmp_filtered == 1
      {
         // 电压 > 1.19V
         PWMB_CCER2 &= ~0x10;             // 关闭CH2输出
         PWMB_ENO |= 0x00;
         Pulse = 0;                         // 输出脚保持低电平
         trigger_lock = 0;                // 解锁允许下次触发
      }
}
}

// 中断服务函数

现在发现一个问题
当我cmp_filtered = 0的时候打完一个脉冲 Pulse 就是低电平了这是我需要的
而当cmp_filtered = 1的时候应该也是强制拉低的状态但是现在拉不低是还需要配置哪个寄存器才能让Pulse 引脚脱离PWMB模块吗？

神*** · 发表于 7 天前

HyunYon*** · 发表于 7 天前

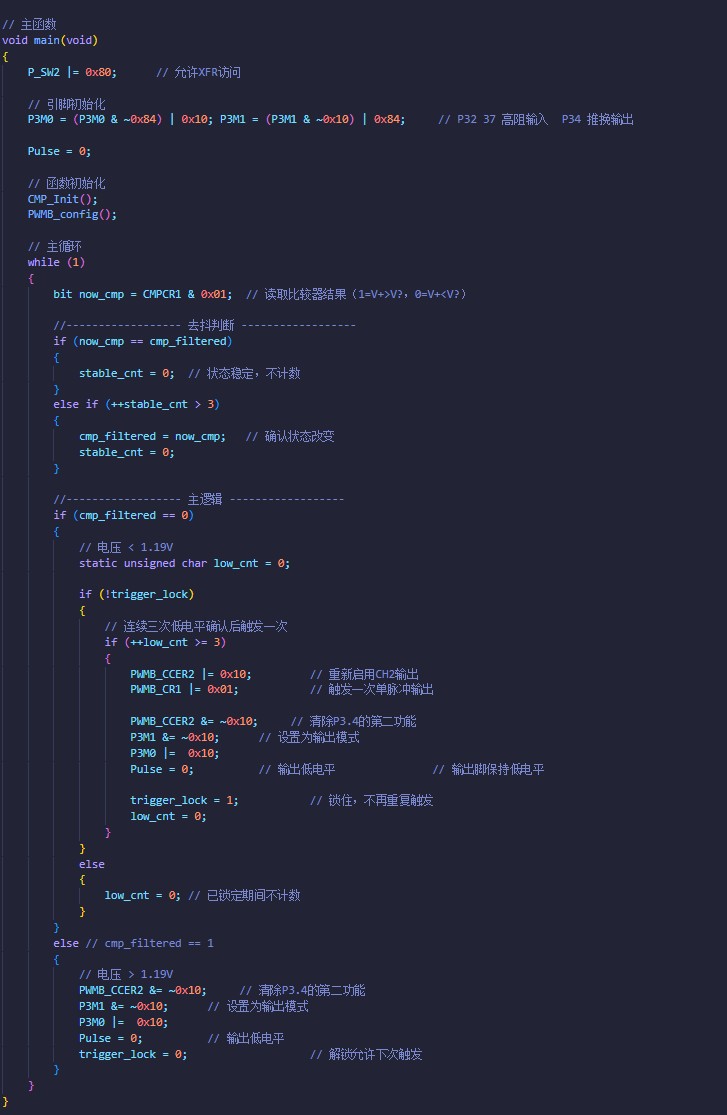

按照AI的方案改了一下
发现还是电压高于比较器的参考电压1.19的时候会检测到P34为高电平(此处应该是低电平)
低于1.19的时候会发送一次脉冲然后低电平

HyunYon*** · 发表于 7 天前

神*** 发表于 2025-10-25 11:50

// 主函数
void main(void)
{
    P_SW2 |= 0x80;      // 允许XFR访问

    // 引脚初始化
    P3M0 = (P3M0 & ~0x84) | 0x10; P3M1 = (P3M1 & ~0x10) | 0x84;     // P32 37 高阻输入  P34 推挽输出

    Pulse = 0;

    // 函数初始化
    CMP_Init();
    PWMB_config();

    // 主循环
    while (1)
    {
        bit now_cmp = CMPCR1 & 0x01;  // 读取比较器结果（1=V+>V?，0=V+<V?）

        //------------------ 去抖判断 ------------------
        if (now_cmp == cmp_filtered)
        {
            stable_cnt = 0;  // 状态稳定，不计数
        }
        else if (++stable_cnt > 3)
        {
            cmp_filtered = now_cmp;   // 确认状态改变
            stable_cnt = 0;
        }

        //------------------ 主逻辑 ------------------
        if (cmp_filtered == 0)
        {
            // 电压 < 1.19V
            static unsigned char low_cnt = 0;

            if (!trigger_lock)
            {
                // 连续三次低电平确认后触发一次
                if (++low_cnt >= 3)
                {
                    PWMB_ENO   |= 0x40;                 // 允许通道4输出到IO (bit6: ENO8P)
                    PWMB_CR1 |= 0x01;                        // 触发一次单脉冲输出

                    PWMB_ENO &= ~0x40;                  // 清除 bit6，使通道4输出禁止
                    P3M1 &= ~0x10;                      // 设置为输出模式
                    P3M0 |=  0x10;
                    Pulse = 0;                          // 输出低电平

                    trigger_lock = 1;                   // 锁住，不再重复触发
                    low_cnt = 0;
                }
            }
            else
            {
                low_cnt = 0; // 已锁定期间不计数
            }
        }
        else // cmp_filtered == 1
        {
            // 电压 > 1.19V
            PWMB_ENO &= ~0x40;                          // 清除 bit6，使通道4输出禁止
            P3M1 &= ~0x10;                              // 设置为输出模式
            P3M0 |=  0x10;
            Pulse = 0;                                  // 输出低电平
            trigger_lock = 0;                           // 解锁允许下次触发
        }
    }
}
复制代码

这样么
我改了一下ENO

但还是当高于1.19的时候输出高电平

神*** · 发表于 7 天前

HyunYon*** · 发表于 7 天前

神*** 发表于 2025-10-25 12:46

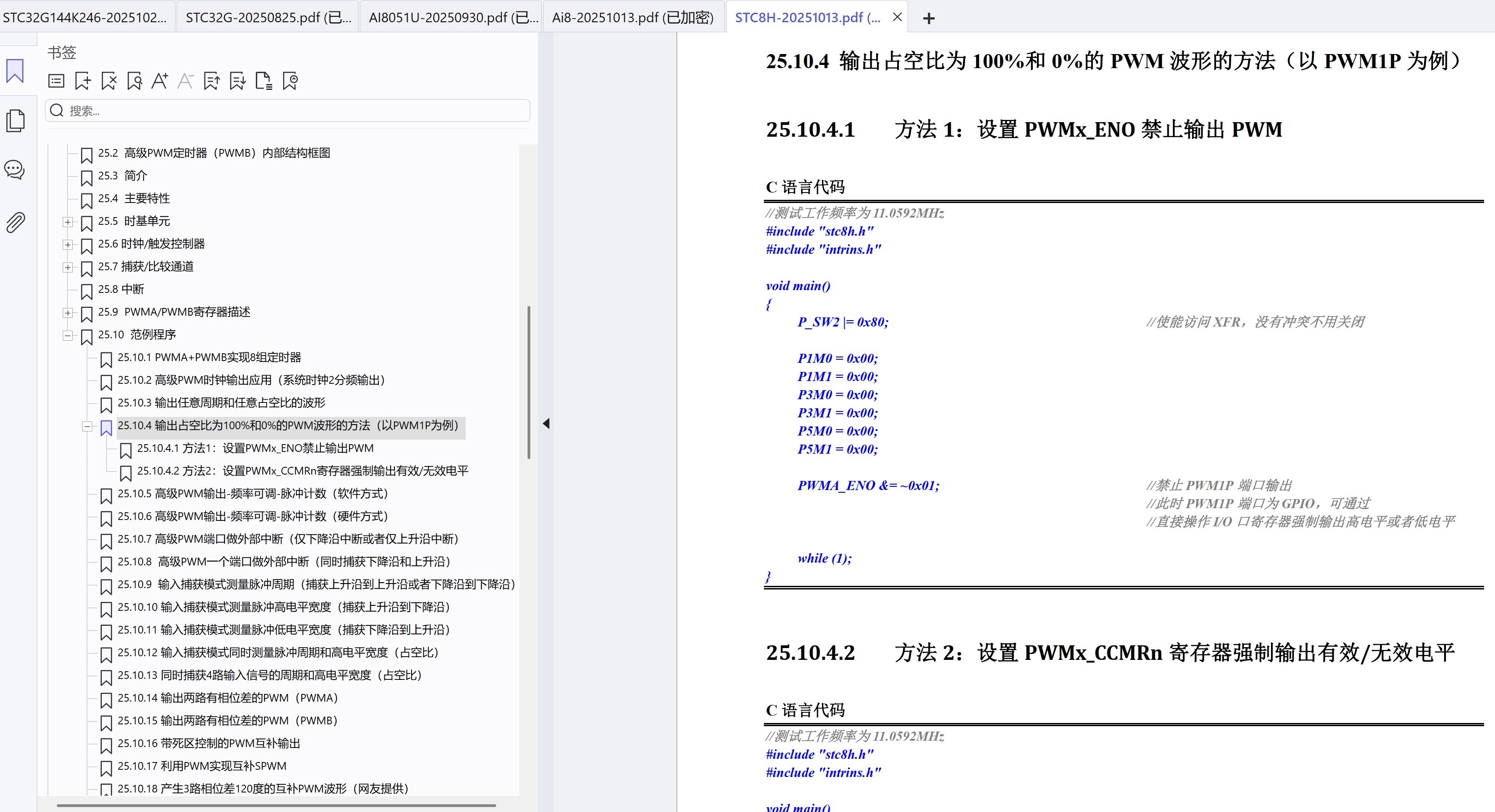

两个方案都不行
高于1.19的时候直接强制输出无效电平
也会直接高电平了

// 方案003
/*
配置说明:
比较器电平：
0表示 正输入 小于 负输入
1表示 正输入 大于 负输入

*/


// 头文件
#include "STC8Hxxx.h"


// 引脚定义
sbit OUT_INT0 = P3^2;   // 外部中断0输入引脚
sbit Pulse = P3^4;      // PWM脉冲输出引脚
sbit CMP   = P3^7;      // 比较器正输入端


// 宏定义
#define MAIN_Fosc 35000000L     // 35MHz主频


// 声明
// 数组
// 函数
// 变量
bit cmp_filtered = 1;           // 当前比较器稳定状态
bit trigger_lock = 0;           // 锁存标志：0=允许触发，1=已触发等待解锁

u8 stable_cnt = 0;


// 函数模块
// 比较器初始化
void CMP_Init(void)
{
    CMPEXCFG = 0x00;
    CMPEXCFG |= 0x00;   // P3.7 为 CMP+ 输入脚
    CMPEXCFG |= 0x04;   // 内部 1.19V 参考为 CMP?
    P_SW2 &= 0x7F;      // 禁止XFR访问

    CMPCR2 = 0x00;
    CMPCR2 &= ~0x80;    // 输出不反向
    CMPCR2 &= ~0x40;    // 使能0.1us滤波
    CMPCR2 |= 0x10;     // 输出结果经过16个去抖时钟稳定输出

    CMPCR1 = 0x00;
    CMPCR1 |= 0x02;     // 输出使能
    CMPCR1 |= 0x80;     // 比较器模块使能
}

// PWMB脉冲配置
void PWMB_config(void)
{
    PWMB_PSCR   = 11;                   // 预分频寄存器, Fpwm = SYSclk / ((PSCR+1)*(ARR+1))
    PWMB_DTR    = 0;                    // 死区时间配置
    PWMB_ARR    = 29165;                 // 自动重装载寄存器，控制PWM周期

    PWMB_CCER1  = 0;
    PWMB_CCER2  = 0;
    PWMB_SR1    = 0;
    PWMB_SR2    = 0;
    PWMB_ENO    = 0;
    PWMB_PS     = 0;
    PWMB_IER    = 0;
    PWMB_CR1    = 0;

    PWMB_CCR4   = 14582;                 // 比较匹配值: 输出脉宽 = 2000 - 1750 = 250
    PWMB_CCMR4  = (7 << 4) + 8;         // 通道4 PWM模式2 + 允许CCR预装载

    PWMB_CCER2 |= 0x50;                 // 使能通道4输出, 高电平有效 (CH4P=0, CH4E=1)

    PWMB_PS    |= (1 << 6);             // 选择P3.4作为PWM输出引脚（bit7:6 = 01）
    PWMB_ENO   |= 0x40;                 // 允许通道4输出到IO (bit6: ENO8P)

    PWMB_BKR    = 0x80;                 // 主输出使能（MOE=1）
    PWMB_CR1   |= 0x08;                 // 单脉冲模式（OPM=1）
}


// 主函数
void main(void)
{
    P_SW2 |= 0x80;      // 允许XFR访问

    // 引脚初始化
    P3M0 = (P3M0 & ~0x84) | 0x10; P3M1 = (P3M1 & ~0x10) | 0x84;     // P32 37 高阻输入  P34 推挽输出

    Pulse = 0;

    // 函数初始化
    CMP_Init();
    PWMB_config();

    // 主循环
    while (1)
    {
        bit now_cmp = CMPCR1 & 0x01;  // 读取比较器结果（1=V+>V?，0=V+<V?）

        //------------------ 去抖判断 ------------------
        if (now_cmp == cmp_filtered)
        {
            stable_cnt = 0;  // 状态稳定，不计数
        }
        else if (++stable_cnt > 3)
        {
            cmp_filtered = now_cmp;   // 确认状态改变
            stable_cnt = 0;
        }

        //------------------ 主逻辑 ------------------
        if (cmp_filtered == 0)
        {
            // 电压 < 1.19V
            static unsigned char low_cnt = 0;

            if (!trigger_lock)
            {
                // 连续三次低电平确认后触发一次
                if (++low_cnt >= 3)
                {
                    PWMB_ENO   |= 0x40;                 // 允许通道4输出到IO (bit6: ENO8P)
                    PWMB_CR1 |= 0x01;                        // 触发一次单脉冲输出

                    PWMB_CCMR1 |= 0x40;                         // 强制输出无效电平0%

                    trigger_lock = 1;                   // 锁住，不再重复触发
                    low_cnt = 0;
                }
            }
            else
            {
                low_cnt = 0; // 已锁定期间不计数
            }
        }
        else // cmp_filtered == 1
        {
            // 电压 > 1.19V
            PWMB_CCMR1 |= 0x40;                         // 强制输出无效电平0%
            trigger_lock = 0;                           // 解锁允许下次触发
        }
    }
}


// 中断服务函数

复制代码

乘风*** · 发表于 7 天前

HyunYon*** 发表于 2025-10-25 13:10
两个方案都不行
高于1.19的时候直接强制输出无效电平
也会直接高电平了

将PWMx_ENO对应通道关闭后就可以使用IO口方式输出高低电平


#define ENO5P       0x01
#define ENO6P       0x04
#define ENO7P       0x10
#define ENO8P       0x40

                        if(P34 == 0)
                        {
                                PWMB_ENO &= ~ENO5P; //关闭输出
                                PWMB_ENO &= ~ENO6P; //关闭输出
                                P20 = 0; //输出低电平
                                P21 = 0; //输出低电平
                        }
                        if(P35 == 0)
                        {
                                PWMB_ENO |= ENO5P; //使能输出
                                PWMB_ENO |= ENO6P; //使能输出
                        }
复制代码

HyunYon*** · 发表于 7 天前

乘风*** 发表于 2025-10-25 14:08
将PWMx_ENO对应通道关闭后就可以使用IO口方式输出高低电平

好的哥我试一下

HyunYon*** · 发表于 7 天前

乘风*** 发表于 2025-10-25 14:08
将PWMx_ENO对应通道关闭后就可以使用IO口方式输出高低电平

// 方案003
/*
配置说明:
比较器电平：
0表示 正输入 小于 负输入
1表示 正输入 大于 负输入

*/


// 头文件
#include "STC8Hxxx.h"


// 引脚定义
sbit OUT_INT0 = P3^2;   // 外部中断0输入引脚
sbit Pulse = P3^4;      // PWM脉冲输出引脚
sbit CMP   = P3^7;      // 比较器正输入端


// 宏定义
#define MAIN_Fosc 35000000L     // 35MHz主频

#define ENO5P       0x01
#define ENO6P       0x04
#define ENO7P       0x10
#define ENO8P       0x40
// 声明
// 数组
// 函数
// 变量
bit cmp_filtered = 1;           // 当前比较器稳定状态
bit trigger_lock = 0;           // 锁存标志：0=允许触发，1=已触发等待解锁

u8 stable_cnt = 0;


// 函数模块
// 比较器初始化
void CMP_Init(void)
{
    CMPEXCFG = 0x00;
    CMPEXCFG |= 0x00;   // P3.7 为 CMP+ 输入脚
    CMPEXCFG |= 0x04;   // 内部 1.19V 参考为 CMP?
    P_SW2 &= 0x7F;      // 禁止XFR访问

    CMPCR2 = 0x00;
    CMPCR2 &= ~0x80;    // 输出不反向
    CMPCR2 &= ~0x40;    // 使能0.1us滤波
    CMPCR2 |= 0x10;     // 输出结果经过16个去抖时钟稳定输出

    CMPCR1 = 0x00;
    CMPCR1 |= 0x02;     // 输出使能
    CMPCR1 |= 0x80;     // 比较器模块使能
}

// PWMB脉冲配置
void PWMB_config(void)
{
    PWMB_PSCR   = 11;                   // 预分频寄存器, Fpwm = SYSclk / ((PSCR+1)*(ARR+1))
    PWMB_DTR    = 0;                    // 死区时间配置
    PWMB_ARR    = 29165;                // 自动重装载寄存器，控制PWM周期

    PWMB_CCER1  = 0;
    PWMB_CCER2  = 0;
    PWMB_SR1    = 0;
    PWMB_SR2    = 0;
    PWMB_ENO    = 0;
    PWMB_PS     = 0;
    PWMB_IER    = 0;
    PWMB_CR1    = 0;

    PWMB_CCR4   = 14582;                // 比较匹配值: 输出脉宽 = 2000 - 1750 = 250
    PWMB_CCMR4  = (7 << 4) + 8;         // 通道4 PWM模式2 + 允许CCR预装载

    PWMB_CCER2 |= 0x50;                 // 使能通道4输出, 高电平有效 (CH4P=0, CH4E=1)

    PWMB_PS    |= (1 << 6);             // 选择P3.4作为PWM输出引脚（bit7:6 = 01）
    PWMB_ENO   |= 0x40;                 // 允许通道4输出到IO (bit6: ENO8P)

    PWMB_BKR    = 0x80;                 // 主输出使能（MOE=1）
    PWMB_CR1   |= 0x08;                 // 单脉冲模式（OPM=1）
}


// 主函数
void main(void)
{
    P_SW2 |= 0x80;      // 允许XFR访问

    // 引脚初始化
    P3M0 = (P3M0 & ~0x84) | 0x10; P3M1 = (P3M1 & ~0x10) | 0x84;         // P32 37 高阻输入  P34 推挽输出

    Pulse = 0;

    // 函数初始化
    CMP_Init();
    PWMB_config();

    // 主循环
    while (1)
    {
        bit now_cmp = CMPCR1 & 0x01;                    // 读取比较器结果（1=V+>V?，0=V+<V?）

        //------------------ 去抖判断 ------------------
        if (now_cmp == cmp_filtered)
        {
            stable_cnt = 0;                             // 状态稳定，不计数
        }
        else if (++stable_cnt > 3)
        {
            cmp_filtered = now_cmp;                     // 确认状态改变
            stable_cnt = 0;
        }

        //------------------ 主逻辑 ------------------
        if (cmp_filtered == 0)
        {
            // 电压 < 1.19V
            static unsigned char low_cnt = 0;

            if (!trigger_lock)
            {
                // 连续三次低电平确认后触发一次
                if (++low_cnt >= 3)
                {
                    PWMB_ENO   |= 0x40;                 // 允许通道4输出到IO (bit6: ENO8P)
                    PWMB_CR1 |= 0x01;                        // 触发一次单脉冲输出

                    PWMB_ENO &= ~ENO8P;                 // 关闭输出
                    Pulse = 0;

                    trigger_lock = 1;                   // 锁住，不再重复触发
                    low_cnt = 0;
                }
            }
            else
            {
                low_cnt = 0;                            // 已锁定期间不计数
            }
        }
        else                                            // cmp_filtered == 1
        {
            // 电压 > 1.19V
            PWMB_ENO &= ~ENO8P;                         // 关闭输出
            Pulse = 0;

            trigger_lock = 0;                           // 解锁允许下次触发
        }
    }
}


// 中断服务函数

复制代码

我现在是这样写的
但是实际检测的时候发现高于1.19的时候还是高电平
而且我判断有可能低1.19的时候有可能拉低电平也没有起作用而仅仅只是因为脉冲刚好在低电平结束所以持续低于的状态

HyunYon*** · 发表于 7 天前

这是最新回复的测试结果
