Ai8051U学习打卡

MJ***

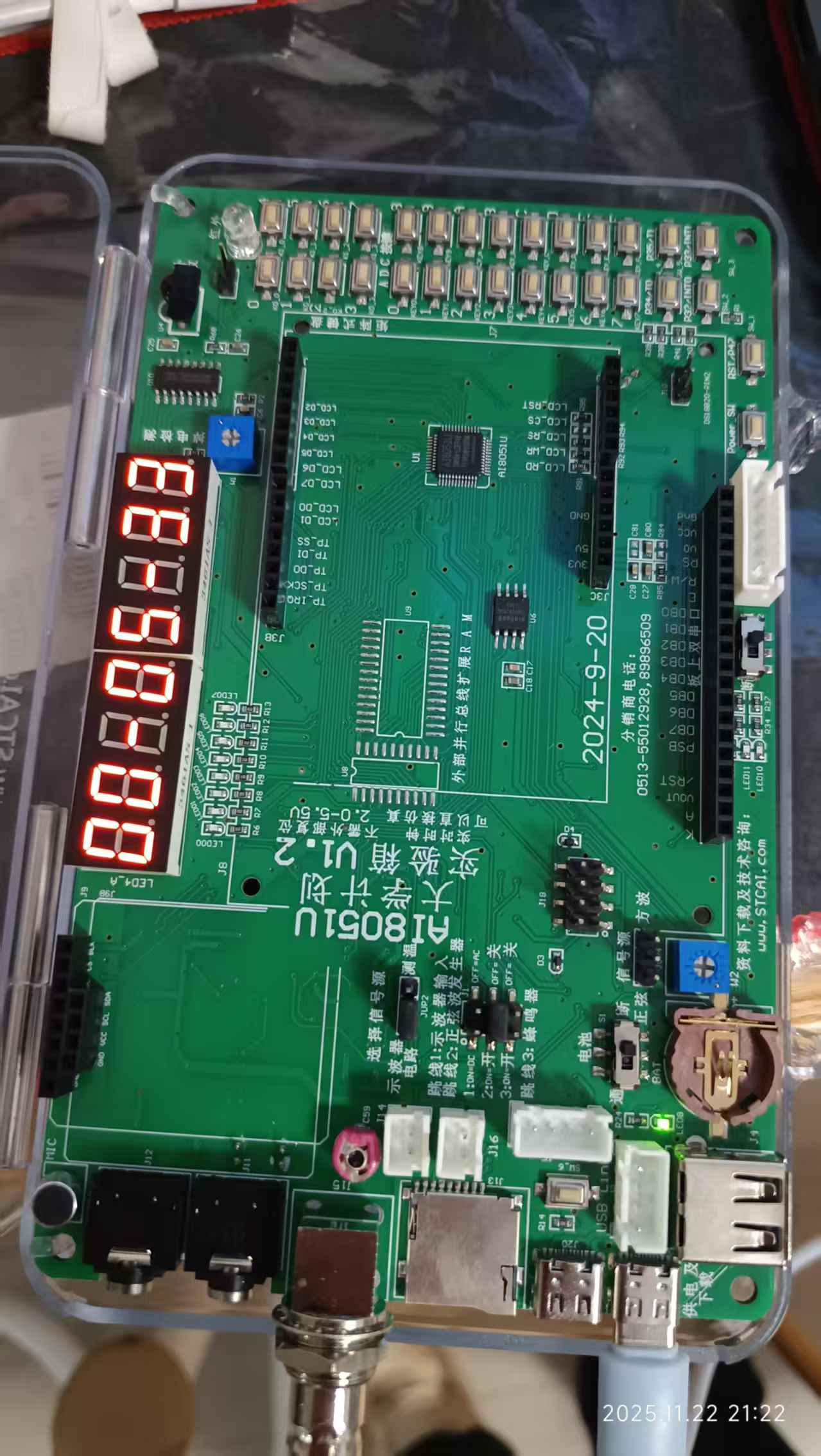

今天我学习了《Ai8051U深度入门》教学视频第9课 数码管的静态数码管部分，看了视频才知道，原来数码管显示还能用上结构体，74hc595的控制程序还能这样写，这是以前各种8051单片机书上没有看过的内容，每年这么多单片机的课本的都是无脑重复，真的想起一句话，学校里学的单片机太简单基础，都不知道现在公司里的单片机技术发展到什么样子。

MJ***

今天学习了 《Ai8051U深度入门》教学视频第9节 第二个任务，动态显示0-7，我学到了 断码和位码都可以设定为数组，通过循环调用数组，每个数码管显示1ms，8个数码管时间不超过20ms防止闪烁，就可以固定的动态的显示0-7，调用数组号，如果需要增加，每次+1要写在[]方括号里。

MJ***

今天在B站学习了《Ai8051U深度入门》第9节 数码管的第三个任务，显示动态电子时钟，学习到 if else语句可以写很长，使用结构体的时候，每个数码管写一个seg_no ，1ms扫显示一个，8个数码管循环扫描，在从Task任务里 写一个shi fen miao的自加函数，就可以做成一个简易的电子时钟。我还发现B站的教学视频可以达到1080p，比在论坛里的视频看的清楚。

MJ***

今天学习了《Ai8051U深度入门》视频第9节课的 虚拟数码管部分，学习到了使用ISP软件+实验箱/擎天柱开发板进行虚拟数码管显示，还了解到了ISP软件在数码管显示方面的许多功能和强大的实力。不过视频里的ISP软甲版本是V6.94Y，我用的版本是V6.96E，比视频里的功能又增加了不少。

MJ***

今天复习了结构体流水灯和虚拟led端口显示，使用数组的形式显示火车流水灯，但是在怎样只开P2口并做到虚拟显示的函数PLED_40这里，我还是没理解端口设置，在cod[3] = ~T_NUM[state_now];                //P2 保持段码输出 这里 把~T_NUM[state_now]换掉，ISP软件的虚拟显示就不工作了。。。。
#include "io.h"

u8 T_NUM[16] =
{
        0X01,0X03,0X07,0X0F,0X1F,0X3F,0X7F,0XFF,
        0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00
};

u8 state_now = 0;

void PLED_40(void)
{
        u8 cod[8];
        cod[0] = 0x0f;                //表示开启P0-P3
        cod[1] = 0X00;                //关闭P0端口
        cod[2] = 0X00;                //关闭P1
        cod[3] = ~T_NUM[state_now];                //P2 保持段码输出
        cod[4] = 0X00;                //关闭P3
        LED40_SendData( cod,5 ); //仍发送前5个元素（使能P0-P3配置）

        P2 = ~T_NUM[state_now];//直接控制P2输出

        state_now++;
        if( state_now>15 )
                state_now = 0;


}

#include "task.h"
#include "io.h"




static TASK_COMPONENTS Task_Comps[]=
{
//状态  计数  周期  函数

{0, 150,   150,   PLED_40},      /* task 1 Period： 150ms */

};

u8 Tasks_Max = sizeof(Task_Comps)/sizeof(Task_Comps[0]);

//========================================================================
// 函数: Task_Handler_Callback
// 描述: 任务标记回调函数.
// 参数: None.
// 返回: None.
// 版本: V1.0, 2012-10-22
//========================================================================
void Task_Marks_Handler_Callback(void)
{
    u8 i;
    for(i=0; i<Tasks_Max; i++)
    {
        if(Task_Comps[i].TIMCount)      /* If the time is not 0 */
        {
            Task_Comps[i].TIMCount--;   /* Time counter decrement */
            if(Task_Comps[i].TIMCount == 0) /* If time arrives */
            {
                /*Resume the timer value and try again */
                Task_Comps[i].TIMCount = Task_Comps[i].TRITime;
                Task_Comps[i].Run = 1;      /* The task can be run */
            }
        }
    }
}

//========================================================================
// 函数: Task_Pro_Handler_Callback
// 描述: 任务处理回调函数.
// 参数: None.
// 返回: None.
// 版本: V1.0, 2012-10-22
//========================================================================
void Task_Pro_Handler_Callback(void)
{
    u8 i;
    for(i=0; i<Tasks_Max; i++)
    {
        if(Task_Comps[i].Run) /* If task can be run */
        {
            Task_Comps[i].Run = 0;      /* Flag clear 0 */
            Task_Comps[i].TaskHook();   /* Run task */
        }
    }
}

MJ***

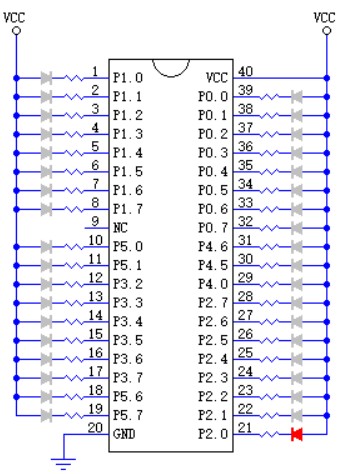

今天搞懂了 控制DIP40的各个管脚上LED状态的 库函数调用，前天学习代码的时候，void PLED_40(void)我并没有看懂命令格式，今天看懂了，1-4字节的4CH 45H 44H 28H 是固定的不能变动，第5字节的意思是 之后有效数据长度，这个可以在代码写完再改，第6字节是P0-P5端口的屏蔽为，ISP软件的示例3 第6字节是0FH，就是

  0-0-0-0--1--1--1--1，
  0-0-0-0-P4-P3-P2-P4
意思就是打开P0-P4口，
从第7字节开始，代码开始描述端口状态，
那么 4CH 45H 44H 28H 05H 0FH 11H 22H 33H 44H
        -----命令头--------|长度|端口|2灯|4灯|6灯|2灯
反过来再看命令，因为在第6字节描述哪个端口开关之后，又用了4个字节描述每个端口的状态，所以4+1是5，在第5字节描述有效数据长度就是05H，
我前天使用虚拟显示的时候，用P2端口显示流水灯，但是其他端口也有虚拟端口亮，当时不知道为什么，
今天想明白了，因为用的是取反，所以 其他口我以为是灭，其实是亮

MJ***

当我把代码改为如下就只有P2口流水灯了
#include "io.h"

u8 T_NUM[8] =
{
        0X01,0X03,0X07,0X0F,0X1F,0X3F,0X7F,0XFF
};

u8 state_now = 0;

void PLED_40(void)
{
        u8 cod[8];
        cod[0] = 0x0f;                //表示开启P0-P3
        cod[1] = 0Xff;                //P0端口
        cod[2] = 0Xff;                //P1
        cod[3] = ~T_NUM[state_now];                //P2
        cod[4] = 0Xff;                //P3
        LED40_SendData( cod,5 );

        P2 = ~T_NUM[state_now];

        state_now++;
        if( state_now>7 )
                state_now = 0;

}

MJ***

今天又研究了一下虚拟显示LED的代码，搞明白了，虚拟显示和实际显示是两回事，PLED-40()函数只是把LED信息打包放在信封里，发给单片机，其实虚拟显示和实际显示可以自己显示自己的，互不干扰，互不影响，我有修改了代码，让P0口，P1口和P2口 分别显示P2口的流水灯，但是擎天柱开发板上只有P2显示，
#include "io.h"

u8 T_NUM[16] =
{
        0X01,0X03,0X07,0X0F,0X1F,0X3F,0X7F,0XFF,
        0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00
};

u8 state_now = 0;

void PLED_40(void)
{
        u8 cod[8];
        cod[0] = 0x0f;                //表示开启P0-P3
        cod[1] =~T_NUM[state_now];        //关闭P0端口
        cod[2] = ~T_NUM[state_now];        //关闭P1
        cod[3] = ~T_NUM[state_now];                //P2 保持段码输出
        cod[4] = 0XFF;                //关闭P3
        LED40_SendData( cod,5 ); //仍发送前5个元素（使能P0-P3配置）

        P2 = ~T_NUM[state_now];//直接控制P2输出

        state_now++;
        if( state_now>15 )
                state_now = 0;


}

MJ***

今天看了《Ai8051U深度入门》教学视频第10节的前半部分，明白了 LED虚拟显示的 命令格式

例如 功能1控制DIP40各个管脚上LED状态和功能2指定管脚上的LED状态，命令格式类似，但是库函数名称不一样
格式都是  ： 4CH  |  45H  |  44H  |  28H  |  02H  |  01H  |  55H
描述     ：    -----------------固定头---------|-长度--|--端口-|-状态-

MJ***

今天看了《Ai8051U深度入门》教学视频第10节的前半部分，明白了 LED虚拟显示的 命令格式

例如 功能1控制DIP40各个管脚上LED状态和功能2指定管脚上的LED状态，命令格式类似，但是库函数名称不一样，功能3控制
功能3    格式             4CH  |  45H  |  44H  |  28H  | x1     |   x2   |  pn
   字节顺序                1字节|2字节  |3字节 |4字节  | 5字节 |6字节 |7字节
示例  ：                    4CH  |  45H  |  44H  |  28H  |  02H  |  01H  |  55H
             描述     ：    -----------------固定头---------|-长度--|--端口-|-状态-
第6字节组成:    bit7     bit6    bit5    bit4    bit3    bit2    bit1    bit0
代表端口                               P5      P4      P3      P2     P1      P0
计算                   8        4        2        1        8       4       2       1
3示1   01H          0        0        0        0        0        0       0       1    --设置P0口
3示2   04H          0        0        0        0        0        1       0       0    --设置P2口

第7字节组成:    bit7     bit6    bit5    bit4    bit3    bit2    bit1    bit0
计算                   8        4        2        1        8       4       2       1
3示1   55H          0        1        0        1        0       1       0       1
3示2   AAH         1         0        1       0        1       0       1       0

第5字节长度的意思就是从第五字节向后还有几个字节，第5字节就写几，示例中第5字节后面还有两个字节，所以第五字节就是02H

功能1和功能2  指定管脚输出低/高电平
功能1/2    格式             4CH  |  45H  |  44H  |  28H  | 02H   |  00H   |  px
   字节顺序                   1字节|2字节  |3字节 |4字节  | 5字节 |6字节 |7字节
描述     ：                     -----------------固定头---------|-长度--|-固定-|-状态-

示例1                             4CH      45H    44H    28H  |  02H  |  00H | 03H
描述     ：                     |----------------固定头---------|-长度--|-固定-|-状态-

第7字节组成:                  bit7   |   bit6    bit5    bit4    bit3 |  bit2    bit1    bit0 |
描述                        高平1/低0 |  ------指定管脚-------------|-----指定第几位----|
含义                                 1/0        8       4       2       1    |    4        2       1
计算                                  8         4        2       1      8          4        2       1
功1示1  第7字节  03H         0          0       0       0       0         0        1       1
含义                            低电平   |--------P0管脚--------------|------第3位-------
功1示2 第7字节   25H         0         0        1      0       0          1        0        1
含义                            低电平   |--------P4管脚--------------|------第5位-------

说实话第7字节为25H，代表P4.5口 我有点懵，
