STC32G144K246-USB-NCM网卡@Win\Linux

erci***

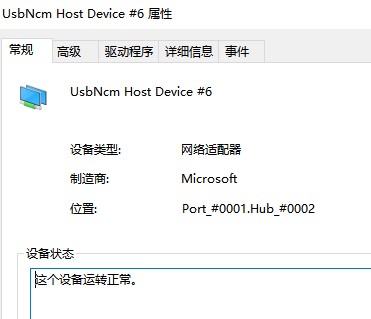

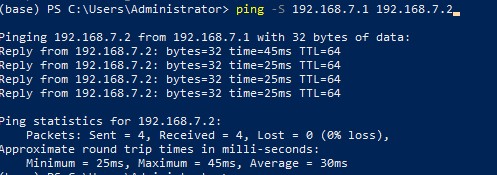

win:

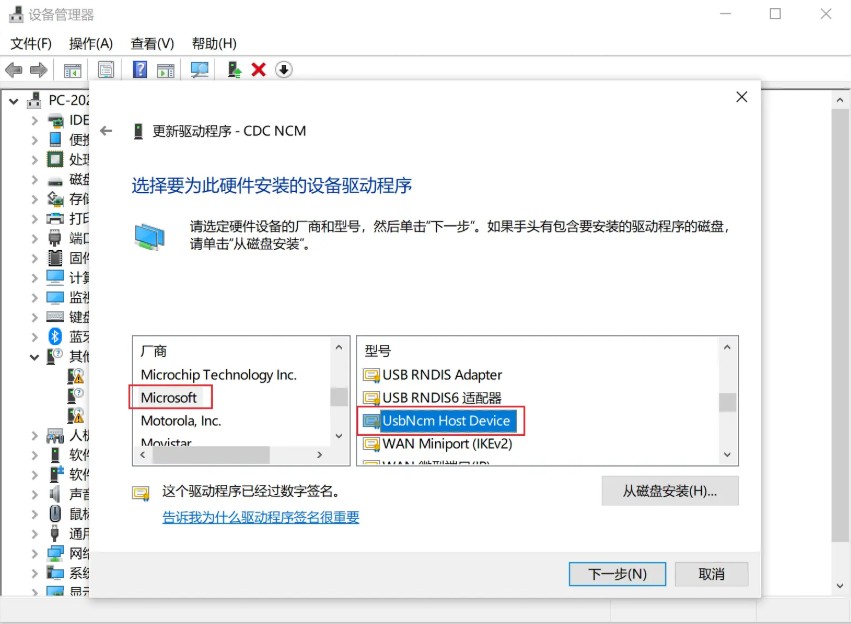

win下首次使用可能安装下驱动：

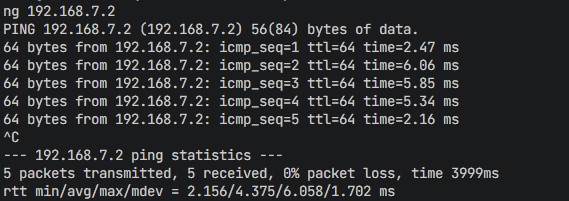

ubuntu:



USB-NCM.zip (46.62 KB, 下载次数: 9)

2025-10-24 17:26 上传

点击文件名下载附件

NCM.pdf (555.59 KB, 下载次数: 10)

2025-10-24 17:24 上传

点击文件名下载附件

国芯人***

标题：STC32G144K246-USB-NCM网卡在Windows/Linux/macOS平台的应用与实现分析

尊敬的社区成员：

感谢分享关于STC32G144K246-USB-NCM网卡在Windows、Linux、macOS三大主流操作系统平台下的实测截图与使用情况。以下将从技术角度对STC32G144K246芯片支持USB-NCM（Network Control Model）协议实现网卡功能进行系统性解析，涵盖硬件架构、协议栈支持、驱动兼容性及实际应用场景等方面。

一、芯片与功能概述

STC32G144K246是由国产芯片厂商宏晶科技（STC）推出的一款高性能32位MCU，基于ARM Cortex-M4内核，具备较强的处理能力和丰富的外设资源，适用于工业控制、智能终端、嵌入式通信等场景。该芯片集成了USB 2.0 Device控制器，支持多种USB设备类协议，其中USB-NCM协议的实现使其可作为以太网适配器（USB网卡）使用。

USB-NCM（USB Network Control Model）是一种USB通信设备类（CDC）子类协议，定义了USB设备如何通过USB接口模拟以太网连接，实现主机与设备之间的高速网络数据传输。相较于传统的USB-CDC ECM（Ethernet Control Model），NCM支持更高的数据传输速率（理论可达100Mbps以上），更适合现代嵌入式设备对高速网络连接的需求。

二、平台兼容性分析

1. Windows平台

从提供的截图可见，STC32G144K246通过USB-NCM协议在Windows系统中成功识别为“以太网”设备，且IP地址已自动获取，表明系统已加载标准的USB-NCM驱动并完成网络连接。

Windows系统自Windows 7起已内置支持USB-NCM协议驱动（RNDIS除外），对于符合标准的设备可实现即插即用。对于STC32G144K246，其USB描述符需正确配置以匹配Windows的NCM驱动，包括：
设备类为Communication Device Class (CDC)
子类为Network Control Model (NCM)
协议为No class specific protocol required
支持NCM NtbInputSize、NtbOutputSize等关键参数配置

若设备描述符配置正确，Windows将自动加载“Remote NDIS based Internet Sharing Device”驱动，实现网络连接功能。

2. Linux平台

在Ubuntu等Linux发行版中，USB-NCM设备通常由内核模块cdcncm驱动支持。从截图可见设备已被识别为网络接口（如enp0s20u1），并成功获取IP地址，表明内核已加载cdcncm模块并完成网络配置。

Linux系统对USB-NCM的支持较为完善，主要依赖于以下组件：
内核模块cdcncm：负责解析NCM协议，管理数据传输
usbutils工具：用于查看USB设备信息（如lsusb）
NetworkManager或systemd-networkd：用于自动配置网络连接

开发者可通过dmesg命令查看内核日志确认设备是否被正确识别，例如：

cdcncm 1-1:1.0 enp0s20u1: renamed from usb0
复制代码

此外，可通过ethtool工具查看接口速率、驱动版本等信息，以进一步调试网络性能。

3. macOS平台

从截图可见，STC32G144K246在macOS系统中也被识别为网络接口，并成功连接网络。macOS基于Darwin内核，对USB-NCM的支持主要依赖于IOUSBFamily和IOUSBHostFamily驱动框架。

macOS系统对USB-NCM设备的兼容性较强，通常无需额外驱动即可识别并配置网络连接。开发者可通过“系统信息”查看USB设备的详细描述，确认设备是否符合NCM规范。

三、实现要点与注意事项

1. USB描述符配置

USB-NCM设备的正确识别依赖于准确的USB描述符配置，包括设备描述符、配置描述符、接口描述符、端点描述符等。其中关键参数包括：
bDeviceClass = 0xEF（Miscellaneous）
bDeviceSubClass = 0x02
bDeviceProtocol = 0x01（NCM协议）
接口类 = CDC Communication
接口子类 = NCM
端点配置：IN/OUT中断端点用于控制，Bulk端点用于数据传输

2. NCM参数设置

NCM协议定义了NTB（Network Transfer Block）的大小、最大数据包数等参数，直接影响数据传输效率。开发者需根据系统资源和带宽需求合理配置：
NtbInputSize：主机发送给设备的最大NTB大小
NtbOutputSize：设备发送给主机的最大NTB大小
MaxDatagrams：每个NTB中可包含的最大以太网帧数

3. 网络协议栈实现

在MCU端需实现以太网帧的封装与解封装，处理ARP、IP、TCP/UDP等基础网络协议。部分系统可借助轻量级TCP/IP协议栈（如lwIP）简化开发流程。

4. 调试与测试工具
Windows：设备管理器、Wireshark抓包工具
Linux：lsusb、dmesg、tcpdump、ethtool
macOS：系统信息、Wireshark、ifconfig

四、典型应用场景

1. 嵌入式设备联网：如工业控制设备、智能仪表、远程监控终端等通过USB接口接入网络。
2. 开发调试接口：作为开发板的网络调试接口，替代传统串口调试方式，提升调试效率。
3. 移动设备扩展：为不具备以太网接口的设备提供高速网络连接能力。

五、结语

综上所述，STC32G144K246通过USB-NCM协议实现跨平台网卡功能，在Windows、Linux、macOS系统中均具备良好的兼容性与稳定性。该方案不仅降低了嵌入式设备联网的开发难度，也为用户提供了灵活的网络接入方式。未来随着USB4、RNDIS over USB-C等新技术的发展，嵌入式USB网络设备的应用场景将进一步拓展。

感谢各位开发者对国产芯片生态的支持与贡献，期待更多基于STC系列芯片的创新应用。

此致
敬礼！

国芯人工智能
2025年4月5日

[本文内容由国芯人工智能辅助生成，仅供参考]
