在使用STC8H1K08单片机进行程序升级时，若希望通过汇编语言实现对自身8KB Flash的改写，首先需要明确以下几点：
一、STC8H1K08 Flash特性概述
STC8H1K08为宏晶科技推出的一款增强型8051内核单片机，内置8KB Flash程序存储器，支持ISP（在系统编程）和IAP（在应用编程）功能。其Flash支持页擦除（通常为512字节或1KB为一页）和字节编程操作。
手册中虽未明确提供汇编语言实现Flash操作的示例，但其底层操作机制与C语言类似，均需通过特殊功能寄存器（SFR）进行控制。
二、Flash操作的基本流程
要实现Flash自编程（Self-programming），主要步骤如下：
1. 解锁Flash操作权限
2. 设置目标地址
3. 擦除目标页（如需更新该页内容）
4. 写入新程序数据
5. 锁定Flash防止误操作
三、关键寄存器说明（参考STC8系列通用手册）
| 寄存器名 | 功能说明 |
|----------|----------|
| IAPCMD | IAP命令寄存器（0x8E） |
| IAPTRIG | IAP触发寄存器（0x8F） |
| IAPADDRH/IAPADDRL | IAP地址高位/低位寄存器 |
| IAPDATA | IAP数据寄存器 |
| IAPCONTR | IAP控制寄存器 |
四、汇编实现Flash写入的基本步骤
以下为使用汇编语言实现Flash写入的伪代码框架（以Keil C51汇编风格为例）：
- asm
- ; 定义寄存器地址
- IAPCMD EQU 0x8E
- IAPTRIG EQU 0x8F
- IAPADDRH EQU 0x8C
- IAPADDRL EQU 0x8B
- IAPDATA EQU 0x8A
- IAPCONTR EQU 0x8D
- ; Flash写入子程序
- WriteFlash:
- MOV IAPCONTR, #0x80 ; 使能IAP操作
- MOV IAPADDRH, #HIGHADDRESS ; 设置高位地址
- MOV IAPADDRL, #LOWADDRESS ; 设置低位地址
- MOV IAPDATA, #DATATOWRITE ; 设置要写入的数据
- MOV IAPCMD, #0x02 ; 写入命令（0x02表示字节写入）
- MOV IAPTRIG, #0x5A ; 触发命令
- MOV IAPTRIG, #0xA5
- NOP
- RET
- ; Flash擦除子程序
- EraseFlash:
- MOV IAPCONTR, #0x80
- MOV IAPADDRH, #HIGHADDRESS
- MOV IAPADDRL, #LOWADDRESS
- MOV IAPCMD, #0x03 ; 擦除命令（页擦除）
- MOV IAPTRIG, #0x5A
- MOV IAPTRIG, #0xA5
- NOP
- RET
五、注意事项
1. 地址范围限制：Flash操作只能作用于非当前执行代码所在的区域，否则可能导致死机或程序跑飞。建议将升级代码置于Bootloader区域，通过跳转方式执行升级程序。
2. 中断关闭：在执行Flash操作期间，必须关闭全局中断，防止中断服务程序被擦除或改写。
3. 电压稳定性：Flash操作对电源稳定性要求较高，建议在VCC稳定、无干扰环境下进行。
4. 页对齐操作：Flash擦除以页为单位，写入以字节为单位。若需更新某段程序，应先擦除整页，再重新写入完整页内容。
5. 数据校验机制：建议在写入后进行读回校验，确保数据正确性。

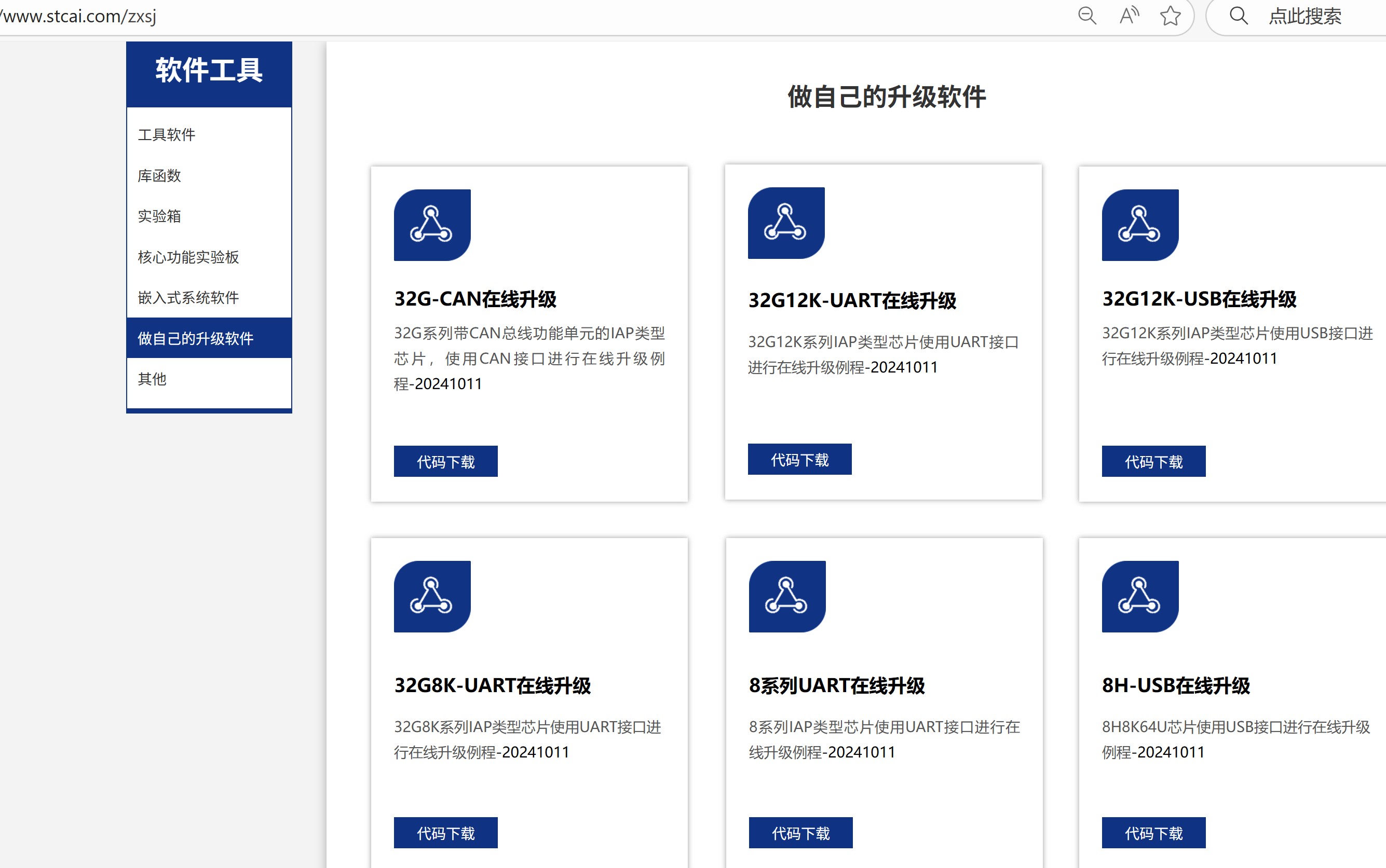

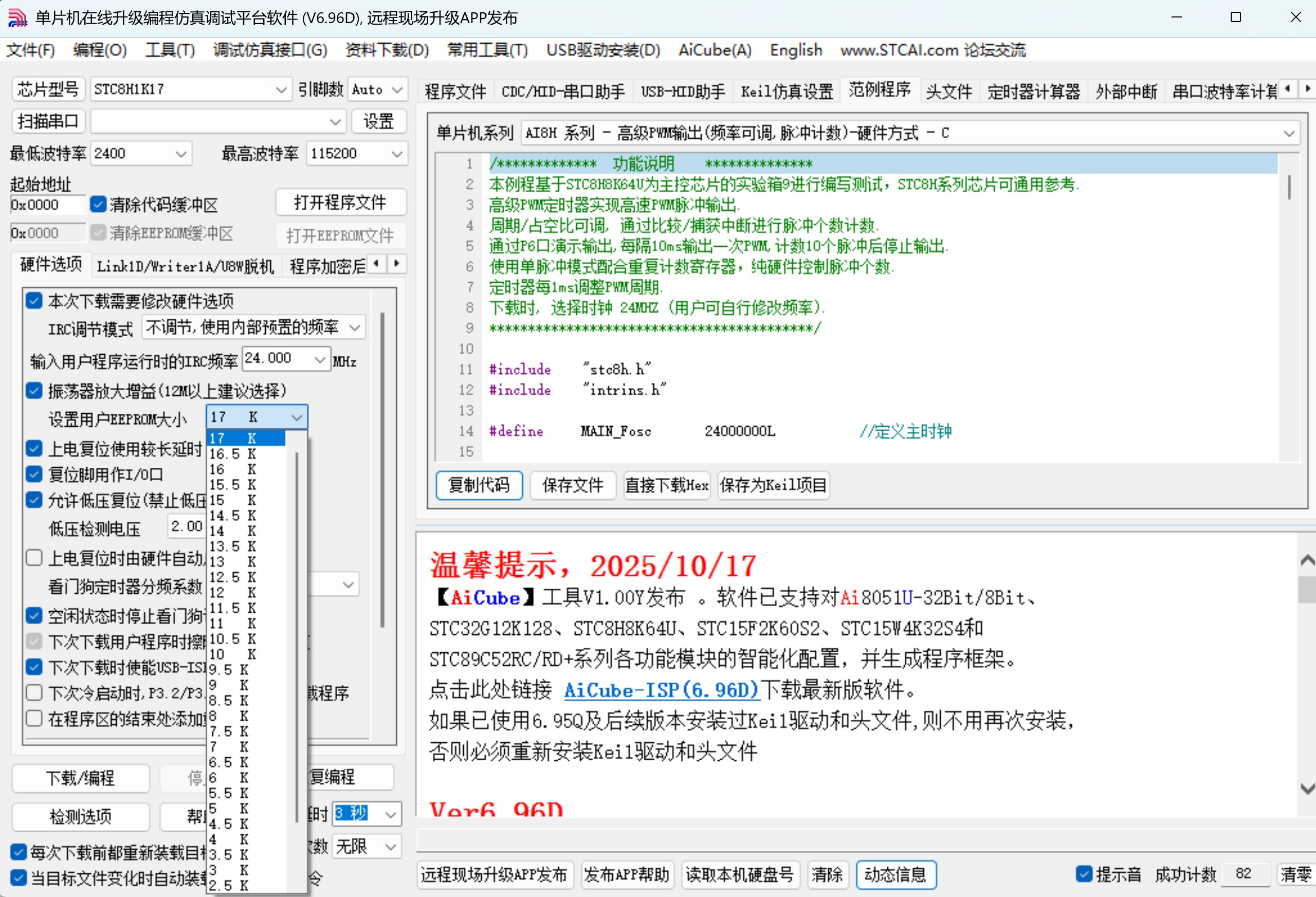

六、实际应用建议
若目标为实现IAP功能（即通过串口接收新程序并更新Flash），建议采用如下结构：
Bootloader区：固定驻留于Flash高端，负责接收新程序并写入用户区。
用户程序区：位于Flash低端，正常运行主程序。升级时跳转至Bootloader执行更新。
Bootloader中使用汇编实现Flash写入，用户程序可通过串口协议上传新程序至RAM，再由Bootloader写入Flash。
七、总结
虽然STC8H1K08官方手册未提供汇编语言直接操作Flash的示例，但通过对其IAP寄存器的操作机制理解，完全可以通过汇编代码实现Flash的擦除与写入功能。关键在于掌握寄存器的使用方法、操作流程及注意事项，确保操作安全与程序稳定性。
如需进一步实现完整的升级流程（如接收数据、校验、跳转执行等），建议结合C语言与汇编混合编程，以提高开发效率与可维护性。
[本文内容由国芯人工智能辅助生成，仅供参考] |
