你好！关于你使用 STC8H8K64U 单片机实现 LED 亮度渐变控制，并通过 P10 引脚输出 PWM 信号来调节亮度的问题，我可以为你提供一个完整的配置思路和示例代码，帮助你快速实现目标。
一、STC8H8K64U 简介
STC8H8K64U 是国芯人工智能推出的一款高性能增强型 8051 内核单片机，具有以下特点：
支持多路 PWM 输出；
集成内部高精度 R/C 时钟；
支持定时器、中断、ADC、SPI、UART 等多种外设；
可通过串口下载程序，无需专用烧录器。
二、实现目标
使用 STC8H8K64U 控制 LED 亮度；
通过 P10 引脚输出 PWM；
实现亮度渐变（如：由暗到亮，再由亮到暗）；
不使用外部晶振（使用内部时钟）；
三、PWM 输出配置思路
1. 确认 PWM 输出引脚
STC8H8K64U 的 P10 引脚支持 PWM 输出，对应的是 PCA 模块的 CCP0 通道。
2. 使用 PCA 模块配置 PWM
PCA（Programmable Counter Array）模块是 STC8H 系列单片机中的一个重要定时/计数模块，支持 PWM 输出、捕获、比较等功能。
3. 设置 PWM 参数
假设系统时钟为 24MHz（默认内部时钟）
PWM 频率设为 1kHz
占空比从 0% 到 100% 渐变
四、配置步骤
1. 初始化 PCA 模块
设置 PCA 工作模式为 PWM 模式；
设置周期寄存器（CMOD）；
设置 PWM 占空比寄存器（CCAP0L/CCAP0H）；
启动 PCA 计数器；
2. 实现亮度渐变逻辑
使用延时函数控制占空比变化速度；
通过变量控制占空比递增或递减；
实现循环渐变（亮→暗→亮）；

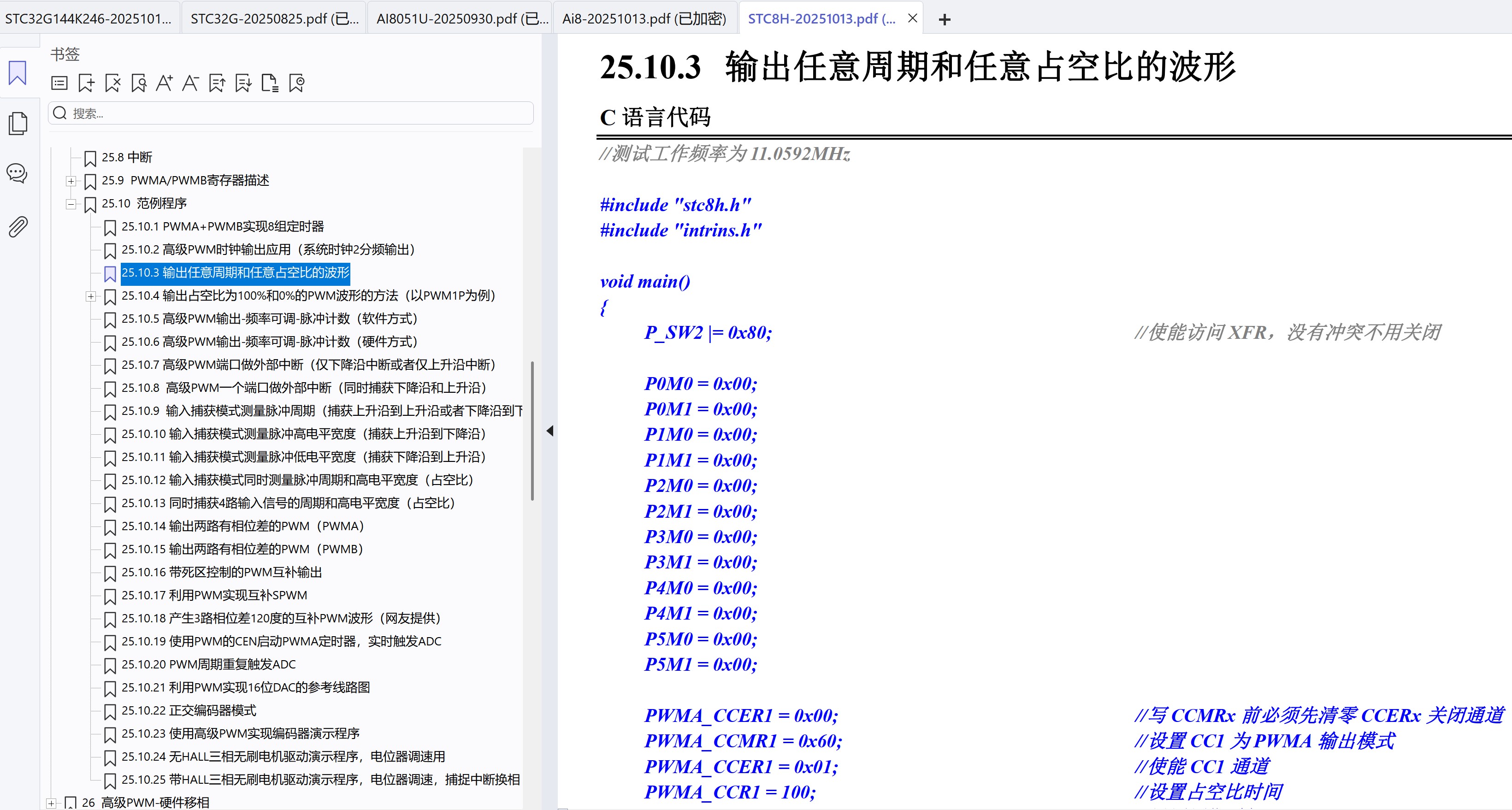

五、示例代码（Keil C51 编写）
- c
- include
-
- define DELAYTIME 10 // 占空比变化延时时间（ms）
-
- unsigned char pwmduty = 0; // 占空比（0~255）
- bit direction = 0; // 0:增加 1:减少
-
- void delayms(unsigned int ms) {
- unsigned int i, j;
- for (i = ms; i > 0; i--)
- for (j = 123; j > 0; j--);
- }
-
- void PCAInit(void) {
- CMOD = 0x02; // PCA 计数器时钟源为 Fosc/2，允许中断
- CL = 0x00; // 清除低字节
- CH = 0x00; // 清除高字节
- CCAP0L = 0x00; // 初始占空比为 0%
- CCAP0H = 0x00;
- CCAPM0 = 0x42; // PWM 模式，无中断
- CR = 1; // 启动 PCA
- }
-
- void SetPWMDuty(unsigned char duty) {
- CCAP0L = duty; // 设置占空比
- CCAP0H = duty;
- }
-
- void main(void) {
- PCAInit();
-
- while (1) {
- if (direction == 0) {
- if (pwmduty < 255) {
- pwmduty++;
- } else {
- direction = 1;
- }
- } else {
- if (pwmduty > 0) {
- pwmduty--;
- } else {
- direction = 0;
- }
- }
- SetPWMDuty(pwmduty);
- delayms(DELAYTIME);
- }
- }
六、说明与注意事项
1. PWM 频率计算公式：
复制代码
当 Fosc = 24MHz 时，PWM 频率为：
- 24,000,000 / (256 × 2) ≈ 46.875kHz
若需要更低频率（如 1kHz），可使用定时器中断控制占空比变化，或使用更慢的 PCA 时钟源。
2. LED 驱动建议：
若 LED 功耗较大，建议使用三极管或 MOSFET 驱动；
若使用共阳极 LED，需注意 PWM 极性（可配置为反向）；
若使用共阴极 LED，PWM 直接驱动即可。
3. 开发工具建议：
使用 Keil uVision5 编译；
使用 STC-ISP 下载程序；
使用 STC-ISP 设置芯片配置（如 I/O 口、时钟等）；
4. I/O 配置建议：
P10 为 PWM 输出引脚，确保该引脚未被其他功能占用；
若使用其他 PWM 通道，需更改 CCPx 配置；
七、扩展建议
可以加入按键控制渐变方向；
可以使用 ADC 读取电位器模拟输入控制亮度；
可以使用定时器中断实现更精确的 PWM 频率控制；
可以使用串口调试输出当前占空比等信息；
八、总结
本方案使用 STC8H8K64U 的 PCA 模块实现 PWM 输出，通过调节占空比实现 LED 亮度渐变控制。程序结构清晰、易于理解，适合初学者入门。你可以将代码复制到 Keil 工程中编译下载，结合硬件测试效果。
如果你有进一步的需求，例如使用定时器、ADC 或者多路 LED 控制，也欢迎继续提问！
祝你开发顺利！
