综合操作:

(s2con & 0x3f) |0x40: 这行代码的综合效果是保留 S2CON 的低 6 位，并将第 6 位设置为 1。

总结起来，这行代码的作用是确保 S2CON 寄存器的低 6 位保持不变，同时将第 6 位设置为 1。

其实就是先把前2位清0后第6位置1，其他位不变！

这样就是选模式1--可变波特率8位数据方式（此时第三位B5要设置为0）

B4：S2REN = 1;         //再把第4位置1允许接收

S2CON到此前4位变成了0101。后4位B3是S2TB8，B2是S2RB8

S2TB8：当串口 2 使用模式 2 或模式 3 时，S2TB8 为要发送的第 9 位数据，按需要由软件置位或清 0。在模式 0 和模式 1 中，该位不用。

S2RB8：当串口 2 使用模式 2 或模式 3 时，S2RB8 为接收到的第 9 位数据，一般用作校验位或者地址帧/数据帧标志位。在模式9和模式1中，该位不用。

B1：是S2TI  B0：是S2RI

S2TI：串口 2 发送中断请求标志位。在模式 0 中，当串口发送数据第 8 位结束时，由硬件自动将 S2TI置1，向主机请求中断，响应中断后S2TI必须用软件清零。在其他模式中，则在停止位开始发送时由硬件自动将S2TI置1，向CPU发请求中断，响应中断后S2TI必须用软件清零。

S2RI：串口 2 接收中断请求标志位。在模式 0 中，当串口接收第 8 位数据结束时，由硬件自动将 S2RI置1，向主机请求中断，响应中断后S2RI必须用软件清零。在其他模式中，串行接收到停止位的中间时刻由硬件自动将S2RI置1，向CPU发中断申请，响应中断后S2RI必须由软件清零。

所以后4位中的前2位模式1不用管，后2位在中断函数处理

到此 s2con就配置好了。

wuzhe***

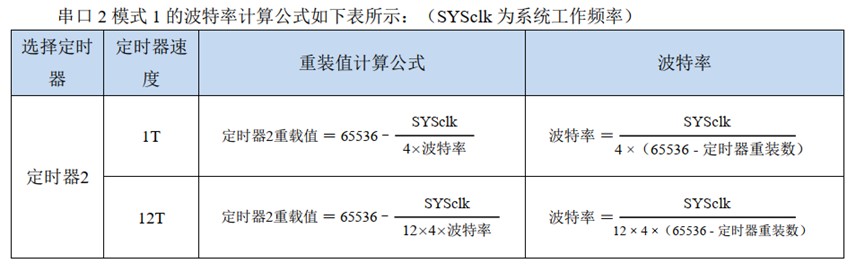

下面看看定时器波特率计算：

       SetTimer2Baudraye((u16)(65536UL - (MAIN_Fosc / 4) / Baudrate2));//配置定时器2

是怎么来的？

串口 2 的波特率是可变的，其波特率固定由定时器 2 产生。当定时器采用 1T 模式时（12 倍速），相应的波特率的速度也会相应提高 12 倍。

wuzhe***

#define    Baudrate2           115200L

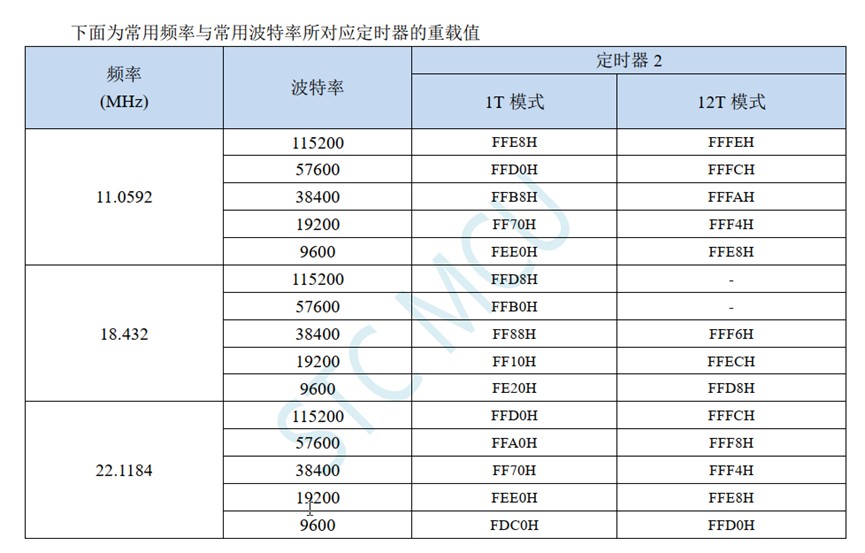

我们采用的波特率为Baudrate2时的定时器2重载值：65536UL - (MAIN_Fosc / 4) / Baudrate2

很明显我们是1T模式。

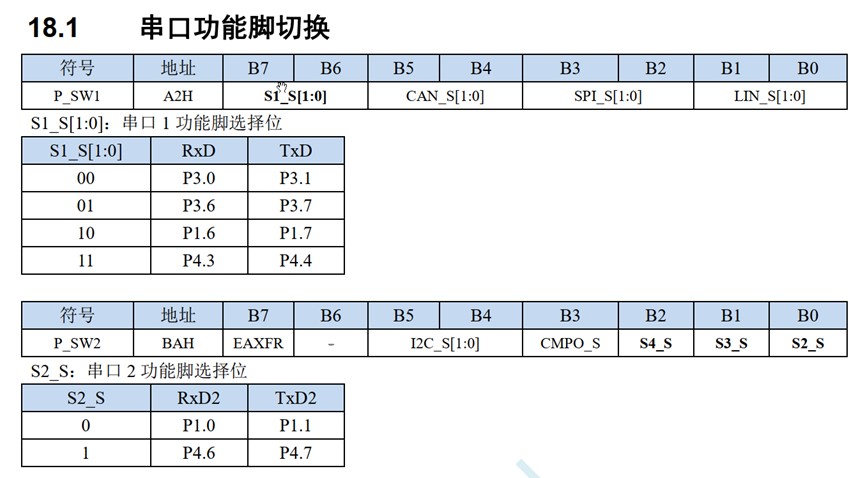

接下来看看串口2脚位设置：

串口1就有4组脚位切换，串口2就只有2组脚位：我们程序选1

S2_S = 1;         //UART2 switch to: 0:P1.0 P1.1,  1: P4.6 P4.7

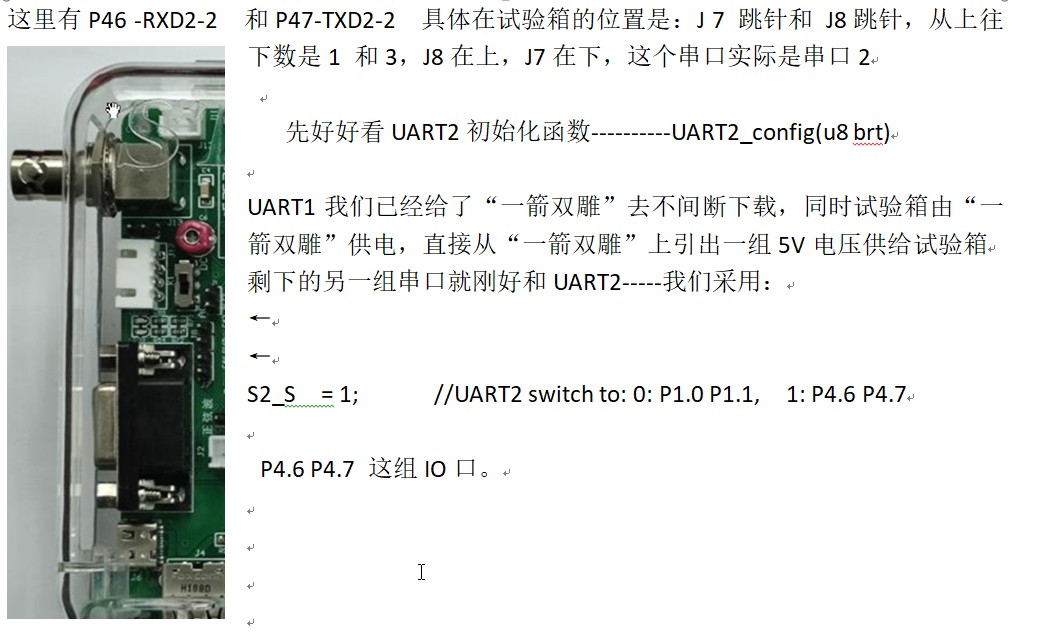

所以引脚硬件连线，我们要找P4.6 –RxD2  P4.7 T xD2

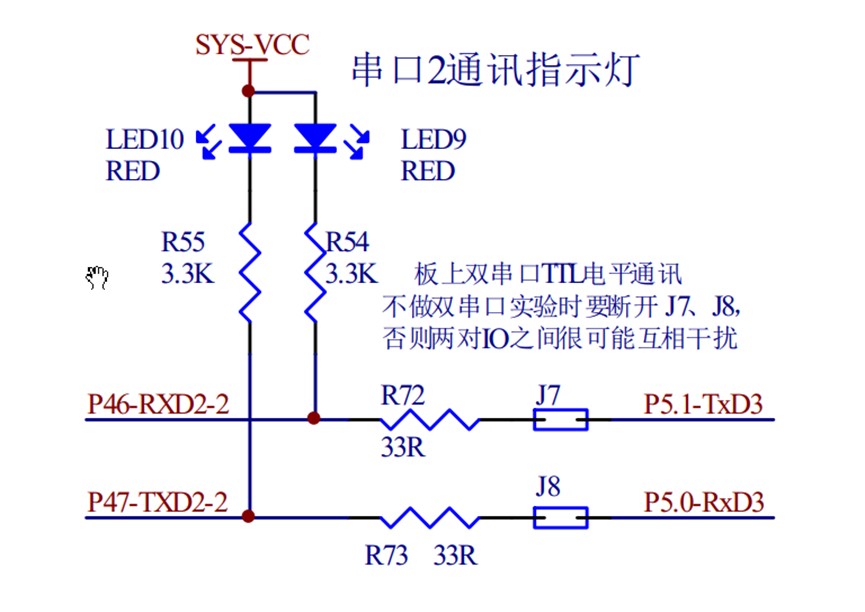

主要注意看我下面的2张贴图，一个是理论，一个实物

以前在学校长期不重视这些实操图纸，导致动手能力很弱

wuzhe***

接下来看中断：

EUSB：USB中断允许位。（注意：此位为只写位，不可读取，读取始终为0）

0：禁止 USB 中断   1：允许 USB 中断

ET4：定时/计数器T4的溢出中断允许位。

0：禁止 T4 中断   1：允许 T4 中断

ET3：定时/计数器T3的溢出中断允许位。

0：禁止 T3 中断   1：允许 T3 中断

ES4：串行口 4 中断允许位。

0：禁止串行口 4 中断   1：允许串行口 4 中断

ES3：串行口 3 中断允许位。

0：禁止串行口 3 中断  1：允许串行口 3 中断

ET2：定时/计数器T2的溢出中断允许位。

0：禁止 T2 中断      1：允许 T2 中断ESPI:SPI中断允许位。

0：禁止 SPI 中断      1：允许 SPI 中断

ES2：串行口 2 中断允许位。

0：禁止串行口 2 中断 1：允许串行口 2 中断

我们这里是：ES2   = 1;         //允许中断

wuzhe***

//========================================================================
// 函数: SetTimer2Baudraye(u16 dat)
// 描述: 设置Timer2做波特率发生器。
// 参数: dat: Timer2的重装值.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void SetTimer2Baudraye(u16 dat)  // 选择波特率, 2: 使用Timer2做波特率, 其它值: 无效.
{
    T2R = 0;        //Timer stop
    T2_CT = 0;        //Timer2 set As Timer
    T2x12 = 1;        //Timer2 set as 1T mode
    T2H = (u8)(dat / 256);
    T2L = (u8)(dat % 256);
    ET2 = 0;    //禁止中断
    T2R = 1;        //Timer run enable
}
复制代码

描述: 设置Timer2做波特率发生器。

参数: dat: Timer2的重装值.

主要是设置对应#define     Baudrate2           115200L的Timer2的重装值.

wuzhe***

接着看中断函数：

//========================================================================
// 函数: void UART2_int (void) interrupt UART2_VECTOR
// 描述: UART2中断函数。
// 参数: nine.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART2_int (void) interrupt 8
{
    if(S2RI)
    {
        S2RI = 0;    //Clear Rx flag
        RX2_Buffer[RX2_Cnt] = S2BUF;
        if(++RX2_Cnt >= UART2_BUF_LENGTH)   RX2_Cnt = 0;
        RX2_TimeOut = 5;
    }

    if(S2TI)
    {
        S2TI = 0;    //Clear Tx flag
        B_TX2_Busy = 0;
    }
}
复制代码

这个就相对简单很多，主要负责接受数据，清除中断标志位，发送中断标志位，发送忙标志。

wuzhe***

<div class="blockcode"><blockquote>//========================================================================
// 函数: void UART2_TxByte(u8 dat)
// 描述: 发送一个字节.
// 参数: 无.
// 返回: 无.
// 版本: V1.0, 2014-6-30
//========================================================================

void UART2_TxByte(u8 dat)
{
    S2BUF = dat;
    B_TX2_Busy = 1;
    while(B_TX2_Busy);
}

//========================================================================
// 函数: void PrintString2(u8 *puts)
// 描述: 串口2发送字符串函数。
// 参数: puts:  字符串指针.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void PrintString2(u8 *puts) //发送一个字符串
{
    for (; *puts != 0;  puts++) UART2_TxByte(*puts);    //遇到停止符0结束
}
复制代码

UART2发送一个字节. 和串口2发送字符串函数。

wuzhe***

注意我们从串口助手输入的是ASCII码，要转成BIN二进制码才能使用

先看懂下面2个函数：

/**************** ASCII码转BIN (ASCII码转二进制码)****************************/
u8  CheckData(u8 dat)
{
    if((dat >= '0') && (dat <= '9'))        return (dat-'0');
    if((dat >= 'A') && (dat <= 'F'))        return (dat-'A'+10);
    return 0xff;
}

/**************** 获取写入地址 ****************************/
u32 GetAddress(void)
{
    u32 address;
    u8  i,j;

    address = 0;
    if((RX2_Buffer[2] == '0') && (RX2_Buffer[3] == 'X'))
    {
        for(i=4; i<10; i++)
        {
            j = CheckData(RX2_Buffer[i]);
            if(j >= 0x10)   return 0x80000000;  //error
            address = (address << 4) + j;
        }
        return (address);
    }
    return  0x80000000; //error
}
复制代码

wuzhe***

这里要先获取要读出数据的字节数：

/**************** 获取要读出数据的字节数 ****************************/
u8  GetDataLength(void)
{
    u8  i;
    u8  length;

    length = 0;
    for(i=11; i<RX2_Cnt; i++)
    {
        if(CheckData(RX2_Buffer[i]) >= 10)  break;
        length = length * 10 + CheckData(RX2_Buffer[i]);
    }
    return (length);
}

复制代码

wuzhe***

串口2 处理函数略微复杂：

/**************** 串口2处理函数 ****************************/

void RX2_Check(void)
{
    u8  i,j;

    if((RX2_Cnt == 1) && (RX2_Buffer[0] == 'C'))    //发送C强制允许操作
    {
        B_FlashOK = 1;
        PrintString2("强制允许操作FLASH!\r\n");
    }

    if(!B_FlashOK)
    {
        PrintString2("PM25LV040/W25X40CL/W25Q80BV不存在, 不能操作FLASH!\r\n");
        return;
    }

    F0 = 0;
    if((RX2_Cnt >= 10) && (RX2_Buffer[1] == ' '))   //最短命令为10个字节
    {
        for(i=0; i<10; i++)
        {
            if((RX2_Buffer[i] >= 'a') && (RX2_Buffer[i] <= 'z'))    RX2_Buffer[i] = RX2_Buffer[i] - 'a' + 'A';//小写转大写
        }
        Flash_addr = GetAddress();
        if(Flash_addr < 0x80000000)
        {
            if(RX2_Buffer[0] == 'E')    //擦除
            {
                FlashSectorErase(Flash_addr);
                PrintString2("已擦掉当前扇区内容!\r\n");
                F0 = 1;
            }

            else if((RX2_Buffer[0] == 'W') && (RX2_Cnt >= 12) && (RX2_Buffer[10] == ' '))   //写入N个字节
            {
                j = RX2_Cnt - 11;
                for(i=0; i<j; i++)  tmp[i] = 0xff;      //检测要写入的空间是否为空
                i = SPI_Read_Compare(Flash_addr,tmp,j);
                if(i > 0)
                {
                    PrintString2("要写入的地址为非空,不能写入,请先擦掉!\r\n");
                }
                else
                {
                    SPI_Write_Nbytes(Flash_addr,&RX2_Buffer[11],j);     //写N个字节
                    i = SPI_Read_Compare(Flash_addr,&RX2_Buffer[11],j); //比较写入的数据
                    if(i == 0)
                    {
                        PrintString2("已写入");
                        if(j >= 100)    {UART2_TxByte((u8)(j/100+'0'));   j = j % 100;}
                        if(j >= 10)     {UART2_TxByte((u8)(j/10+'0'));    j = j % 10;}
                        UART2_TxByte((u8)(j%10+'0'));
                        PrintString2("字节内容!\r\n");
                    }
                    else        PrintString2("写入错误!\r\n");
                }
                F0 = 1;
            }
            else if((RX2_Buffer[0] == 'R') && (RX2_Cnt >= 12) && (RX2_Buffer[10] == ' '))   //读出N个字节
            {
                j = GetDataLength();
                if((j > 0) && (j < EE_BUF_LENGTH))
                {
                    SPI_Read_Nbytes(Flash_addr,tmp,j);
                    PrintString2("读出");
                    if(j>=100)  UART2_TxByte((u8)(j/100+'0'));
                    UART2_TxByte((u8)(j%100/10+'0'));
                    UART2_TxByte((u8)(j%10+'0'));
                    PrintString2("个字节内容如下：\r\n");
                    for(i=0; i<j; i++)  UART2_TxByte(tmp[i]);
                    UART2_TxByte(0x0d);
                    UART2_TxByte(0x0a);
                    F0 = 1;
                }
            }
        }
    }
    if(!F0) PrintString2("命令错误!\r\n");
}
复制代码

这里 if((RX2_Cnt >= 10) && (RX2_Buffer[1] == ' '))   //最短命令“E 0x001234”为10个字节且第二个字符是空格
意思是合格的命令才进来
而F0：
//在STC32G.h里有   sbit   F0 =  PSW^5;

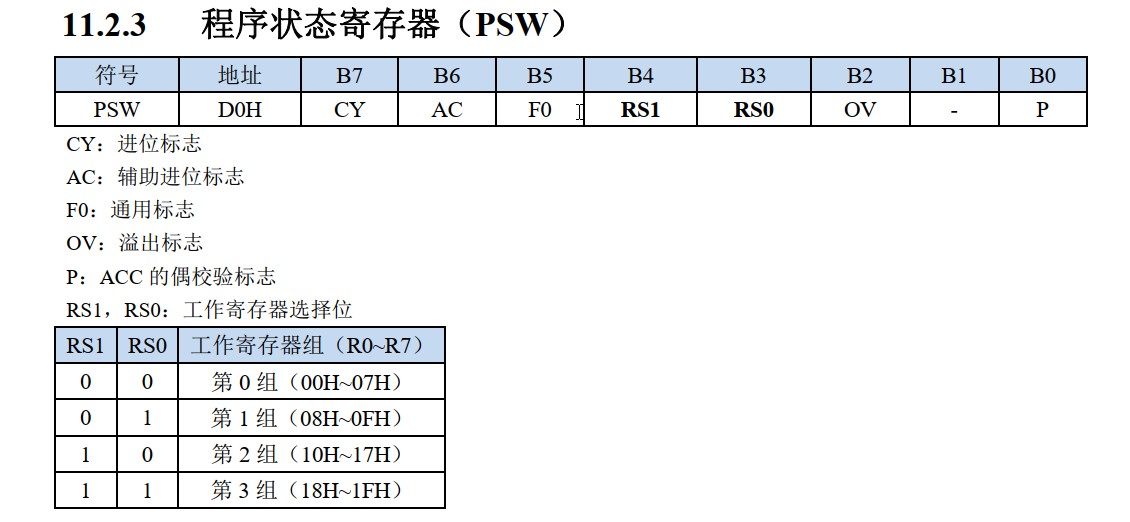

看看手册：

原来是状态寄存器PSW的第5位 F0：通用标志

我们先给F0 软件置0 ，等我们执行一段语句命令后，F0还能成功保持是0，就执行if(!F0) PrintString2("命令错误!\r\n"); 打印“命令错误!”，不成功保持0，就说明我们这段语句正常执行了。
