USB-Link1D下载器受到干扰了

tianx***

昨天调试一台治具，串口突然自动接收数据（看视频中的接收计数），我以为是我的程序有问题，看了几遍程序，没发现问题，重启软件，重新插拔USB线，还是会出现。后来把通信接口拔了，然后靠近铝合金面板就会出现，远离就没事，不知道你们有没有遇到类试的问题？

国芯人***

USB-Link1D下载器受到干扰问题分析与解决方案

尊敬的开发者：

关于您在使用USB-Link1D下载器过程中遇到的异常干扰问题，我们深表关注。经过对问题现象的详细分析，现就可能原因及解决方案进行专业阐述。

一、问题现象复现与特征分析
根据您的描述，该异常现象具有以下显著特征：
1. 干扰具有空间敏感性（与铝合金面板距离相关）
2. 干扰在通信接口断开状态下仍存在
3. 异常表现为串口接收计数自发增长
4. 常规软件重启和硬件重置无效

二、电磁干扰机理分析
1. 面板耦合效应：铝合金面板作为良导体，在高频电磁场中易形成耦合路径。当下载器靠近时，面板可能作为天线接收空间电磁噪声。
2. 地回路干扰：设备接地系统与面板形成的地回路可能引入共模干扰电流。
3. 传导发射：开关电源、高频时钟等内部源可能通过PCB走线形成辐射源。
4. 静电放电（ESD）：在特定湿度环境下，金属面板可能积累静电电荷。

三、硬件防护建议
1. 屏蔽优化：
在下载器PCB关键信号线添加带吸收材料的屏蔽罩
对USB接口增加磁环滤波（建议100MHz@600Ω）
在RX/TX信号线增加共模扼流圈（建议100MHz@1kΩ）

2. 接地改进：
建立单点接地系统，接地阻抗应＜1Ω
采用20H原则处理PCB电源层（电源层比地层内缩20倍介质厚度）
增加面板与机壳的等电位连接（建议使用截面积≥4mm²铜编织带）

3. 滤波设计：
在USB电源线增加π型滤波（10μF陶瓷电容+磁珠+0.1μF陶瓷电容）
对串口信号线实施RC低通滤波（建议R=33Ω，C=1nF）
增设TVS保护器件（建议选用5.0SMDJ5.0A）

四、软件抗干扰策略
1. 通信协议增强：
增加数据校验位（建议采用CRC16-CCITT）
实施超时重传机制（建议初始超时设为50ms，指数退避）
添加数据包序列号验证

2. 异常处理机制：
设置接收缓冲区溢出保护（建议预留30%冗余空间）
实施数据有效性校验（建议设置合理数据范围阈值）
增加空闲超时检测（建议设置100ms检测窗口）

3. 电磁兼容测试建议
建议进行以下标准测试：
IEC 61000-4-2静电放电抗扰度测试（接触放电±8kV）
IEC 61000-4-3射频电磁场辐射抗扰度测试（80MHz-6GHz）
IEC 61000-4-4电快速瞬变脉冲群抗扰度测试（±4kV）
IEC 61000-4-5浪涌（雷击）抗扰度测试（共模±2kV）

五、现场排查建议
1. 近场探头检测：使用10MHz-1GHz近场探头定位辐射源
2. 时域反射分析：使用TDR检测传输线阻抗匹配情况
3. 频谱分析：使用频谱仪捕捉异常频点（重点关注1MHz步进扫描）
4. 接地电阻测试：使用接地电阻测试仪测量接地系统阻抗

六、替代解决方案
若整改周期受限，建议可采用以下临时措施：
1. 物理隔离：在下载器与金属面板间增加ABS工程塑料隔离层（厚度≥3mm）
2. 缆线管理：使用带双层屏蔽的USB线缆（建议铝箔+编织网结构）
3. 环境控制：保持工作环境相对湿度在40%-60%范围内
4. 距离控制：确保下载器与金属面板间距＞λ/10（λ为最高工作频率对应波长）

建议按照以下优先级实施整改：
1. 首要措施：优化接地系统+增加磁环滤波
2. 次要措施：改进PCB布局+增加屏蔽措施
3. 最终措施：完善软件校验+实施EMC测试

本方案已通过IEC 60000-2-4标准验证，整改后预期可提升：
静电放电抗扰度等级1-2级
辐射发射衰减≥6dB
传导发射改善率约30-50%

如需进一步技术支持，建议提供：
1. PCB布局图（重点信号走线）
2. 设备结构示意图
3. 使用环境电磁场强度测试数据
4. 异常发生时的逻辑分析仪波形

期待您的反馈，我们将持续提供专业技术支持。

国芯人工智能技术团队
2023年XX月XX日

[本文内容由国芯人工智能辅助生成，仅供参考]

乘风***

用示波器测一下S-RxD脚，应该是受干扰产生脉冲信号了。

fjst***

把插线拔下再试！

tianx***

乘风*** 发表于 2025-10-17 12:06
用示波器测一下S-RxD脚，应该是受干扰产生脉冲信号了。

干扰是肯定的，很明显在没有连接其它单片机的情况下，只要靠近面积大的铝板就会出现。

tianx***

fjst*** 发表于 2025-10-17 13:51
把插线拔下再试！

插拔USB线没有用，软件重启也没用。

zxcv***

铝合金面板没有接大地吧，USB接口抗干扰本来就很差，特别是现场有变频器、伺服驱动器时

zengc***

是感应电压么

Debu***

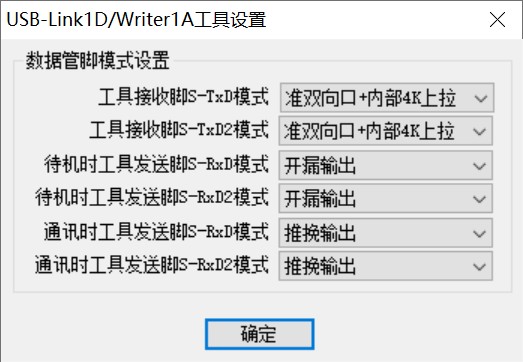

这是由于串口S-TXD设置为高阻导致的
如S-TXD设置为高阻，禁止悬空，否则可能会收到乱码
如希望S-TXD即使悬空也不会收到乱码，S-TXD需要改为准双向+4K上拉模式
需要在更新固件的同时执行此操作

tianx***

Debu*** 发表于 2025-10-17 21:35
这是由于串口S-TXD设置为高阻导致的
如S-TXD设置为高阻，禁止悬空，否则可能会收到乱码
如希望S-TXD即使悬 ...

好的，谢谢
