关于FOC 开环和方波驱动开环的类比

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:6
  • 最近打卡:2025-10-29 12:03:39
已绑定手机

1

主题

12

回帖

57

积分

注册会员

积分
57
发表于 2025-10-16 16:36:46 | 显示全部楼层 |阅读模式

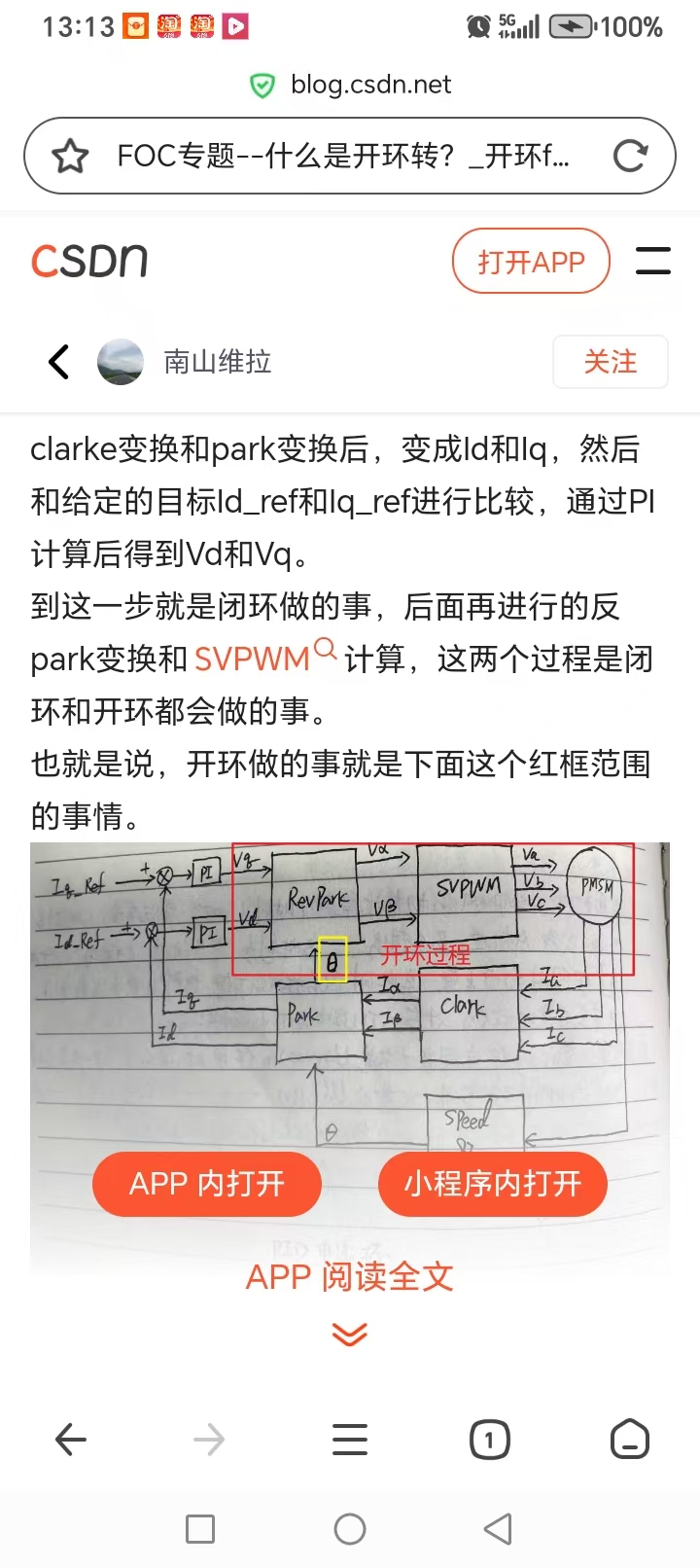

梁工讲的方波开环是不是等于图片的FOC开环???
回复

使用道具 举报 送花

3

主题

1847

回帖

542

积分

等待验证会员

积分
542
发表于 2025-10-16 16:38:00 | 显示全部楼层
梁工所提到的“方波开环”与图片中所展示的“FOC开环”在控制结构上确实存在一定的相似性,但本质上并不完全等同。为了更清晰地理解两者之间的异同,我们可以从以下几个方面进行类比与分析:

一、开环控制的基本概念

开环控制是指控制器的输出仅依赖于输入指令,而不考虑系统实际输出的反馈信息。也就是说,系统不通过传感器对实际输出进行测量和调整。这种控制方式结构简单、响应快,但抗扰动能力差,控制精度有限。

二、方波驱动开环的基本原理

在电机控制中,方波驱动(也称为六步换相控制)是一种较为基础的控制策略,常见于无刷直流电机(BLDC)的控制中。其基本思想是通过检测转子位置(如使用霍尔传感器或编码器),依次给定三相绕组通电,形成旋转磁场,从而驱动电机运转。

在“方波开环”模式下,控制系统不依赖于电流或速度的反馈信号,仅根据预设的换相逻辑和给定的电压幅值进行控制。这种控制方式结构简单、实现容易,适用于对控制精度要求不高的应用场景。

三、FOC 开环控制的基本原理

磁场定向控制(Field-Oriented Control,FOC),是一种更高级的电机控制策略,主要用于永磁同步电机(PMSM)等交流电机的高性能控制。FOC通过坐标变换(Clark变换、Park变换)将三相交流系统转换为两相直流系统,从而实现对电机转矩和磁链的独立控制。

在“FOC开环”模式下,虽然依然使用了FOC的控制结构(如坐标变换、SVPWM生成等),但不使用电流环反馈,即没有实际的电流采样和调节。控制器根据给定的d轴和q轴电流指令直接生成PWM信号驱动逆变器。

四、方波开环与FOC开环的类比分析

| 项目 | 方波开环 | FOC开环 |
|------|----------|---------|
| 控制策略 | 六步换相,电压控制 | 磁场定向,电压控制 |
| 是否使用坐标变换 | 否 | 是(Clark/Park变换) |
| 是否使用SVPWM | 否(使用方波/梯形波) | 是 |
| 是否有电流反馈 | 否 | 否 |
| 控制精度 | 较低,转矩脉动大 | 相对较高,转矩更平稳 |
| 系统复杂度 | 简单 | 较复杂 |
| 应用场景 | 简单电机控制,如风扇、泵类 | 高性能电机控制实验或启动阶段 |

从上表可以看出,二者虽然都属于开环控制,且都不依赖电流反馈,但在控制策略、实现复杂度和输出性能方面存在显著差异。FOC开环可以看作是FOC控制结构的一种“简化版”,而方波开环则是另一种完全不同的控制方法。

五、结论

综上所述,梁工所讲的“方波开环”并不等于图片中所展示的“FOC开环”,尽管它们都属于开环控制方式,但其控制策略、实现原理和输出特性存在本质区别。
相似之处:两者都不依赖电流反馈,控制结构相对简化。
不同之处:FOC开环使用了复杂的坐标变换和SVPWM技术,理论上可以提供更平滑的转矩输出和更高的控制精度;而方波开环则是基于简单的换相逻辑,适用于低成本、低性能要求的场合。

因此,在实际工程应用中,应根据系统的性能需求、成本限制和实现复杂度来选择合适的控制方式。

如需进一步了解FOC闭环控制、方波闭环控制或两者的切换策略,欢迎继续交流探讨。

[本文内容由国芯人工智能辅助生成,仅供参考]
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:6
  • 最近打卡:2025-10-29 12:03:39
已绑定手机

1

主题

12

回帖

57

积分

注册会员

积分
57
发表于 2025-10-16 16:48:11 | 显示全部楼层
国芯  是哪个大牛
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:6
  • 最近打卡:2025-10-29 12:03:39
已绑定手机

1

主题

12

回帖

57

积分

注册会员

积分
57
发表于 2025-10-16 16:58:09 | 显示全部楼层
我每次查资料还有什么视频  都讲的摸棱两可  ,,没有大神   这次看看能不能有高人
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:6
  • 最近打卡:2025-10-29 12:03:39
已绑定手机

1

主题

12

回帖

57

积分

注册会员

积分
57
发表于 2025-10-16 17:02:01 | 显示全部楼层
这种回答必须是有水平的功底
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:219
  • 最近打卡:2025-11-06 21:59:58

83

主题

6828

回帖

1万

积分

超级版主

积分
14662
发表于 2025-10-16 17:26:06 | 显示全部楼层
FOC与方波无刷控制,完全不同的原理,不能类比的。
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:6
  • 最近打卡:2025-10-29 12:03:39
已绑定手机

1

主题

12

回帖

57

积分

注册会员

积分
57
发表于 2025-10-16 18:24:07 | 显示全部楼层
国芯  是哪个大牛  水平不错
回复

使用道具 举报 送花
