STC8H8K64U的P1口问题

aayon***

做个简单项目时，出现奇葩问题，P1口的P1.1、P1.2、P1.3口分别外接按键到地，3个端口都没有外接上拉电阻，程序下载到单片机P1.1口的按键有功能，P1.2和P1.3口的按键都没有功能，为了分析问题，只做按键功能测试，还是一样的问题，以下是测试代码



#include<STC8.h>
#include <intrins.h>


#define uint unsigned int
#define uchar unsigned char



sbit SetKey = P1^1;
sbit UpKey  = P1^2;
sbit DnKey  = P1^3;

sbit Alarm  = P3^3;


void Delay1ms(void)                //@12.000MHz
{
        unsigned char i, j;

        i = 12;
        j = 169;
        do
        {
                while (--j);
        } while (--i);
}

void delay(uint n)                 //延时
{
        while(n--)
        {
                 Delay1ms();
        }
}



/*------------------------------------------------
                主函数
------------------------------------------------*/
void main(void)
{
        P_SW2 &= 0x7F; //关闭扩展寄存器(XFR)访问使能
        P2M1=0x00;P2M0=0xf0;
   P1M1=0x00;P1M0=0x00;
        P3M1=0x00;P3M0=0x00;
//        P1M1 |= (1 << 6);   // 将 P1M1 的第6位置1
//   P1M0 &= ~(1 << 6);  // 将 P1M0 的第6位清零
//        P1PU |= (1 << 6);   // 将 P1PU 的第6位置1，使能P1.6的内部上拉
//        P1=0xff;

        while(1)
        {
                if(UpKey==0)
                {
                        delay(10);
                        while(UpKey==0)
                        {
                                Alarm=0;
                        }
                }
                else Alarm=1;
                if(SetKey==0)
                {
                        delay(10);
                        while(SetKey==0)
                        {
                                Alarm=0;
                        }
                }
                else Alarm=1;

   }
}


还有个奇葩的事情，温度传感器DS18B20接P1.6口实现不了读温度，改接P2.0、P3.6这些口都可以正常读取问题，P1.6、P2.0、P3.6如果不接DS18B20时，外部都没有外接其他元件。请帮忙看看是什么问题！

国芯人***

你好，关于你提到的 STC8H8K64U 单片机 P1 口按键检测异常问题（P11 有功能，P12 和 P13 无功能），结合你的描述和代码，我来做一个较为全面的分析与排查建议。

一、问题描述复述

你使用的是 STC8H8K64U 单片机，P1.1、P1.2、P1.3 分别接了按键到地，未接上拉电阻。程序中仅做按键检测测试，发现：
P1.1 按键有效；
P1.2、P1.3 按键无效；
使用的测试代码中对 P1M1 和 P1M0 设置为 0x00，即设置为“准双向口”模式；
没有使用中断，仅采用软件延时消抖检测电平变化。

二、STC8H 系列 P1 口工作模式说明

STC8H 系列单片机的 I/O 口具有多种配置方式，通过 PnM1 和 PnM0 寄存器组合控制。以下是 P1M1 和 P1M0 的典型组合及其含义：

| P1M1 | P1M0 | 模式说明           |
|------|------|--------------------|
| 0    | 0    | 准双向口（默认）   |
| 0    | 1    | 推挽输出           |
| 1    | 0    | 仅为输入口         |
| 1    | 1    | 开漏输出           |

你设置的是：

c
P1M1 = 0x00;
P1M0 = 0x00;
复制代码

即设置为“准双向口”，这种模式下内部带有弱上拉电阻（约 20kΩ~50kΩ），适用于按键检测等场合。

三、按键检测逻辑分析

你的按键检测代码大致如下（简化）：

c
if(SetKey == 0) { ... }
复制代码

这表示当按键按下时，对应 I/O 被拉低为 0，程序检测到低电平则认为按键按下。

由于你未外接上拉电阻，完全依赖单片机内部的弱上拉，此时按键能否正常检测，取决于：

1. 按键是否能将引脚可靠拉低；
2. 引脚是否被正确配置为输入/准双向口；
3. 是否存在硬件短路、焊接不良、PCB布线干扰等问题；
4. 是否被其他功能复用或锁定了引脚功能。

四、可能的问题分析

1. 引脚复用或锁定问题

STC8H 系列单片机的部分引脚可能会被某些外设功能（如定时器、ADC、串口、PWM 等）复用。虽然你没有使用这些外设，但仍需确认：
是否有其他模块（如定时器、ADC）误配置导致 P1.2、P1.3 被占用；
是否在初始化代码中遗漏了某些寄存器配置；
是否存在“端口锁定”配置（Port Swap）导致引脚映射错位。

建议检查以下寄存器：
PSW1 / PSW2：端口功能切换寄存器；
ADCCONTR：ADC 控制寄存器；
T2MOD / T2CON：定时器2控制寄存器；
PWMx相关寄存器：如果你使用了 PWM 模块。

2. 硬件问题
按键焊接不良：P1.2、P1.3 的按键是否确实可靠接地？
PCB布线问题：是否存在短路、断路、干扰？
引脚损坏：是否存在静电击穿或过流损坏？

建议使用万用表测量：
按下按键时，P1.2 和 P1.3 是否能被拉低至接近 GND；
未按下按键时，引脚电压是否接近 VCC（约 3.3V 或 5V）；
是否存在引脚对地短路。

3. 软件配置问题

你的配置代码中：

c
P1M1 = 0x00;
P1M0 = 0x00;
复制代码

这表示 P1 全部设置为准双向口，理论上是正确的。但要注意：
是否在代码中存在其他地方对 P1M1 或 P1M0 的修改？
是否开启了某些中断或外设，导致某些引脚被重新配置？

此外，你的代码中注释了一行：

c
//        P1M1 |= (1
复制代码

可能是未完成的配置代码，建议检查是否有遗漏。

五、建议的排查步骤

步骤一：最小系统测试

搭建一个最小系统（仅单片机 + 按键 + 电源），排除外围电路干扰。

步骤二：逐个测试每个按键
仅保留 P1.1 按键，确认其正常；
替换 P1.1 的按键到 P1.2、P1.3，观察是否正常；
若仍不正常，说明硬件或配置问题；
若正常，说明原按键或其线路有问题。

步骤三：修改配置为推挽输出并外部上拉

尝试修改 P1.2、P1.3 为推挽输出，并外接 4.7kΩ 上拉电阻至 VCC，再测试按键是否有效。

配置方式：

```c
P1M1 &= ~((1

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

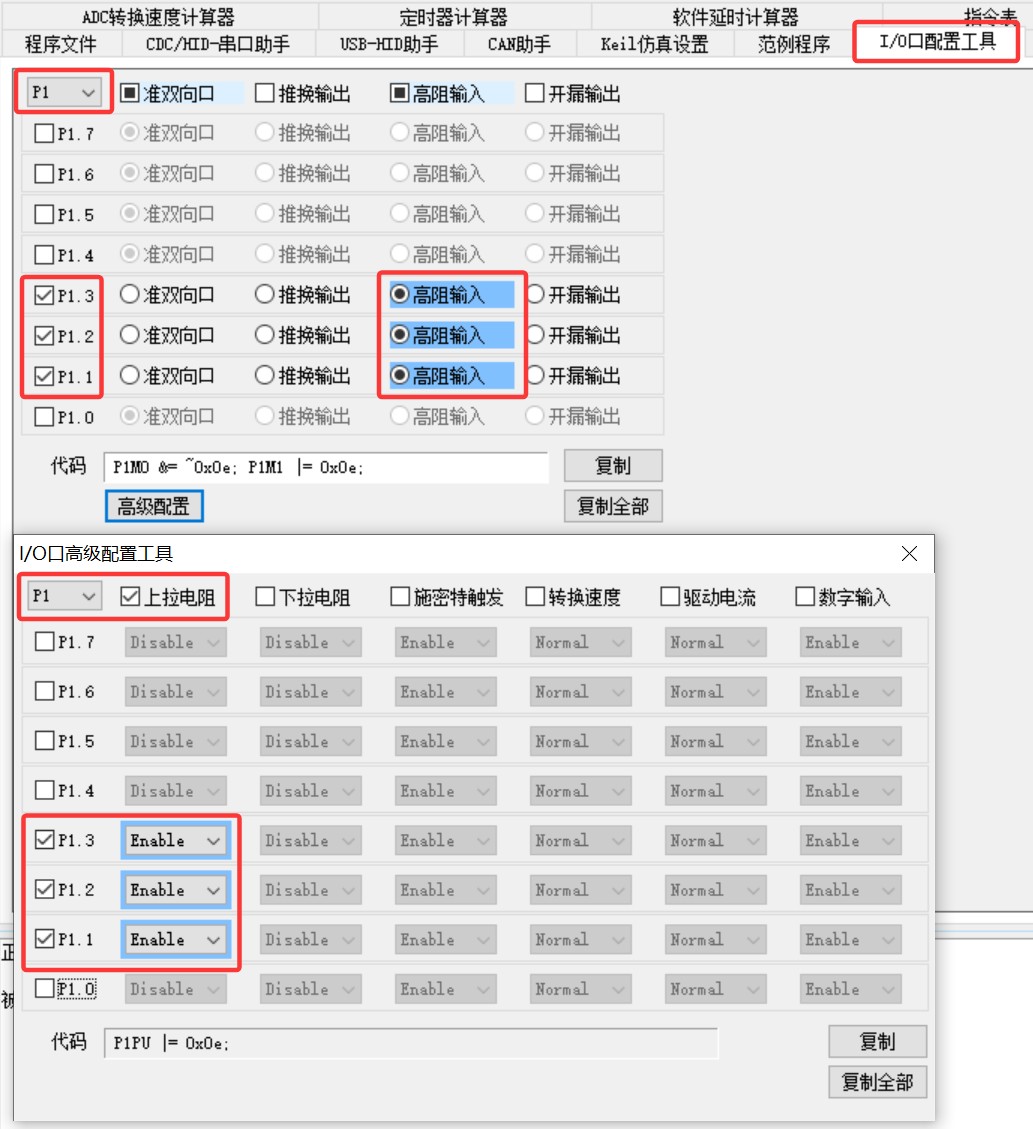

IO模式和上拉电阻这样设置：

aayon***

谢谢解答！不能直接设置成准双向IO吗？就这样 P1M1=0x00;P1M0=0x00;   看数据手册上有相关描述吗？

aayon***

Debu*** 发表于 2025-10-13 11:53
IO模式和上拉电阻这样设置：

谢谢解答！不能直接设置成准双向IO吗？就这样 P1M1=0x00;P1M0=0x00;   为什么P1.1口可以，P1.2、P1.3不行呢？看数据手册上有相关描述吗？

aayon***

Debu*** 发表于 2025-10-13 11:53
IO模式和上拉电阻这样设置：

你好！按你这个改，蜂鸣器直接长鸣，测P1.1—P1.3口电压，2V左右
#include<STC8.h>
#include <intrins.h>


#define uint unsigned int
#define uchar unsigned char



sbit SetKey = P1^1;
sbit UpKey  = P1^2;
sbit DnKey  = P1^3;

sbit Alarm  = P3^3;


void Delay1ms(void)                //@12.000MHz
{
        unsigned char i, j;

        i = 12;
        j = 169;
        do
        {
                while (--j);
        } while (--i);
}

void delay(uint n)                 //延时
{
        while(n--)
        {
                 Delay1ms();
        }
}



/*------------------------------------------------
                主函数
------------------------------------------------*/
void main(void)
{
        P_SW2 &= 0x7F; //关闭扩展寄存器(XFR)访问使能
        P2M1=0x00;P2M0=0xf0;
//   P1M1=0x00;P1M0=0x00;
        P3M1=0x00;P3M0=0x00;


        P1M0 &= ~0x4e;
        P1M1 = (P1M1 & ~0x40) | 0x0e;

        P1PU |= 0x0e;



//        P1M1 |= (1 << 6);   // 将 P1M1 的第6位置1
//   P1M0 &= ~(1 << 6);  // 将 P1M0 的第6位清零
//        P1PU |= (1 << 6);   // 将 P1PU 的第6位置1，使能P1.6的内部上拉
//        P1=0xff;

        while(1)
        {
                if(UpKey==0)
                {
                        delay(10);
                        while(UpKey==0)
                        {
                                Alarm=0;
                        }
                }
                else Alarm=1;
                if(SetKey==0)
                {
                        delay(10);
                        while(SetKey==0)
                        {
                                Alarm=0;
                        }
                }
                else Alarm=1;

   }
}

Debu***

aayon*** 发表于 2025-10-13 14:37
谢谢解答！不能直接设置成准双向IO吗？就这样 P1M1=0x00;P1M0=0x00;   看数据手册上有相关描述吗？ ...

准双向也可以，高阻只是为了防止向IO写0后强下拉无法正确读取按键，准双向注意不能向IO写0，必须是1

Debu***

aayon*** 发表于 2025-10-13 14:52
你好！按你这个改，蜂鸣器直接长鸣，测P1.1—P1.3口电压，2V左右
#include
#include

2V左右是不正常的，检查硬件

aayon***

Debu*** 发表于 2025-10-13 14:56
2V左右是不正常的，检查硬件

硬件是完全没问题的，这个板用stc15w408as芯片功能是都实现了的，我设置成准双向Io，端口电压就是5V，太奇葩了！P1口准双向设置如下
        P_SW2 &= 0x7F; //关闭扩展寄存器(XFR)访问使能
        P2M1=0x00;P2M0=0xf0;
   P1M1=0x00;P1M0=0x00;
        P3M1=0x00;P3M0=0x00;
        P1=0xff;

aayon***

Debu*** 发表于 2025-10-13 14:56
2V左右是不正常的，检查硬件

硬件是完全没问题的，这个板用stc15w408as芯片功能是都实现了的，我设置成准双向Io，端口电压就是5V，太奇葩了！P1口准双向设置如下
        P_SW2 &= 0x7F; //关闭扩展寄存器(XFR)访问使能
        P2M1=0x00;P2M0=0xf0;
   P1M1=0x00;P1M0=0x00;
        P3M1=0x00;P3M0=0x00;
        P1=0xff;

按你指导的设置，端口电压就是2V左右
P_SW2 &= 0x7F; //关闭扩展寄存器(XFR)访问使能
        P2M1=0x00;P2M0=0xf0;
//   P1M1=0x00;P1M0=0x00;
        P3M1=0x00;P3M0=0x00;
//        P1=0xff;

        P1M0 &= ~0x4e;
        P1M1 = (P1M1 & ~0x40) | 0x0e;

        P1PU |= 0x0e;
