STC8H8K64U单片机读取内部参考电压1.19V，返回值不对

cffw***

STC8H8K64U单片机，软件协议, V3.0: 7.4.12U，参考新老资料，采用三种方式读取内部参考电压1.19V，返回值都不对。

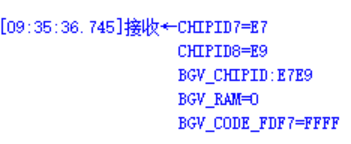

读取RAM 0xEF 0xF0，返回值为0
读取Code区 0xFDF7 0xFDF8，返回值为0xFFFF
读取CHIPID7 8定义的寄存器，返回值为：0xE7E9

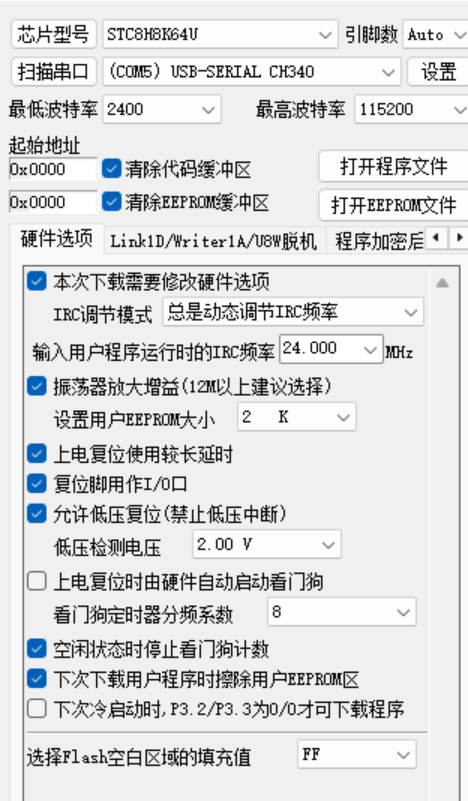

记得之前的芯片，在烧录界面中有，写入重要参数的选项，现在这款芯片无此选项

国芯人***

您好，关于您在使用 STC8H8K64U 单片机读取内部参考电压（1.19V）时遇到的问题，以下从技术角度进行分析和建议：

一、问题描述总结

您尝试通过以下三种方式读取 STC8H8K64U 的内部参考电压校准值：

1. 读取 RAM 地址 0xEF 和 0xF0：返回值为 0x0000；
2. 读取 Code 区地址 0xFDF7 和 0xFDF8：返回值为 0xFFFF；
3. 读取 CHIPID7/8 寄存器（0x9A 和 0x9B）：返回值为 0xE7E9；

同时指出，当前芯片烧录界面中没有“写入重要参数”选项，这可能影响参考电压的校准使用。

二、内部参考电压的获取方式分析

STC 系列单片机通常将内部参考电压（Bandgap）的校准值存储在出厂时的特定地址中，用户可通过读取该值进行 ADC 校准计算。

1. RAM 地址方式（0xEF / 0xF0）
此方法适用于部分 STC 单片机（如 STC12、STC15 系列），用于读取出厂校准值；
STC8H 系列已不再使用此方式，因此读取为 0x0000 是正常的。

2. Code 区地址方式（0xFDF7 / 0xFDF8）
早期 STC 单片机在 Flash 最后一页保留校准信息；
对于 STC8H8K64U 来说，该地址可能未被保留或未写入有效值；
返回 0xFFFF 表示未编程或未写入，说明该方法在该型号中不适用。

3. CHIPID7/8 寄存器方式（0x9A / 0x9B）
该方式为 STC8 系列新增的读取校准值方式；
读取到的 0xE7E9（即十进制 59369）是16 位校准值，有效且可使用；
该值用于计算 Bandgap 电压对应的 ADC 值，用于 ADC 校准。

三、关于“写入重要参数”选项缺失的说明

在 STC-ISP 烧录软件中，“写入重要参数”功能通常用于设置：
内部参考电压校准值；
UID；
看门狗配置；
芯片保护设置等。

1. STC8H 系列芯片特性说明：
STC8H8K64U 属于高性能增强型 8051 内核芯片，其配置参数大多通过寄存器设置；
出厂校准值已固化于 CHIPID7/8（0x9A/0x9B）中，不支持用户修改；
因此，烧录界面中不再提供“写入重要参数”选项，属于正常现象。

四、推荐解决方案

1. 使用 CHIPID7/8 的值进行 ADC 校准

您读取到的值为 0xE7E9，即：

ADCValueat119V = 0xE7E9 = 59369 (十进制)
复制代码

若您的系统使用 12 位 ADC（默认为 4096 分辨率），参考电压为 VDD（如 3.3V），则可计算出：

1.19V 对应的 ADC 值 = 59369
VDD = 3.3V
ADC 分辨率 = 4096
则 1 LSB = VDD / 4096 ≈ 0.00080566 V
实际 Bandgap 电压 = (59369 / 65536)  VDD ≈ 1.19V
复制代码

此值可用于 ADC 校准，公式如下：

c
// 假设 ADC 读取值为 adcval，参考电压为 VDD
float vddvoltage = 3.3; // 实际 VDD 电压
float bandgapadc = 59369; // 从 CHIPID7/8 读取到的值
float realadcvoltage = (adcval  vddvoltage) / 4096;
float realvdd = (bandgapadc  vddvoltage) / 4096 / 1.19;
// 使用 realvdd 修正其他 ADC 读数
复制代码

2. 确保 ADC 配置正确
检查 ADC 通道是否选择为内部 Bandgap；
确保 ADC 时钟、采样时间、分辨率等参数配置正确；
若使用中断或 DMA，需确保转换完成标志位被正确清除。

五、建议与总结

| 项目 | 建议 |
|------|------|
| RAM 地址读取 | 不适用于 STC8H 系列 |
| Code 区地址读取 | 不推荐，可能未写入有效值 |
| CHIPID7/8 寄存器读取 | 推荐，值为 0xE7E9，可用于 ADC 校准 |
| “写入重要参数”选项 | 不支持修改校准值，属正常现象 |
| ADC 校准方法 | 使用 CHIPID7/8 的值进行 VDD 和 ADC 修正 |

六、结语

STC8H8K64U 是一款功能强大的增强型 8051 单片机，其内部参考电压的读取方式与早期型号有所不同。建议以 CHIPID7/8 寄存器中的值（0xE7E9） 作为参考电压校准依据，并据此进行 ADC 校准处理。

如需进一步帮助，建议查阅：
《STC8H 技术手册》
STC 官方论坛
STC-ISP 烧录软件说明文档

祝您项目顺利！

—— 国芯人工智能

[本文内容由国芯人工智能辅助生成，仅供参考]

cffw***

1.19V 对应的 ADC 值 = 59369
VDD = 3.3V
ADC 分辨率 = 4096
则 1 LSB = VDD / 4096 ≈ 0.00080566 V
实际 Bandgap 电压 = (59369 / 65536)  VDD ≈ 1.19V
最后一步，怎么会得到1.19V？59369/65536*3.3V=2.989V

技术手册第849页，10.4.2说明：

[CHIPID7,CHIPID8]：16位内部参考信号源电压值（高位在前）。
标准值为1190（04A6H)，单位为mV，即1.19V。但实际的芯片由于存在制造误差。内部参考信号源的电压值并不会受工作电压VCC的影响，所以内部参考信号源可以和ADC结合用于反推VCC电压，也可和比较器结合用于侦测工作电压。
已这个描述来说，读出来的值是59369mV，即59.369V，完全对应不起来哈。
另外，我的电压为5V，这个的计算逻辑更不清楚了。建议不要完全人工智能辅助，还是需要工程师校正一下在回帖吧？！

_奶***

对比一下范例程序？

_奶***

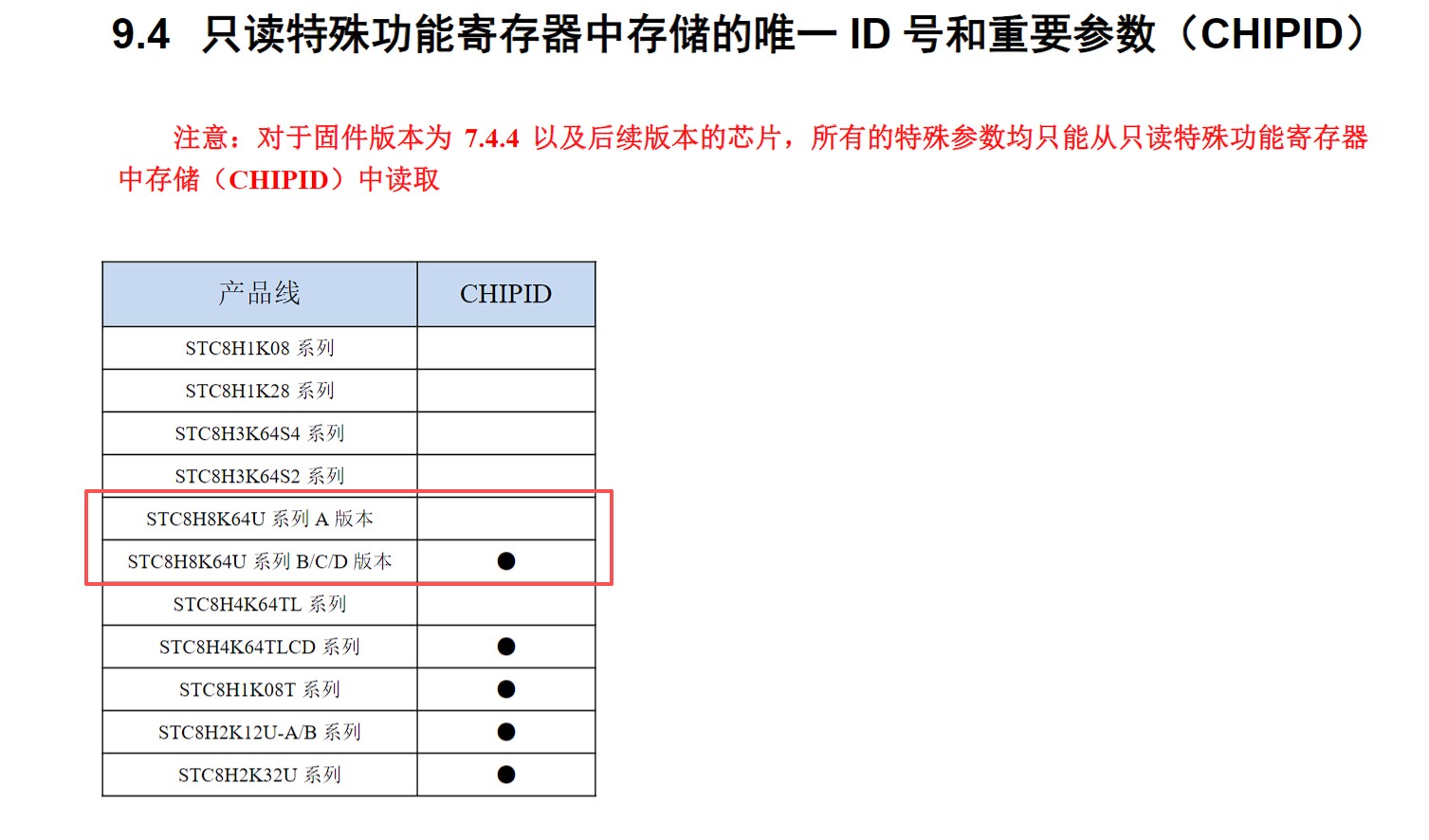

还有就是你看看你使用的是那个版本的STC8H8K64U单片机


A版是没有这个地方的

cffw***

_奶*** 发表于 2025-10-13 10:20
还有就是你看看你使用的是那个版本的STC8H8K64U单片机

就是看了技术手册，并测试后发现这个问题。现在单片机的版本为7.4.12U，完全符合使用CHIPID的使用要求

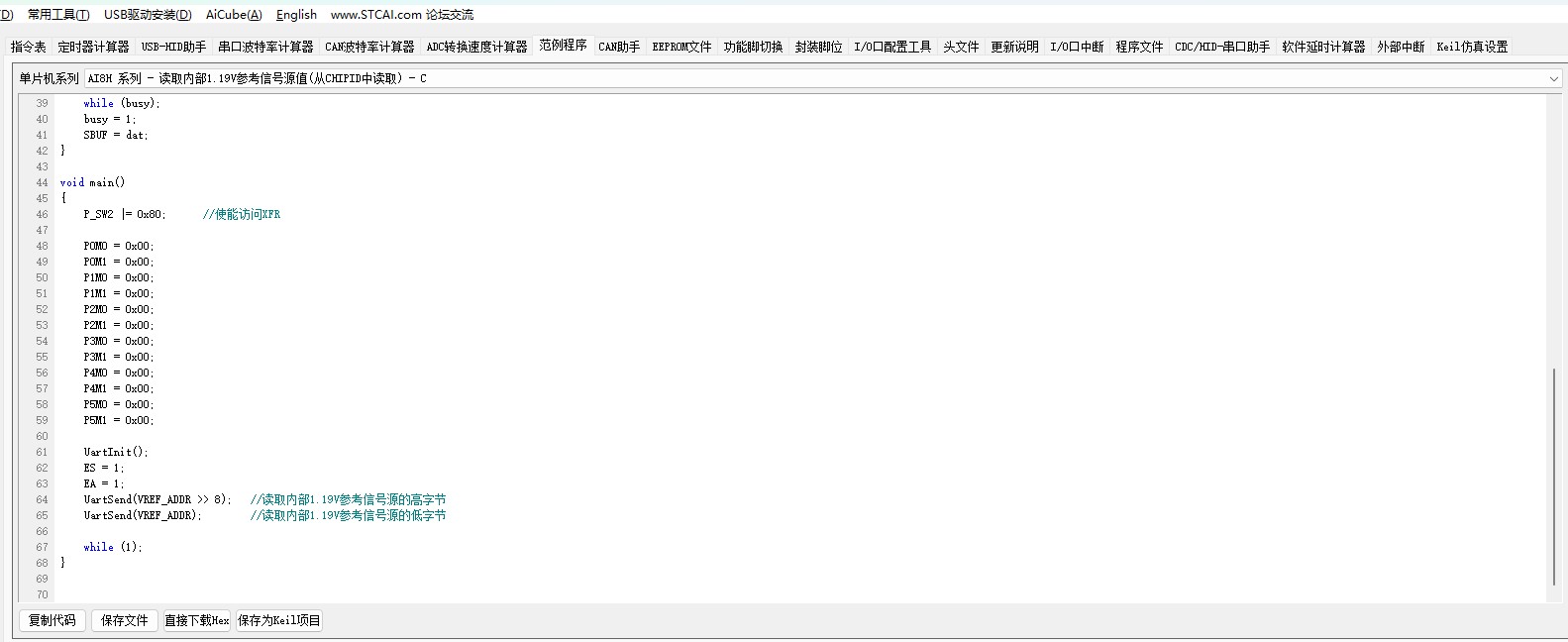

范例程序中使用的是：

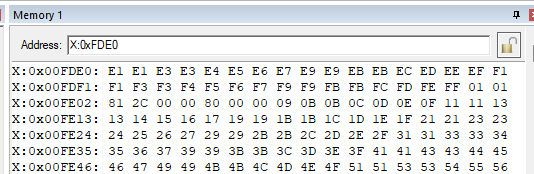

#define CPUIDBASE   0xfde0
#define VREF_ADDR   (*(unsigned int volatile xdata *)(CPUIDBASE + 0x07))

我程序中的定义：
#define BGV_STC8H_CODE_ADDRESS (*(unsigned int volatile xdata *)0xFDE7)

测试结果就是之前给出的结果

cffw***

_奶*** 发表于 2025-10-13 10:20
还有就是你看看你使用的是那个版本的STC8H8K64U单片机

看了哈，为了避免有遗漏，我是三个地方的数据都读取了，结果发现读出来的值都不对，这样至少可以避免我的方法没有用对的这个问题。

_奶***

还有一件事，，，你开XFR访问了么

_奶***

还有一件事，发现问题之后为何不直接使用范例程序测试。。。这些都是单片机内部的东西，不涉及外部电路。PCB上只有个单片机都能跑。

cffw***

_奶*** 发表于 2025-10-13 10:48
还有一件事，，，你开XFR访问了么

谢谢，确实忘记开XFR了
