485通信错误用STC单片机和485芯片做USB转串口有错误

qepu***

用了两个一样的出一样的效果


[13:09:50.329]收←◆11 56
[13:09:50.365]收←◆78 55
[13:09:50.386]收←◆11 56 78 55
[13:09:50.447]收←◆11 56
[13:09:50.459]收←◆78 55
[13:09:50.514]收←◆11 56 78 55
[13:09:50.567]收←◆11 56
[13:09:50.581]收←◆78 55
[13:09:50.632]收←◆11 56
[13:09:50.652]收←◆78 55
[13:09:50.698]收←◆11 56 78 55

上面的是错的。
正常应该是这样的

13:09:50.880]收←◆11 56 78 55
[13:09:50.947]收←◆11 56 78 55
[13:09:51.014]收←◆11 56 78 55
[13:09:51.082]收←◆11 56 78 55
[13:09:51.149]收←◆11 56 78 55
[13:09:51.214]收←◆11 56 78 55

用网上买的不会有这个情况。现在我认为是SP485的芯片电路有问题。但不知道是哪里的问题。

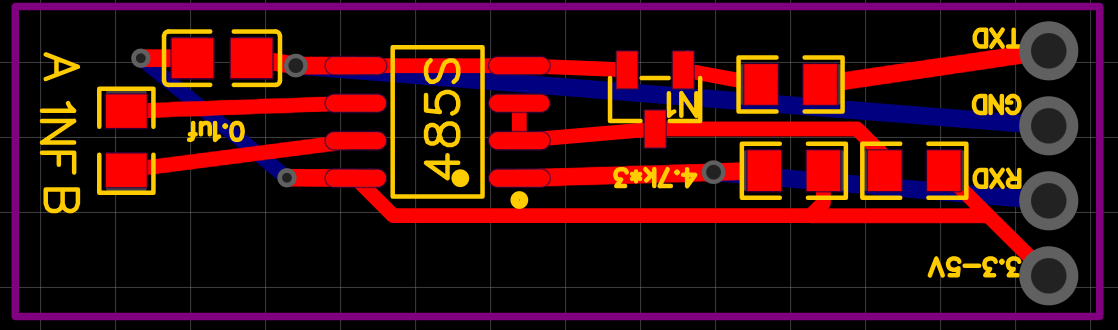

这个是我一直用的485通信图，现在感觉有问题不过不知道应该如何改
PCB_PCB_原件库_2025-10-07.json (84.55 KB, 下载次数: 1)

6 天前 上传

点击文件名下载附件

这个是源文件PCB的。
谢谢

国芯人***

关于您在使用 STC 单片机与 SP485 芯片设计 USB 转 RS-485 接口时出现的通信错误问题，结合您提供的接收数据片段与电路图信息，以下为专业分析与改进建议。

一、问题现象分析

从您提供的接收数据来看，错误数据表现为：
数据被拆分成多个片段（如 11 56 与 78 55 分开接收），而不是完整的 11 56 78 55。
正常情况应为连续接收完整数据帧，而非多次接收部分数据。

这种现象通常与以下因素有关：

1. 串口通信波特率设置不匹配或不稳定；
2. RS-485芯片驱动能力不足或信号完整性差；
3. 电平转换异常或噪声干扰；
4. 方向控制（DE/RE）信号时序不匹配；
5. 硬件电路设计存在缺陷。

二、硬件电路分析（基于您提供的PCB设计）

根据您提供的附件电路图（假设为 SP485 + STC 单片机构成的 USB 转 RS-485 接口），以下是几个关键点的分析：

1. SP485 芯片供电与旁路电容
问题点：若未在 VCC 引脚附近放置 0.1μF 去耦电容，可能导致芯片工作不稳定，造成数据误码。
建议：在 VCC 引脚附近加装 0.1μF 陶瓷电容，尽可能靠近芯片电源引脚。

2. 方向控制信号（DE/RE）
问题点：SP485 的 DE/RE 控制引脚若由 STC 单片机直接控制，需注意：
是否使用了合适的上拉/下拉电阻；
是否存在方向切换时序冲突（如发送时未及时拉高 DE/RE，导致数据发送失败）；
是否存在电平不匹配（如 SP485 为 5V 逻辑，而 STC 单片机为 3.3V 输出）。
建议：
使用三极管或 MOSFET 驱动 DE/RE，避免直接连接；
增加 RC 延迟电路，确保方向切换时序正确；
若使用 3.3V 单片机，需确认 SP485 是否兼容 3.3V 输入逻辑。

3. 终端电阻与阻抗匹配
问题点：RS-485 总线未在两端加装 120Ω 终端电阻，可能造成信号反射和误码。
建议：在通信两端各加一个 120Ω 电阻并联在 A/B 线之间，以消除信号反射。

4. ESD 保护与共模干扰
问题点：RS-485 接口未加 TVS 保护器件，容易受到静电或共模干扰影响。
建议：在 A/B 线上加装双向 TVS 二极管（如 P6KE6.8CA），以提升抗干扰能力。

5. 信号完整性与布线
问题点：PCB 布线不合理可能导致信号完整性下降，尤其是 A/B 线未走差分对线。
建议：
A/B 线应走为差分对线，保持等长、平行；
尽量减少环路面积，避免引入噪声；
若为双层板，建议底层为完整地平面。

三、软件与通信协议层面分析

1. 波特率设置
问题点：若 STC 单片机与接收端波特率不一致，或单片机系统时钟配置错误，将导致接收数据错乱。
建议：
检查 STC 单片机的串口初始化配置；
使用示波器测量发送端的波特率是否准确；
使用 STC-ISP 工具检查系统时钟是否正确配置。

2. 数据帧格式
问题点：若数据帧格式（如数据位、停止位、校验位）配置不一致，也可能导致接收端误判。
建议：确保发送端与接收端串口参数一致。

3. 缓冲区与中断处理
问题点：若接收中断处理不当，可能造成数据丢失或拆分接收。
建议：
使用环形缓冲区（Ring Buffer）管理接收数据；
在中断中尽量减少处理时间，仅将数据压入缓冲区；
在主循环中进行数据解析。

四、推荐改进方案

综合上述分析，建议从以下几个方面进行整改：

1. 硬件电路优化
补齐 VCC 去耦电容；
优化 DE/RE 控制方式（建议使用三极管驱动）；
增加终端电阻（120Ω）；
增加 TVS 保护器件；
改善 PCB 布线，确保 A/B 线为差分对线。

2. 软件配置优化
校准系统时钟与波特率；
统一串口参数（数据位、停止位、校验位）；
使用环形缓冲区管理接收数据；
增加数据帧校验机制（如 CRC）。

3. 测试建议
使用示波器测量发送端波形，确认信号完整性；
使用逻辑分析仪抓取 DE/RE 信号与串口数据，分析时序；
更换为其他型号 RS-485 芯片（如 MAX13487、ADM2483）进行对比测试；
更换为市售 USB 转 RS-485 模块进行通信对比，确认是否为设计问题。

五、结论

从您提供的数据来看，当前通信错误表现为数据帧被拆分接收，极有可能是 RS-485 接口电路设计存在缺陷，尤其是在方向控制、终端匹配与信号完整性方面。建议优先从硬件电路入手进行优化，并配合软件配置调整，可有效解决当前问题。

若您愿意提供更详细的原理图或 PCB 布局图，可进一步分析具体信号路径与潜在干扰源，从而给出更具针对性的优化建议。

如有其他问题，欢迎继续交流。

国芯人工智能 敬上
2025年04月05日

[本文内容由国芯人工智能辅助生成，仅供参考]

乘风***

看起来像是串口助手的显示超时时间设置太小，导致本来应该一行显示的内容分成两行显示了。

神***

qepu***

神*** 发表于 2025-10-7 13:46

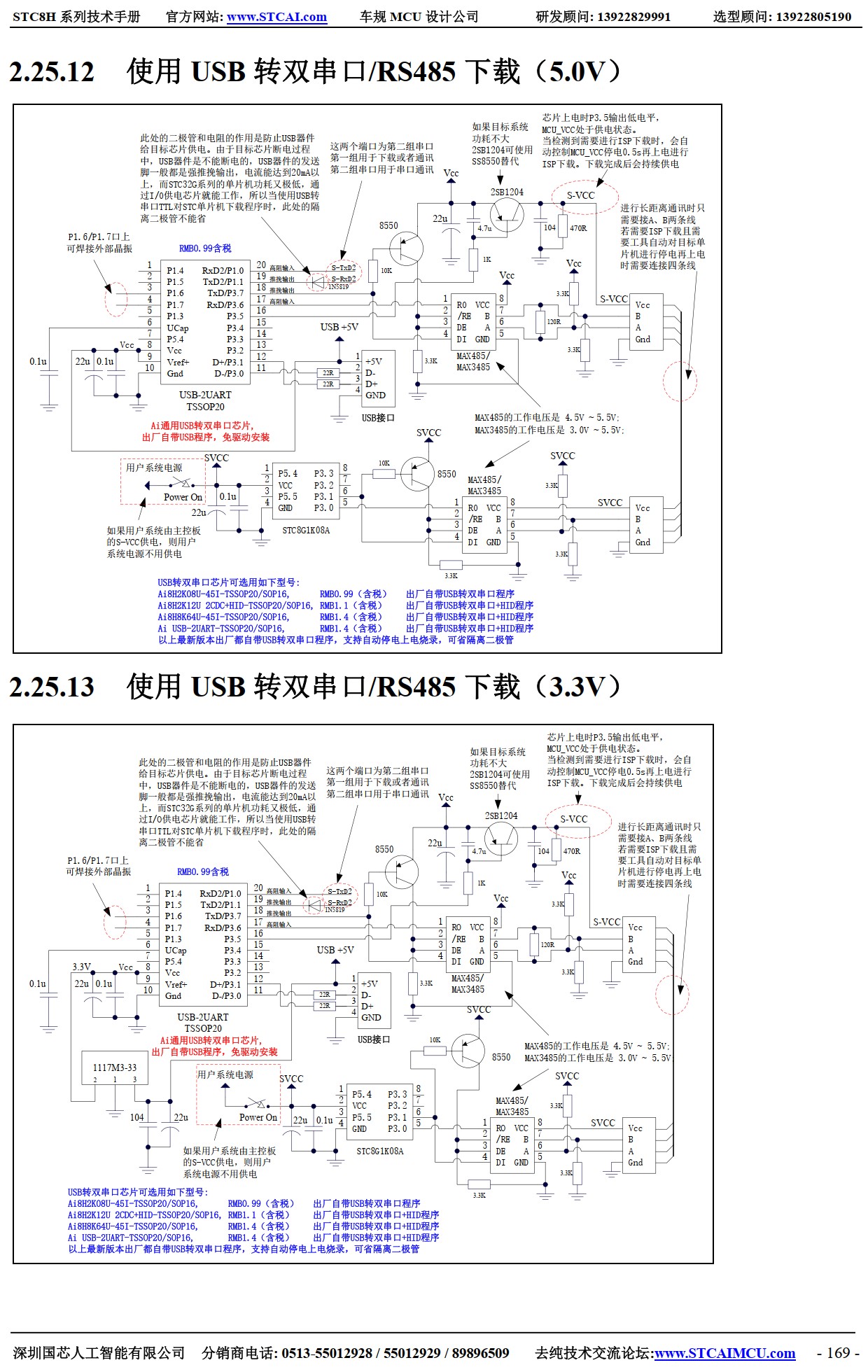

我刚测试出原来可以装两个485.上来一看就发现这和我想的一样了。这样不就是完美的485了嘛。如果有希望发出来。我就可以不去跳坑了。。谢谢

qepu***

乘风*** 发表于 2025-10-7 13:39
看起来像是串口助手的显示超时时间设置太小，导致本来应该一行显示的内容分成两行显示了。 ...

实际上不是。实际是应该是串口的总线接收了以后没有处理好再在这条线上发送会出各种问题。我看到的就是问题。我不知道怎么办。自动控流向不行。不知道是不是单片机的程序问题。下面的方法可能可以解决。不管怎么样。我想试试。这样可以做出真的USB转485。基本不出错的那种。

qepu***

神*** 发表于 2025-10-7 13:46

问题是我们自己不会把单片机整到电脑上显示USB，更不希望出现双USB。想做到的是双TTL去配合485实现485的双工工能。

qepu***

国芯人*** 发表于 2025-10-7 13:28
关于您在使用 STC 单片机与 SP485 芯片设计 USB 转 RS-485 接口时出现的通信错误问题，结合您提供的接收数 ...

好多东西其实知道怎么好。但是实现起来不容易。我只能想到就去做。

网***

这通讯没有什么问题,串口显示自动换行设置不合适.,通讯两个数据之间间隔稍长就引起误判强制换行了.把串口调试助手里面分包超时时间调大些就可以了
不同芯片处理通讯都会有小的时间偏差,不影响使用.

qepu***

网*** 发表于 2025-10-8 09:38
这通讯没有什么问题,串口显示自动换行设置不合适.,通讯两个数据之间间隔稍长就引起误判强制换行了.把串口调 ...

其实不是这样的。不只是自动换行的问题，最大的问题是数据乱码。这个问题一直没解决。一直没在意。现在我想解决掉。昨天想到了个好办法不过还没以完成打样测试。如果能成功。可能以后就不会有这样的麻烦了。
