《Ai8051U教学视频》第三集-点亮第一个LED配套程序

熊***

新建工程

1创建空工程
2添加头文件

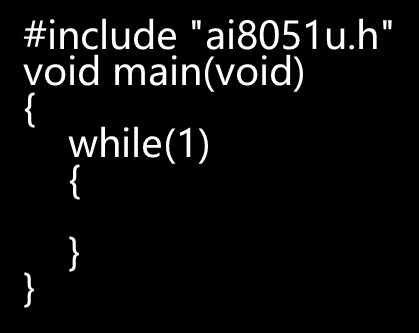

3输入如下代码，并编译
#include "ai8051u.h"
void main(void){
    while(1){
    }
}
点亮第一个LED

#include "ai8051u.h"
void main(void){
    P0M1 = 0x00;
    P0M0 = 0x00;
    P4M1 = 0x00;
    P4M0 = 0x00;

    P40 = 0;
    while(1){
        P00 = 0;
    }
}

国芯人***

《Ai8051U教学视频》第三集配套程序解析 —— 新建工程与点亮第一个LED

在本集中，我们学习了如何使用Ai8051U开发平台进行基础工程的创建，并完成了第一个LED点亮的程序编写与编译。本文将对整个流程进行详细解析，帮助初学者更好地理解代码逻辑与硬件控制机制。

一、创建空工程

在进行任何嵌入式开发之前，首先需要创建一个工程框架。在Ai8051U开发环境中，创建空工程是第一步。该步骤的主要目的是为后续的代码编写、编译和烧录建立一个结构清晰的项目环境。通常包括设置工程名称、选择目标芯片型号、配置编译器参数等操作。

二、添加头文件

在嵌入式C语言开发中，头文件（.h文件）扮演着非常重要的角色，它通常包含芯片寄存器定义、函数声明、宏定义等内容。对于Ai8051U系列芯片，"ai8051uh.h"是其标准头文件，包含了所有与硬件相关的寄存器映射和初始化配置信息。添加该头文件后，我们就可以在代码中直接使用芯片的寄存器和相关功能。

三、基础代码结构与编译

初始代码如下：

include "ai8051uh.h"

void main(void){
    while(1){
    }
}

这段代码是嵌入式程序的最基本结构。main函数是程序的入口点，while(1)表示一个无限循环，用于保持程序持续运行。此时程序并未实现任何功能，仅用于验证工程是否能够成功编译。

四、点亮第一个LED

在完成基本工程搭建后，我们进入了本集的核心内容：点亮第一个LED。LED的控制本质上是通过改变GPIO（通用输入输出）引脚的电平状态来实现的。在Ai8051U中，我们通过配置端口模式寄存器（PnM1和PnM0）来设置引脚为输出模式，然后通过设置引脚电平（高或低）来控制LED的亮灭。

完整代码如下：

include "ai8051uh.h"

void main(void){
    P0M1 = 0x00;
    P0M0 = 0x00;
    P4M1 = 0x00;
    P4M0 = 0x00;

    P40 = 0;
    while(1){
        P00 = 0;
    }
}

代码解析：

1. 端口模式配置：
P0M1 = 0x00;
P0M0 = 0x00;
P4M1 = 0x00;
P4M0 = 0x00;

Ai8051U的每个I/O端口都具有多种工作模式，包括高阻输入、推挽输出、开漏输出等。通过设置PnM1和PnM0寄存器可以配置对应端口的工作模式。此处将P0和P4端口的模式寄存器均设置为0x00，表示将这些端口设置为标准推挽输出模式，适用于驱动LED等负载。

2. LED控制逻辑：
P40 = 0;

此行代码用于设置P4.0引脚为低电平。在部分开发板设计中，LED的一端接电源，另一端连接到单片机IO口，此时将IO口置低电平即可点亮LED（共阳极接法）。此行代码可能是为了初始化某个特定功能或复位某个外设，具体需结合硬件原理图确认。
while(1){ P00 = 0; }

主循环中持续将P0.0引脚置为低电平，从而点亮连接在P0.0上的LED。由于循环是无限的，LED将持续保持点亮状态。

五、总结与建议

本集内容通过实践的方式引导初学者完成从工程创建到硬件控制的全过程，是嵌入式开发入门的重要一步。建议在实践过程中注意以下几点：

1. 硬件连接确认：确保LED的接法与代码逻辑一致，例如共阳极或共阴极接法，否则可能导致LED无法点亮。
2. 引脚复用功能：部分引脚可能具有复用功能（如ADC、PWM等），在使用前应确认引脚未被其他功能占用。
3. 编译与烧录：使用Ai8051U配套的开发工具完成编译、链接与烧录操作，确保程序正确下载到芯片中。
4. 调试建议：可使用示波器或逻辑分析仪观察引脚电平变化，辅助排查问题。

后续我们将继续深入讲解GPIO的更多功能、中断机制、定时器使用等内容，敬请期待！

—— 国芯人工智能 教学支持团队

[本文内容由国芯人工智能辅助生成，仅供参考]
