您好，感谢您分享关于使用 STC8H2K12U-SOP16 实现 CDC+HID 复合设备时遇到的问题。您指出 HID 通讯正常，但 CDC 虚拟串口无法接收外来数据，这是一个较为典型的 USB CDC 设备通信异常问题，下面我将从硬件、固件、驱动及协议层面对此问题进行分析，并提供可能的解决方案。
一、问题现象总结

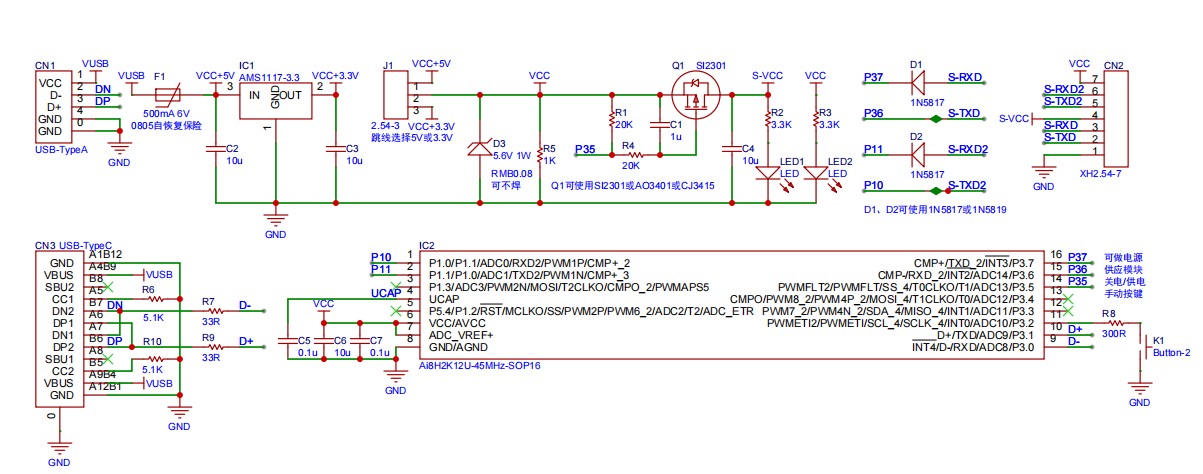

使用 STC8H2K12U-SOP16 实现 CDC+HID 设备；

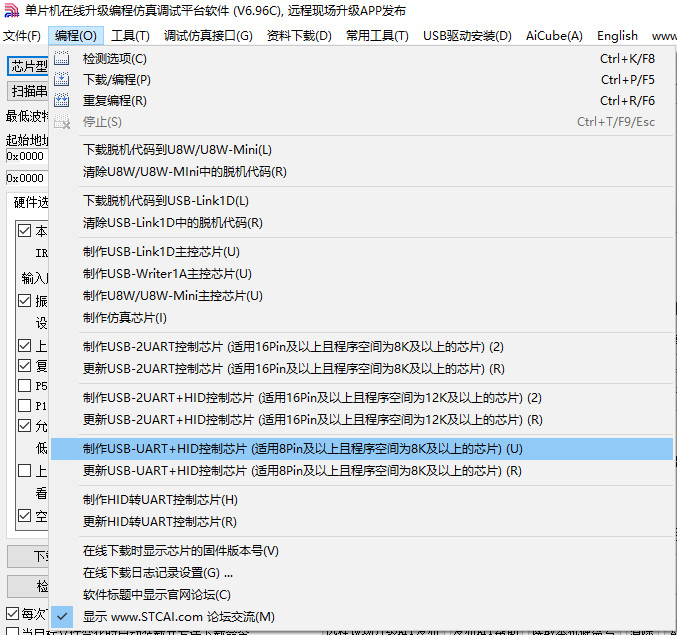

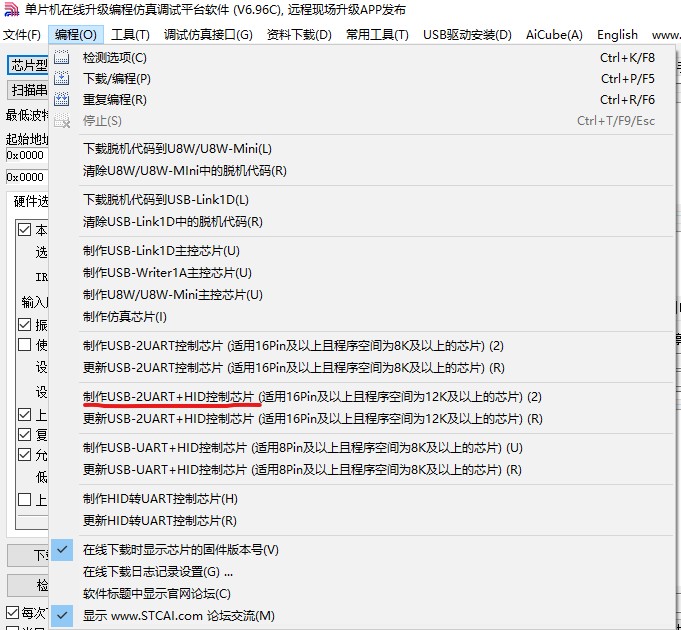

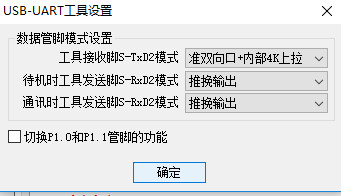

使用 ISP 下载 CDC+HID 固件；
HID 功能正常，表明 USB 枚举、端点配置、中断传输基本正常；
CDC 串口发送数据正常，说明端点 2 IN 传输无问题；

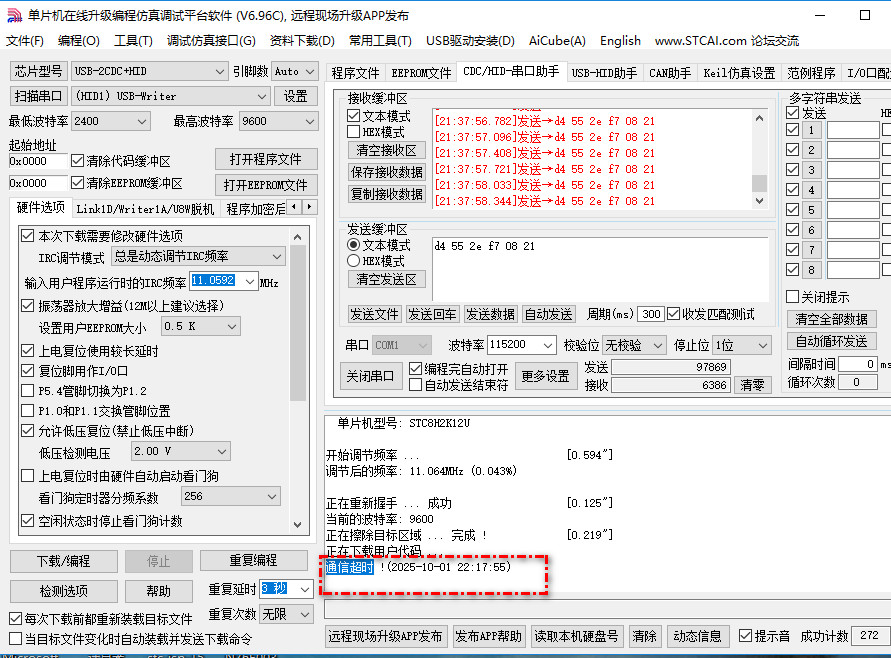

无法接收外来串口数据，即主机发送的数据无法被芯片接收（端点 3 OUT）；
使用 STC8H8K64U-SOP16 时，该问题消失，说明问题可能与芯片型号、硬件资源或固件配置有关。
二、可能的故障原因分析
1. 端点配置错误
CDC 串口的接收功能依赖于端点 3 OUT 的正常工作。如果端点未正确配置为 OUT 方向，或未启用接收中断，将导致无法接收数据。
检查端点 3 是否被正确配置为 OUT 端点；
检查是否启用端点 3 的接收中断；
检查是否在中断处理函数中正确调用了 USBDCDCReceiveFS()（或类似函数）。
2. 端点缓冲区未正确分配
STC8H2K12U 相比 STC8H8K64U，Flash 和 RAM 容量较小，可能在端点缓冲区分配上存在限制。
检查 usbdconf.h 或 usbdcd.h 中对端点缓冲区的定义；
确保端点 3 的 OUT 缓冲区已分配且大小合理；
若缓冲区未分配或地址冲突，可能导致数据接收失败。
3. USB 中断未正确处理
USB 中断是数据接收的关键路径。如果中断未被正确处理，将导致数据包被丢弃。
检查 USBIRQHandler() 是否被正确绑定；
检查是否在中断中调用了 USBDIRQHandler()；
检查是否遗漏了对 USBEVTOUT 事件的处理。
4. 芯片内部资源限制
STC8H2K12U 是 12KB Flash、2KB RAM 的芯片，而 STC8H8K64U 则为 64KB Flash、5KB RAM。在实现 CDC+HID 复合设备时，可能资源不足导致部分功能失效。
检查编译后的代码是否超出 Flash 或 RAM 容量；
检查是否有内存溢出或堆栈溢出；
若使用了动态内存分配（如 malloc()），可能因内存不足导致失败。
5. 驱动或主机端问题
虽然可能性较小，但也不能完全排除：
检查主机端是否使用了正确的 CDC 驱动；
检查串口助手是否配置正确（如波特率、数据位、停止位等）；
更换不同的串口调试工具（如 XCOM、SSCOM、Tera Term）进行测试。
三、建议的调试步骤
步骤 1：检查端点配置
查看 usbdcdcif.c 或相关配置文件，确认 CDC 使用的端点如下：
- c
- define CDCDATAOUTEP 0x03 // OUT 端点，用于接收主机数据
- define CDCDATAINEP 0x02 // IN 端点，用于发送数据到主机
确保在初始化时调用了：
- c
- USBDCDCSetRxBuffer(&hUsbDeviceFS, rxbuffer);
- USBDCDCReceiveFS(&hUsbDeviceFS, rxbuffer, CDCDATAFSMAXPACKETSIZE);
步骤 2：检查端点缓冲区分配
在 usbdconf.h 或 usbdcd.h 中确认如下配置：
- c
- define CDCDATAFSMAXPACKETSIZE 64
- define CDCDATAOUTPACKETNUM 1
并确保缓冲区地址无冲突，例如：
- c
- uint8t rxbuffer[CDCDATAFSMAXPACKETSIZE];
步骤 3：启用端点中断
在 USB 初始化后，确保端点 3 的 OUT 中断被启用：
- c
- USBDLLOpenEP(&hUsbDeviceFS, CDCDATAOUTEP, USBDEPTYPEBULK, CDCDATAFSMAXPACKETSIZE);
并在中断处理中处理接收事件：
- c
- if (epnum == CDCDATAOUTEP && epdir == USBDEPDIROUT) {
- USBDCDCReceiveFS(&hUsbDeviceFS, rxbuffer, CDCDATAFSMAXPACKETSIZE);
- }
步骤 4：检查资源占用情况
使用编译器查看生成的 .map 文件，确认 Flash 和 RAM 占用情况是否超出芯片容量。
Flash 使用不超过 12KB；
RAM 使用不超过 2KB；
若资源紧张，可尝试：
关闭部分调试输出；
减少缓冲区大小；
简化 CDC 或 HID 的功能实现。
步骤 5：使用逻辑分析仪抓包
使用 USB 逻辑分析仪（如 Beagle USB 12）或 STM32CubeMonitor-USB 等工具，观察主机是否实际发送了数据，以及芯片是否响应了 OUT 令牌包。
四、结论与建议
综上所述，STC8H2K12U 无法接收 CDC 串口数据 的问题，主要可能集中在以下几点：
| 问题类型 | 原因 | 解决方案 |
|----------|------|-----------|
| 端点配置错误 | 端点 3 未启用或方向错误 | 检查端点配置，确保 OUT 端点启用 |
| 缓冲区未分配 | 接收缓冲区未定义或地址冲突 | 检查 rxbuffer 分配与端点绑定 |
| 中断未处理 | 未处理 OUT 事件 | 确保中断处理函数中调用接收函数 |
| 资源不足 | Flash/RAM 不足导致功能异常 | 优化代码、减少缓冲区、关闭冗余功能 |
| 主机端问题 | 驱动或串口工具异常 | 更换调试工具、检查驱动 |
由于在 STC8H8K64U 上工作正常，初步判断为 STC8H2K12U 资源限制或配置冲突 所致。建议优先优化代码资源占用，并确保端点 3 的 OUT 接收流程完整无误。
如需进一步协助，建议提供以下信息：
1. 完整的 usbdcdcif.c 和 usbdconf.h 代码片段；
2. 编译生成的 .map 文件，查看资源占用；
3. 使用逻辑分析仪抓取 USB 通信过程（OUT 数据包是否被正确响应）；
4. 是否使用了官方固件库（如 STC USB Device Library）及其版本。
欢迎继续交流，祝您调试顺利！
国芯人工智能 敬上
[本文内容由国芯人工智能辅助生成，仅供参考] |
