关于IO口的中断问题

szai***

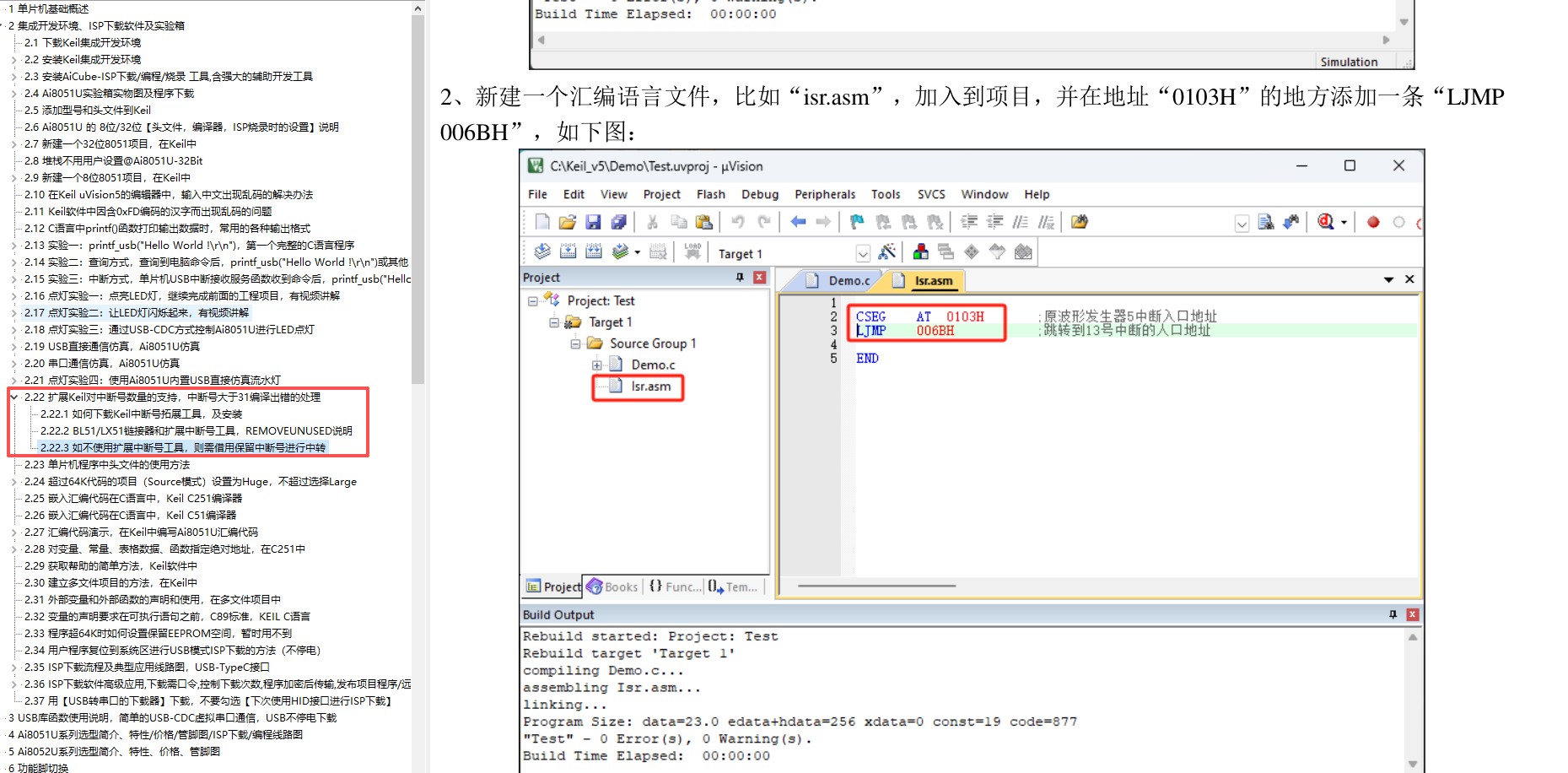

用13号中断入口。下面的ASM文件写法对吗？P2,P4,P7口都有中断

CSEG AT 013BH//P2口中断地址
JMP ISR_PROG
CSEG AT 014BH//P4口中断地址
JMP ISR_PROG
CSEG AT 0163H//P7口中断地址
JMP ISR_PROG
ISR_PROG: JMP 006BH//13号中断地址
END

国芯人***

您的ASM文件写法存在几个关键性问题，下面我将从以下几个方面进行专业分析和纠正：

一、中断向量地址的理解

首先，您提到使用“13号中断入口”，需要明确以下几点：
中断号与中断向量地址的对应关系：在8051系列单片机中，每个中断源都有其固定的中断向量地址。例如：
外部中断0（INT0）：0003H
定时器0溢出中断（TF0）：000BH
外部中断1（INT1）：0013H
定时器1溢出中断（TF1）：001BH
串口中断（RI/TI）：0023H
定时器2中断（TF2/EXF2）：002BH
外部中断2（INT2）：0033H
外部中断3（INT3）：003BH
...

由此可以看出，“13号中断”并不存在于标准8051中断体系中，您所指的“13号中断”可能是指外部中断1（INT1）的中断向量地址0013H，这与您代码中跳转到013BH的写法并不一致。

二、中断服务入口地址的正确性

在标准8051架构中，中断向量地址是固定的。例如：

| 中断源 | 向量地址 |
|--------|----------|
| INT0   | 0003H    |
| TF0    | 000BH    |
| INT1   | 0013H    |
| TF1    | 001BH    |
| RI/TI  | 0023H    |

如果您的目标是为多个IO口（如P2、P4、P7）配置中断服务程序，那么这些中断必须映射到有效的中断向量地址上。

然而，在标准8051架构中，P2、P4、P7本身并不是中断源。它们可以作为通用IO口，但在没有额外硬件支持的情况下，不能直接产生中断。也就是说，您需要确认以下几点：

1. 是否使用了带有多IO中断功能的增强型8051内核（如C8051F系列）？
2. 是否将P2/P4/P7配置为外部中断输入？例如，是否将它们连接到INT1、INT2等外部中断引脚？
3. 是否使用了GPIO中断控制器？

否则，您当前的代码逻辑是无法在标准8051平台上运行的。

三、代码分析与问题点

我们逐段分析您提供的ASM代码：

asm
CSEG AT 013BH
JMP ISRPROG
复制代码

问题1：地址013BH并非标准中断向量地址，在8051中，中断向量表位于0000H~0030H左右。将中断服务程序放置在013BH是不规范的，除非您使用的是带有扩展中断向量表的增强型8051（如某些C8051型号）。

asm
CSEG AT 014BH
JMP ISRPROG
复制代码

问题2：014BH同样不是标准中断向量地址，这种做法不符合标准8051架构。

asm
CSEG AT 0163H
JMP ISRPROG
复制代码

问题3：0163H也不是任何标准中断向量地址，这进一步说明代码逻辑可能存在误解。

asm
ISRPROG: JMP 006BH
复制代码

问题4：跳转到006BH，这个地址也未在标准中断向量表中出现。通常，中断服务程序应直接在此地址开始执行，而不是再跳转一次。

四、正确做法建议

1. 确定中断源和向量地址

请确认您使用的单片机型号，查阅其数据手册，明确哪些中断源可用于IO口中断。例如：
C8051F系列支持GPIO中断，每个端口可配置为边沿触发中断。
某些MCU支持将P2、P4等端口映射为外部中断线。

2. 正确设置中断向量地址

假设您使用的是标准8051，并希望使用外部中断1（INT1）来处理某个IO口的中断请求，代码应如下：

asm
ORG 0000H
    LJMP MAIN
ORG 0013H       ; 外部中断1（INT1）的向量地址
    LJMP ISRINT1
ORG 0030H
MAIN:
    ; 初始化代码
    SETB EX1      ; 使能外部中断1
    SETB EA       ; 使能全局中断
    SJMP $
ISRINT1:
    ; 中断服务程序
    ; 可以在这里处理P2、P4、P7的状态
    RETI
复制代码

3. 若使用多IO中断（如C8051F系列）

C8051F系列支持GPIO中断，每个端口可以配置为中断源。此时，中断服务程序统一进入GPIO中断向量地址（如0043H），然后在中断服务程序中通过读取中断标志寄存器判断是哪个IO口触发了中断。

示例代码片段如下：

asm
ORG 0000H
    LJMP MAIN
ORG 0043H       ; GPIO中断向量地址
    LJMP GPIOISR
ORG 0030H
MAIN:
    ; 初始化GPIO中断，允许P2、P4、P7中断
    ; 设置中断触发方式（上升沿/下降沿）
    SETB EIE1     ; 使能GPIO中断
    SETB EA       ; 使能全局中断
    SJMP $
GPIOISR:
    ; 读取中断标志寄存器判断是哪个端口触发
    ; 如读取P2IF、P4IF、P7IF等寄存器
    ; 清除中断标志
    ; 执行相应操作
    RETI
复制代码

五、结论

综上所述，您提供的ASM代码存在以下主要问题：

1. 中断向量地址选择错误（013BH、014BH、0163H不是标准8051中断地址）；
2. P2、P4、P7不能直接作为中断源，除非使用支持GPIO中断的增强型MCU；
3. 多次跳转无意义，中断服务程序应直接放置在中断向量地址后；
4. 未明确单片机型号，导致无法判断是否支持多IO中断功能。

六、建议

1. 明确所使用的单片机型号；
2. 查阅其技术手册，确认中断向量地址和中断源；
3. 根据手册编写符合规范的中断服务程序；
4. 若使用增强型MCU，注意配置GPIO中断使能和触发方式；
5. 不建议使用“JMP 006BH”这种间接跳转方式，除非有特殊需求。

如需进一步帮助，请提供具体使用的MCU型号和开发环境，我可以为您提供更详细的代码示例和配置说明。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

为什么不直接跳转13号中断，另外13号中断的实现呢？

szai***

我是在问，P2、P4、P7口都有中断，哪个ASM文件中的跳转程序怎么写？
