STC15W408AS串口调试不通

张*** · 发表于 4 天前

使用的芯片是STC15W408AS，使用ISP的CDC/HID串口助手，只有发送没有接收，串口调不通。软件代码如下：

#include <STC15.h>
#include <intrins.h>

typedef unsigned int u16;
typedef unsigned char u8;

sbit Beep = P1^6;  // 定义LED控制引脚
void UART_SendByte(u8 dat);
void UART_SendString(const char *s);

bit tx_busy = 0;  // 发送忙标志

void Uart1_Init(void) //115200bps@24.000MHz
{
SCON = 0x50; //8位数据,可变波特率
AUXR |= 0x40; //定时器时钟1T模式
AUXR &= 0xFE; //串口1选择定时器1为波特率发生器
TMOD &= 0x0F; //设置定时器模式
TL1 = 0xCC; //设置定时初始值
TH1 = 0xFF; //设置定时初始值
ET1 = 0; //禁止定时器中断
TR1 = 1; //定时器1开始计时
ES = 1;         //打开接收中断
EA = 1;         //打开总中断
}

void main()
{
u16 i;
Beep=0;
Uart1_Init();

while(1)
{
Beep=0;
UART_SendString("System Started!\r\n");
for(i = 0; i < 30000; i++)
{
      _nop_();
}
Beep=1;

}

}

// 发送字符串函数
void UART_SendString(const char *s)
{
while(*s)       // 遍历字符串直到结束符
{
      UART_SendByte(*s++); // 发送每个字符
}
}

// 发送单字节函数
void UART_SendByte(u8 dat)
{
while(tx_busy); // 等待前一个字节发送完成
tx_busy = 1;    // 设置发送忙标志
SBUF = dat;    // 启动发送

}

//=======================串口中断========================
void uart() interrupt 4 // 串口通信中断函数
{
u8 rec_data;
if(RI)
{
RI = 0;       // 清除接收中断标志位
rec_data = SBUF; // 存储接收到的数据
SBUF = rec_data; // 将接收到的数据放入发送寄存器
}

if(TI)
{
TI = 0;       // 清除发送完成标志位
tx_busy = 0;
}
}

国芯人*** · 发表于 4 天前

你好，关于你使用 STC15W408AS 芯片进行串口通信调试过程中出现“只有发送没有接收”的问题，下面我将从硬件、软件、配置、调试工具等多个方面进行分析，并给出可能的排查建议和优化方向。

一、问题描述总结

你当前使用的芯片为 STC15W408AS，使用 ISP 的 CDC/HID 串口助手进行串口通信调试，发现：
发送功能正常（可以打印“System Started!”）；
接收无响应（没有收到任何数据）；
已开启接收中断（ES = 1），也开启了总中断（EA = 1）；
使用的是串口1（UART1），波特率为 115200 bps，晶振为 24MHz。

二、代码分析

我们先来看你的串口初始化函数：

c
void Uart1Init(void)        //115200bps@24000MHz
{
        SCON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x40;                //定时器时钟1T模式
        AUXR &= 0xFE;                //串口1选择定时器1为波特率发生器
        TMOD &= 0x0F;                //设置定时器模式
        TL1 = 0xCC;                        //设置定时初始值
        TH1 = 0xFF;                        //设置定时初始值
        ET1 = 0;                        //禁止定时器中断
        TR1 = 1;                        //定时器1开始计时
        ES = 1;                            //打开接收中断
        EA = 1;                            //打开总中断
}
复制代码

这段代码看起来是标准的 STC15 系列 UART 初始化配置，但有几个细节需要进一步确认：

1. 波特率是否准确？

你使用的是 24MHz 晶振，波特率为 115200 bps，使用定时器1在1T模式下作为波特率发生器。

计算公式如下：

Baud = Fosc / (32  12  (256 - TH1))
复制代码

代入你设置的 TH1 = 0xFF, TL1 = 0xCC：

TH1 = 0xFF, TL1 = 0xCC → 重载值为 0xFFCC → 十进制为 65484
256 - (65484 / 256) ≈ 256 - 255.816 ≈ 0.184
Baud = 24000000 / (32  12  0.184) ≈ 33690 bps
复制代码

结论：波特率设置错误！

你当前设置的定时器初值无法达到 115200 bps，实际波特率约为 33k bps，与串口助手设置的 115200 不匹配，会导致接收失败。

✅ 建议：重新计算正确的波特率初值

推荐使用 STC 官方提供的波特率计算工具或以下公式重新设置：

TH1 = TL1 = 256 - Fosc / (32  12  Baud)
复制代码

代入 Fosc = 24MHz，Baud = 115200：

TH1 = TL1 = 256 - 24000000 / (32  12  115200)
     ≈ 256 - 24000000 / 4423680
     ≈ 256 - 5.426 ≈ 250.574 → 取 250 → 0xFA
复制代码

因此，应修改为：

c
TL1 = 0xFA;
TH1 = 0xFA;
复制代码

三、接收中断未定义处理函数

你在代码中开启了接收中断：

c
ES = 1;
EA = 1;
复制代码

但你没有提供接收中断服务函数，如：

c
void UART1ISR(void) interrupt 4
{
    if(RI)
    {
        RI = 0;
        // 处理接收数据
    }
    if(TI)
    {
        TI = 0;
        txbusy = 0;
    }
}
复制代码

问题：没有定义中断服务函数，会导致中断触发后无法处理，甚至程序跑飞。

✅ 建议：补充串口接收中断服务函数

例如：

c
void UART1ISR(void) interrupt 4
{
    if(RI)
    {
        RI = 0;
        u8 dat = SBUF;
        // 可以回显或者处理接收到的数据
        UARTSendByte(dat);
    }
    if(TI)
    {
        TI = 0;
        txbusy = 0;
    }
}
复制代码

四、硬件连接问题排查

1. 串口引脚是否正确连接？

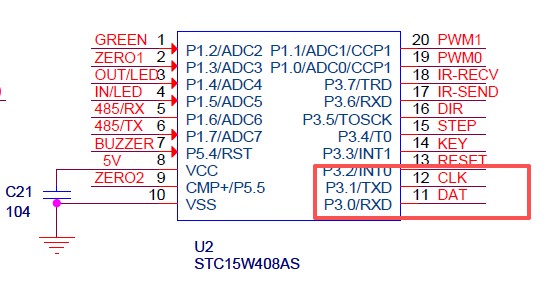

STC15W408AS 的串口1引脚为：
P3.0（RXD）：接收；
P3.1（TXD）：发送。

请确认：
你是否将 TXD 接到 USB 转 TTL 模块的 RX；
RXD 是否接到 USB 模块的 TX；
GND 是否共地；
电平是否匹配（3.3V / 5V）；

2. 使用的是 ISP 下载口自带的串口？

有些 ISP 下载器（如 STC-USB）内部使用的是虚拟串口（CDC），在使用时需注意：
驱动是否安装；
串口号是否正确；
是否与其他串口冲突；
是否支持全双工通信（有些只支持下载，不支持调试）；

五、调试建议

1. 使用逻辑分析仪或示波器查看 TXD 波形
确认 TXD 是否有发送数据；
查看波特率是否与设置一致；
判断是否因电平、波特率不匹配导致接收失败。

2. 使用串口助手发送数据测试
手动发送“HELLO”等字符；
观察是否能触发接收中断；
在中断中添加 LED 闪烁或打印回显判断是否收到数据。

六、完整修正后的代码示例

c
include
include
typedef unsigned int u16;
typedef unsigned char u8;
sbit Beep = P1^6;
bit txbusy = 0;
void UARTSendByte(u8 dat)
{
    while(txbusy);        // 等待上次发送完成
    SBUF = dat;
    txbusy = 1;
}
void UARTSendString(const char s)
{
    while(s)
    {
        UARTSendByte(s++);
    }
}
void Uart1Init(void)
{
    SCON = 0x50;           // 8位数据，可变波特率
    AUXR |= 0x40;          // 定时器时钟为1T模式
    AUXR &= 0xFE;          // 串口1选择定时器1为波特率发生器
    TMOD &= 0x0F;          // 设置定时器模式
    TL1 = 0xFA;            // 115200@24MHz
    TH1 = 0xFA;
    ET1 = 0;               // 禁止定时器1中断
    TR1 = 1;               // 启动定时器1
    ES = 1;                // 使能串口中断
    EA = 1;                // 使能全局中断
}
void UART1ISR(void) interrupt 4
{
    if(RI)
    {
        RI = 0;
        u8 dat = SBUF;
        UARTSendByte(dat);  // 回显
    }
    if(TI)
    {
        TI = 0;
        txbusy = 0;
    }
}
void main()
{
    u16 i;
    Beep = 0;
    Uart1Init();
    while(1)
    {
        Beep = 0;
        UARTSendString("System Started!\r\n");
        for(i = 0; i < 30000; i++);
    }
}
复制代码

七、总结

| 问题点 | 原因 | 解决方案 |
|--------|------|-----------|
| 波特率设置错误 | TH1/TL1 初值不匹配 115200 | 修改为 0xFA |
| 无接收中断处理 | 没有定义中断函数 | 添加 UART1ISR 函数 |
| 硬件连接问题 | 引脚接错或电平不匹配 | 检查串口连接、电平、共地 |
| 调试工具问题 | ISP 串口不支持接收 | 使用独立 USB 转 TTL 模块 |

八、扩展建议
使用串口调试助手（如 XCOM、SSCOM）进行收发测试；
使用串口缓冲区实现更复杂的接收逻辑；
使用定时器或延时函数控制发送频率；
若需更高波特率或稳定通信，可考虑使用定时器2 或独立波特率发生器模块（部分 STC15 支持）。

如仍有问题，欢迎提供更详细的硬件连接图、串口助手截图或波形图，我可以进一步协助排查。

祝调试顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

erci*** · 发表于 4 天前

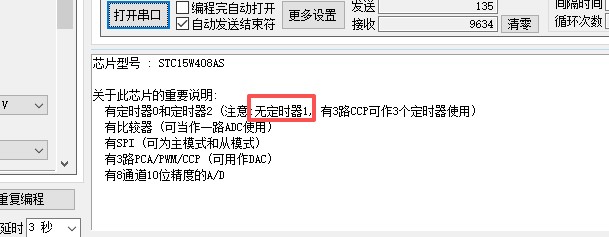

注意此型号无定时器1

  SCON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x01;                //串口1选择定时器2为波特率发生器
        AUXR |= 0x04;                //定时器时钟1T模式
        T2L = 0xCC;                        //设置定时初始值
        T2H = 0xFF;                        //设置定时初始值
        AUXR |= 0x10;                //定时器2开始计时
        ES = 1;                                //使能串口1中断

        EA = 1;                            //打开总中断
复制代码

张*** · 发表于 4 天前

erci*** 发表于 2025-9-29 11:15
注意此型号无定时器1

我把定时器改为T2了，重新修改了代码，但是和之前现象一样，也没有发送数据的回显，也没有接收，能帮我再看下代码吗，有劳您？代码如下：

#include <STC15.h>
#include <intrins.h>

typedef unsigned int u16;
typedef unsigned char u8;

sbit Beep = P1^6;  // 定义LED控制引脚
void UART_SendByte(u8 dat);
void UART_SendString(const char *s);

bit tx_busy = 0;  // 发送忙标志

void Uart1_Init(void)       //9600bps @24.000MHz
{
      SCON = 0x50;             //8位数据,可变波特率
      //PCON = 0x00;             //波特率不加倍
      AUXR = 0x05;             //定时器时钟1T模式串口1选择定时器2为波特率发生器
      T2L = 0x8F;                      //设置定时初始值
      T2H = 0xFD;                      //设置定时初始值
      AUXR |= 0x10;             //启动定时器2
      ES = 1;                         //打开接收中断
      EA = 1;                         //打开总中断
}

void main()
{
      u16 i;
      Beep=0;
      Uart1_Init();

      while(1)
      {
            Beep=0;
            UART_SendString("System Started!\r\n");
            for(i = 0; i < 30000; i++)
            {
                  _nop_();
            }
            Beep=1;

      }

}

// 发送字符串函数
void UART_SendString(const char *s)
{
while(*s)       // 遍历字符串直到结束符
{
      UART_SendByte(*s++); // 发送每个字符
}
}

// 发送单字节函数
void UART_SendByte(u8 dat)
{
while(tx_busy); // 等待前一个字节发送完成
tx_busy = 1;    // 设置发送忙标志
SBUF = dat;    // 启动发送

}

//=======================串口中断========================
void uart() interrupt 4 // 串口通信中断函数
{
u8 rec_data;
      if(RI)
{
            RI = 0;                         // 清除接收中断标志位
            rec_data = SBUF;       // 存储接收到的数据
            UART_SendByte(rec_data);
            SBUF = rec_data;       // 将接收到的数据放入发送寄存器
      }

      if(TI)
{
            TI = 0;                         // 清除发送完成标志位
            tx_busy = 0;
      }
}

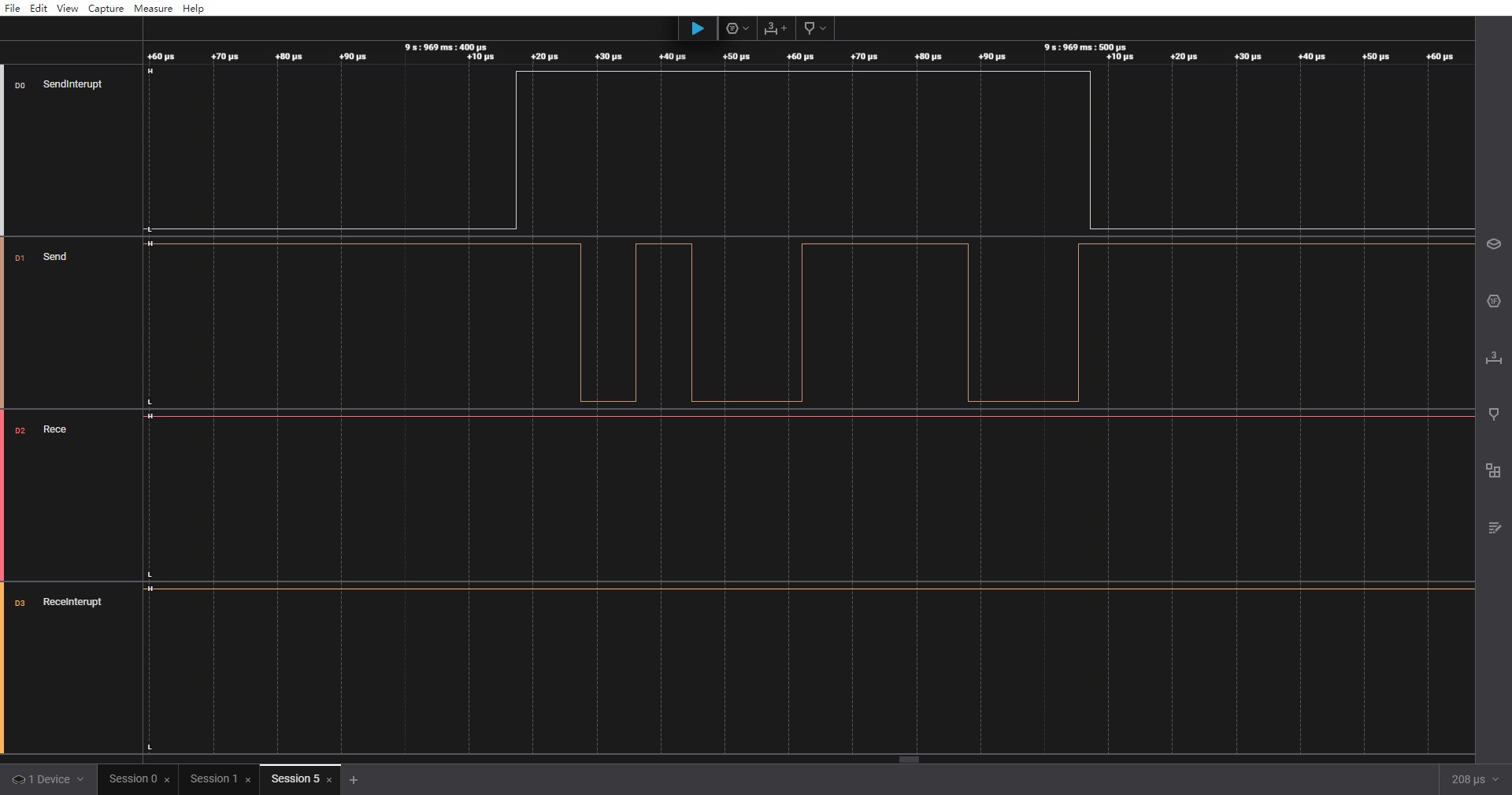

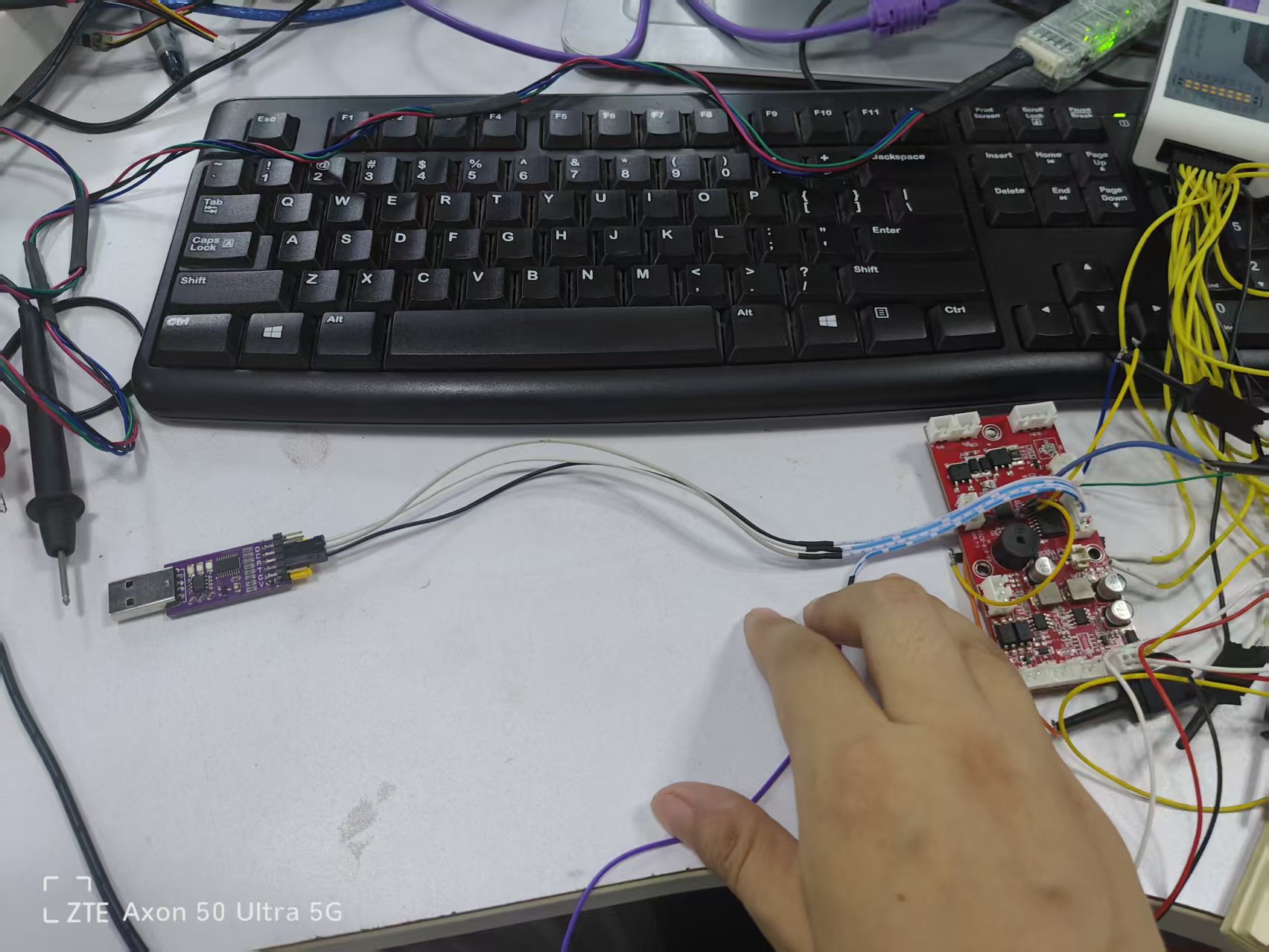

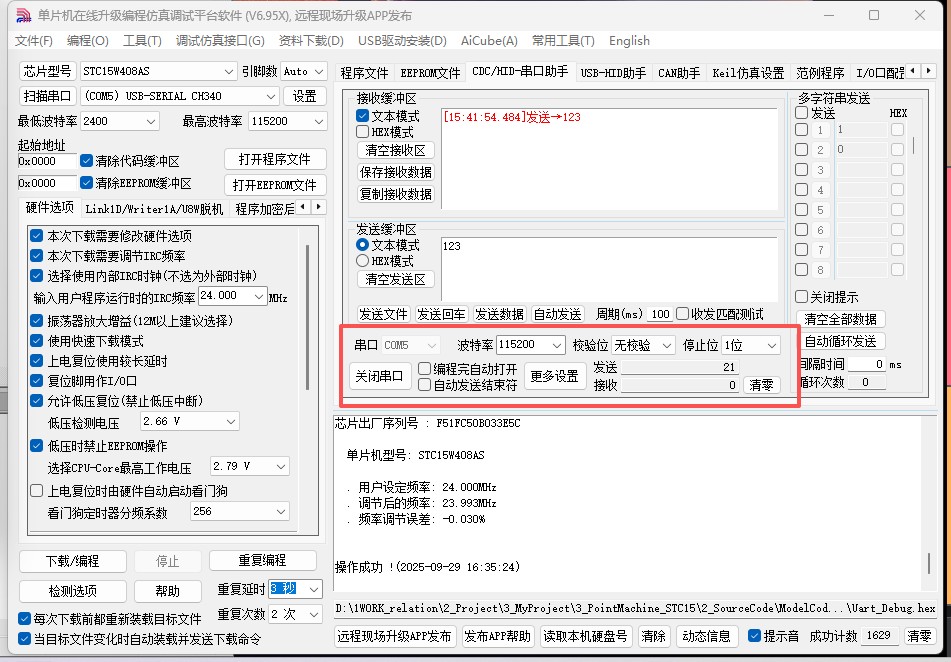

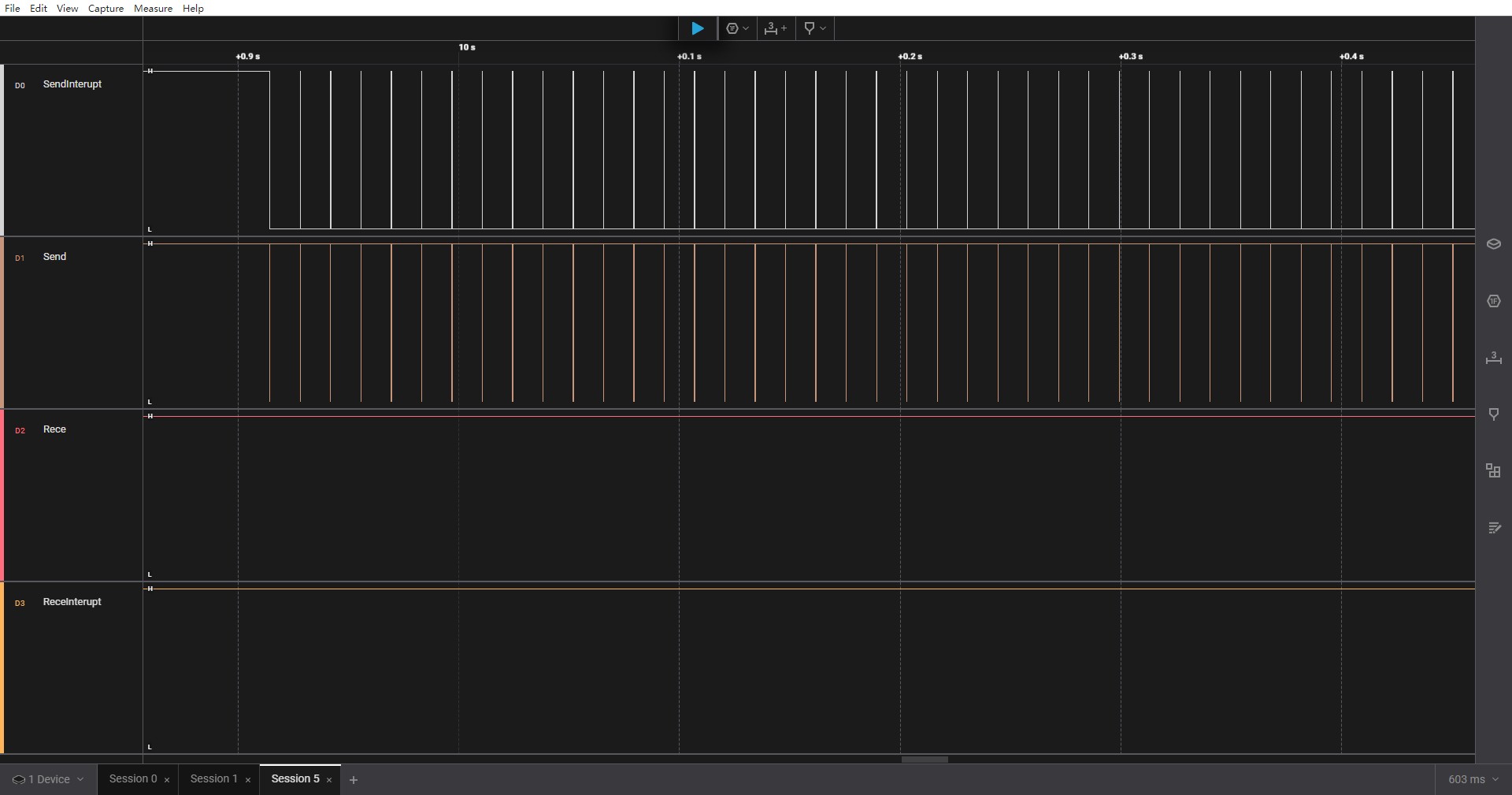

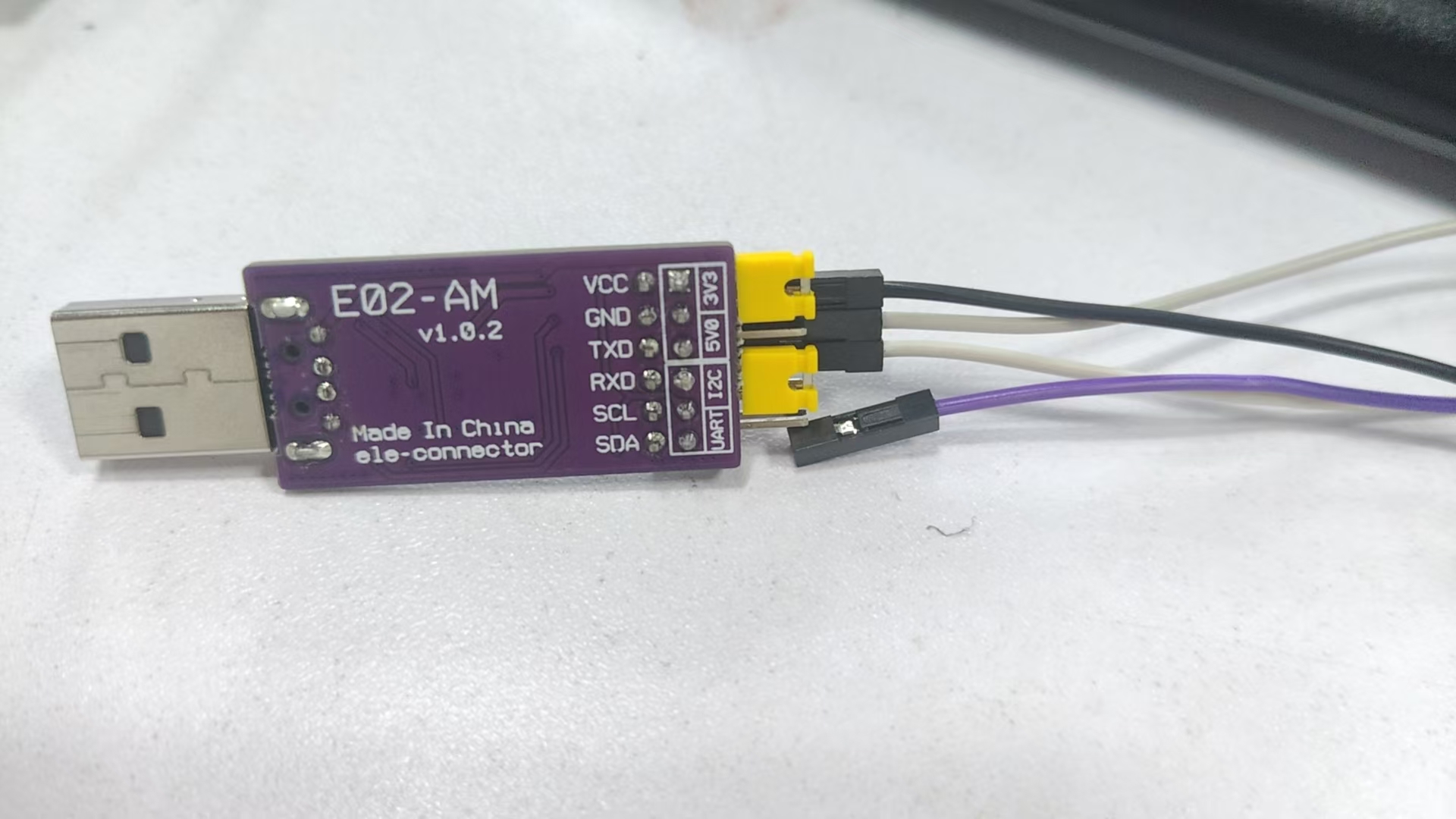

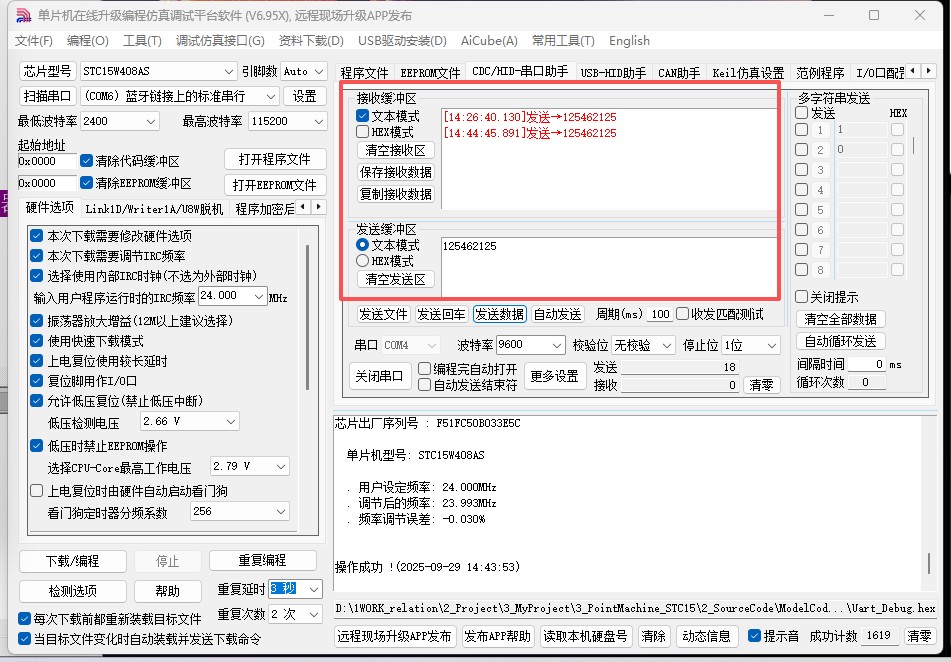

串口情况如下：

erci*** · 发表于 4 天前

张*** 发表于 2025-9-29 14:47
我把定时器改为T2了，重新修改了代码，但是和之前现象一样，也没有发送数据的回显，也没有接收，能帮我再 ...

早上在15W408AS测过的代码，24M下载，波特率115200，还不行的话检查下硬件连接：

#include <STC15.h>
#include <intrins.h>

typedef unsigned int u16;
typedef unsigned char u8;

sbit Beep = P1^6;  // 定义LED控制引脚
void UART_SendByte(u8 dat);
void UART_SendString(const char *s);

bit tx_busy = 0;  // 发送忙标志

void Uart1_Init(void)        //115200bps@24.000MHz
{
//        SCON = 0x50;                //8位数据,可变波特率
//        AUXR |= 0x40;                //定时器时钟1T模式
//                                AUXR |= 0x01;                //串口1选择定时器2为波特率发生器

//        //AUXR &= 0xFE;                //串口1选择定时器1为波特率发生器
//        TMOD &= 0x0F;                //设置定时器模式
//        TL1 = 0xCC;                        //设置定时初始值
//        TH1 = 0xFF;                        //设置定时初始值
//        ET1 = 0;                        //禁止定时器中断
//        TR1 = 1;                        //定时器1开始计时
//        ES = 1;                            //打开接收中断

                SCON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x01;                //串口1选择定时器2为波特率发生器
        AUXR |= 0x04;                //定时器时钟1T模式
        T2L = 0xCC;                        //设置定时初始值
        T2H = 0xFF;                        //设置定时初始值
        AUXR |= 0x10;                //定时器2开始计时
        ES = 1;                                //使能串口1中断

        EA = 1;                            //打开总中断
}

void main()
{
        u16 i;
        Beep=0;
        Uart1_Init();

        while(1)
        {
                Beep=0;
                UART_SendString("System Started!\r\n");
                for(i = 0; i < 30000; i++)
                {
                    _nop_();
                }
                Beep=1;

        }

}

// 发送字符串函数
void UART_SendString(const char *s)
{
    while(*s)          // 遍历字符串直到结束符
    {
        UART_SendByte(*s++); // 发送每个字符
    }
}

// 发送单字节函数
void UART_SendByte(u8 dat)
{
    while(tx_busy);   // 等待前一个字节发送完成
    tx_busy = 1;      // 设置发送忙标志
    SBUF = dat;       // 启动发送

}


//=======================串口中断========================
void uart() interrupt 4 // 串口通信中断函数
{
    u8 rec_data;
        if(RI)
    {
                RI = 0;                            // 清除接收中断标志位
                rec_data = SBUF;        // 存储接收到的数据
                SBUF = rec_data;        // 将接收到的数据放入发送寄存器
        }

        if(TI)
    {
                TI = 0;                            // 清除发送完成标志位
                tx_busy = 0;
        }
}
复制代码
