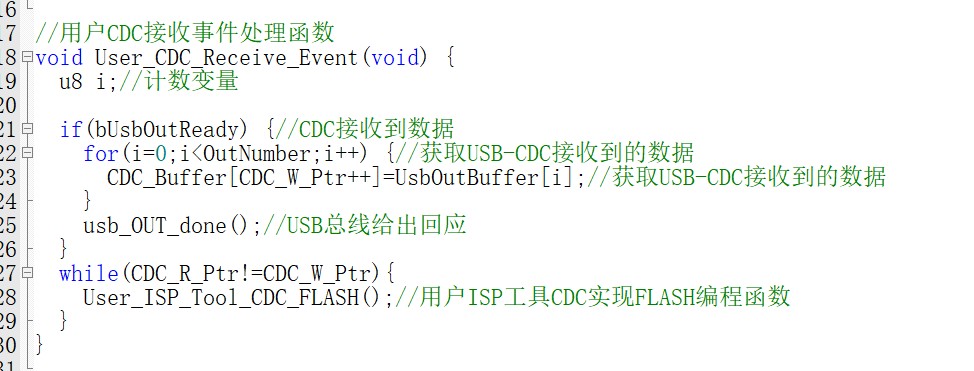

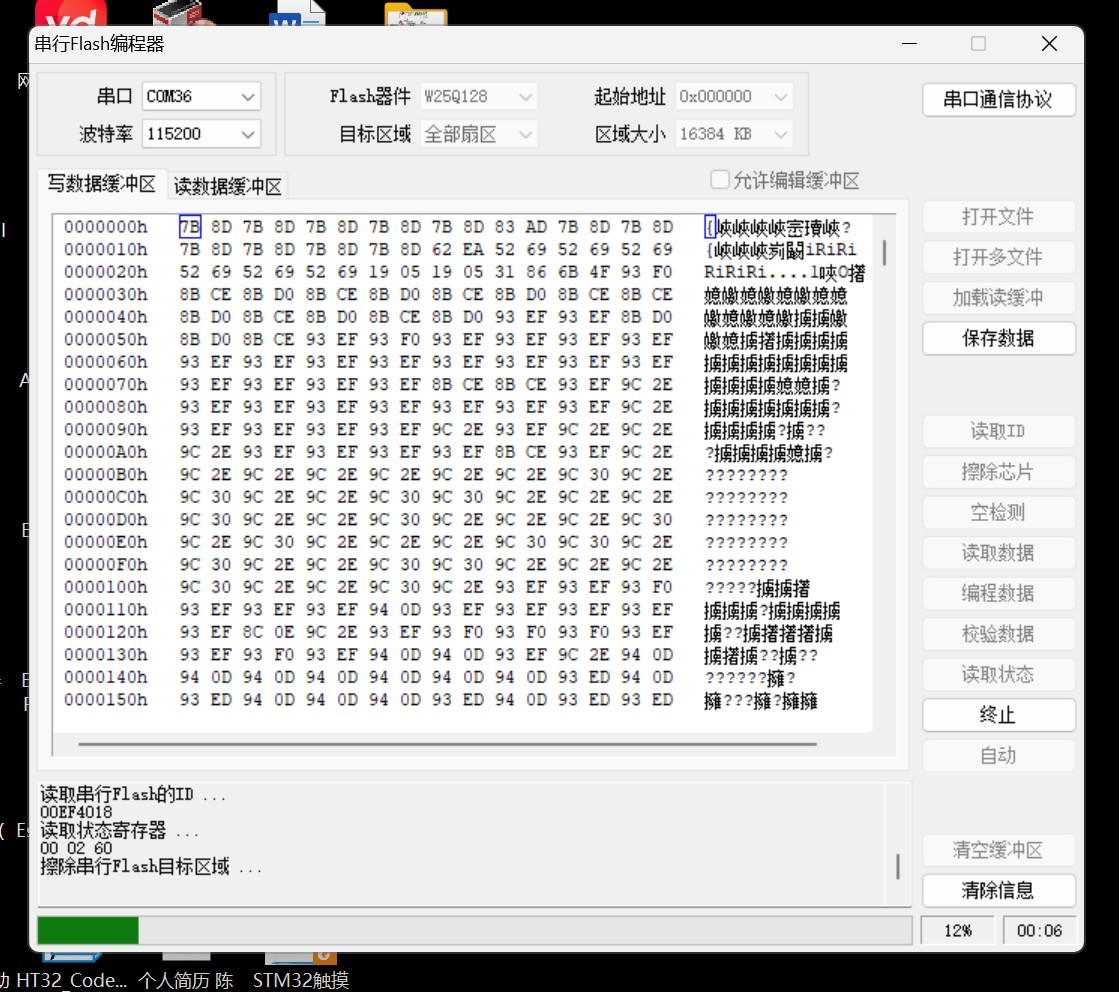

您好，关于您在使用串行FLASH进行整片擦除操作时，擦除进度停留在12%就停止的问题，结合您的描述（读取ID和状态寄存器正常），我们可以从以下几个方面进行分析和排查：
一、确认擦除命令是否正确发送
串行FLASH整片擦除通常使用Chip Erase（0x60或0xC7）命令。请确认：
1. 命令格式是否正确：是否按照数据手册要求，先发送写使能命令（Write Enable，0x06），再发送Chip Erase命令。
2. 命令发送时机是否正确：在发送Chip Erase之前，是否确认FLASH处于空闲状态（即状态寄存器的BUSY位为0）。
3. 是否启用了写使能锁存（WEL）：多数FLASH在执行写或擦除前必须先发送Write Enable命令，否则会忽略擦除命令。
二、检查状态寄存器反馈
您提到读取状态寄存器没有问题，建议进一步确认以下内容：
1. 读取状态寄存器是否包含BUSY位：在擦除过程中，状态寄存器的BUSY位应为1。如果在擦除过程中读取到BUSY位为0，说明擦除操作可能被提前终止。
2. WEL位是否被正确置位：在发送Write Enable命令后，状态寄存器的WEL位应为1，否则擦除操作将被忽略。
3. 是否有错误标志位被置位：如EPE（Erase/Program Error）等，表示擦除过程中发生了错误。
三、擦除超时或中断
擦除操作通常需要较长时间（例如几十毫秒到几百毫秒不等），若主机在等待过程中判断超时或中途执行了其他操作（如复位、重启SPI通信、中断处理等），可能导致擦除过程被中断。
建议：
在擦除后持续轮询状态寄存器，直到BUSY位变为0。
增加合理的超时机制，避免死循环。
检查是否有中断服务程序干扰了SPI通信。
四、电源电压是否稳定
FLASH擦除操作对电源电压较为敏感，尤其是在大容量擦除时，瞬时电流较大。如果供电电压不稳定或低于FLASH的最低工作电压（通常为2.3V或2.7V），可能导致擦除失败。
建议：
使用万用表或示波器测量FLASH的VCC引脚电压。
检查电源滤波电容是否良好，是否有较大的电压波动。
如果使用电池供电，注意电池电量是否充足。
五、硬件连接问题
1. SPI通信是否稳定：检查SPI的SCLK、MOSI、CS等信号是否稳定，是否存在噪声或信号完整性问题。
2. CS（片选）信号是否被提前拉高：在擦除命令发送后，若CS信号提前拉高，可能导致命令未被完整接收。
3. FLASH芯片是否损坏：虽然读取ID正常，但部分区域损坏也可能导致擦除失败。可尝试更换FLASH芯片测试。
六、FLASH芯片型号与操作手册是否一致
不同厂商、不同型号的FLASH芯片，其擦除命令、擦除时间、状态寄存器定义可能不同。请确认：
您所使用的擦除命令是否适用于该型号FLASH。
是否存在特定的使能序列或解锁步骤（如需发送特定地址或序列才能执行整片擦除）。
是否存在保护机制（如写保护、扇区保护）未被解除。
七、建议的排查步骤总结
1. 确认擦除命令流程是否正确：
发送Write Enable（0x06）
发送Chip Erase（0x60或0xC7）
轮询状态寄存器，等待BUSY位为0
2. 检查状态寄存器反馈：
WEL是否为1
BUSY是否为1（擦除过程中）
是否有EPE或其他错误标志
3. 延长等待时间或增加超时机制
4. 测量电源电压和SPI信号质量
5. 尝试更换FLASH芯片进行测试
八、示例代码片段（伪代码）
- c
- void flashchiperase(void) {
- flashwriteenable(); // 发送0x06命令
- spisendcommand(0x60); // 或0xC7，根据芯片手册
- while(flashisbusy()); // 轮询状态寄存器，直到BUSY=0
- }
- uint8t flashisbusy(void) {
- uint8t status;
- spireadstatusregister(&status);
- return (status & 0x01); // BUSY位为1表示正在操作
- }
结语
综上所述，擦除操作在12%处停止，很可能是由于命令未正确发送、擦除过程中断、电源不稳定或状态轮询不完整等原因导致。建议您按照上述排查步骤逐一验证，特别是检查擦除流程和状态寄存器反馈。
如能提供FLASH型号、使用的MCU型号以及部分代码或波形截图，将有助于更精确地定位问题。
祝您调试顺利！
[本文内容由国芯人工智能辅助生成，仅供参考] |
