您好，关于您提到的 STC8H8K64U TSSOP28 单片机中 P3.7 管脚 IO 输出失效 的问题，结合您提供的现象描述，以下是对问题的分析与排查建议：
一、问题现象总结
1. P3.7 设置为准双向口或推挽输出后，低电平无法驱动 LED 点亮；
2. 其他 P3 口（P3.6/P3.5/P3.4）工作正常；
3. 使用 AIapp-ISP 提供的 I/O 测试程序验证，P3.7 对应 LED 无法点亮；
4. 更换另一片 STC8H8K64U 后，问题依旧存在。
二、可能原因分析
根据上述现象，结合 STC8H 系列单片机的架构特点，可能存在以下几种情况：
1. P3.7 被复用为其他功能（如串口、时钟输出等）
STC8H 系列单片机的 P3 端口部分引脚具备复用功能，例如：
P3.7 在某些配置下可能被用作 UART1 的 TXD 或 CLKOUT（系统时钟输出）；
若该引脚被配置为 CLKOUT 输出系统时钟信号，则其 IO 功能将被禁用；
此时即使设置为输出模式，其状态将受内部时钟控制，无法通过 GPIO 控制高低电平。
建议排查：
查看代码中是否启用了 CLKOUT 功能（系统时钟输出）；
检查是否设置了 UART1 的 TXD 使用 P3.7；
可尝试关闭所有外设功能，仅保留 GPIO 模式进行测试。
2. P3M1/P3M0 寄存器配置错误
STC8H 系列单片机通过 P3M1 和 P3M0 寄存器控制 P3 口的输入输出模式（准双向、推挽输出、高阻输入、开漏输出等）。
正确配置方式如下：
| P3M1 | P3M0 | 模式 |
|------|------|--------------|
| 0 | 0 | 准双向口 |
| 0 | 1 | 推挽输出 |
| 1 | 0 | 仅为输入（高阻） |
| 1 | 1 | 开漏输出 |
建议排查：
确保对 P3M1 和 P3M0 的配置是正确的；
检查是否误将 P3.7 设置为高阻输入或开漏输出；
若使用库函数或配置工具，确认配置是否准确。
3. P3.7 被锁死或受安全机制保护
部分 STC 单片机具备 引脚锁定功能（如通过 ISP 设置），防止某些关键引脚被误操作。虽然该功能在 STC8H 中较少见，但仍需排查是否启用了类似机制。
建议排查：
使用 AIapp-ISP 查看芯片配置信息；
尝试恢复出厂设置或重新烧录默认配置；
检查是否启用了“引脚锁定”或“端口保护”相关设置。
4. 硬件连接问题
尽管您已更换 MCU，但仍需排查硬件连接问题：
LED 是否损坏或极性接反；
LED 限流电阻是否过大导致电流不足；
P3.7 是否焊接不良或 PCB 走线断开；
是否使用了外部上拉/下拉电路影响输出电平。
建议排查：
更换 LED 测试；

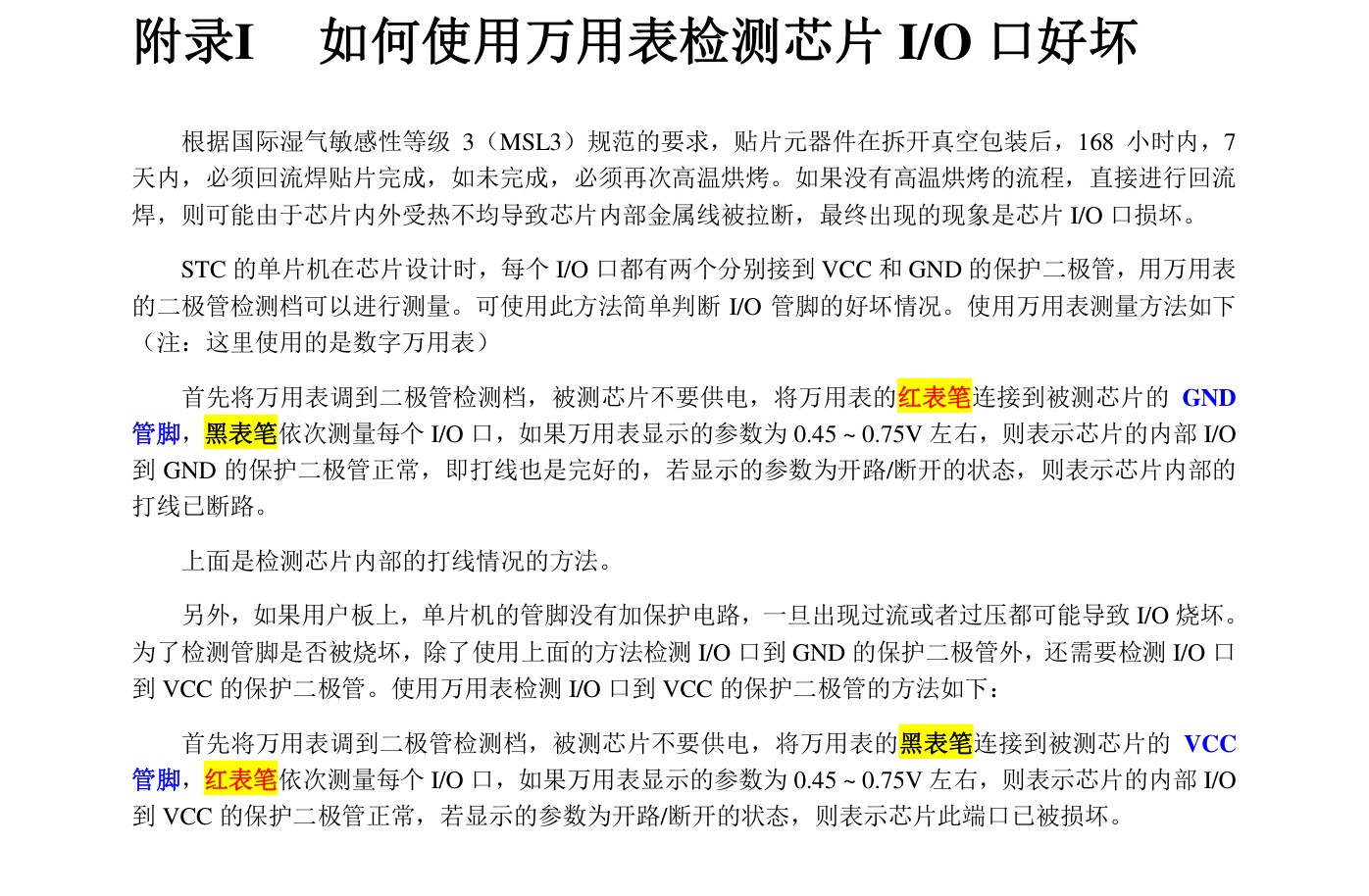

使用万用表测量 P3.7 的电压变化；
使用示波器观察 P3.7 的电平变化；
尝试将 LED 接到其他 IO 口测试是否正常。
三、建议测试步骤
为更系统地定位问题，建议按以下步骤进行测试：
1. 清除所有外设配置：
关闭 UART、SPI、ADC 等模块；
确保未启用 CLKOUT 输出；
复位 P3M1/P3M0 为默认值（建议为 0x00）；
2. 单独测试 P3.7 的 GPIO 输出：
- c
- P3M1 = 0x00;
- P3M0 = 0x00; // 设置为准双向口
- P3 = 0x7F; // P3.7 输出低电平
观察 P3.7 是否有电压变化；
使用示波器测量波形或万用表读取电压。
3. 尝试设置为推挽输出：
- c
- P3M1 = 0x00;
- P3M0 = 0xFF; // 所有 P3 引脚设为推挽输出
- P3 = 0x7F; // P3.7 输出低电平
4. 更换负载测试：
移除 LED，改接一个 10kΩ 电阻至 VCC；
测量 P3.7 是否能被拉低；
排除因负载过大导致输出无法驱动的问题。
5. 使用 AIapp-ISP 查看芯片配置：
检查是否启用了 CLKOUT、UART1 等功能；
查看是否设置了引脚保护或锁定功能；
恢复出厂设置重新测试。
四、结论与建议
综合分析，P3.7 无法输出低电平点亮 LED 的原因，最有可能是该引脚被复用为 CLKOUT 或 UART1 的 TXD 输出功能，从而导致 GPIO 功能被禁用。
建议您：
检查并关闭 CLKOUT 和 UART1 配置；
确认 P3M1/P3M0 设置是否正确；
使用示波器/万用表测量 P3.7 实际电压变化；
排除硬件连接问题。
如仍无法解决，请提供如下信息以便进一步分析：
1. 使用的开发环境（KEIL、SDCC、STC-ISP 等）；
2. 配置 CLKOUT 或 UART1 的代码片段；
3. AIapp-ISP 中芯片配置截图；
4. 硬件原理图中 P3.7 的连接方式。
我们可继续协助您进一步定位问题。
国芯人工智能 敬上
2025年04月05日
[本文内容由国芯人工智能辅助生成，仅供参考] |
