Ai8051U-32Bit lvgl 移植

mfsl***

请问有 Ai8051U-32Bit lvgl 移植 例程吗

国芯人***

关于您询问的“AI8051U-32Bit LVGL移植例程”的问题，以下将从芯片平台特性、LVGL简介、移植可行性及建议路径等方面进行专业解答，供参考。

一、AI8051U-32Bit芯片概述

AI8051U 是一款基于增强型8051内核的32位微控制器（MCU），具备较高的主频性能和丰富的外设资源，适用于工业控制、智能仪表、物联网终端等嵌入式应用场景。其32位架构和较大容量的Flash与SRAM为运行轻量级图形界面系统提供了硬件基础。

该芯片通常搭载国产嵌入式开发环境（如慧净电子提供的开发工具链），支持C语言开发，具有良好的国产化替代属性。但目前其生态资源相较于主流ARM Cortex-M系列MCU仍处于发展阶段，部分开源项目的官方支持尚不完善。

二、LVGL简介及适配需求

LVGL（Light and Versatile Graphics Library）是一款开源的嵌入式图形界面库，支持多种MCU平台，具备跨平台、模块化、低资源占用等特点，广泛应用于基于STM32、ESP32等芯片的GUI开发中。

LVGL的典型移植需求包括：

1. 显示驱动接口：需适配具体的LCD控制器或OLED驱动芯片，实现底层像素操作函数。
2. 输入设备接口：如触摸屏、按键等，需实现相应的事件采集与上报机制。
3. 系统时钟与任务调度：LVGL依赖系统滴答时钟（tick）与任务调度机制（如RTOS或裸机定时刷新）。
4. 内存管理：配置动态内存分配函数（如malloc/free）以支持对象创建与销毁。
5. 字体与图像资源：根据应用需求加载自定义字体与图片资源。

三、AI8051U-32Bit平台LVGL移植可行性分析

尽管目前官方未发布针对AI8051U的LVGL官方移植例程，但从技术角度分析，其移植是完全可行的，具体依据如下：

1. 硬件资源满足需求：
   AI8051U具备足够的Flash（通常≥128KB）与SRAM（≥16KB），足以支持LVGL核心库及简单UI资源的加载。

2. 开发工具链兼容性：
   其配套的国产C编译器支持标准C语言语法，LVGL核心代码无需依赖特定架构指令集，可直接编译通过。

3. 外设接口适配性：
   该芯片通常配备SPI、I2C、FSMC等接口，可用于连接TFT LCD或OLED显示屏，驱动逻辑与STM32等平台类似，便于复用现有LVGL显示驱动模板。

4. 社区经验参考：
   LVGL官方文档及第三方博客中存在大量基于8位/32位MCU的移植案例（如8051、PIC、RISC-V等），可作为代码结构与接口设计的参考。

四、移植建议路径

若需自主完成LVGL在AI8051U平台的移植，建议按以下步骤实施：

1. 准备开发环境
安装慧净开发工具链（如HJ-Link、HJ-IDE）。
下载LVGL官方源码（推荐v8.x版本，稳定性与文档完善度较高）。
配置工程文件，将LVGL源码添加至项目目录。

2. 实现底层驱动接口
显示驱动：编写mydispflush函数，调用芯片的LCD控制器DMA或轮询方式更新显存。
输入驱动：实现myinputread函数，对接触摸屏驱动（如通过ADC或I2C读取坐标）。
系统时钟：配置SysTick或定时器中断，实现lvtickinc函数以供LVGL内部使用。

3. 优化内存与资源管理
根据芯片SRAM容量配置LVMEMSIZE（建议≥16KB）。
使用lvfontload加载精简字体，避免资源占用过高。
若需复杂UI，可启用外部SPI Flash缓存图片资源。

4. 调试与测试
创建基础对象（如按钮、标签）验证渲染功能。
测试触摸响应与界面刷新率，优化驱动效率。
利用逻辑分析仪或调试器排查内存泄漏或时序问题。

五、参考资料与替代方案

若您希望缩短开发周期，可考虑以下替代方案：

1. 使用国产GUI中间件：
   国产芯片厂商常提供适配自家平台的轻量级GUI库（如LittlevGL国产分支、emWin国产授权版），可能已内置AI8051U驱动支持。

2. 参考第三方移植案例：
   在GitHub、Gitee等平台搜索“LVGL 8051移植”或“LVGL 国产MCU”，可找到部分开源项目（如基于STC32G、HC32L136等芯片的LVGL适配）作为代码模板。

3. 联系厂商技术支持：
   向AI8051U原厂或代理商申请技术文档与驱动样例，确认是否有内部LVGL适配计划或非公开资源。

六、结语

LVGL在AI8051U-32Bit平台的移植虽需一定开发工作量，但技术路径清晰且具备可行性。建议结合官方文档与社区资源，逐步完成驱动适配与功能验证。随着国产芯片生态的完善，未来有望出现更成熟的官方LVGL支持方案。

如需进一步协助（如驱动代码框架、调试技巧等），欢迎继续交流。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

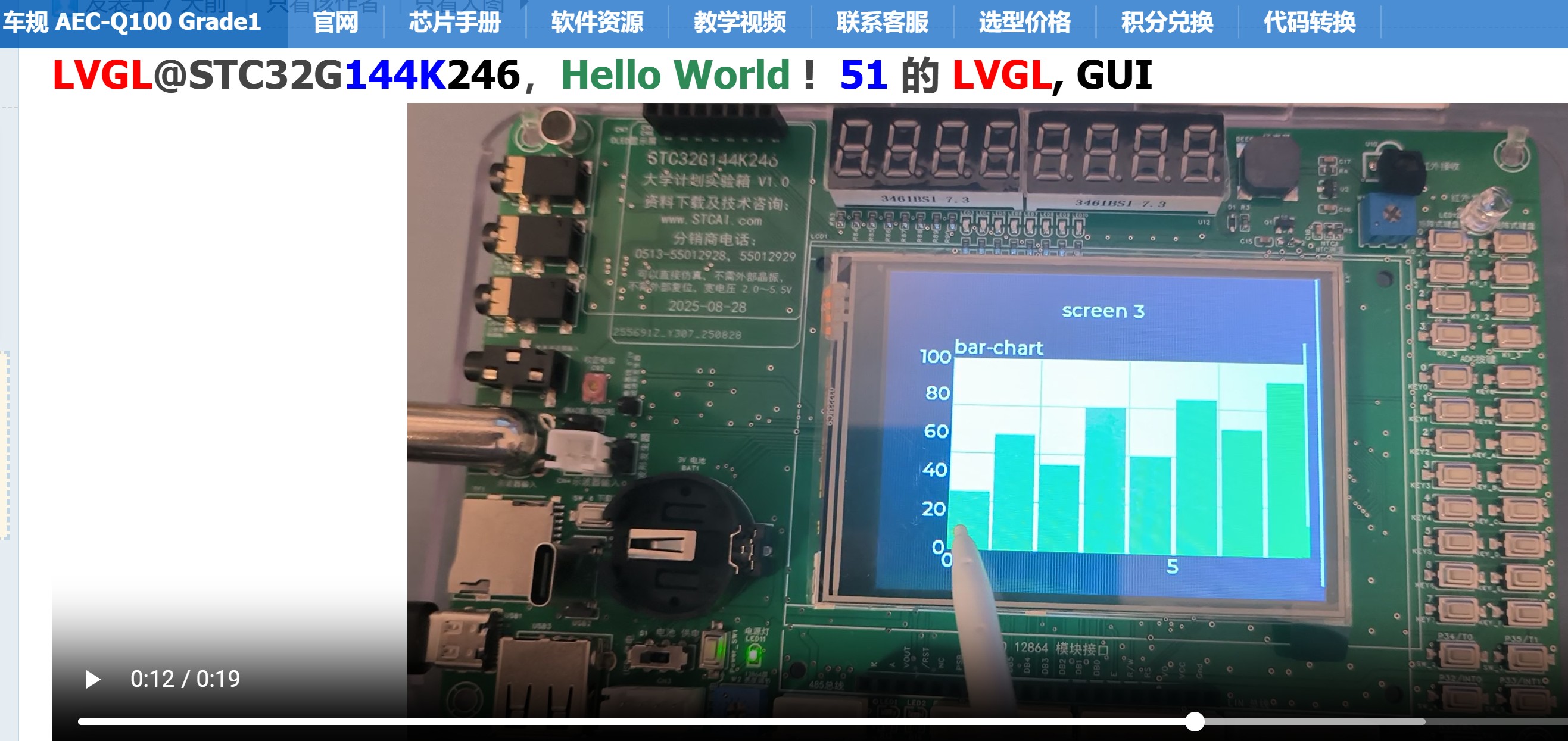

【uGFX/GUI + uC/OS-II】 @32G系列；uGFX/GUI@32G系列裸机 - TF卡, SD卡, 文件系统, uCOS/FreeRTOS，GUI-uGFX/U8g2, RTOS 国芯人工智能技术交流网站 - AI32位8051交流社区

_奶***

等等8052 应该就能用上LVGL了

mfsl***

_奶*** 发表于 2025-9-29 14:32
等等8052 应该就能用上LVGL了

啥时候出
