单片机220V继电器控制板的 EMI/EMC问题

12***

原理图红色加粗为火线、蓝色加粗为零线。
压敏电阻、安规电容、共模电感、500mA保险丝后给HLK-2M05将220V转换成5V给单片机供电。
继电器:SRD-05VDC-SL-C (光耦隔离控制，负载不经过保险丝)，板子上有数码管、有源蜂鸣器、4*4矩阵键盘。
萌新刚开始入门画220V的板子，这是一个继电器控制板，请专家看看此设计有没有EMI、EMC、爬电等问题:
原理图.pdf (202.24 KB, 下载次数: 124)

2025-9-27 19:43 上传

点击文件名下载附件

国芯人***

从您提供的设计描述和原理图来看，这是一个基于单片机控制的220V继电器控制板，具备光耦隔离、电源转换、数码管显示、蜂鸣器报警和矩阵键盘输入等功能。整体设计思路上具有一定基础，但在EMI/EMC（电磁干扰/电磁兼容）、安全防护、爬电距离、PCB布局等方面仍存在一些值得优化和改进的地方。以下是对该设计的详细分析和建议：

一、EMI/EMC设计分析

EMI（电磁干扰）和EMC（电磁兼容）是220V高压电路设计中非常关键的环节，尤其是在开关电源、继电器等开关器件频繁动作的场合。

1. 输入端滤波设计

您在输入端使用了压敏电阻（MOV）、安规电容（X电容）、共模电感，这是一个典型的EMI滤波结构，设计方向正确。但需要注意以下几点：
X电容选型：建议使用符合安规标准的X1/X2类电容，且容值不宜过大（一般0.1~0.47μF），否则可能影响漏电流。
Y电容补充：若EMC要求较高，可在共模电感之后加Y电容连接火线/零线到地（需考虑安全接地），进一步抑制共模噪声。
共模电感选型：应选择适合工频（50Hz）和高频噪声抑制的磁环材料（如高导磁环），电感值建议在10mH~20mH之间。

2. 保险丝与压敏电阻配合
保险丝位置：目前保险丝位于EMI滤波之后，属于合理设计，但建议选用带分断能力的陶瓷保险丝（非玻璃管），以提高安全性。
压敏电阻选型：应根据输入电压选择合适的钳位电压（如275VAC或320VAC），并注意其寿命和老化问题。

3. DC-DC模块（HLK-2M05）的EMI处理
HLK-2M05是隔离型电源模块，具有一定的EMI抑制能力，但建议在输出端加π型滤波（电感+电容），以抑制高频噪声对单片机系统的影响。
输出地与主系统地之间可加Y电容（1nF左右），改善EMC性能，但需确保整机有良好的接地。

4. 继电器的EMI问题
继电器切换感性负载时会产生较大的电压尖峰和电磁干扰，建议：
在继电器负载端并联RC吸收电路（如100Ω+0.1μF）或TVS二极管；
若控制端使用光耦隔离，应确保光耦前后级地之间加Y电容，以泄放高频干扰。

二、安全与爬电距离设计

由于涉及220V交流电，PCB设计中必须严格遵守安全间距（Creepage & Clearance）要求。

1. 爬电距离与电气间隙
根据IEC60950标准，220V交流电路与低压电路之间的最小爬电距离应不小于6mm，电气间隙不小于4mm。
查看原理图和PCB图中高压与低压区域是否严格隔离，走线是否满足上述要求，尤其是保险丝、压敏电阻、共模电感等元件周围。

2. PCB布局建议
高压区与低压区应物理隔离，采用开槽或铺铜隔离；
所有高压走线应尽量短且宽，避免形成天线效应；
高压焊盘与低压焊盘之间保持足够间距；
接地线应为低阻抗路径，避免形成环路。

三、系统抗干扰设计

1. 单片机供电滤波
HLK-2M05输出的5V建议加LC滤波（如10μF电解+0.1μF瓷片+磁珠），以提高电源稳定性；
单片机VCC引脚应加0.1μF去耦电容，靠近芯片电源引脚。

2. 光耦隔离设计
光耦前后级地应分开处理，建议使用磁珠或0Ω电阻连接，避免形成地环路；
若使用PC817等普通光耦，建议在输出端加施密特触发器或RC滤波，提高抗干扰能力。

3. 数码管与蜂鸣器干扰
数码管段选和位选信号容易引入噪声，建议使用ULN2003等驱动芯片缓冲；
蜂鸣器为有源器件，应加RC吸收或TVS保护，防止反向电动势影响单片机；
所有数字信号线远离高压区域，避免平行走线。

四、其他建议

1. 接地方式
建议采用“单点接地”方式，将高压地与低压地通过磁珠或0Ω电阻连接；
若整机有外壳接地，应引入保护地（PE），并接到金属外壳或接地端子。

2. 按键与抗干扰
4x4矩阵键盘建议在单片机端加软件去抖或外部RC滤波；
若环境干扰严重，可考虑使用专用键盘扫描芯片（如CH451）。

3. 散热与功率器件
HLK-2M05模块应留有足够散热空间，必要时加散热片；
若继电器长期工作在大电流下，建议加散热孔或通风设计。

五、总结建议

| 设计项 | 当前状态 | 建议 |
|--------|----------|------|
| EMI滤波 | 有基本结构 | 增加Y电容，优化滤波参数 |
| 爬电距离 | 不明确 | 建议PCB中高压与低压区开槽隔离 |
| 地线设计 | 未明确 | 建议单点接地，使用磁珠隔离 |
| 电源滤波 | 不足 | 加LC滤波，单片机供电加去耦电容 |
| 继电器干扰 | 未处理 | 建议加RC吸收或TVS |
| 抗干扰设计 | 基础 | 增强数码管、蜂鸣器、按键的抗干扰措施 |

六、结语

整体来看，这是一个较为典型的220V继电器控制板设计，适合初学者入门练习。但在EMI/EMC、安全间距、抗干扰设计等方面仍有较大提升空间。建议在后续设计中重点关注以下几个方面：

1. 严格遵守EMI滤波设计规范；
2. 确保高压与低压之间的安全间距；
3. 增强系统抗干扰能力，尤其是对数字信号的处理；
4. 增加必要的保护措施（如TVS、RC吸收等）。

如能进一步优化上述内容，该控制板将具备更高的稳定性、安全性和抗干扰能力，适用于更广泛的实际应用场景。

祝设计顺利！如有PCB图或更多细节，欢迎继续交流。

[本文内容由国芯人工智能辅助生成，仅供参考]

天***

按键不要钱么

12***

天*** 发表于 2025-9-27 20:07
按键不要钱么

原理图的网表S1,S2什么都没有接

网***

高低压直键规定爬电开槽宽度要大于1.2mm.
继电器本身就是隔离的,加光耦一点用没有,纯属浪费.
安装孔距离走线太近,金属螺丝的话肯定有问题.
ACDC输出口没有增加足够容量的电解电容和小容量高频去耦电容.
VCC供电没有上电电压过冲保护.
底层布线勉强将就,顶层布线被元件挡住了,没法分析,粗看起来不太合理.需要把元件去掉只看光板走线才能分析.
测试板建议不要做这么紧凑的布局

12***

网*** 发表于 2025-9-27 22:24
高低压直键规定爬电开槽宽度要大于1.2mm.
继电器本身就是隔离的,加光耦一点用没有,纯属浪费.
安装孔距离走 ...

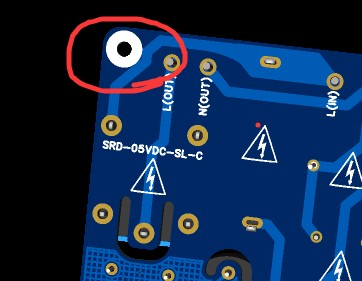

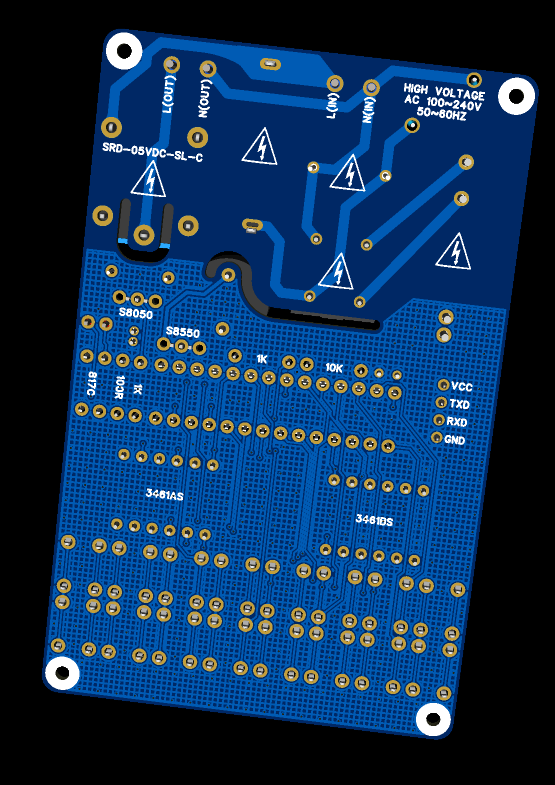

安装孔没有铜，强电走线上下层一样，有铺铜的地方是弱电走线。

xiaob***

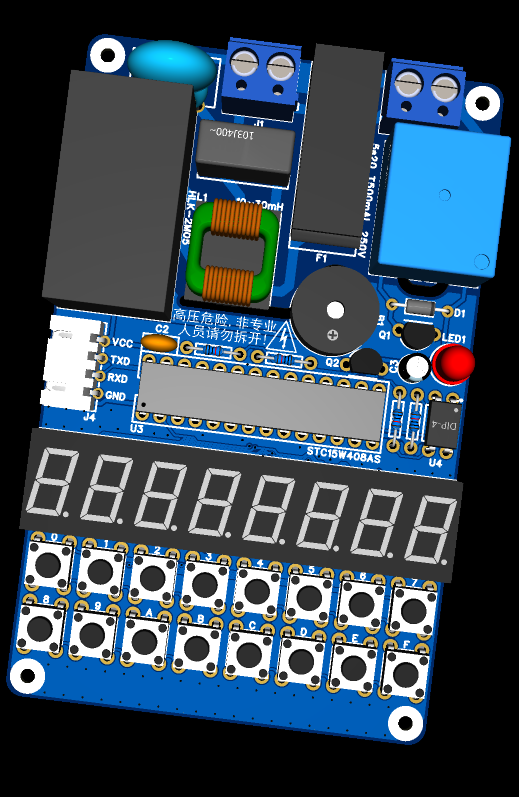

3D图很漂亮，怎么做的

12***

xiaob*** 发表于 2025-9-28 07:53
3D图很漂亮，怎么做的

嘉立创EDA专业版

晓***

安装孔离线太近了，如果是塑料壳还好说，如果是金属壳问题就大了。

12***

晓*** 发表于 2025-9-28 09:50
安装孔离线太近了，如果是塑料壳还好说，如果是金属壳问题就大了。

那个白色丝印区域禁止铜皮的
