请教，屠龙三简易示波器板如何测出方波？

wr*** · 发表于 2023-4-27 12:03:07

本帖最后由 wrl 于 2023-4-27 12:16 编辑

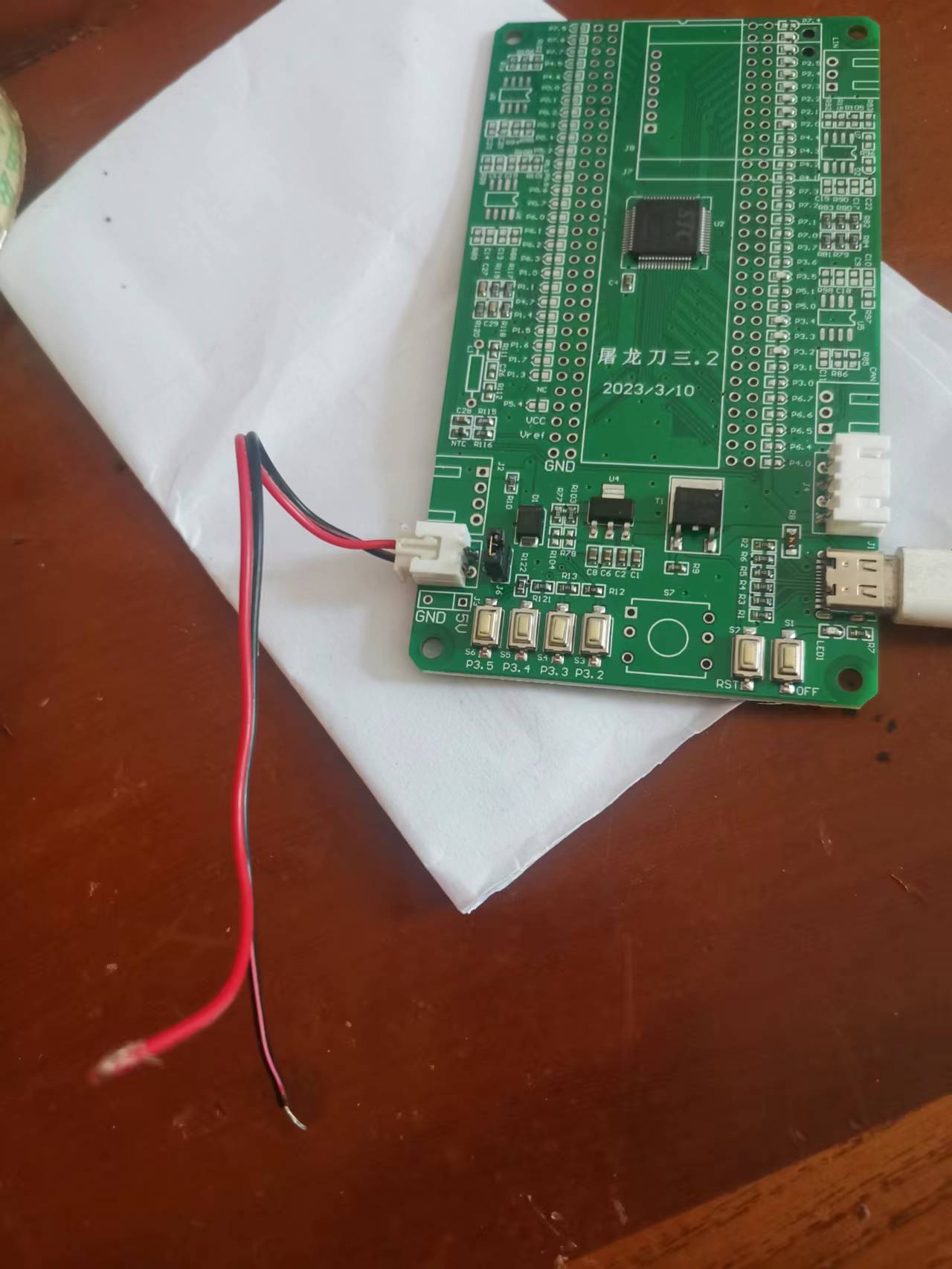

板左下白接口两引脚，下载哪个程序是方波？两引脚测量本板哪两个引脚？最好有图。
另外，用这两根线测与探针测效果波形不同吧？先谢谢了。

麦*** · 发表于 2023-4-27 13:54:44

本帖最后由麦丽素于 2023-4-27 13:59 编辑

www.STCAI.com

wr*** · 发表于 2023-4-27 14:41:34

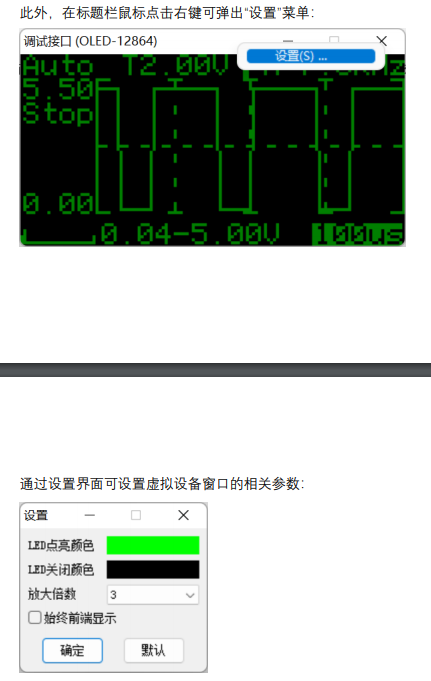

是按说明进行的，出现了三角波，设置为3还是三角波，没出方波？
外接口两引脚接哪里测量呢？

麦*** · 发表于 2023-4-27 15:27:56

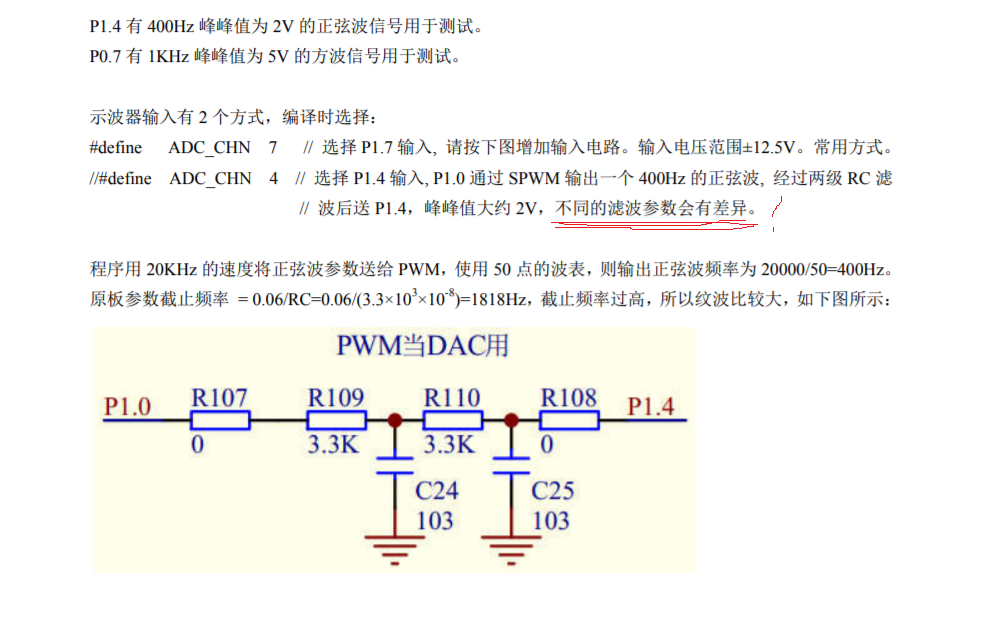

烧P1.7那个程序就相当于P1.7是输入口接P1.4输出正弦波 P0.7输出方波
烧P1.4那个程序就相当于P1.4是输入口接P1.4输出正弦波 P0.7输出方波

wr*** · 发表于 2023-4-28 12:52:40

本帖最后由 wrl 于 2023-4-28 15:11 编辑

麦*** 发表于 2023-4-27 15:27
烧P1.7那个程序就相当于P1.7是输入口接P1.4输出正弦波 P0.7输出方波
烧P1.4那个程序就相当于P1.4是输入 ...

先谢谢您，
请问 P1.7和P1.4程序在什么文件夹？下载的屠龙刀三程序包没找到P1.7  P1.4
  #define  ADC CHN 7
#define  ADC CHN 4

这程序在哪个文件夹？名称是什么？
烧P1.4程序后，板子左下角白色采样引脚，上引脚接P1.4，下引脚接GND对吗？

麦*** · 发表于 2023-4-28 16:20:20

以上STC32G的DEMO中的例程有无测试？

电子DI*** · 发表于 2023-4-28 16:33:52

wr*** 发表于 2023-4-28 12:52
先谢谢您，
请问 P1.7和P1.4程序在什么文件夹？下载的屠龙刀三程序包没找到P1.7 P1.4
#define ADC C ...

屠龙刀的程序，可选配的功能都在这一页，引脚就是

找这个P14脚就好了

wr*** · 发表于 2023-4-30 09:51:07

本帖最后由 wrl 于 2023-4-30 18:02 编辑

电子DI*** 发表于 2023-4-28 16:33
屠龙刀的程序，可选配的功能都在这一页，引脚就是

太感谢了，请问烧P1.4程序后，板子左下角白色采样两引脚，上引脚接P1.4后，是流动的三角波，怎么才能出现方波？
