AI8051U的P4.4,P4.5都在30脚输出如何设置区别|2个不同的 PIN, 封装时，直接短接了

SUNBBOK@***

AI8051U的P4.4,P4.5都在30脚输出，如何设置区别？

国芯人***

关于AI8051U芯片中P44与P45引脚共用30号物理引脚的问题，需从硬件配置与软件寄存器设置两个层面进行分析，以明确其功能区分与使用方法。

一、引脚复用机制解析
AI8051U作为增强型8051内核的SoC芯片，其30号引脚采用多功能复用设计，P44与P45功能共用同一物理引脚。此类设计常见于资源受限的嵌入式系统，通过复用控制寄存器（如PnMFP、ALTMFP等）实现功能切换。具体到该芯片，需查阅《AI8051U Technical Reference Manual》第6章"Pin Configuration"部分，确认以下关键参数：
1. 引脚复用优先级规则
2. 可配置模式列表（GPIO/外设功能）
3. 上电复位默认状态
典型实现中，复用控制寄存器低4位控制P44功能，高4位控制P45功能，通过位操作实现独立配置。

二、寄存器级配置方法
以标准SFR配置流程为例（假设地址映射符合标准8051规范）：
```c
// 配置P44为GPIO输出
P4MFP &= 0xF0;    // 清除低4位
P4MFP |= 0x01;    // 设置为GPIO模式
P4DIR |= 0x10;    // 配置方向为输出

// 配置P45为UART功能
P4MFP &= 0x0F;    // 清除高4位
P4MFP |= (0x02

[本文内容由国芯人工智能辅助生成，仅供参考]

每天不***

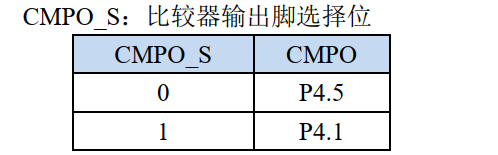

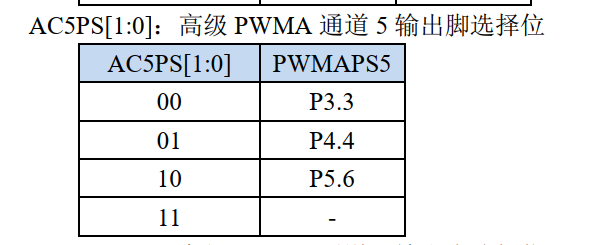

具体可以参考数据手册 功能脚切换 章节

Debu***

内部连接，不需要设置，只能用其中一个输出，另一个设置为高阻，推挽电平相反会短路

神***

2个不同的 PIN, 封装时，直接短接到了一起

SUNBBOK@***

谢啦！
