MOS的G直连单片机引脚,当单片机的VCC没有供电时,上电MOS是导通的,为什么?

试过GS再并联一个电容,G和单片机引脚之间串联电阻,上电MOS还是导通的。
把G和单片机引脚断开,MOS就不导通了。这种情况,万一单片机坏了,MOS长期导通,怎么办

=================================================================

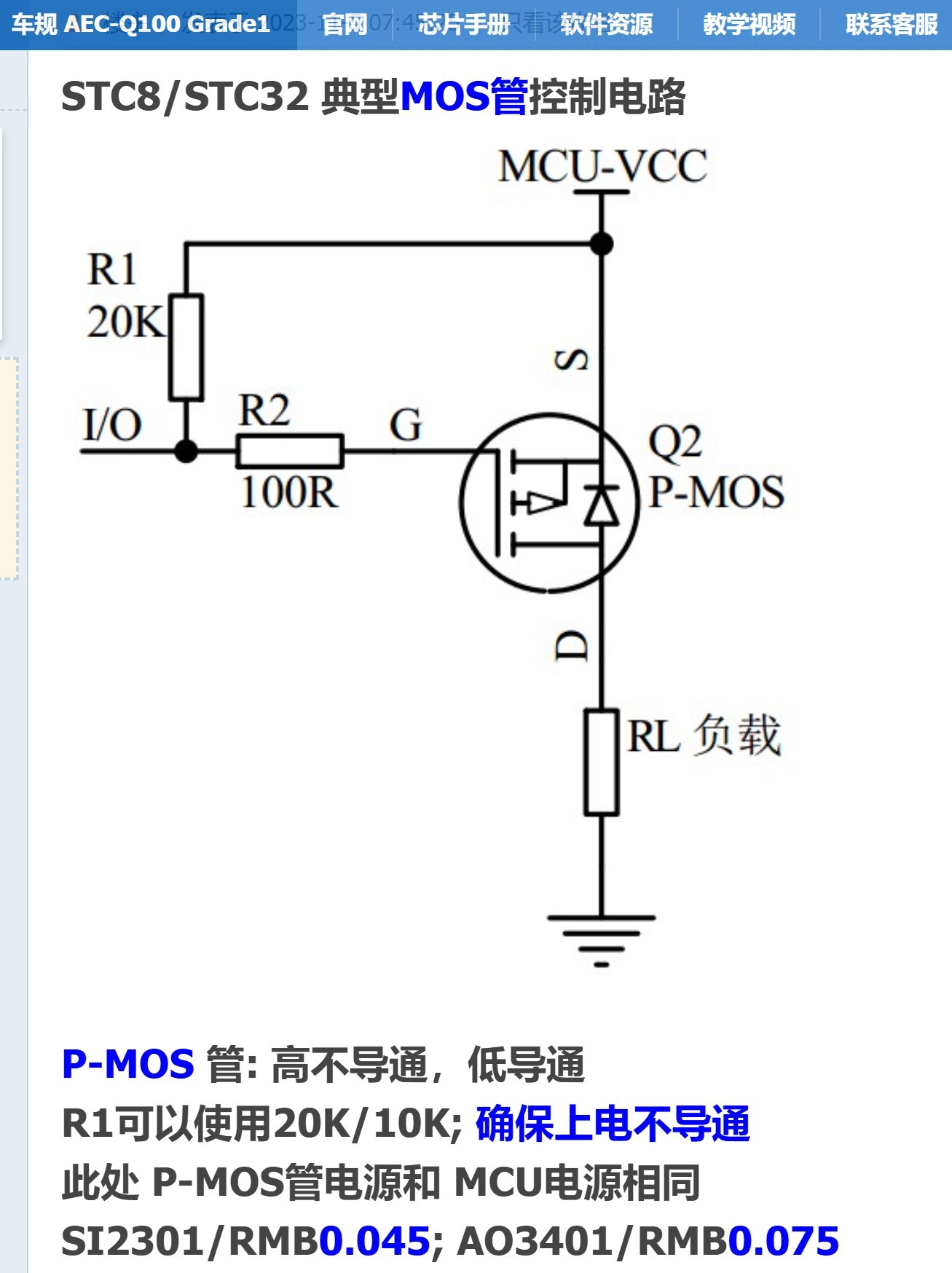

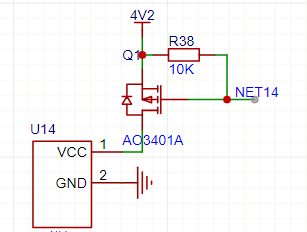

参考下图:
