STC8H1K08-SOP16 没接正极为什么还能工作？

Ment***

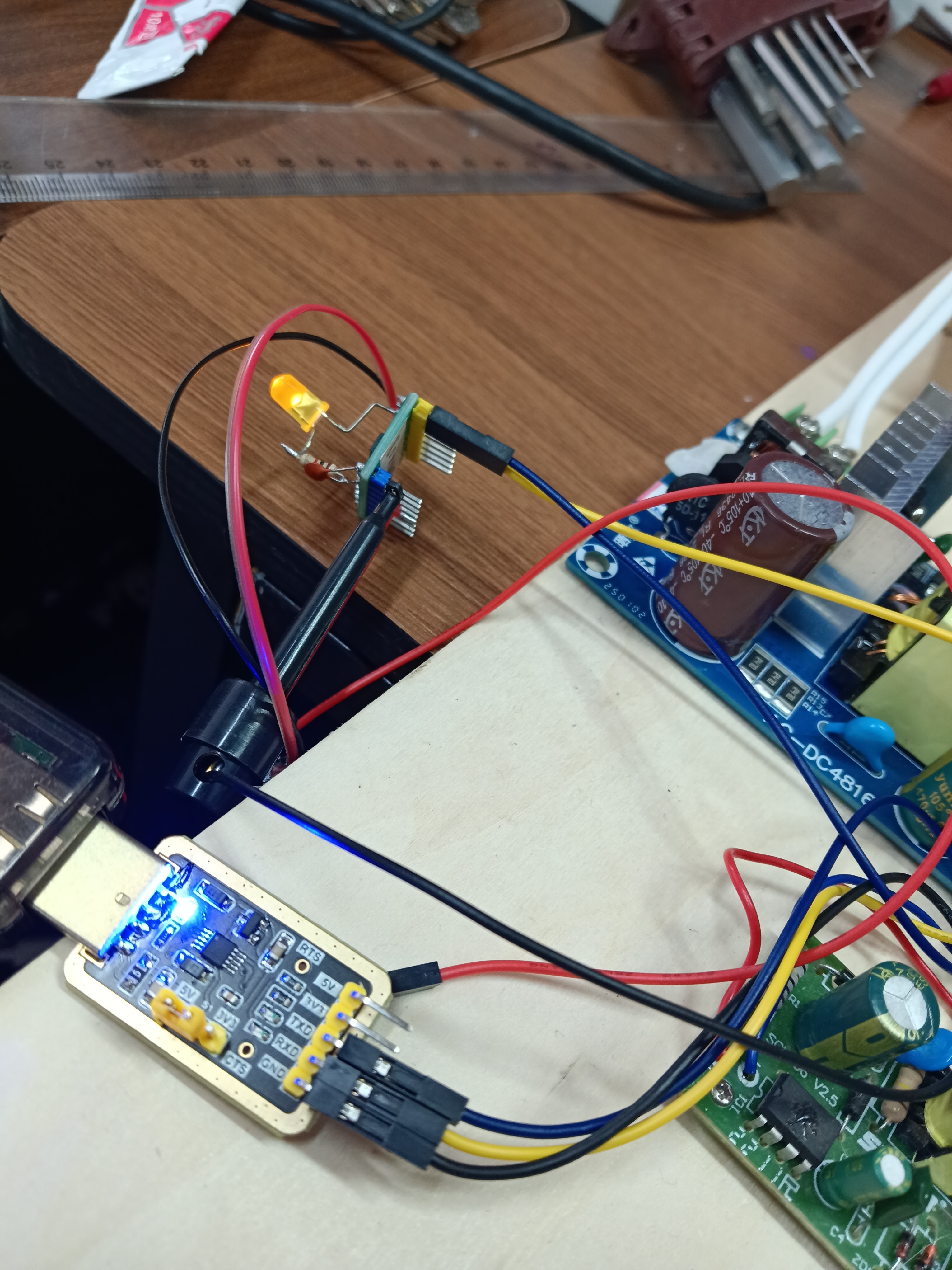

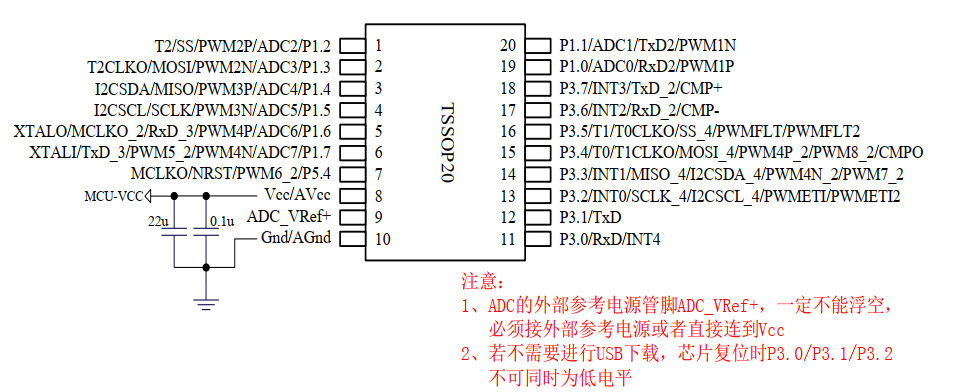

如上图，断开供电线，单片机还在工作，LED在闪，导致不能下载程序。

国芯人***

STC8H1K08-SOP16 单片机未接正极仍能工作的原因分析

在嵌入式系统设计中，单片机作为核心控制单元，其稳定性和可靠性至关重要。然而，在实际应用中，偶尔会出现一些看似异常的现象，例如本帖中提到的 STC8H1K08-SOP16 单片机在未接正极（VCC）的情况下仍能工作，甚至驱动 LED 闪烁，导致无法正常下载程序。这一现象表面上看似违背了基本的电路原理，但通过深入分析，我们可以找到其背后的机制。

一、现象描述与初步分析

根据用户提供的图片和描述，当供电线（VCC）被断开后，STC8H1K08 单片机仍然处于工作状态，LED 灯持续闪烁，且无法通过常规方式下载程序。这一现象表明，尽管主电源被切断，单片机仍能从其他途径获取能量，维持基本运行。

二、可能的能量来源分析

1. 通过 I/O 引脚供电（Power via I/O）
   在某些情况下，单片机的 I/O 引脚可能意外成为电源输入端。例如，如果某个 I/O 引脚连接到外部电路（如 LED、传感器或其他芯片），而该外部电路本身带有电压，就可能通过 I/O 引脚反向供电给单片机内部电路。这种现象在使用 LED 作为负载时尤为常见，尤其是当 LED 的阳极连接到 I/O 引脚，而阴极通过限流电阻接地时，若 I/O 引脚处于高电平，可能形成电流回路，从而为单片机提供微弱但足以维持运行的电流。

2. 通过编程接口供电（如 RXD、TXD）
   STC 系列单片机通常通过串口（如 RXD 和 TXD）进行程序烧录。在烧录过程中，编程器或 USB 转串口模块可能会通过这些引脚提供一定的电压。即使主电源断开，这些引脚上的电压仍可能为单片机提供足够的能量，使其维持低功耗模式或部分功能运行。

3. 寄生电源供电（Parasitic Power）
   在某些设计中，特别是使用了上拉电阻或外部电路的情况下，单片机可能通过漏电流或寄生电容积累电荷，从而维持短时间的运行。虽然这种方式提供的能量有限，但在低功耗模式下，仍可能支持单片机执行简单的任务，如 LED 闪烁。

4. PCB 布线问题或短路
   PCB 设计中可能存在隐藏的短路或布线错误，导致原本应断开的 VCC 仍通过其他路径连接到单片机。例如，VCC 可能通过其他芯片的电源引脚间接供电，或通过 PCB 上的铜箔短路连接到其他电源网络。

三、具体案例分析

结合用户提供的图片和描述，推测该现象最可能的原因是 通过 I/O 引脚或编程接口供电。具体来说：
若 LED 的阳极连接到单片机的某个 I/O 引脚，并且该引脚在程序中被配置为高电平输出，则可能形成一个微弱的电流回路，为单片机提供能量。
同时，如果用户在尝试下载程序时连接了编程器，而编程器本身通过 RXD/TXD 提供了电压，也可能导致单片机维持运行状态，从而无法进入下载模式。

四、解决方案与建议

1. 检查 I/O 引脚连接
   确保所有 I/O 引脚在未使用时设置为输入模式或配置为低电平输出，避免因外部电路反向供电导致单片机异常运行。

2. 断开编程器连接
   在尝试下载程序前，务必断开所有外部设备连接，包括编程器、传感器、LED 等，确保单片机完全处于断电状态。

3. 增加电源去耦电容
   在 VCC 引脚附近增加适当的去耦电容（如 0.1μF 和 10μF 并联），有助于吸收瞬态电压波动，防止因寄生电源导致的异常供电。

4. 检查 PCB 布线与焊接
   使用万用表测量 VCC 引脚与其他电源网络之间的电阻，确认是否存在短路或异常连接。同时，检查焊接质量，确保没有虚焊或桥接现象。

5. 使用复位电路
   在设计中加入可靠的复位电路（如 RC 复位或专用复位芯片），确保单片机在上电和断电时能够正确复位，避免因供电不稳定导致的异常运行。

五、总结

STC8H1K08 单片机在未接正极的情况下仍能工作，通常是由于外部电路通过 I/O 引脚或编程接口提供了微弱电流，或 PCB 布线中存在隐藏的电源路径。这种现象虽然不常见，但在低功耗模式下可能发生。通过合理设计电路、规范布线以及采取适当的电源管理措施，可以有效避免此类问题，确保系统的稳定性和可靠性。

在实际开发中，建议工程师在设计阶段就充分考虑电源管理策略，避免因供电路径不明确而导致的系统异常。同时，在调试过程中，务必确保单片机处于完全断电状态，以提高程序下载的成功率和系统的稳定性。

[本文内容由国芯人工智能辅助生成，仅供参考]

jw***

从串口过来的电

Debu***

低功耗，IO口通过内部反向二极管供电了
请使用官方下载器或官方方案自制下载器，冷启动断电期间串口IO强下拉确保可靠放电，固件可升级，IO模式可设置

晓***

建议使用官方工具，起码得具有发送端馈电隔离的功能。
