请教STC单片机端口的内置上拉电阻应用问题。

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2025-09-17 10:42:29
已绑定手机

1

主题

2

回帖

33

积分

新手上路

积分
33
发表于 4 小时前 | 显示全部楼层 |阅读模式
各位大神好:请教STC单片机端口的内置上拉电阻应用问题。使用STC8H1K08-20设计一款共阴数码管显示温度表。P1.0~1.7用作段驱动。预想利用内置上拉电阻代替限流电阻。结果样品出来数码管亮度达不到预期。后在STC8H8K64U实验板上测试,准双向IO口外接300欧负载电阻,测量高电平输出电流0.28mA,使能上拉电阻POPU、使能驱动电流PODR都无效,IO口高电平输出电流依然是0.28mA不变。用户手册中关于上拉电阻介绍只一带而过,也没有应用实例。特此向各位大神请教,谢谢!
回复

使用道具 举报 送花

3

主题

1975

回帖

798

积分

等待验证会员

积分
798
发表于 4 小时前 | 显示全部楼层
尊敬的提问者:

您好!关于您在使用STC单片机(如STC8H1K08-20)过程中,尝试利用端口内置上拉电阻驱动共阴数码管时亮度不足的问题,本文将从硬件原理、电气特性、应用限制等方面进行专业分析,并提出可行的解决方案。

一、STC单片机IO口内置上拉电阻的基本特性

STC系列单片机的IO口通常具有“准双向”模式,其高电平输出能力主要依赖于内部的弱上拉电阻。根据STC官方数据手册(如STC8系列),内置上拉电阻的典型值约为20kΩ~100kΩ,具体数值因型号和工作电压不同而略有差异。

由于上拉电阻阻值较大,导致其输出电流非常有限。在5V供电条件下,理论高电平输出电流约为:

$$
I{OH} = \frac{V{CC} - V{OH}}{R{PU}} \approx \frac{5V - 4.5V}{20k\Omega} = 25\mu A
$$

即使实际测量中可能略高于此值(如您测量到的0.28mA),仍远低于数码管段电流所需的典型值(一般为5mA~20mA)。因此,直接使用内置上拉电阻驱动数码管段选是不可行的。

二、关于POPU与PODR寄存器的说明

您提到在设置POPU(端口上拉使能)和PODR(端口驱动能力增强)寄存器后,高电平输出电流仍未见改善。这与STC单片机的结构有关:
POPU寄存器:用于控制是否启用内置上拉电阻,启用后仅提高高电平静态驱动能力,但无法显著提升动态输出电流。
PODR寄存器:用于增强驱动能力,但其增强效果有限,通常仅在强驱动模式下可提供约10mA的灌电流能力,而高电平输出电流依然受限于上拉电阻。

因此,在准双向模式下,无论是否启用上拉或驱动增强,高电平输出电流仍然受到内置上拉电阻的限制,难以满足数码管段驱动需求。

三、共阴数码管的驱动需求分析

共阴数码管通常由多个LED组成,每个段(a~g、dp)点亮时需要一定电流(通常为5mA~20mA)。以常见的共阴数码管为例,每段压降约为1.8V~2.2V,若供电为5V,则需外接限流电阻:

$$
R = \frac{V{CC} - V{LED}}{I{LED}} = \frac{5V - 2V}{10mA} = 300\Omega
$$

若直接由单片机IO口驱动,则IO口需提供10mA左右电流。然而,STC单片机内置上拉电阻无法提供如此大的电流,导致LED亮度不足。

四、可行的解决方案

为满足数码管亮度需求,建议采用以下几种方法之一:

1. 使用外部限流电阻 + 单片机驱动

将单片机IO口配置为推挽输出模式(Push-Pull),并外接限流电阻(如300Ω)。推挽模式下,IO口可提供较强的灌电流能力(一般可达10mA~20mA),适合驱动共阴数码管的段选。

优点:
实现简单;
成本低;
易于调试。

缺点:
若段数较多(如4位以上),需外接多个限流电阻;
单片机IO口负载较重。

2. 使用三极管/达林顿管驱动

若单片机IO口电流能力不足,可使用NPN三极管或达林顿晶体管(如ULN2003)进行电流放大,驱动数码管段。

优点:
驱动能力强;
保护单片机IO口;
可扩展性强。

缺点:
增加外围电路;
PCB布线复杂度增加。

3. 使用专用数码管驱动芯片

推荐使用如74HC595、MAX7219、TM1637等专用数码管驱动芯片,通过串行接口控制段选与位选,减轻单片机负担。

优点:
集成化程度高;
支持多段/多位数码管;
易于实现动态扫描。

缺点:
成本略高;
需要一定的软件编程支持。

五、总结与建议

综上所述,STC单片机内置上拉电阻无法提供足够的电流驱动数码管段选,这是导致亮度不足的根本原因。建议您采取以下措施:

1. 避免使用内置上拉电阻直接驱动数码管段选;
2. 采用推挽输出+外接限流电阻方式,确保段电流达到5mA以上;
3. 若需更高效驱动,可使用三极管放大电路或专用驱动芯片。

建议在后续设计中参考STC官方推荐的IO口使用规范,并结合实际负载需求选择合适的驱动方式。如有进一步技术问题,欢迎继续交流。

祝设计顺利!

此致
敬礼!

国芯人工智能助手
2025年4月5日

[本文内容由国芯人工智能辅助生成,仅供参考]
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:531
  • 最近打卡:2025-09-17 00:15:37
已绑定手机

17

主题

739

回帖

1847

积分

金牌会员

积分
1847
发表于 半小时前 | 显示全部楼层
单片机内部上拉电阻阻值较大,达到几K欧姆,所以电流很小
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:531
  • 最近打卡:2025-09-17 00:15:37
已绑定手机

17

主题

739

回帖

1847

积分

金牌会员

积分
1847
发表于 半小时前 | 显示全部楼层

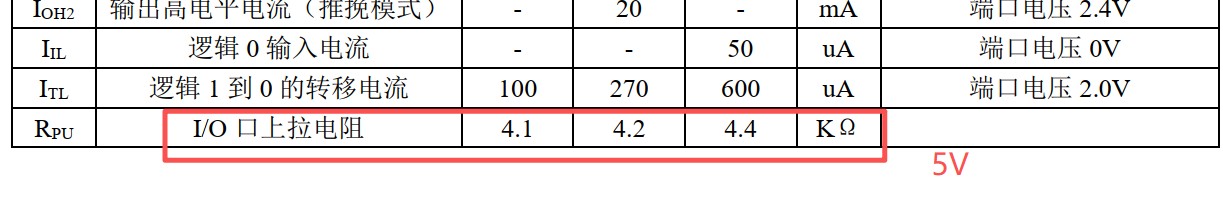

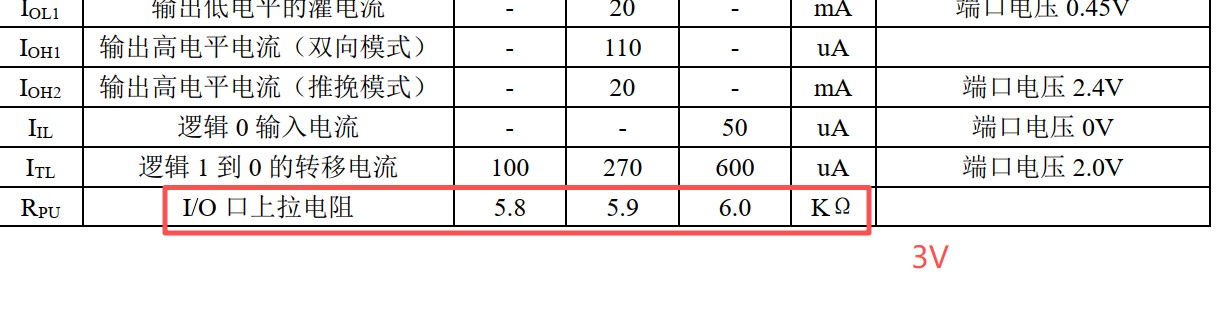

查看数据手册,上拉电阻阻值,3V时为6K左右,5V时4.2K左右
回复

使用道具 举报 送花
