新学期伊始，不忘助力国产替代初心，手头没有试验箱，先用“擎天柱”带领大一同学，跟随冲哥视频，学用STC AI8051U芯片讲义放在附件可下载。 第一节，搭建学用环境 一、下载必要软件工具 1. 下载AI 8051U使用手册，下载地址： 2. 下载安装pdf查看工具，推进下载wps办公软件，WPS办公软件下载地址： 3. 打开上面下载AI 8051U使用手册，参考第二章内容和步骤，下载安装keil开发工具。

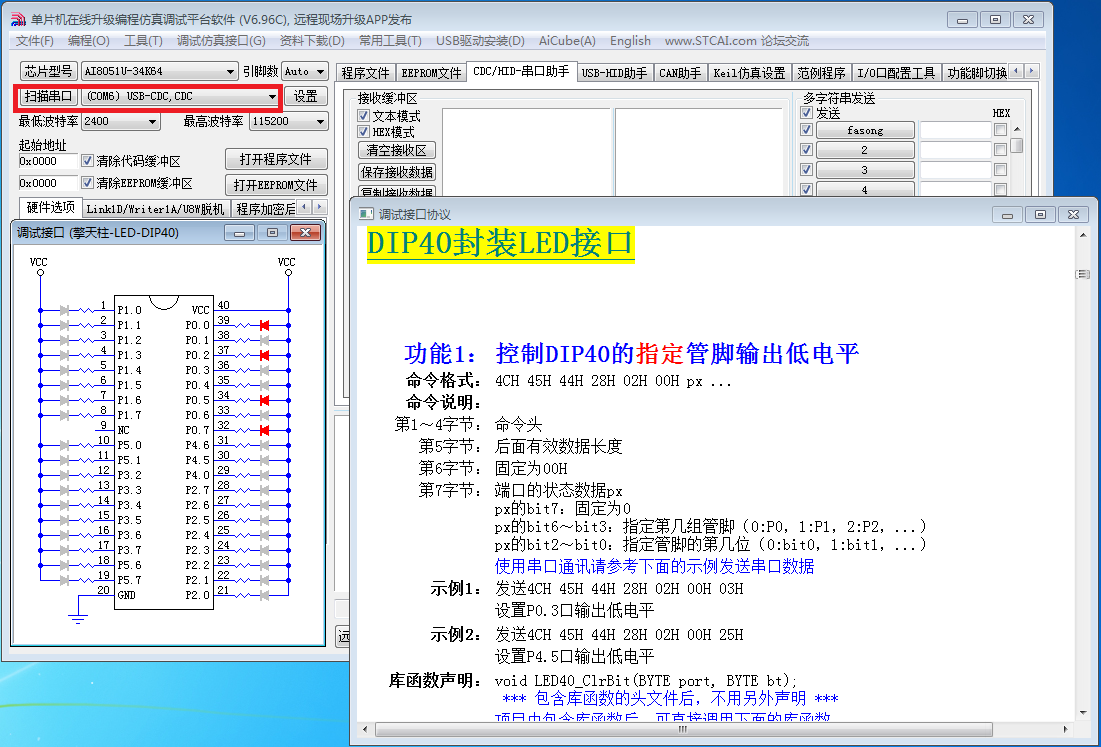

file:////tmp/wps-lyj/ksohtml/wpsW1GNOV.jpg 4. 下载安装STC烧录工具，下载地址： 5. 下载并解压AI 8051U 试验箱参考学习代码包，下载地址： 二、设置烧录工具 1. 打开STC烧录工具，参考AI 8051U使用手册第二章第五节，添加型号和头文件，参考第二章第七节新建一个32位8051项目，如下图。
file:////tmp/wps-lyj/ksohtml/wpskGPgn2.jpg 2. keil开发工具设置，参考AI 8051U使用手册第二章第七节2.2部分设置各个参数。
file:////tmp/wps-lyj/ksohtml/wpsYGpOg9.jpg 三、创建第一个流水灯程序 1. 复制AI 8051U 试验箱参考学习代码包中流水灯main.c里代码到keil编辑栏main.c中，
file:////tmp/wps-lyj/ksohtml/wpskYk6bg.jpg 并参考如下代码修改： #include "AI8051U.h" typedef unsigned char u8; typedef unsigned int u16; typedef unsigned long u32; #define MAIN_Fosc 24000000UL void delay_ms(u8 ms); void main(void) { WTST = 0; //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快 EAXFR = 1; //扩展寄存器(XFR)访问使能 CKCON = 0; //提高访问XRAM速度 P2M1 = 0x00; P2M0 = 0x00; //设置擎天柱p2端口为准双向口 while(1) { P20 = 0; //擎天柱LED 1点亮 delay_ms(250); P20 = 1; //擎天柱LED 1熄灭 P21 = 0; //擎天柱LED 2点亮 delay_ms(250); P21 = 1; //擎天柱LED 2熄灭 P22 = 0; //擎天柱LED 3点亮 delay_ms(250); P22 = 1; //擎天柱LED 3熄灭 P23 = 0; //擎天柱LED 4点亮 delay_ms(250); P23 = 1; //擎天柱LED 4熄灭 P24 = 0; //擎天柱LED 5点亮 delay_ms(250); P24 = 1; //擎天柱LED 5熄灭 P25 = 0; //擎天柱LED 6点亮 delay_ms(250); P25 = 1; //擎天柱LED 6熄灭 P26 = 0; //擎天柱LED 7点亮 delay_ms(250); P26 = 1; //擎天柱LED 7熄灭 P27 = 0; //擎天柱LED 8点亮 delay_ms(250); P27 = 1; //擎天柱LED 8熄灭 } } void delay_ms(u8 ms) { u16 i; do{ i = MAIN_Fosc / 6000; while(--i); }while(--ms); } 3. 编译下载到擎天柱。先参考下图，点击编译生成芯片烧录文件。
file:////tmp/wps-lyj/ksohtml/wps4Zhi0m.jpg 2. 用数据线把擎天柱连接到电脑，如下图，同时按下A（p32）和B（电源开关）两个键，先松B键再松A键。

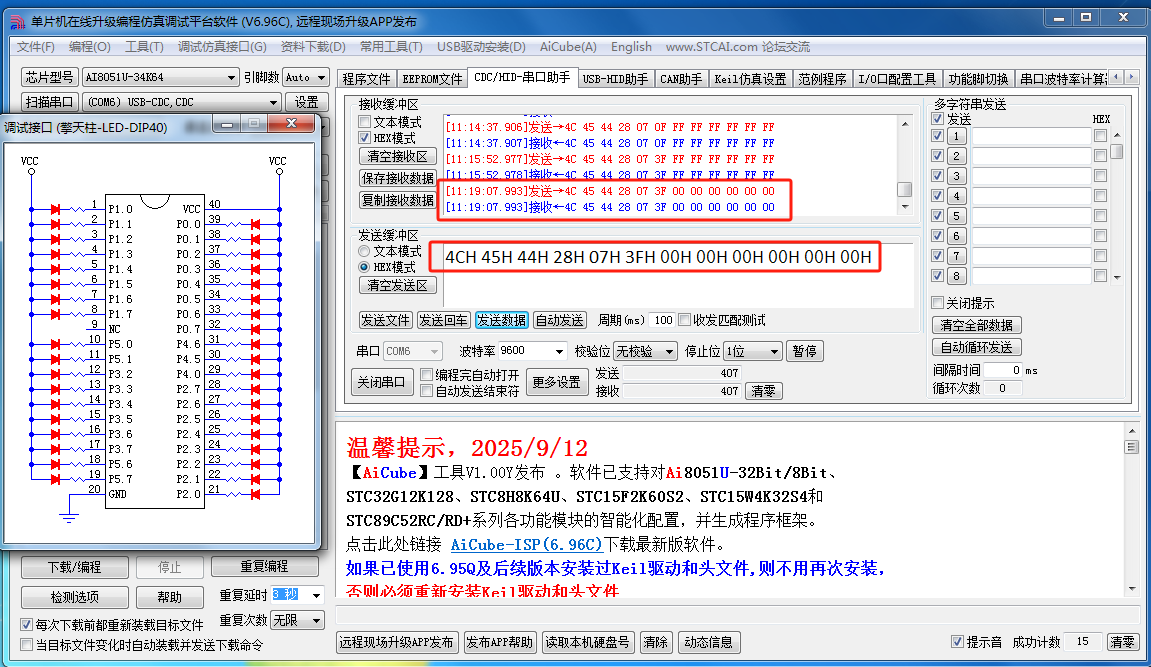

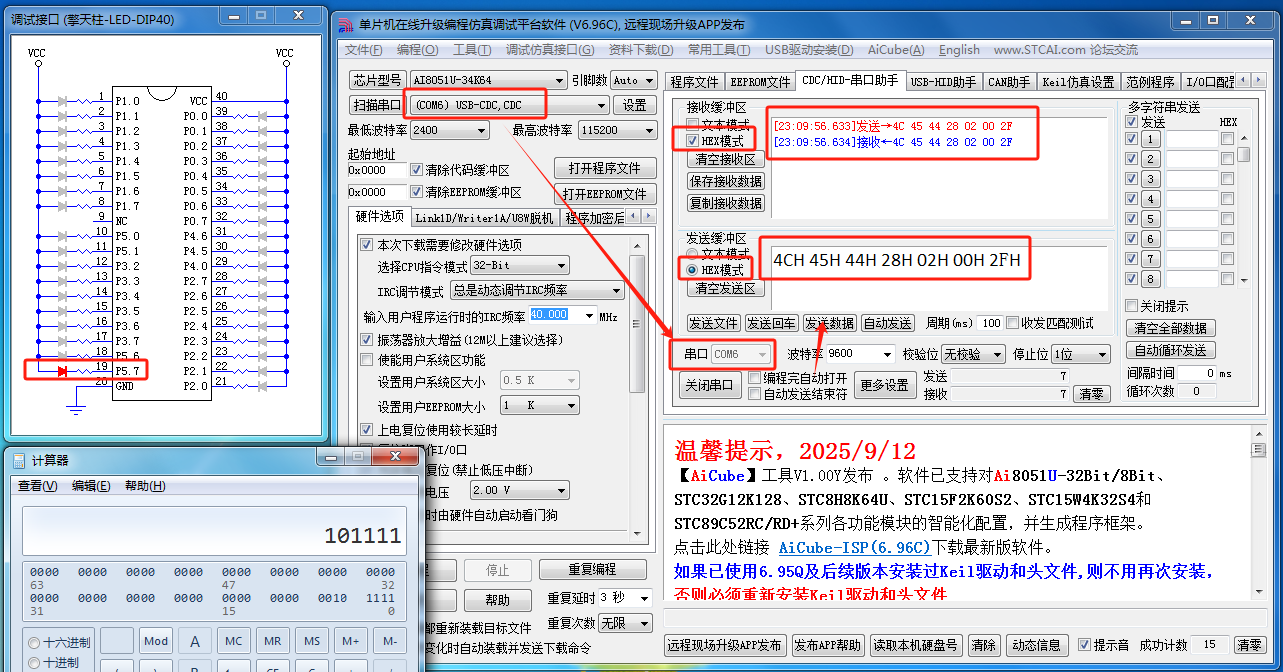

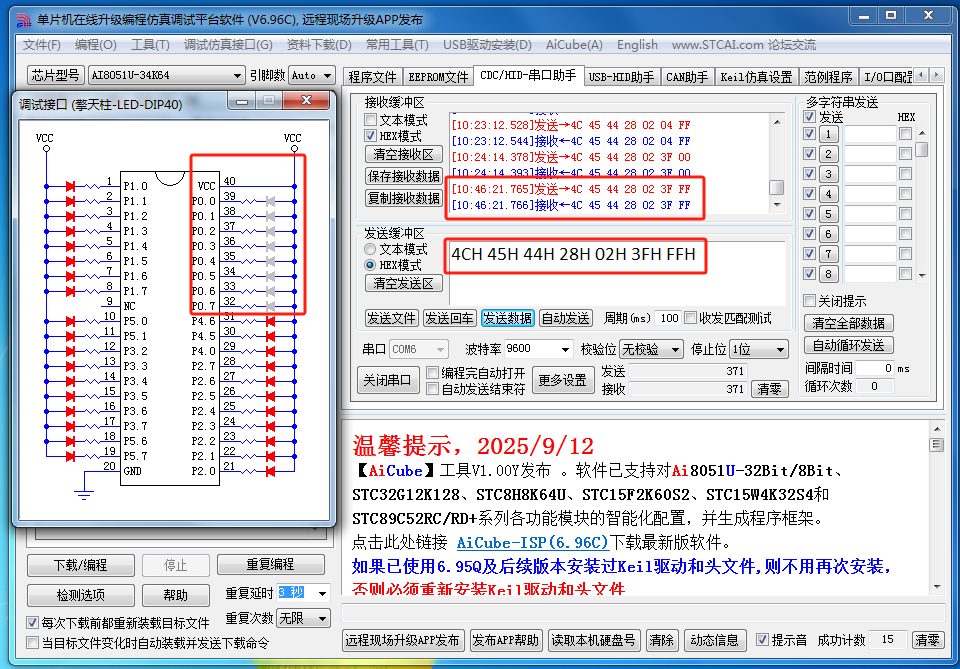

file:////tmp/wps-lyj/ksohtml/wpsyRnnQt.png 烧录工具扫描串口会出现“USB-Write”字样，然后对照下图，红框选择编译的文件，最后按下“下载/编程”按钮烧录程序，擎天柱LED等流动起来了。
file:////tmp/wps-lyj/ksohtml/wpsuZQ3Rz.jpg
|
