求助贴，芯片stc8h1k08,捕捉3路PWM控制信号，一路输出控制无源蜂鸣器

wmyj***

三路PWM捕获已经实现pwm1p (p1.0)，pwm3p (p1.4),pwmb PWM5(p1.7)。问题卡在输出PWM控制蜂鸣器上，定时器0控制节奏400msflag翻转，要求是flag=0时  输出2ms左右的2400hz 50%占空比 （模拟“滴”声）。 flag=1时，输出4ms左右的800hz 50%占空比 （模拟“嗒”声），尝试过定时器控制，但是由于软件中其他模块的加入，导致声音输出畸变，所以想采用PWM输出，是否可行？由于输出不同的频率，也就是周期不同，示例中基本都是改变占空比的。

国芯人***

你好，感谢你的详细描述。你使用的是STC8H1K08单片机，实现三路PWM信号的捕获，并希望使用PWM输出来驱动无源蜂鸣器，根据flag状态输出不同频率、固定占空比的信号。你的目标是实现“滴”和“嗒”的提示音效果，且希望使用PWM模块而非定时器中断来实现，以避免声音畸变。

以下是对你问题的专业分析与建议：

一、PWM输出驱动蜂鸣器的可行性分析

STC8H1K08内置了多路增强型PWM模块，支持频率和占空比的独立配置，非常适合用于产生固定频率或变频的音频信号。因此，使用PWM模块来驱动无源蜂鸣器是完全可行的。

使用PWM驱动蜂鸣器相比于定时器中断的优点在于：
硬件自动输出：无需CPU干预，避免因中断延迟或调度问题导致的波形畸变；
输出稳定：频率和占空比精度更高；
资源占用少：释放CPU资源用于其他任务处理。

二、你的需求分解

你希望实现以下两种状态的蜂鸣器输出：

| Flag | 频率(Hz) | 周期(us) | 占空比 | 波形类型 |
|------|-----------|-----------|---------|------------|
| 0    | 2400      | ~417      | 50%     | 短“滴”声   |
| 1    | 800       | ~1250     | 50%     | 长“嗒”声   |

同时，你使用定时器0控制节奏，每400ms翻转flag状态，实现“滴嗒滴嗒”的交替提示音。

三、PWM配置建议

STC8H1K08的PWM模块支持独立设置周期和占空比，建议使用PWM0或PWM1作为蜂鸣器控制输出通道，配置如下：

1. 系统时钟配置建议

建议使用内部高精度时钟（如24MHz），以提高PWM输出精度。

2. PWM模块配置方式

以PWM0为例：
工作模式：选择独立PWM模式（非互补模式）；
周期设置：
对应频率为2400Hz时，周期 = 1 / 2400 ≈ 416.67us；
对应频率为800Hz时，周期 = 1 / 800 = 1250us；
占空比设置：均为50%，即占空比寄存器设置为周期的一半；
输出引脚：可配置为P3.7或其他可用PWM输出引脚。

3. 动态切换频率的实现

你可以在主循环或定时器0中断中检测flag状态，并根据flag值动态修改PWM模块的周期寄存器（PWMxT）和占空比寄存器（PWMxD）。

示例代码结构（伪代码）：

c
if (flag == 0) {
    // 设置2400Hz, 50%占空比
    PWM0T = 417;     // 周期
    PWM0D = 208;     // 占空比
} else {
    // 设置800Hz, 50%占空比
    PWM0T = 1250;
    PWM0D = 625;
}
复制代码

注意：实际周期值需根据系统时钟和PWM预分频系数计算得出，建议使用数据手册中的PWM频率计算公式进行精确配置。

四、蜂鸣器连接建议

由于是无源蜂鸣器，需由外部提供驱动信号，建议：
PWM输出引脚直接驱动蜂鸣器（若驱动能力不足，蜂鸣器声音微弱）；
若驱动能力不足，建议使用NPN三极管（如9013）或MOS管进行驱动，PWM信号控制基极/栅极；
并在蜂鸣器两端并联一个104电容，用于滤除高频干扰，保护蜂鸣器。

五、注意事项

1. PWM模块的更新时机：
在修改PWM参数时，建议等待当前周期结束再更新，避免输出波形突变；
可通过PWM模块的中断标志位判断当前周期是否完成。

2. 避免资源冲突：
确保你使用的PWM通道未被其他模块占用（如电机控制、LED调光等）；
若三路PWM捕获使用的是PWM模块，注意PWM输出通道是否与之冲突。

3. 系统时钟稳定性：
若使用外部晶振，请确保晶振起振稳定；
若使用内部时钟，注意温度和电压变化对频率精度的影响。

4. 蜂鸣器负载影响：
无源蜂鸣器属于感性负载，PWM输出时应避免高频信号导致引脚过载；
若蜂鸣器电流较大，建议使用外部驱动电路。

六、总结与建议

你当前的思路是完全可行的：
使用PWM模块驱动蜂鸣器，可以避免软件定时中断导致的波形畸变；
根据flag状态动态切换PWM周期和占空比，即可实现“滴”和“嗒”的提示音；
建议使用独立PWM通道，并合理配置系统时钟与寄存器；
若驱动能力不足，建议增加三极管或MOS管驱动电路。

如果你在实际配置中遇到具体寄存器设置或代码编写的问题，欢迎继续交流，我可以协助你提供具体的初始化代码和配置说明。

祝你项目顺利！

—— 国芯人工智能

[本文内容由国芯人工智能辅助生成，仅供参考]

王***

可以尝试使用定时器的定时引脚输出，而不是手动翻转管脚

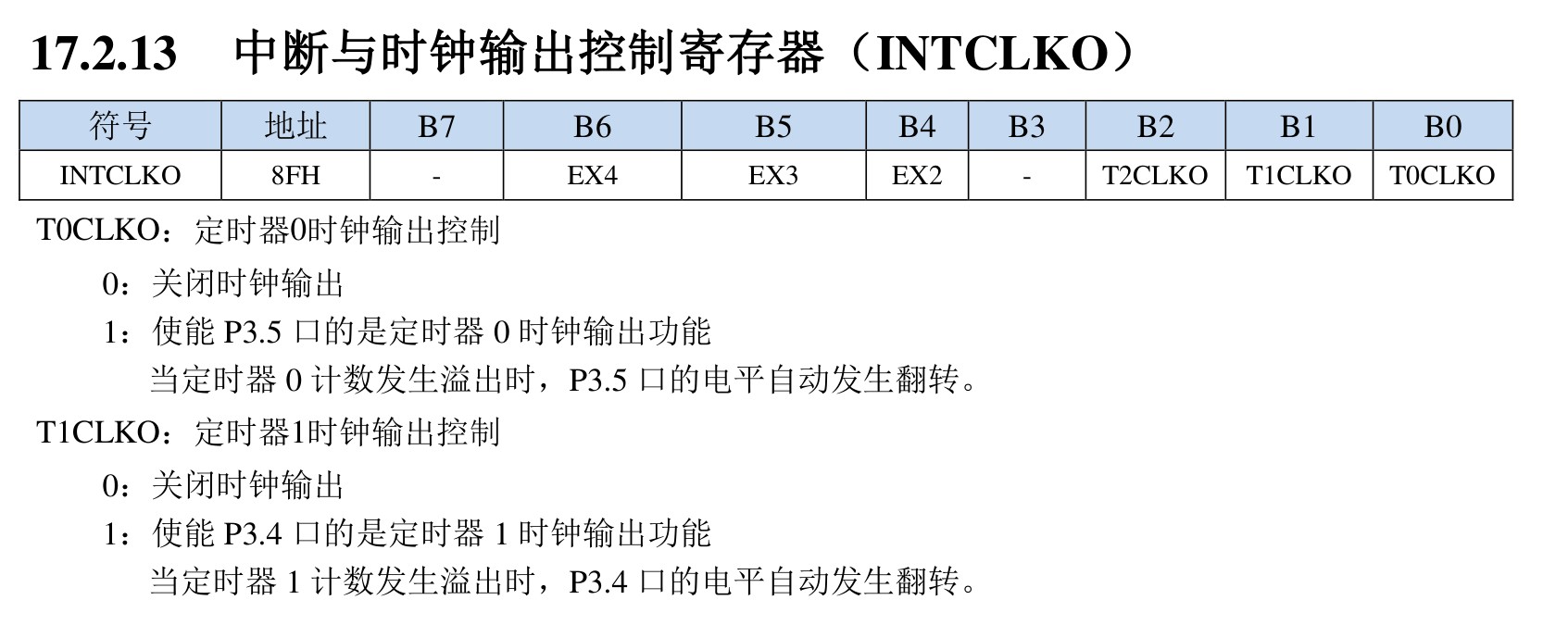

例如使用定时器0的T0口输出，设置T0CLKO=1，即可实现定时器溢出后自动翻转管脚电平，这个是硬件实现的，所以不会受到程序内执行的干扰
想要切换不同的时间，只需要给定时器的TH0和TL0给定不同的重载值即可

梁***

如果使用PWM驱动蜂鸣器，还要调频，则要独占一组PWM，推荐PWMA捕捉，PWMB驱动蜂鸣器。
如果使用定时器中断驱动蜂鸣器，则要将中断优先级设置为最高。
如果使用定时器高速脉冲输出驱动，则不需要定时器中断，但关闭蜂鸣器时要禁止定时器高速脉冲输出功能，操作IO来关闭蜂鸣器。
