STC8H8K64U-实验箱 V9.6 演示程序发布, 20230425版

神***

STC8H8K64U-实验箱V9.6版
===强大的演示程序包发布，含原理图及使用说明
===1T 8051，可做各种波形发生器，STC8051世界最强大的科学计算器
===可做STC-开源老梁示波器/480*320显示, 增加了信号发生器演示程序
===可做老刘爱捣鼓示波器-OLED12864显示，2023/4/25 更新





===STC32G12K128实验箱, V9.6版  原理图/PCB的PDF 同上
更新记录

2023.04.25
1. 初版发布；




演示程序包可从从下面链接下载

数据手册可从从下面链接下载

官网都有

深圳国芯人工智能有限公司-实验箱 (stcai.com)

yef***

关于跑马灯的程序我有补充（STC32实验箱平台）：

存在现象：
程序将LED控制接口P6.0 - P6.7设置为开漏模式，靠外部上拉电阻(33R + 10K)上拉到3.3V电压，实际测试有微弱的电流通过LED（有漏光现象），不能完全关死

解决办法：
将LED控制接口P6.0 - P6.7设置为推挽输出模式

qq6750***

路***

oy***

第10个例子，串口1中断模式与电脑收发测试——串口1现在用于USB下载上，
请教一下，这个可以进行怎样设置实现串口助手收发么？
正在测这个程序 ~发现自己还没整明白~

oy***

是不是必须要有USB转串口的线，用串口2，才能实现单片机与电脑的通信啊？

哦~我用的是STC8H8K64U 9.6 版本的实验箱~

gentl***

oy*** 发表于 2023-11-22 16:24
是不是必须要有USB转串口的线，用串口2，才能实现单片机与电脑的通信啊？

哦~我用的是STC8H8K64U 9.6 版本 ...

与电脑通信直接 用USB-CDC 。

用试验箱带的 usb公对公线

hjx5***

实验板这个函数看不懂
/********************** 显示扫描函数 ************************/
void DisplayScan(void)
{
    P7 = ~T_COM[7-display_index];
    P6 = ~t_display[LED8[display_index]];
    if(++display_index >= 8)    display_index = 0;  //8位结束回0
}
这段程序谁能解释一下？如果位选不在同一个字节的IO口，比如分别用了P1口和P3口，程序要怎样修改？

hjx5***

18-NTC测温度数码管显示  IO需要修改，位选：P14  P15  P33，P34  段选口P2，其中P27-20对应段码a-h，程序怎样修改，最好贴个代码出来。

oy***

gentl*** 发表于 2023-11-22 16:46
与电脑通信直接 用USB-CDC 。

用试验箱带的 usb公对公线

忘说明一下了：机房电脑操作系统还是XP

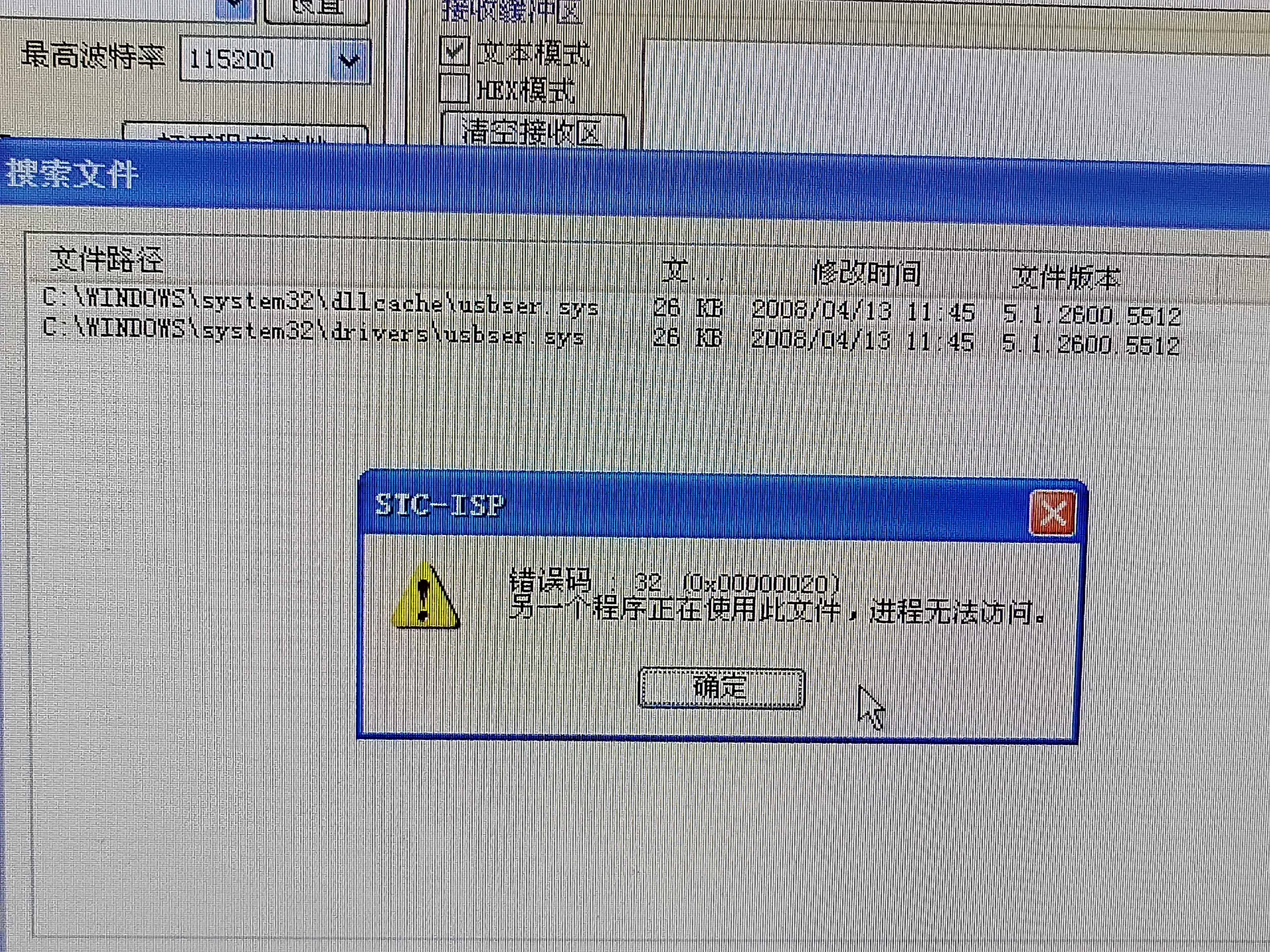

——但是，STC-ISP软件上USG-CDC串口通讯驱动程序安装出错~
