STC15W4K48S4系列如何USB下载程序

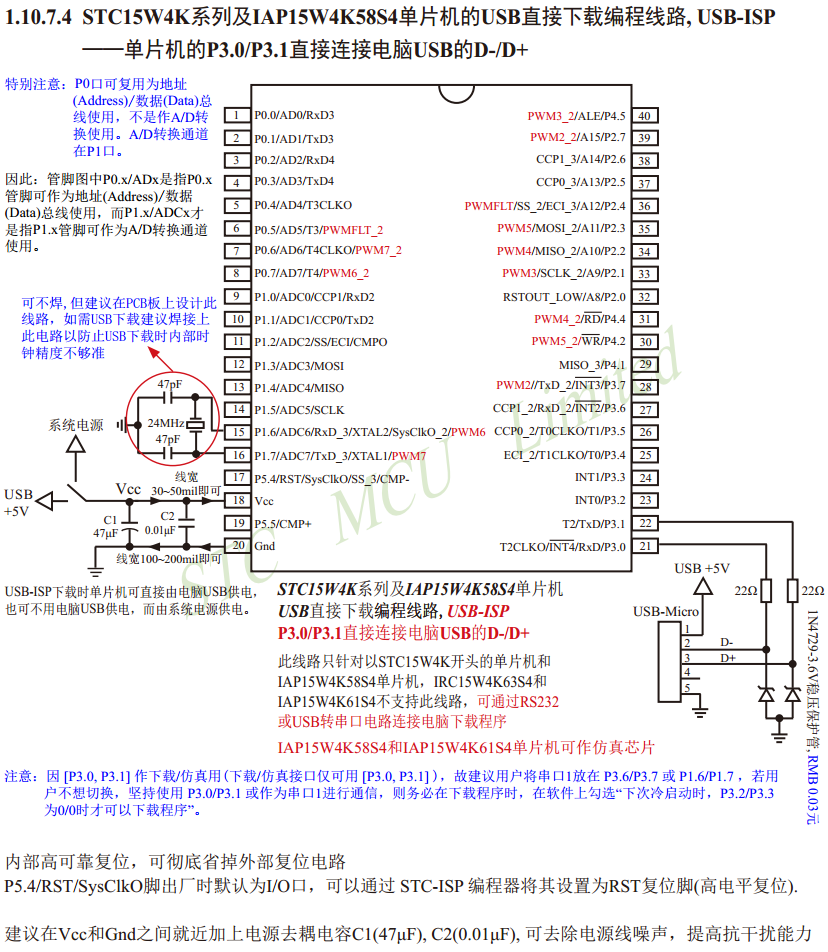

==可以如下电路USB直接下载，软件模拟USB下载，STC15W4K系列需要外挂24MHz晶振

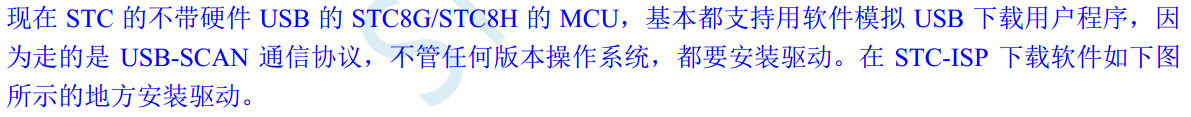

==软件模拟USB下载，STC8/STC32系列不需要外挂24MHz晶振，用内部时钟就可以了
还需要P3.2口配合，具体看STC8G2K64S4的资料




STC8G-20230216.pdf

17.11 MB, 下载次数: 55

STC15.pdf

183.3 MB, 下载次数: 70

stc-isp-15xx-v6.91N.zip

4.02 MB, 下载次数: 61
回复

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：56
  • 最近打卡：2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15648
发表于 2023-4-26 00:40:35 | 显示全部楼层

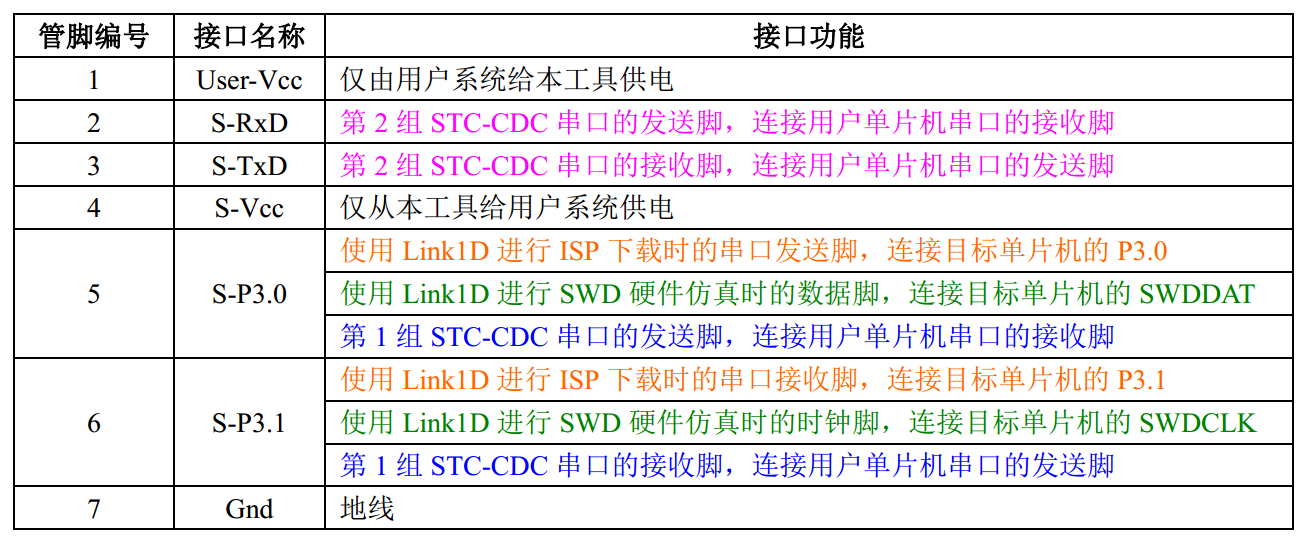

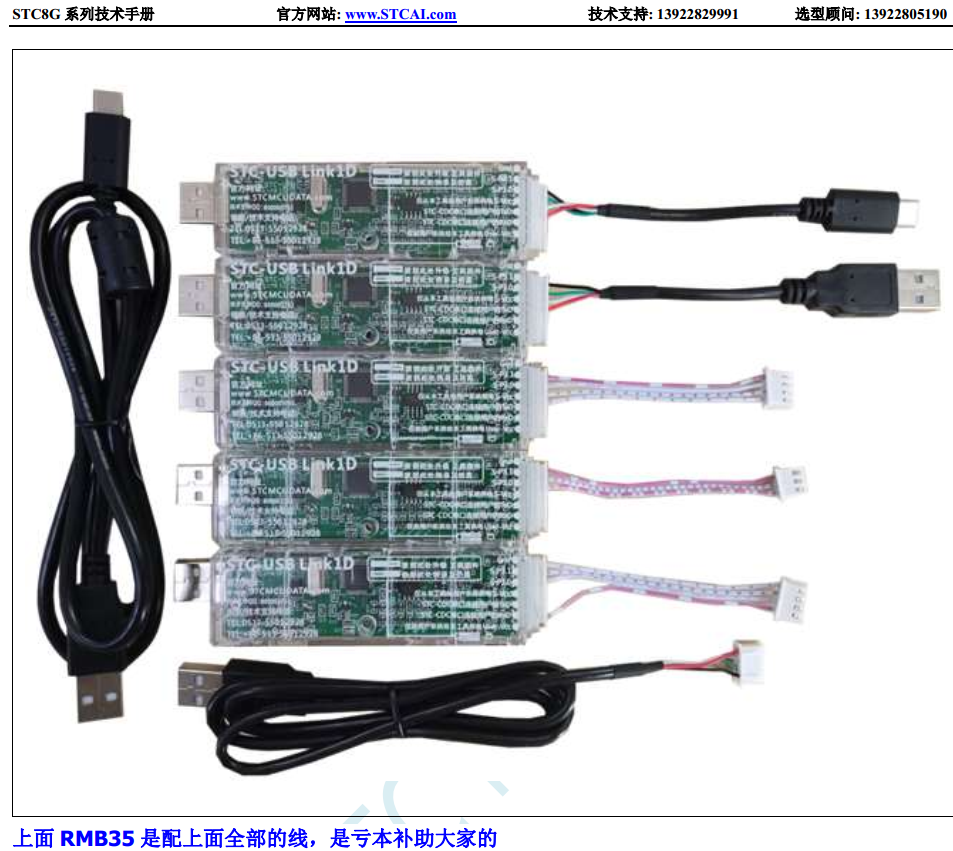

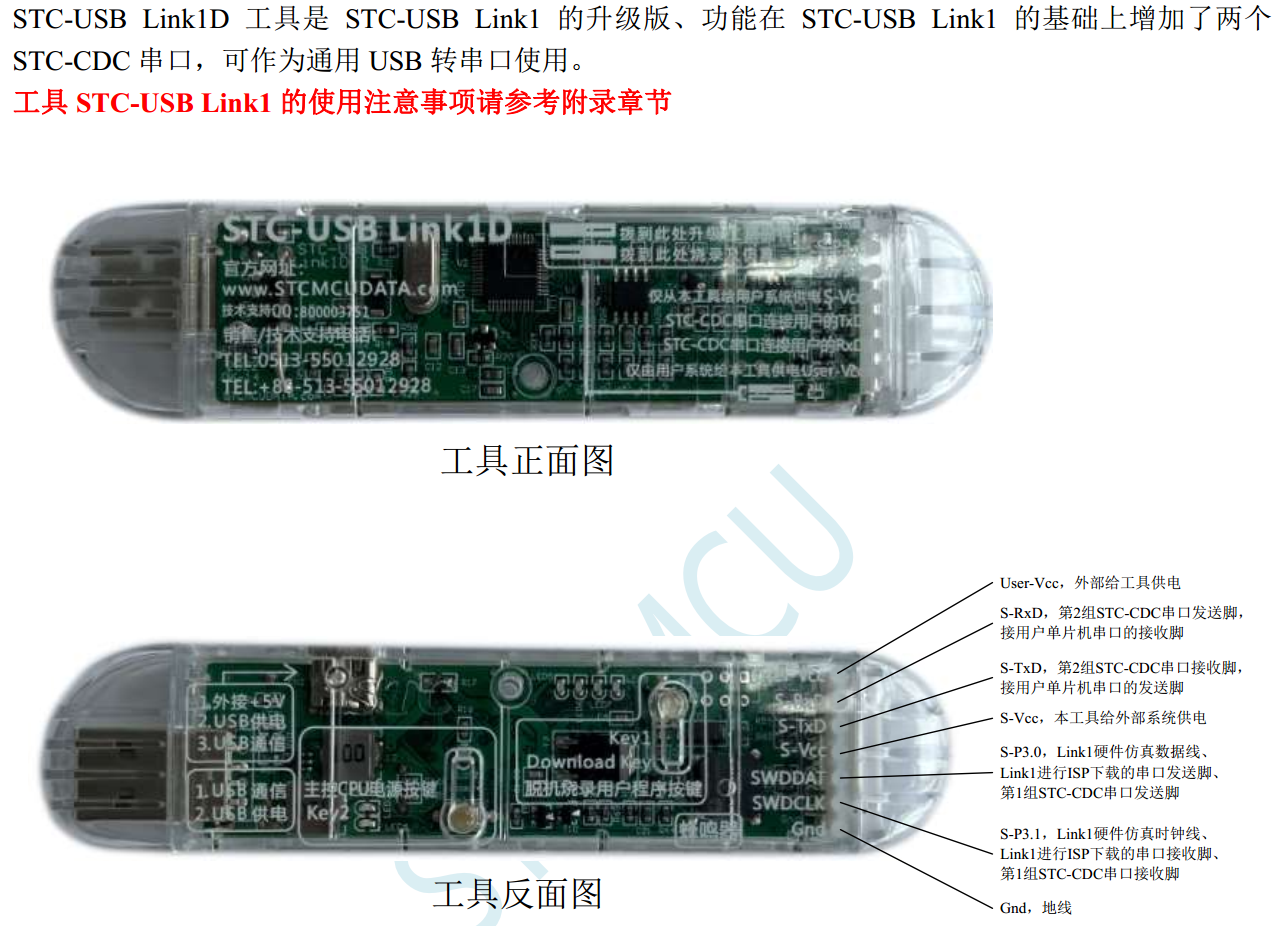

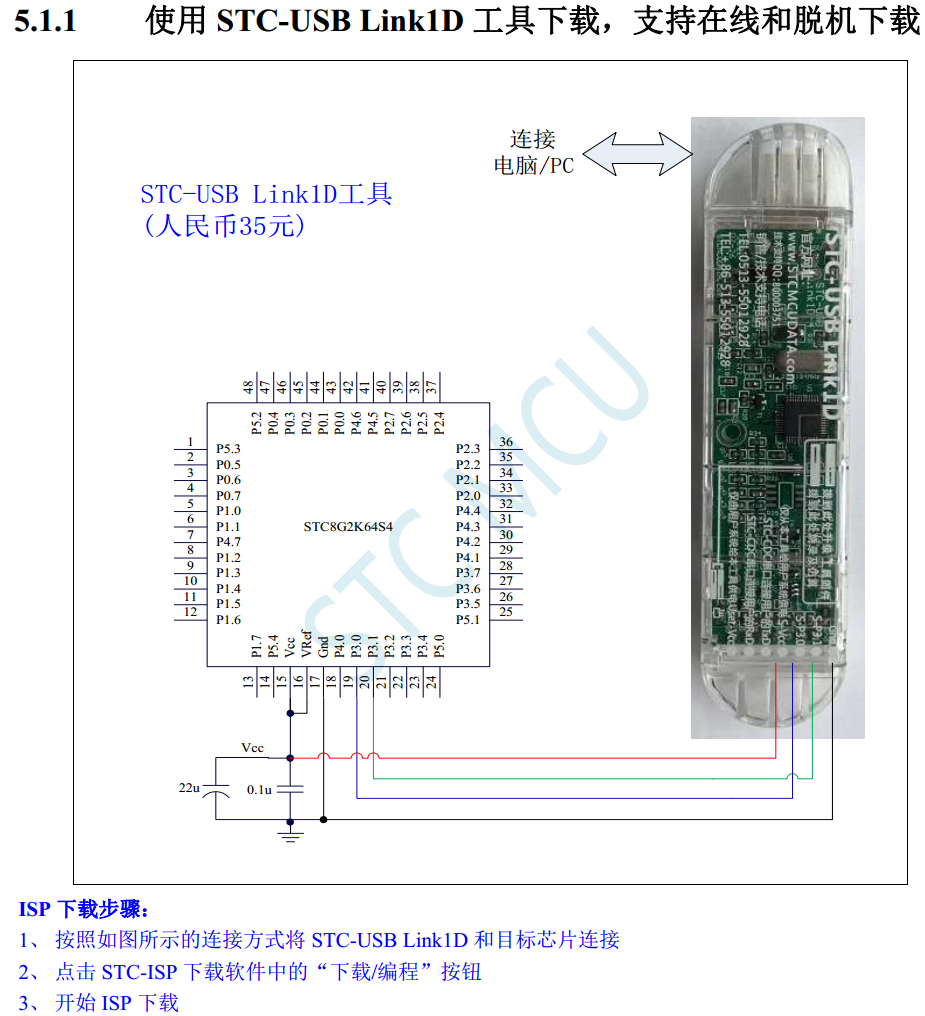

也可以用下面这个最专业的工具下载, 可以 【免费+包邮送】




回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：56
  • 最近打卡：2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15648
发表于 2023-4-26 09:05:55 | 显示全部楼层

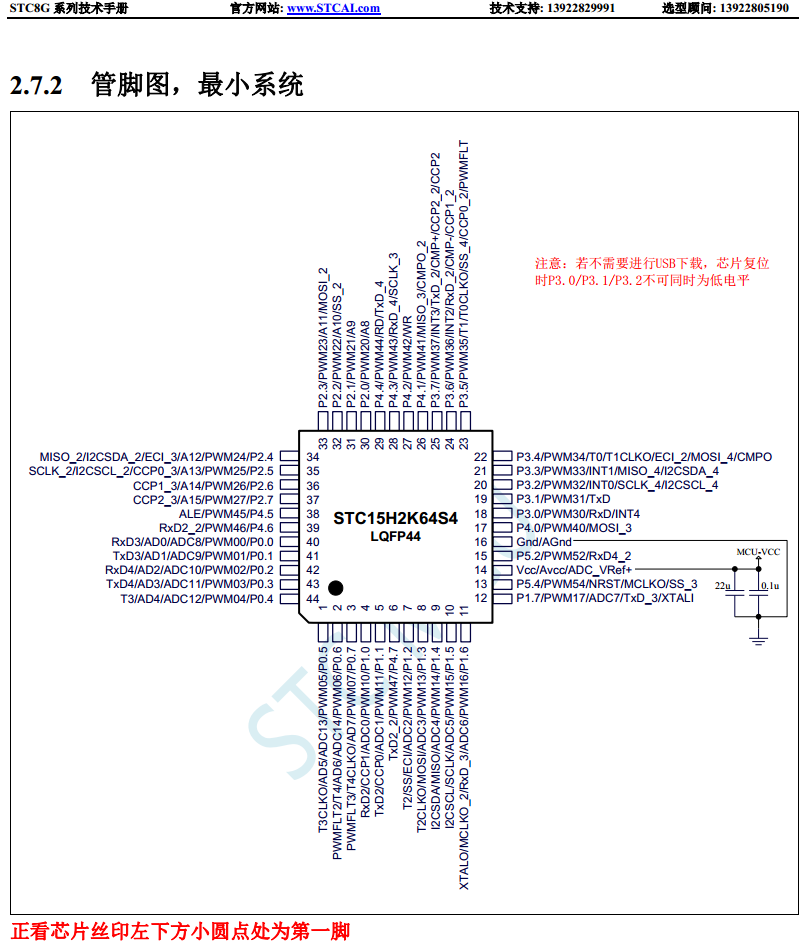

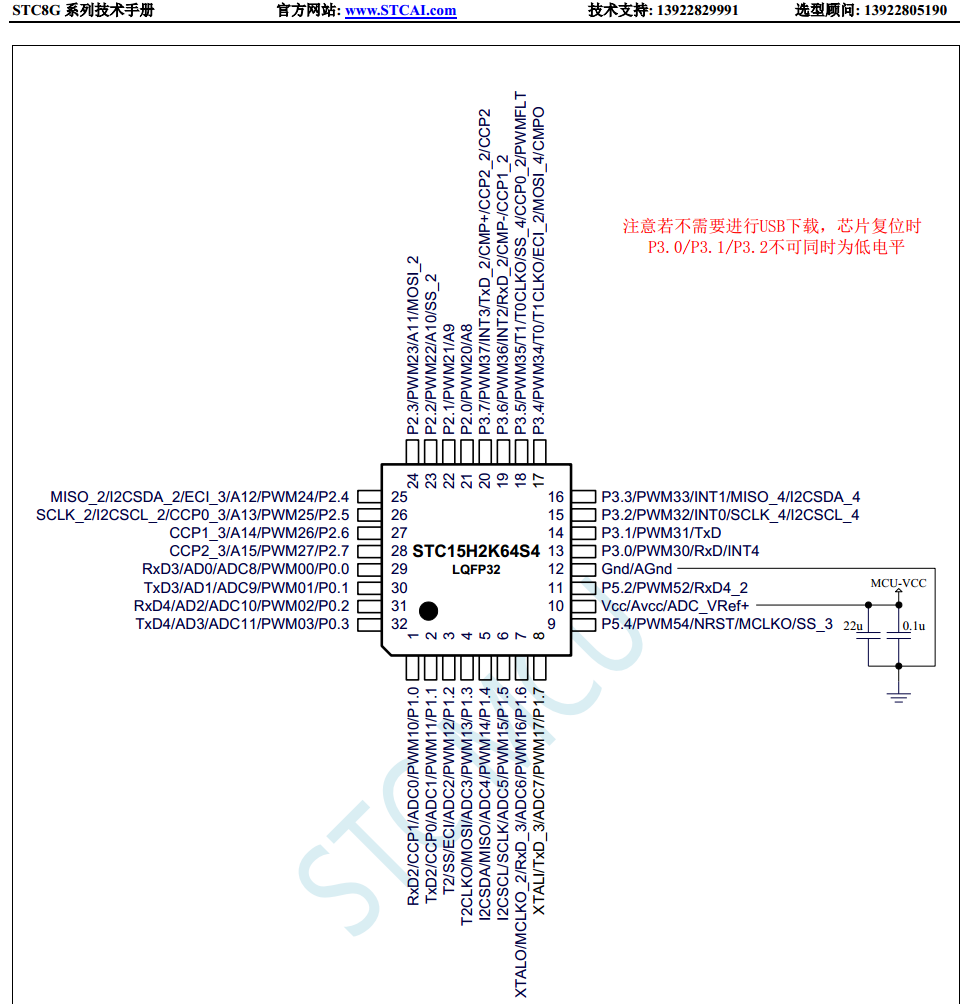

其实，STC15F2K60S2-LQFP44/LQFP32, STC15W4K32S4-LQFP44/LQFP32系列，
有管脚兼容，速度更快，ADC更好的 STC15H2K64S4-36I-LQFP44/LQFP32取代
资料就在 STC8G的数据手册中
