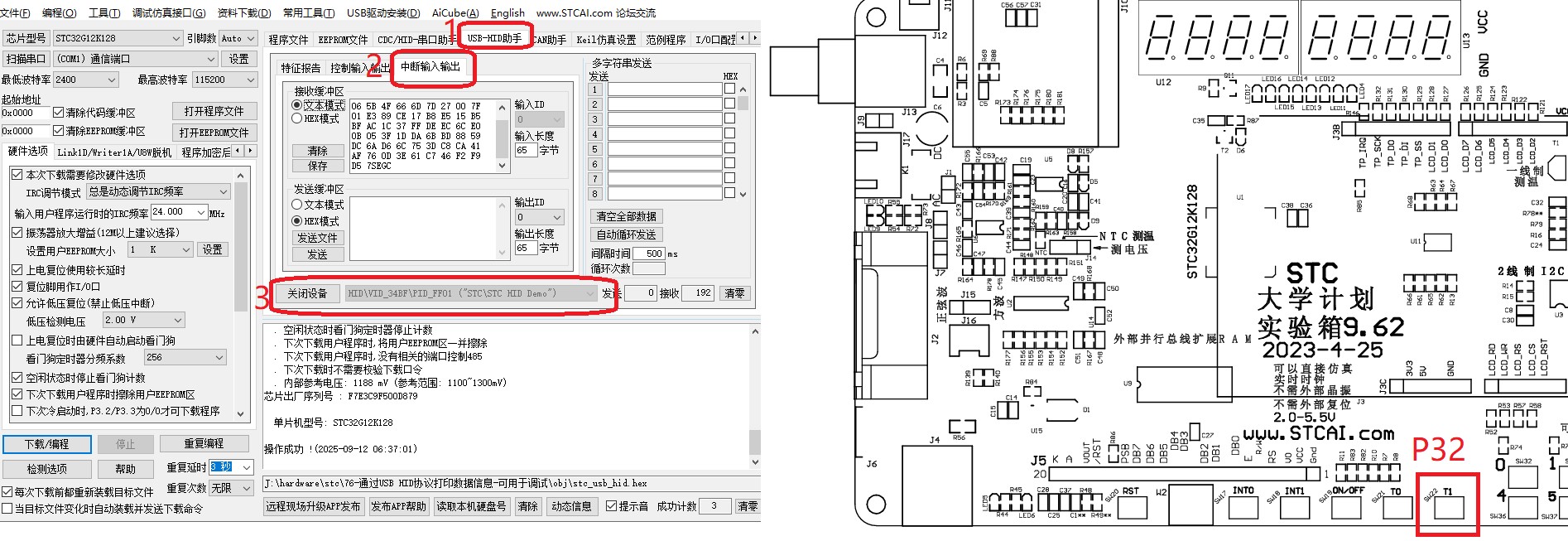

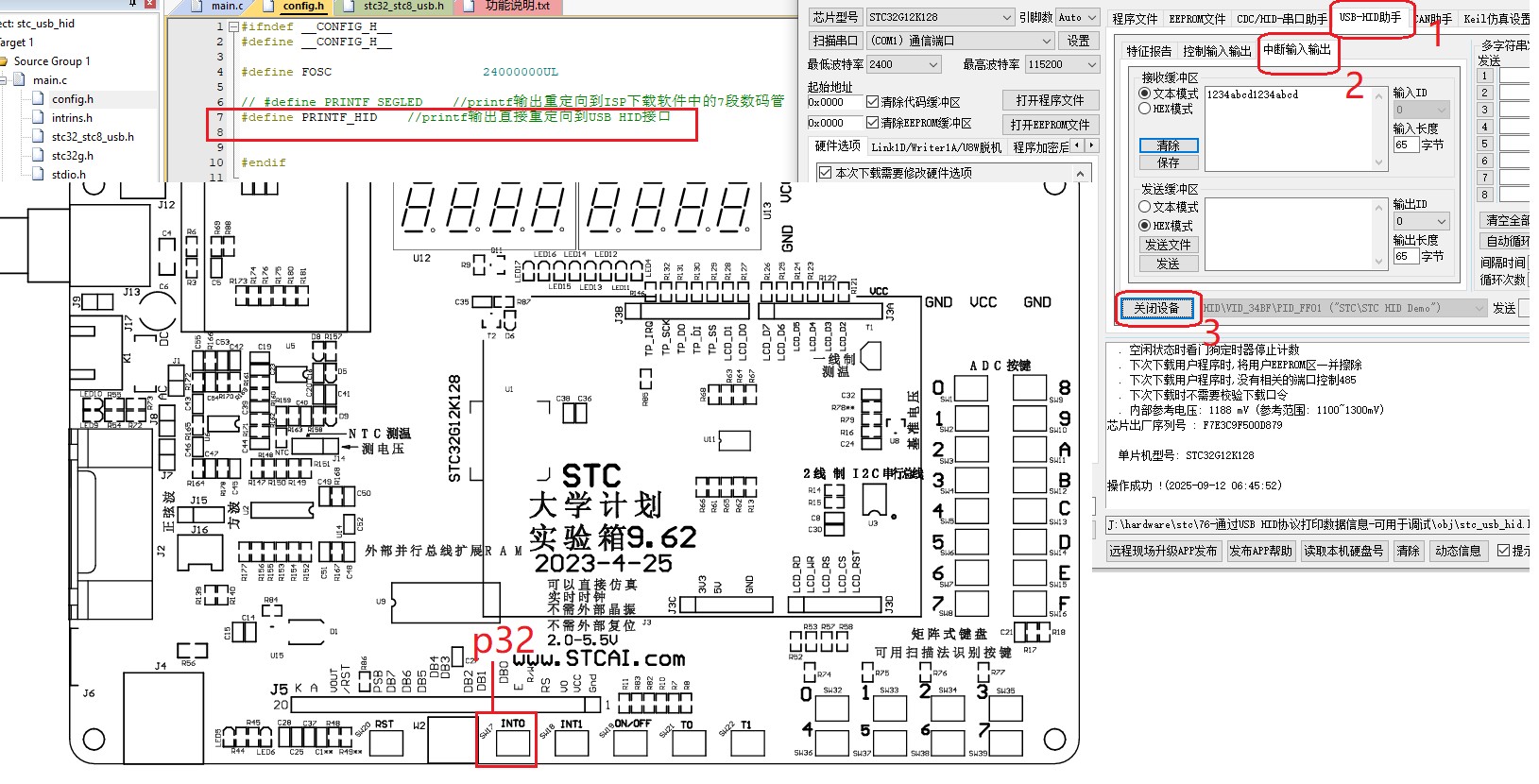

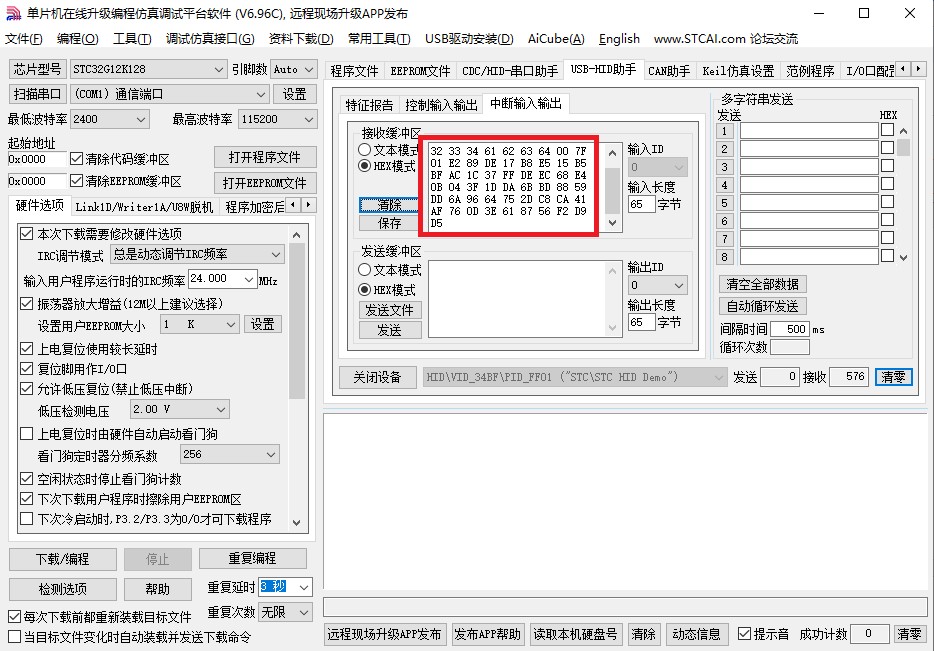

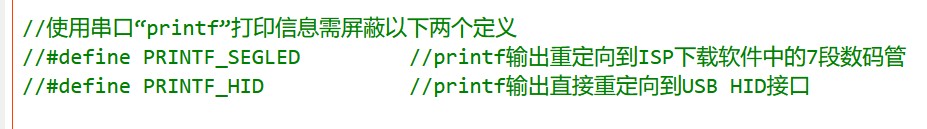

在《76-通过USB HID协议打印数据信息-可用于调试》这一示例程序中，用户提出的问题是：为何在按下按键后，通过升级工具端看到的数据并非预期的 0x1234ABCD？
我们可以从以下几个方面进行分析：
一、USB HID通信机制简介

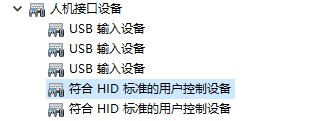

HID（Human Interface Device）协议是USB设备类规范中的一种，广泛用于键盘、鼠标、游戏手柄等设备。其特点是无需安装驱动即可在操作系统中被识别，适用于快速调试与数据传输。

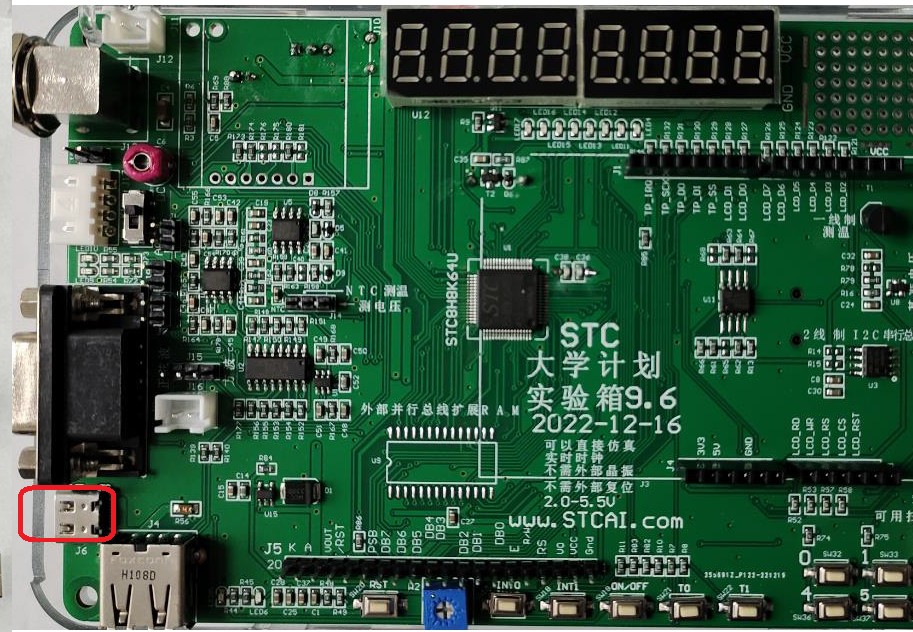

在本示例中，STC32G12K128单片机作为HID设备与PC通信。其数据传输方式是通过中断端点进行数据的上传与下发。HID设备上报给主机的数据格式，由报告描述符（Report Descriptor）定义。
二、示例程序功能分析
本例中，程序的功能是：
配置STC32G12K128为USB HID设备；
按键按下后，将预设数据（如0x1234ABCD）以HID数据包形式发送至PC；

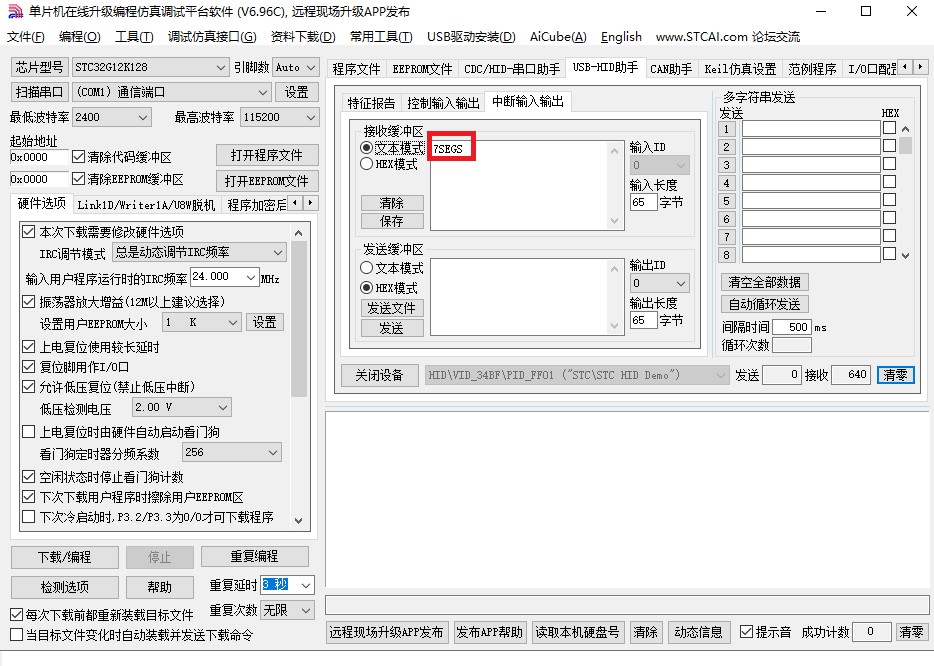

PC端通过升级工具接收并显示该数据。
关键点包括：
数据打包方式；
报告描述符的结构；
发送端（MCU）与接收端（PC工具）的数据解析方式是否一致。
三、为什么没有看到 0x1234ABCD？
1. 数据打包格式不一致
在USB HID通信中，发送的数据是以字节流形式发送的，通常以小端格式（Little Endian）进行传输。例如，32位整数 0x1234ABCD 在内存中以字节形式表示为：
复制代码
如果PC端接收后以大端格式（Big Endian）解析，就会变成 0xCDAB3412，从而与预期不符。
解决方法：
确认MCU发送时的数据顺序；
确认PC端接收后是否进行了正确的字节序转换。
2. 报告描述符未正确配置
HID设备发送的数据结构由报告描述符定义。若报告描述符中定义的字段长度、类型或逻辑值与实际发送的数据不匹配，可能导致PC端解析错误。
例如，如果报告描述符中定义的是16位字段，而你发送的是32位数据，则PC端只会解析前两个字节。
建议检查：
报告描述符中字段长度是否为32位；
是否使用了多个字段拼接；
是否使用了数组或位域方式定义数据。
3. 数据发送方式与接收端解析方式不一致
在示例中，MCU可能以原始字节流方式发送数据，而PC端的升级工具可能按某种自定义协议进行解析。例如：
发送的是十六进制数据，但工具按ASCII显示；
数据中包含HID报告ID，未被正确跳过；
数据格式中包含状态字节、校验码等附加信息。
解决方法：
检查发送端数据结构；
查看接收端工具是否支持原始数据查看；
使用Wireshark或USB协议分析工具抓包分析实际发送的数据内容。
四、调试建议
为了更清晰地定位问题，建议采取以下步骤：
1. 使用USB协议分析工具（如Wireshark、USBlyzer）抓包分析实际发送的数据；
2. 确认MCU发送的数据内容与顺序；
3. 确认PC端接收工具是否按正确格式解析；
4. 尝试发送简单数据（如0x01, 0x02, 0x03, 0x04）观察接收结果；
5. 在代码中添加调试输出（如串口打印发送缓冲区内容）；

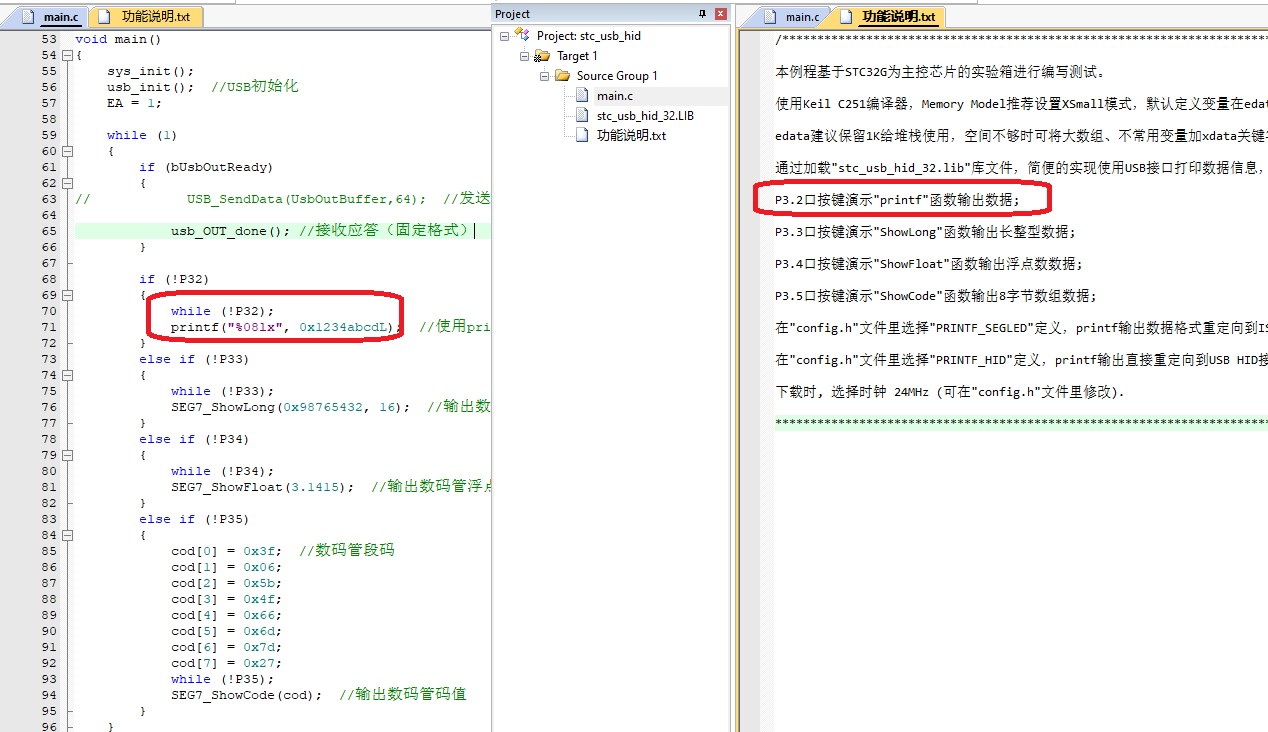

五、示例代码片段分析（假设）
假设发送函数如下：
- c
- uint8t buffer[4] = {0xCD, 0xAB, 0x34, 0x12}; // 小端格式
- HIDSendReport(buffer, 4);
此时发送的数据是 0xCDAB3412，但若PC端以大端解析，会误认为是 0x1234ABCD。因此，需要在接收端进行字节顺序转换。
六、结论
用户未看到预期的 0x1234ABCD 的主要原因，可能包括：
字节序（大小端）问题；
报告描述符定义与实际数据不匹配；
发送数据结构与接收端解析方式不一致；
数据中包含额外字段（如报告ID、校验码等）未被正确识别。
七、推荐解决步骤
1. 确认MCU发送的原始数据内容与顺序；
2. 确认报告描述符是否与数据格式匹配；
3. 使用协议分析工具验证实际发送的数据；
4. 在接收端进行正确的数据解析与字节序转换；
5. 尝试发送固定简单数据进行验证。
如需进一步分析，建议提供：
报告描述符内容；
发送端完整数据结构；
接收端解析方式说明；
协议分析截图或数据包内容。
欢迎继续交流，以便更深入定位问题。
[本文内容由国芯人工智能辅助生成，仅供参考] |
