EEPROM为什么会写入不成功？

简***

请问EEPROM为什么会写入不成功？有时候cw=0时，不会进入死循环，有看门狗死循环时MCU会复位


void IapIdle()
{
    IAP_CONTR = 0;                              //关闭IAP功能
    IAP_CMD = 0;                                //清除命令寄存器
    IAP_TRIG = 0;                               //清除触发寄存器
    IAP_ADDRH = 0x80;                           //将地址设置到非IAP区域
    IAP_ADDRL = 0;
}

char IapRead(int addr)
{
    char dat;

                EA = 0;
                _nop_();

    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 22;                               //设置等待参数22.1184MHz
    IAP_CMD = 1;                                //设置IAP读命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();
    dat = IAP_DATA;                             //读IAP数据
    IapIdle();                                  //关闭IAP功能

                EA = 1;
                _nop_();


    return dat;
}

// 从指定地址读取16位整数
unsigned int ReadData(unsigned int addr)
{
    unsigned int dat = 0;
    // 读取低字节
    dat = IapRead(addr);
    // 读取高字节
    dat |= (IapRead(addr + 1) << 8);
    return dat;
}

void IapProgram(int addr, char dat)
{
                EA = 0;
                _nop_();

    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 22;                               //设置等待参数22.1184MHz
    IAP_CMD = 2;                                //设置IAP写命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_DATA = dat;                             //写IAP数据
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();
    IapIdle();                                  //关闭IAP功能

                EA = 1;
                _nop_();

}

// 存储16位整数到指定地址
void StoreData(unsigned int addr, unsigned int dat)
{
    // 写入低字节
    IapProgram(addr, dat & 0xFF);
    // 写入高字节
    IapProgram(addr + 1, (dat >> 8) & 0xFF);
}

void IapErase(int addr)
{
                EA = 0;
                _nop_();


    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 22;                               //设置等待参数22.1184MHz
    IAP_CMD = 3;                                //设置IAP擦除命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();                                    //
    IapIdle();                                  //关闭IAP功能

                EA = 1;
                _nop_();

}


if(eeprom_time > 30000)
                {
                        eeprom_time = 0;
                        eeprom_Flag = 0;

                        if(eeprom_LED)
                        {
                                eeprom_LED = 0;
                                temp_led   = ReadData(0x0000);
                                if(temp_led != brightness)
                                {
                                        IapErase(0x0000);
                                        StoreData(0x0000, brightness);

                                        temp_led   = ReadData(0x0200);
                                                while(temp_led != brightness);
                                                        ;
                                }
                        }

                        if(LorH)
                        {
                                if(eeprom_cw)
                                {
                                        eeprom_cw = 0;
                                        temp_cw   = ReadData(0x0200);
                                        if(temp_cw != cw)
                                        {
                                                IapErase(0x0200);
                                                StoreData(0x0200, cw);

                                                temp_cw   = ReadData(0x0200);
                                                while(cw != temp_cw);
                                                        ;
                                        }
                                }
                        }
                }

国芯人***

EEPROM写入不成功是嵌入式开发中较为常见的问题之一，尤其是在使用IAP（在应用编程）方式进行EEPROM操作时，可能受到硬件配置、时序控制、中断干扰、电源稳定性等多种因素的影响。下面将从多个角度分析可能导致EEPROM写入失败的原因，并结合您提供的代码片段进行分析和建议。

一、EEPROM写入失败的常见原因

1. IAP功能未正确使能
在进行EEPROM写入操作前，必须正确配置IAP相关的寄存器，包括IAPCONTR、IAPTPS、IAPCMD等。如果未正确设置使能位或命令字，将导致写入操作无法启动。

建议：
确保IAPCONTR被设置为正确的使能值（如0x80），并根据MCU手册设置合适的等待周期（IAPTPS）。

2. 地址设置错误
写入EEPROM时，必须确保地址设置正确。如果地址指向了受保护区域（如IAP引导区）或超出EEPROM地址范围，写入操作将失败或导致系统异常。

建议：
检查IAPADDRH和IAPADDRL的设置是否正确，确保目标地址在合法的EEPROM地址范围内。

3. 触发寄存器未正确写入
在IAP操作中，IAPTRIG寄存器用于触发实际的写入或读取动作，通常需要按照特定顺序写入特定值（如0x5a和0xa5）。若触发值写入错误或未完成，操作将不会执行。

建议：
确认触发值写入顺序是否符合MCU手册要求，例如某些芯片需要先写0x5a再写0xa5，且中间不能有其他操作打断。

4. 中断或看门狗干扰
在执行IAP写入操作期间，若发生中断或看门狗复位，可能会导致写入中断或数据不完整。特别是在使用看门狗的情况下，若未及时“喂狗”，MCU可能会复位，中断当前写入流程。

建议：
在执行IAP操作前关闭全局中断（EA = 0）；
若使用看门狗，确保在写入过程中适当位置“喂狗”；
写入完成后恢复中断和看门狗功能。

5. 电源电压不稳定或低于工作电压
EEPROM写入操作通常需要较高的电压（如高于4.5V）来完成电荷泵操作。若电源电压不足，可能导致写入失败甚至损坏存储单元。

建议：
确保系统供电稳定；
在低电压环境下避免执行写入操作；
可加入电压检测机制，在电压不足时禁止写入。

6. 多次快速写入未等待完成
EEPROM写入操作有一定的时间延迟，若连续多次调用写入函数而未等待上一次操作完成，可能导致冲突或失败。

建议：
在每次写入后加入适当的延时或等待操作完成标志位（如通过轮询状态寄存器）。

7. EEPROM寿命耗尽
EEPROM的擦写次数是有限的（通常为10万次左右），如果某地址已被频繁写入，可能导致单元损坏，无法再次写入。

建议：
实现磨损均衡算法以延长EEPROM寿命；
定期检测关键数据区的写入状态；
使用外部EEPROM芯片作为替代方案。

二、针对您提供的代码片段分析

您提供的代码中，IapRead函数部分未完整展示，但从已有代码来看，存在以下几点需要注意：

c
EA = 0;
nop();
复制代码

关闭中断是合理的做法，避免写入过程中被中断打断；
nop()延时可能用于稳定操作，但建议使用明确的延时函数（如delayms()）以提高可读性和可移植性。

c
IAPCONTR = 0x80; // 使能IAP
IAPTPS = 22;     // 设置等待参数
IAPCMD = 1;      // 设置为读命令
复制代码

若该函数为读操作，命令1是正确的；
若后续为写操作，需改为写命令（如IAPCMD = 2）；
确保IAPTPS的值与系统时钟匹配，否则可能导致操作失败。

c
IAPTRIG = 0x5a;
复制代码

该触发值是否正确取决于MCU型号，有些芯片需要两次写入（如先0x5a再0xa5）；
建议查阅MCU的数据手册确认触发顺序。

三、关于看门狗与死循环的问题

您提到“有时候CW=0时，不会进入死循环，有看门狗死循环时MCU会复位”，这说明：
当前代码中可能存在未正确喂狗的情况；
若程序进入死循环而未喂狗，看门狗会触发复位；
CW=0可能是指某种控制标志或看门狗使能位，需结合具体MCU文档确认。

建议：
在所有可能长时间运行的循环中加入喂狗语句（如CLRWDT();）；
在IAP操作前后恢复看门狗状态；
对于关键操作，设置超时机制防止程序卡死。

四、总结与建议

EEPROM写入失败通常不是单一因素造成的，而是由多个环节共同影响的结果。建议从以下几个方面进行排查和优化：

1. 检查IAP寄存器配置是否符合MCU手册要求；
2. 确保地址和命令设置正确；
3. 在写入过程中关闭中断并适当喂狗；
4. 加入延时或等待机制，确保操作完成；
5. 检查电源电压是否稳定；
6. 避免频繁写入同一地址；
7. 对关键操作加入状态判断和错误处理机制。

通过系统性地排查以上可能原因，并结合示波器或调试器监控关键信号（如触发信号、中断标志、状态寄存器等），可以有效定位问题并提升EEPROM操作的可靠性。

如能提供更完整的代码或具体MCU型号，可进一步分析并给出更具体的建议。

[本文内容由国芯人工智能辅助生成，仅供参考]

简***

有时候cw=0时，可以写入成功，不会进入死循环

erci***

简*** 发表于 2025-9-10 17:27
有时候cw=0时，可以写入成功，不会进入死循环

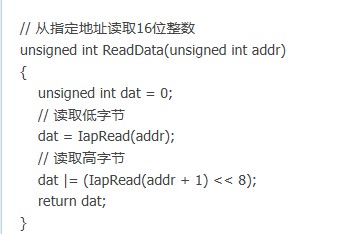

1.IapRead返回char类型，转为u16再进行位操作，一防溢出二防符号位进位

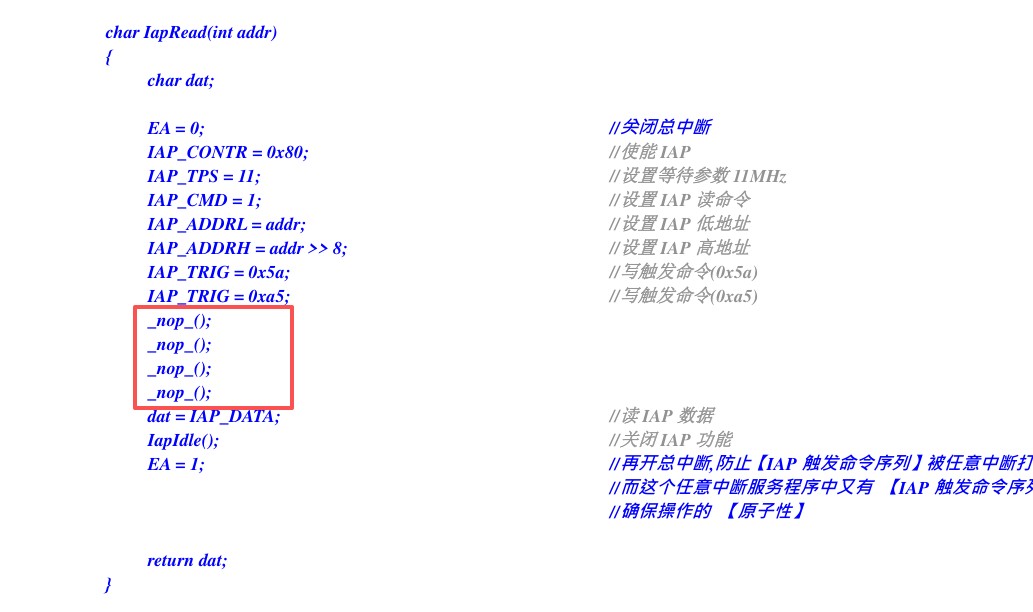

2.增加nop数量
3.检查主频和IAP_TPS匹配，以及ISP软件下载时设置匹配，EEPROM大小分配匹配

简***

erci*** 发表于 2025-9-10 19:44
1.IapRead返回char类型，转为u16再进行位操作，一防溢出二防符号位进位
2.增加nop数量
3.检查主频和IAP_T ...

增加了nop数量，

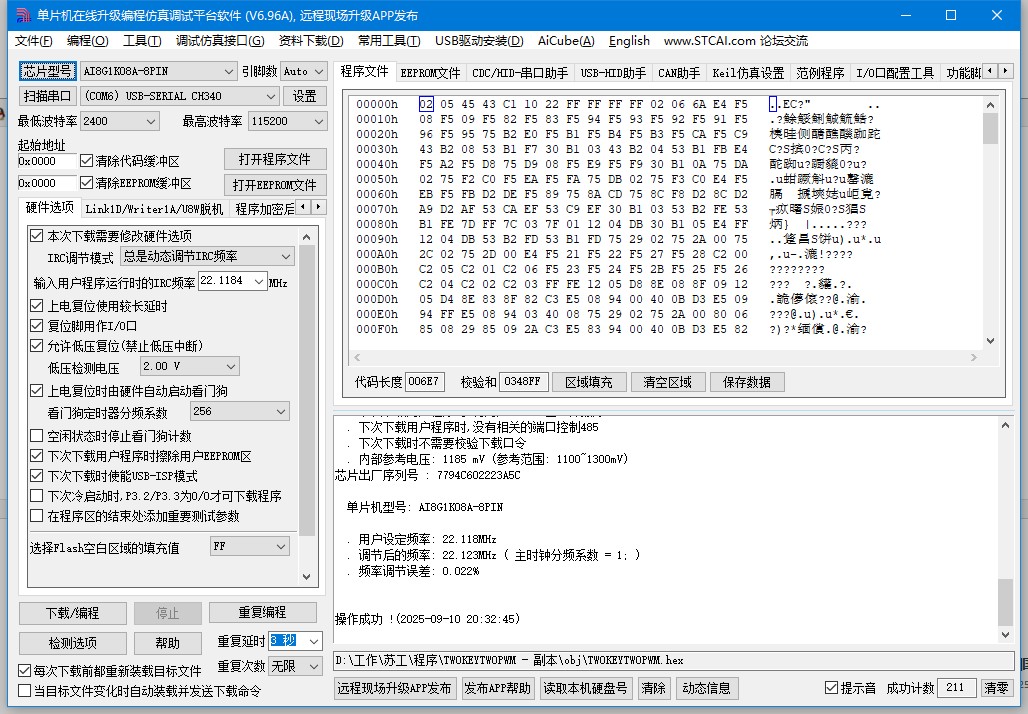

主频，IAP_TPS和ISP软件下载的设置匹配，22.1184MHz，EEPROM大小固定的
效果和之前一样，有时候能保存成功


void IapIdle()
{
    IAP_CONTR = 0;                              //关闭IAP功能
    IAP_CMD = 0;                                //清除命令寄存器
    IAP_TRIG = 0;                               //清除触发寄存器
    IAP_ADDRH = 0x80;                           //将地址设置到非IAP区域
    IAP_ADDRL = 0;
}

char IapRead(int addr)
{
    char dat;

                EA = 0;
                _nop_();

    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 22;                               //设置等待参数22.1184MHz
    IAP_CMD = 1;                                //设置IAP读命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();
                _nop_();
                _nop_();
                _nop_();
    dat = IAP_DATA;                             //读IAP数据
    IapIdle();                                  //关闭IAP功能

                EA = 1;
                _nop_();


    return dat;
}

// 从指定地址读取16位整数
unsigned int ReadData(unsigned int addr)
{
    unsigned int dat = 0;
    // 读取低字节
    (u16)dat = IapRead(addr);
    // 读取高字节
    (u16)dat |= ((u16)IapRead(addr + 1) << 8);
    return dat;
}

void IapProgram(int addr, char dat)
{
                EA = 0;
                _nop_();

    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 22;                               //设置等待参数22.1184MHz
    IAP_CMD = 2;                                //设置IAP写命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_DATA = dat;                             //写IAP数据
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();
                _nop_();
                _nop_();
                _nop_();
    IapIdle();                                  //关闭IAP功能

                EA = 1;
                _nop_();

}

// 存储16位整数到指定地址
void StoreData(unsigned int addr, unsigned int dat)
{
    // 写入低字节
    IapProgram(addr, dat & 0xFF);
    // 写入高字节
    IapProgram(addr + 1, (dat >> 8) & 0xFF);
}

void IapErase(int addr)
{
                EA = 0;
                _nop_();


    IAP_CONTR = 0x80;                           //使能IAP
    IAP_TPS = 22;                               //设置等待参数22.1184MHz
    IAP_CMD = 3;                                //设置IAP擦除命令
    IAP_ADDRL = addr;                           //设置IAP低地址
    IAP_ADDRH = addr >> 8;                      //设置IAP高地址
    IAP_TRIG = 0x5a;                            //写触发命令(0x5a)
    IAP_TRIG = 0xa5;                            //写触发命令(0xa5)
    _nop_();                                    //
                _nop_();
                _nop_();
                _nop_();
    IapIdle();                                  //关闭IAP功能

                EA = 1;
                _nop_();

}


if(eeprom_LED)
                        {
                                eeprom_LED = 0;
                                temp_led   = ReadData(0x0000);
                                if(temp_led != brightness)
                                {
                                        IapErase(0x0000);
                                        Delay8ms();
                                        StoreData(0x0000, brightness);

                                        temp_led   = ReadData(0x0200);
                                                while(temp_led != brightness);
                                                        ;
                                }
                        }

                        if(LorH)
                        {
                                if(eeprom_cw)
                                {
                                        eeprom_cw = 0;
                                        temp_cw   = ReadData(0x0200);
                                        if(temp_cw != cw)
                                        {
                                                IapErase(0x0200);
                                                Delay8ms();
                                                StoreData(0x0200, cw);

                                                temp_cw   = ReadData(0x0200);
                                                while(cw != temp_cw);
                                                        ;
                                        }
                                }
                        }

erci***

temp_cw   和cw声明类型不一样？


上传可复现工程看看

简***

erci*** 发表于 2025-9-10 22:21
temp_cw   和cw声明类型不一样？

temp_cw   和cw声明类型是一样的
谢谢了，现在写入，读取正常了
