8G1K08A使用ADC遇到的问题

打卡等级：偶尔看看I
打卡总天数：15
最近打卡：2026-02-27 09:27:17

已绑定手机

10 主题	31 回帖	162 积分

积分: 162

发表于 2025-9-6 17:58:58 | 显示全部楼层 |阅读模式

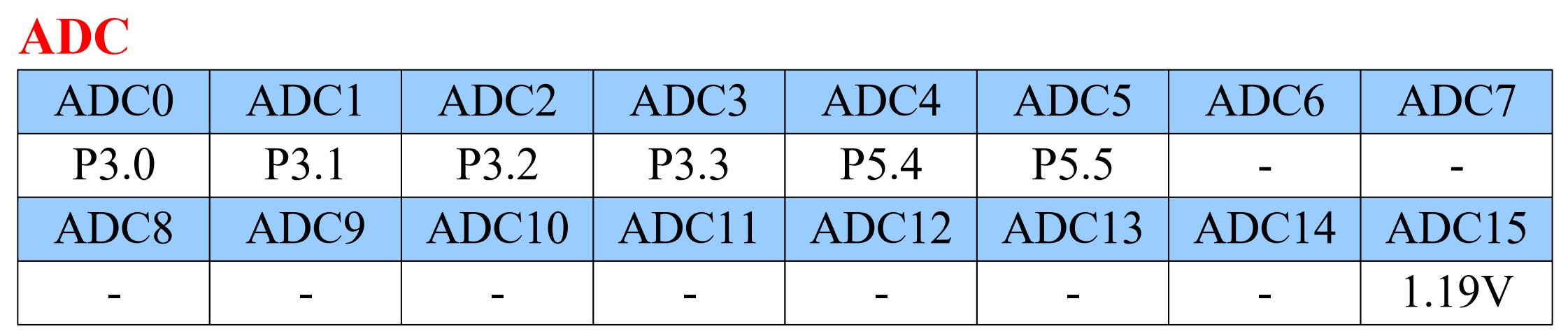

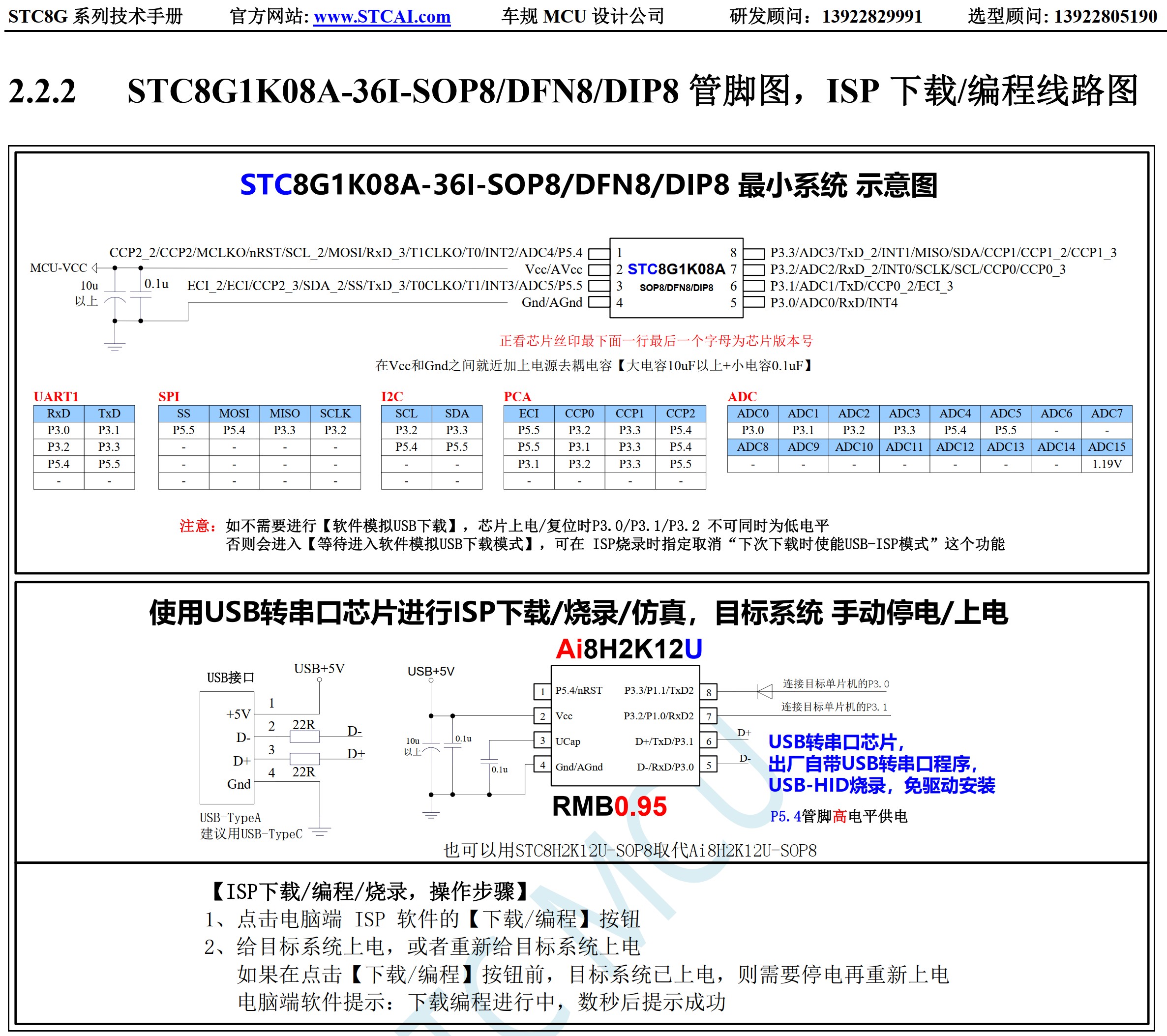

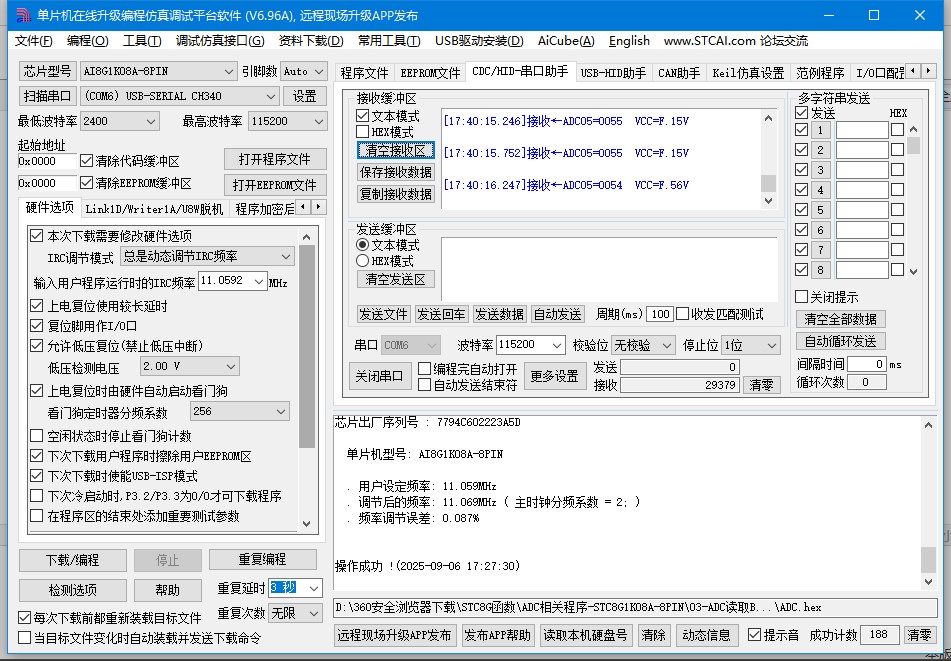

8G1K08A使用ADC遇到的问题，使用P5.5作为ADC输入检测，3脚和4脚只接了一个103电容，3脚没有接东西是打印是ADC05=0047 VCC=I.92V(I时字母有时也会是别的字母不一定是I) ，3脚接GND时打印是ADC05=0000 VCC=?35V ，3脚接5v时打印是ADC05=1023 VCC=1.19V ，请问这个什么问题造成的？请解答






回复

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：15
最近打卡：2026-02-27 09:27:17

已绑定手机

10 主题	31 回帖	162 积分

积分: 162

发表于 2025-9-6 18:01:23 | 显示全部楼层

用到是例程


回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：481
最近打卡：2026-03-21 18:48:59

已绑定手机

104 主题	4193 回帖	9269 积分

无情的代码机器

积分: 9269

发表于 2025-9-6 18:35:39 | 显示全部楼层

没找见这个例程包，可否上传下

或者看下这个帖子

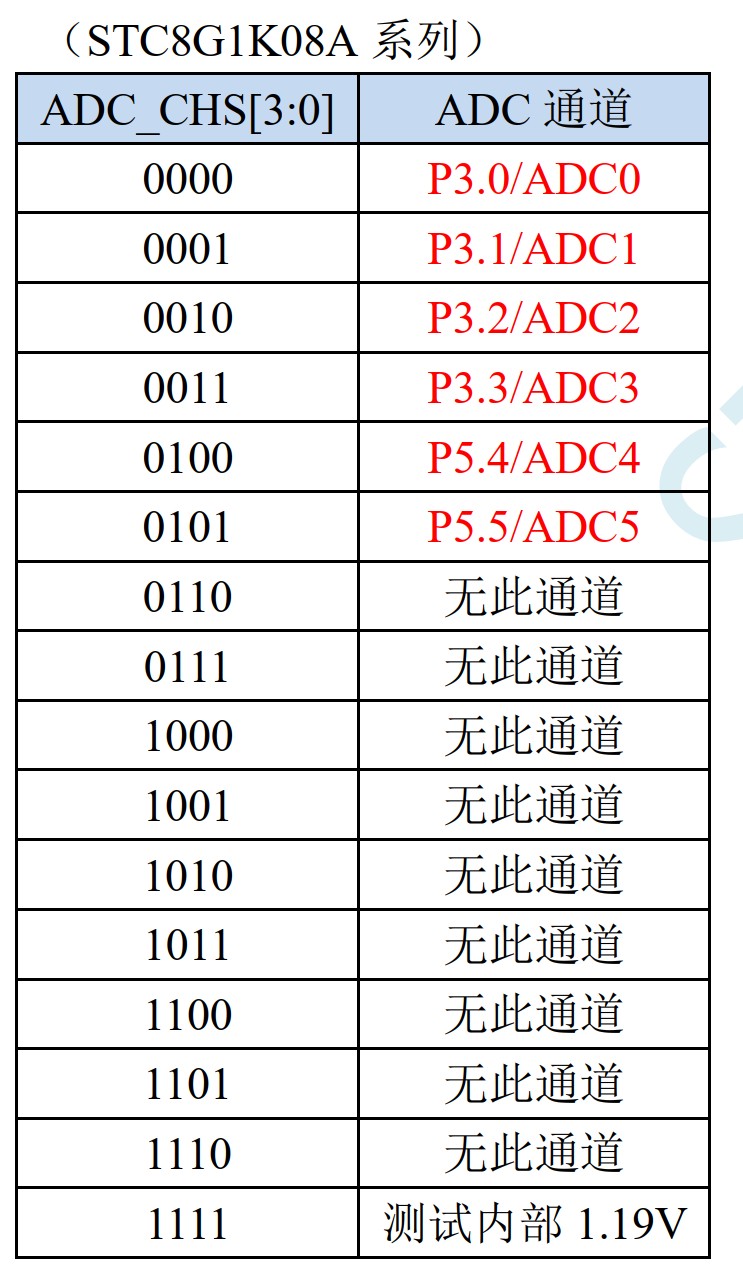

利用ADC15通道在内部固定接的1.19V辅助固定信号源，反推其他通道的输入电压或VCC - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯人工智能技术交流网站 - AI32位8051交流社区

三天不学习，赶不上刘少奇~

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：359
最近打卡：2026-03-20 21:53:40

844 主题	1万回帖	2万积分

积分: 22719

发表于 2025-9-6 19:07:38 | 显示全部楼层




回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：724
最近打卡：2026-03-18 07:56:47

已绑定手机

97 主题	7244 回帖	1万积分

积分: 13791

发表于 2025-9-7 07:40:03 | 显示全部楼层

只接电容到GND，DC等效于开路，ADC读到随机数是正常的

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：307
最近打卡：2026-03-19 10:21:34

84 主题	7299 回帖	1万积分

积分: 15676

发表于 2025-9-7 13:58:10 | 显示全部楼层

你这个结果正常。当ADC输入悬空（即你时所说的“3脚没有接东西”），读数是任意的随机值。

回复

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：15
最近打卡：2026-02-27 09:27:17

已绑定手机

10 主题	31 回帖	162 积分

积分: 162

发表于 2025-9-8 08:43:34 | 显示全部楼层

erci*** 发表于 2025-9-6 18:35
没找见这个例程包，可否上传下

或者看下这个帖子

用的是这一个

STC8G系列-ADC相关程序.rar

341.32 KB, 下载次数: 56

回复

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：15
最近打卡：2026-02-27 09:27:17

已绑定手机

10 主题	31 回帖	162 积分

积分: 162

发表于 2025-9-8 08:44:31 | 显示全部楼层

梁*** 发表于 2025-9-7 13:58
你这个结果正常。当ADC输入悬空（即你时所说的“3脚没有接东西”），读数是任意的随机值。 ...

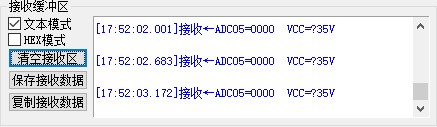

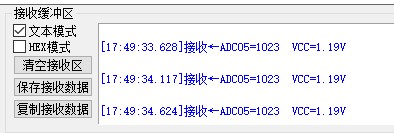

好的，那3脚接GND时打印是ADC05=0000 VCC=?35V ，3脚接5v时打印是ADC05=1023 VCC=1.19V ，又是什么问题

点评

3脚接GND时打印是ADC05=0000，正确！ 3脚接5v时打印是ADC05=1023，正确！有什么问题呢？详情回复发表于 2025-9-8 11:42

02例程：4接GND,5接VCC,正常: [attachimg]114324[/attachimg] 03例程，3脚接VCC或GND对测试输出无影响，正常： [attachimg]114325[/attachimg] 楼主是否改了例程？另外测量下供电和各ADC引脚电压是否稳定详情回复发表于 2025-9-8 09:13

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：481
最近打卡：2026-03-21 18:48:59

已绑定手机

104 主题	4193 回帖	9269 积分

无情的代码机器

积分: 9269

发表于 2025-9-8 09:13:56 | 显示全部楼层

简*** 发表于 2025-9-8 08:44
好的，那3脚接GND时打印是ADC05=0000 VCC=?35V ，3脚接5v时打印是ADC05=1023 VCC=1.19V ，又是什么问 ...

02例程：4接GND,5接VCC,正常:



03例程，3脚接VCC或GND对测试输出无影响，正常：


楼主是否改了例程？
另外测量下供电和各ADC引脚电压是否稳定

三天不学习，赶不上刘少奇~

回复

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：15
最近打卡：2026-02-27 09:27:17

已绑定手机

10 主题	31 回帖	162 积分

积分: 162

发表于 2025-9-8 10:51:09 | 显示全部楼层

erci*** 发表于 2025-9-8 09:13
02例程：4接GND,5接VCC,正常:

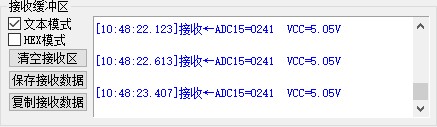

供电输入5.008V，现在例程用的是03，只改了MAIN_Fosc改为了24MHZ，检测出ADC15=0241 VCC=5.05V


点评

这个结果正常了！注意修改主频会影响串口误码率，可以拿串口波特率计算器计算。 [attachimg]114393[/attachimg] [attachimg]114394[/attachimg] 详情回复发表于 2025-9-8 14:29
