求助4-20MA采集

zac***

梁*** 发表于 2025-9-13 11:21
只要是电流信号，采样电阻的压降不影响设备运行，就可以使用上述方案处理。 ...

感谢回复，梁工

打算这个复用为三种采集
1：IO信号，当接24V时，负载怎么计算？会不会直接烧掉
当接0V时是直接拉低可以通过值来判断，
2:4-20MA，
3:0-190欧姆电阻，两根线，一根接0V，一根接信号，这个是怎么计算的。

还望梁工继续指点下

梁***

zac*** 发表于 2025-9-13 13:27
感谢回复，梁工

打算这个复用为三种采集

采样电流不能再接电压，那样可能会因为大电流烧掉采样电阻，过压烧掉IO甚至单片机。

zac***

梁*** 发表于 2025-9-13 14:00
采样电流不能再接电压，那样可能会因为大电流烧掉采样电阻，过压烧掉IO甚至单片机。 ...

你好，梁工，
板子回来了，
读取反馈电压



根据公式套入数据

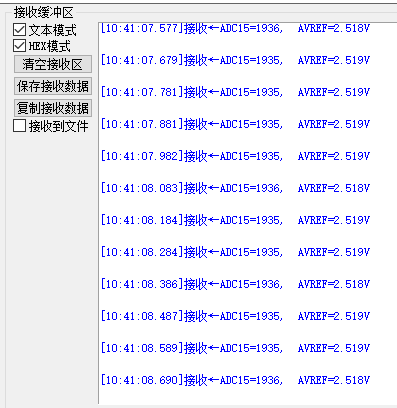

第一步读取ADC15通道反馈的参考电压=2.518
第二步，带入计算公式 4096*20*0.125(采样电阻)/2.518(读取的参考电压) = 4066.7196
第三步，则校准系数为K=20/4066.7196=0.0049179
第四步，则计算出的理论电流 I= ADC*0.0049179 如ADC值为1000，则I=1000*0.0047179=4.7179


程序为

//adc = ADC_convert(15);        //Bandgap
//adc = ADC_convert(0);        //Bandgap
VV = ADC_convert(0);        //Bandgap
//v = (4096 * 1.19f) / adc;        //计算对应的VCC电压, 12位ADC, 2位小数(定点整数计算，扩大100倍)

//printf("ADC15=%u,  AVREF=%.3fV\n", adc, v);//接收←ADC15=1950,  AVREF=2.500V
//printf("ADC15=%u,  AVREF=%.1fmV\n", adc, v*1000);//接收←ADC15=1950,  AVREF=2499.6mV
printf("ADC15=%u,  AVREF=%.4f\n", VV, VV*0.0049179);//

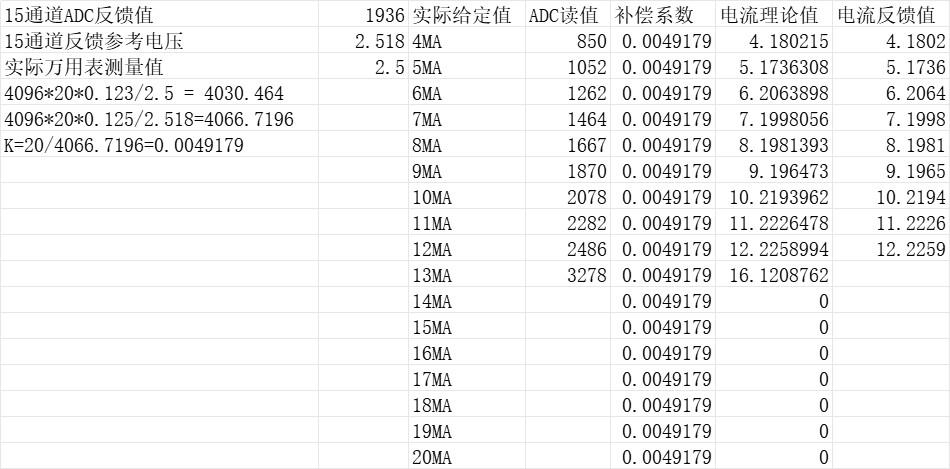

得到的结果为

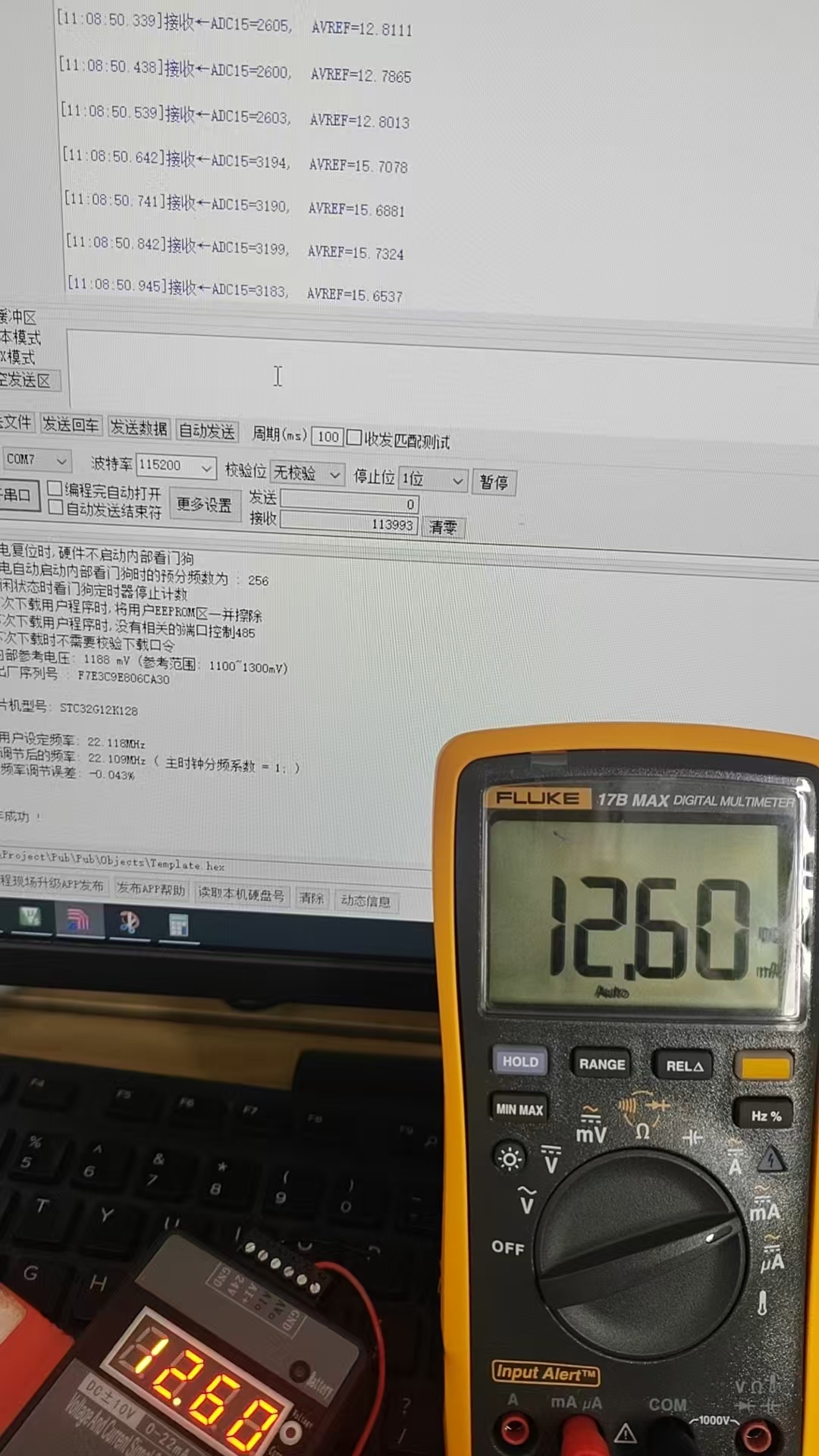

现在有一个问题就是，在加载到12.6MA的时候ADC读取的数据就会突变，而4-20MA发生器给的电流是对的。




能否请梁工帮忙看一下，

梁***

zac*** 发表于 2025-9-15 11:17
你好，梁工，
板子回来了，
读取反馈电压

125欧姆采样，12.6mA采样到1.575V电压，这个电压是MCU的弱上拉启动电压，很大可能是你的ADC输入没有设置为高阻。
另外，STC32G12K128的AVREF外接了2.5V基准电压，直接使用，不需要再读15通道校准了。

zac***

梁*** 发表于 2025-9-15 14:48
125欧姆采样，12.6mA采样到1.575V电压，这个电压是MCU的弱上拉启动电压，很大可能是你的ADC输入没有设置 ...

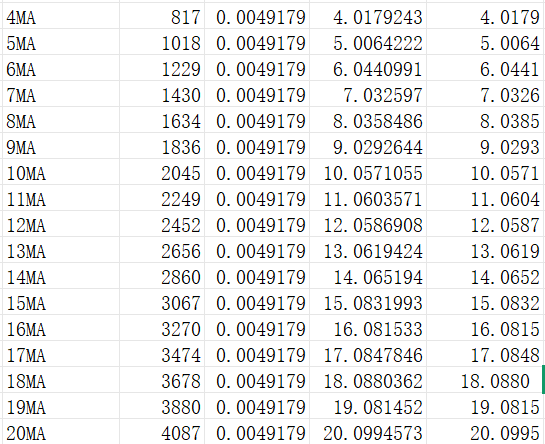

专家，佩服

梁***

zac*** 发表于 2025-9-15 15:27
专家，佩服

STC8系列、STC32系列、AI8051U系列的12位ADC精度很高的（严格测试精度小于1LSB），如果应用中出现明显误差（大于0.1%），则要仔细检查程序或硬件。
