尊敬的用户,您好:
感谢您对STC8G1K08A芯片的关注与使用。关于您提到的I2C从机中断无法进入的问题,我们已收到并高度重视。以下是对该问题的专业分析及建议,供您参考。

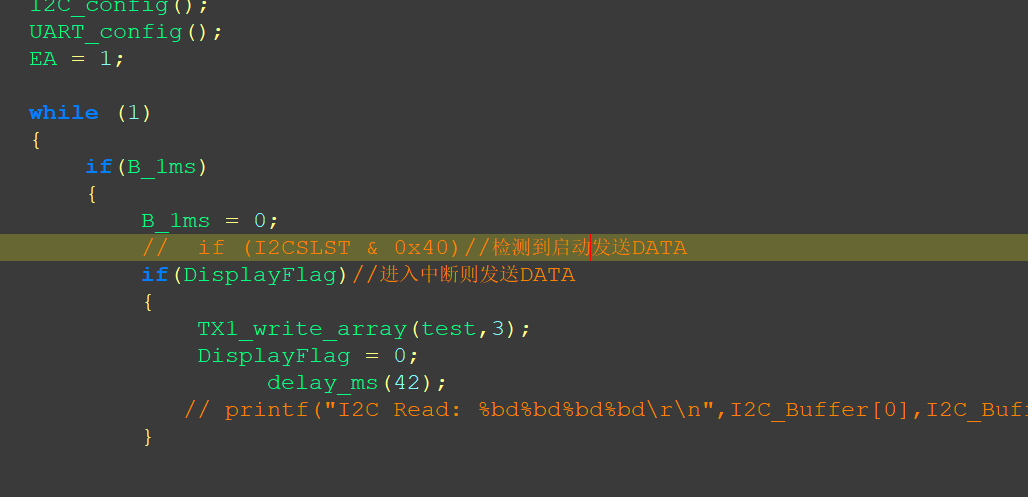

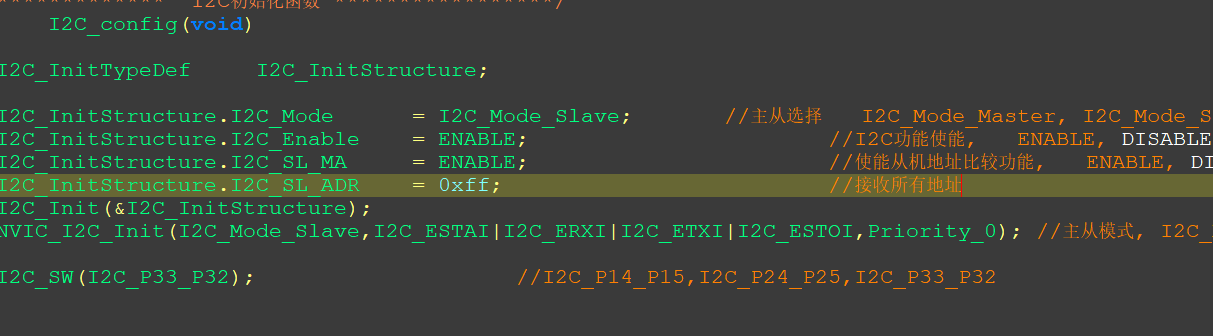

首先,针对您描述的情况:P32和P33引脚被配置为I2C从机通信引脚,但I2C中断未被触发,且寄存器I2CSLCR无响应,同时模拟从机采用查询方式可读取启动信号,但效率较低,希望改用硬件中断方式提高性能。
一、可能原因分析
1. I2C模块初始化配置不正确
I2C从机模式下,需确保I2CSLAD(从机地址)设置正确,并启用I2C中断使能位(如I2CIE)。此外,还需检查I2C工作模式是否设置为“从机模式”,即I2CMOD寄存器是否配置为0x01(从机模式)。
2. 中断使能未正确开启
在STC8系列单片机中,I2C中断需要在全局中断使能(EA)和I2C中断使能(I2CIE)均开启的情况下才能生效。请确认代码中是否设置了EA = 1;和I2CIE = 1;。
3. I2C从机地址未匹配
若主设备发送的地址与I2CSLAD不一致,则I2C从机不会响应,自然也不会触发中断。请确保I2CSLAD寄存器设置为正确的从机地址,并且主设备发送的地址与之匹配。
4. I2C时钟配置不当
I2C通信依赖于SCL时钟频率,若SCL频率过高或过低,可能导致通信异常。建议根据实际应用需求合理配置I2C时钟分频系数(I2CPSC)。
5. I2CSLCR寄存器未正确操作
I2CSLCR寄存器用于控制I2C从机的接收/发送状态。若未正确设置其位(如I2CRD、I2CTD等),可能导致通信流程中断。建议查阅数据手册,确认I2CSLCR各位功能及使用方法。
6. 引脚配置冲突

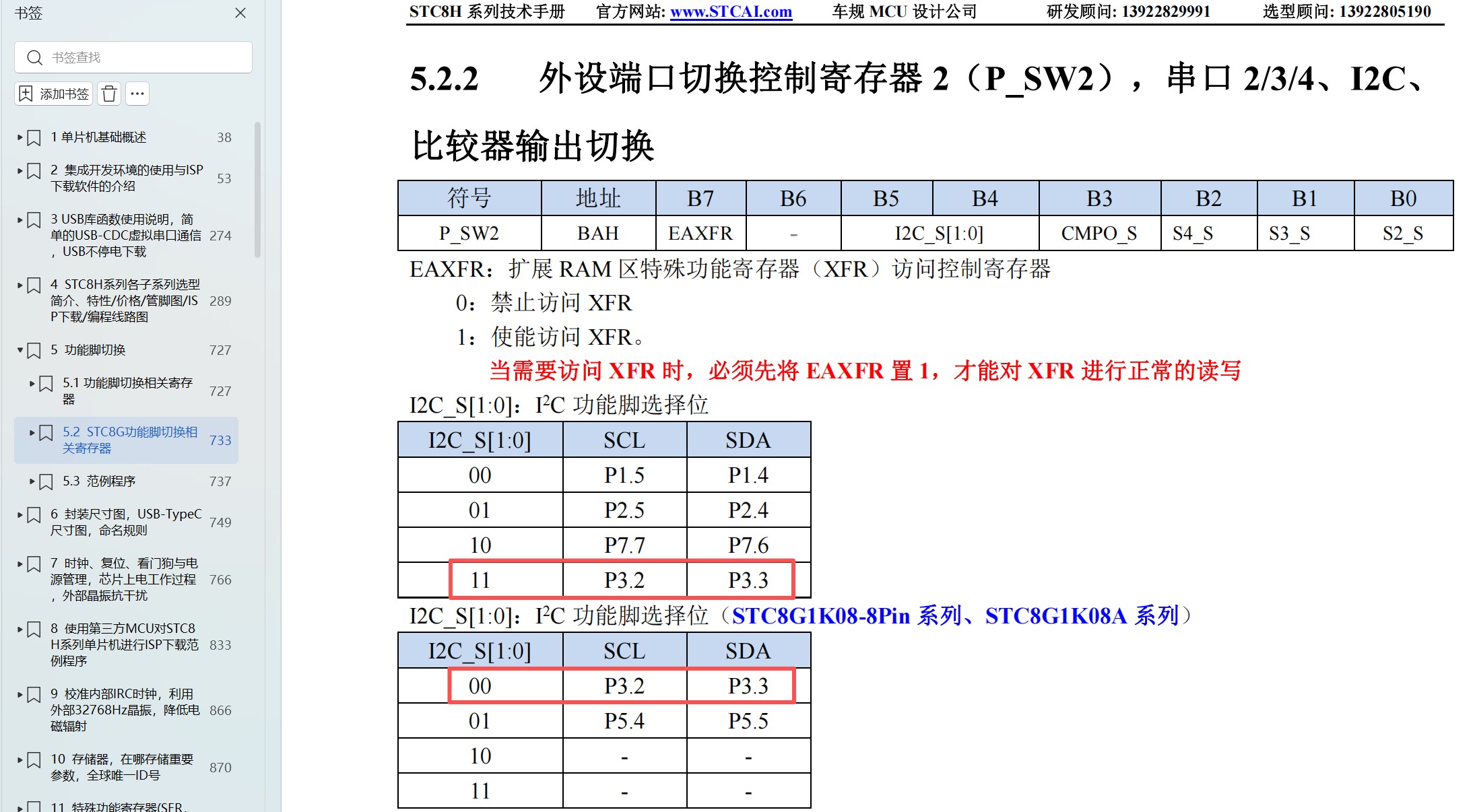

P32和P33作为I2C从机引脚,需确保其未被其他功能占用(如GPIO、UART等)。请检查P3M1和P3M0寄存器的配置,确保其设置为I2C模式。
二、建议排查步骤
1. 检查I2C模块初始化代码
确保I2CMOD、I2CSLAD、I2CPSC等寄存器配置正确,且I2CIE和EA均已开启。
2. 验证从机地址匹配
使用逻辑分析仪或示波器观察主设备发送的I2C地址,确认是否与I2CSLAD一致。
3. 测试I2C中断标志位
在中断服务程序中添加调试输出或断点,查看是否进入中断函数。若未进入,说明中断未被触发。
4. 检查I2CSLCR寄存器状态
通过读取I2CSLCR寄存器,确认其状态是否符合预期。例如,I2CRD位应为1表示接收到数据,I2CTD位应为1表示准备发送数据。
5. 使用调试工具辅助分析
建议使用STC官方调试工具(如STC-ISP)或第三方调试器,实时监控I2C寄存器状态及中断触发情况,以帮助定位问题。
三、示例代码参考(简化版)
- c
- include
- void I2CInit(void) {
- P3M1 &= ~0x0C; // 设置P32/P33为I2C模式
- P3M0 |= 0x0C;
- I2CMOD = 0x01; // 设置为从机模式
- I2CSLAD = 0xA0; // 设置从机地址为0xA0
- I2CPSC = 0x01; // 设置时钟分频为1
- I2CIE = 1; // 使能I2C中断
- EA = 1; // 使能全局中断
- }
- void I2CISR(void) interrupt 19 {
- if (I2CIF) { // 检查I2C中断标志
- if (I2CRD) { // 接收数据
- // 处理接收到的数据
- I2CRD = 0; // 清除接收标志
- }
- if (I2CTD) { // 发送数据
- // 准备发送数据
- I2CTD = 0; // 清除发送标志
- }
- I2CIF = 0; // 清除中断标志
- }
- }
复制代码
四、总结
综上所述,I2C从机中断未触发可能涉及多个方面,包括初始化配置、中断使能、地址匹配、时钟设置及引脚配置等。建议按照上述步骤逐一排查,并结合调试工具进行验证。如问题仍未解决,欢迎提供更多代码细节或调试信息,我们将进一步协助您分析。
如有其他技术问题,欢迎随时联系国芯人工智能技术支持团队。
此致
敬礼!
国芯人工智能 技术支持部
2025年4月
[本文内容由国芯人工智能辅助生成,仅供参考] |
