SPI的SOMI脚高电平只有2V不到 STC8H3K32S2

Aker***

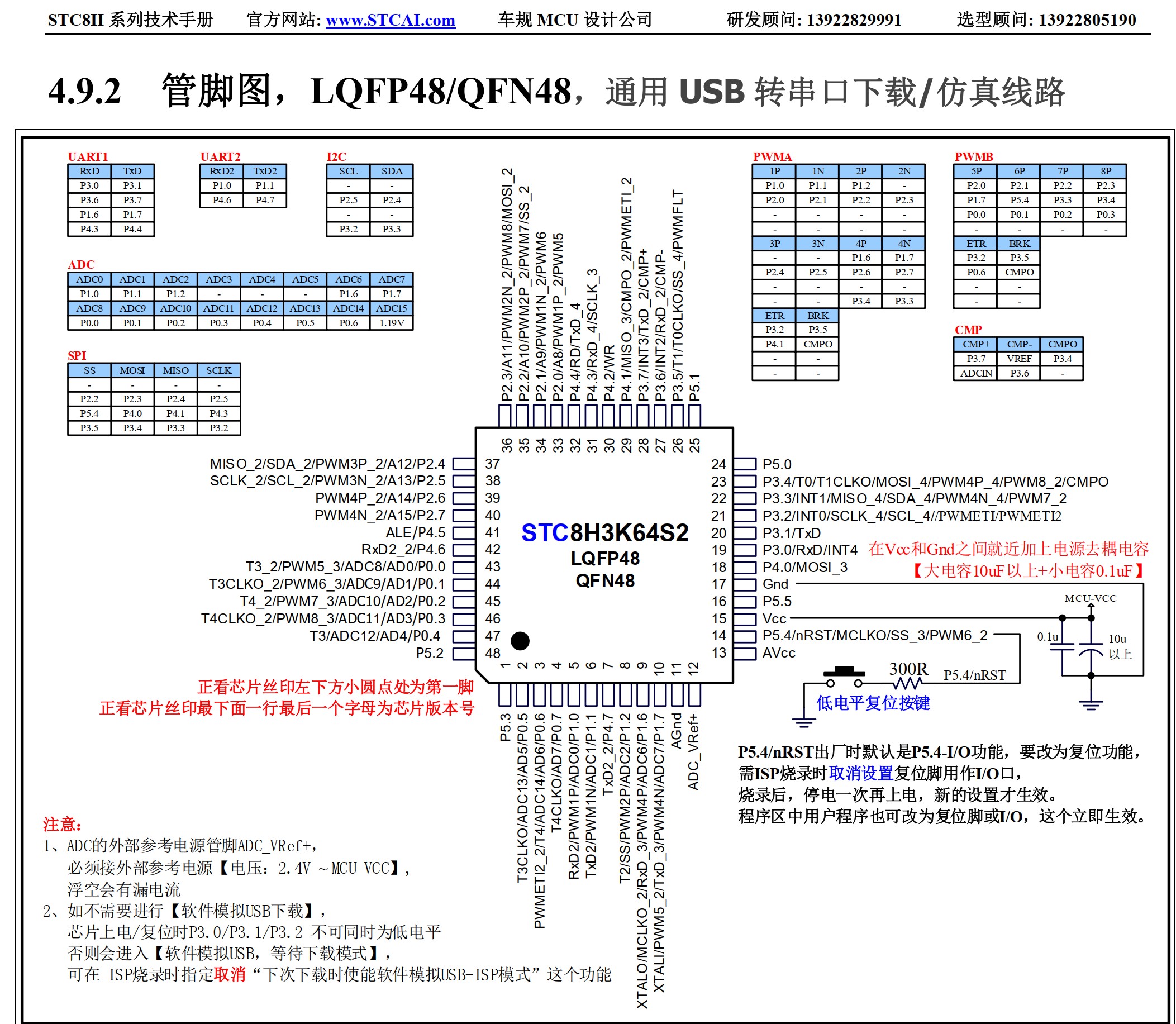

大家好，目前项目组用一片STC8H3K32S2作为SPI从机，管脚分配如下

P2.5用作CLK
P2.4用作SOMI
P2.3用作SIMO
P2.2不作为ss，有其他用途

现在的症状是P2.4的SOMI输出时，高电平只有2V，请问是哪里的因素影响了

芯片的初始化代码如下：

void SPI_init(void)
{
        SPCTL = 0xd6;
        P_SW1 = (P_SW1 & ~(3<<2)) | (1<<2);
        P_SPI_SCK = 0;
        P_SPI_SI = 1;
        SPSTAT |= 0xc0;
}



void sub_cpu_init(void)
{
        P_SW2 |= 0x80;
        P2 = 0x00;
        P2M1 = 0x00;
        P2M0 = 0xc7;


...


        SPI_init();
        sub_init_pwm();
        wdt_clr();
        EA = 1;
}







国芯人***

大家好，关于您提到的STC8H3K32S2 SPI从机模式下SOMI引脚高电平仅约2V的问题，以下是专业分析与建议：

首先，SPI通信中，SOMI（即MISO）为从机输出数据引脚。在标准SPI协议中，该引脚在未传输数据时应保持高阻态或根据配置为高/低电平。若其高电平仅为2V，远低于VCC电压（通常为5V），可能涉及以下几方面原因：

1. 电源电压异常
   首先确认芯片供电是否稳定。若VCC低于标称值（如4.5V以下），可能导致I/O引脚输出电压不足。建议使用万用表测量实际供电电压。

2. I/O驱动能力不足
   STC8H系列单片机的I/O口在输出模式下具有一定的驱动能力，但若外部负载较大（如连接了容性负载或低阻抗电路），可能造成电压下降。检查SOMI引脚是否有外接电路，如上拉电阻、滤波电容或其他器件。

3. 配置寄存器设置问题
   您提供的初始化代码中，SPCTL = 0xD6 设置为从机模式，但需确保其他相关寄存器（如SPCR、SPSR等）配置正确。例如：
SPEN（SPI使能位）应置1；
CPOL和CPHA设置需与主设备匹配；
确保SOMI引脚被正确配置为输出模式（通过P2M1/P2M2寄存器）。

4. 引脚功能冲突
   P24为SOMI引脚，需确认其未被其他功能占用。查看P2M1/P2M2寄存器设置，确保该引脚配置为SPI功能而非通用IO。

5. 时钟相位或极性不匹配
   若主设备与从机的CPOL/CPHA设置不一致，可能导致数据采样错误，进而影响信号完整性。建议使用示波器观察CLK与SOMI波形，确认时序关系。

6. 硬件设计问题
   若SOMI引脚连接至其他电路（如ADC输入、逻辑门等），可能存在信号干扰或电平转换问题。建议断开外部电路，单独测试SOMI输出电平。

7. 芯片损坏或焊接不良
   极端情况下，芯片内部电路故障或焊接接触不良也可能导致引脚电压异常。可尝试更换芯片或检查PCB焊点。

综上所述，建议按以下步骤排查：
测量VCC电压；
检查SOMI引脚外接电路；
核对SPI相关寄存器配置；
使用示波器观察时序；
验证CPOL/CPHA设置；
尝试更换芯片。

如问题仍未解决，建议提供完整代码及硬件原理图，以便进一步分析。感谢您的提问，祝项目顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

Aker***

国芯人*** 发表于 2025-9-5 14:43
大家好，关于您提到的STC8H3K32S2 SPI从机模式下SOMI引脚高电平仅约2V的问题，以下是专业分析与建议：

首 ...

AI的结果都检查了，就是寄存器配置这块不太确定我是否正确初始化了，希望大家帮忙一起看看初始化代码

Debu***

PxMx IO模式是否正确设置？

乘风***

把 “P2 = 0x00;” 代码删掉
或者用 “&” 指令拉低其他需要初始化为低电平的引脚，但是P24不要置0

Aker***

Debu*** 发表于 2025-9-5 16:48
PxMx IO模式是否正确设置？

你好
        P2M1 = 0x00;
        P2M0 = 0xc7;
这样设置不知道是否正确

Aker***

乘风*** 发表于 2025-9-5 18:22
把 “P2 = 0x00;” 代码删掉
或者用 “&” 指令拉低其他需要初始化为低电平的引脚，但是P24不要置0 ...

这个是有效的，感谢
